Задали дочертить


Страницы: (5) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~Gdialex~~	21.05.2016 - 20:47 [ показать ] 6
Статус: Offline Ярила Регистрация: 12.09.15 Сообщений: 8145	мне кажется так. Как написали, тут наебка. в условии. Это сообщение отредактировал Gdialex - 21.05.2016 - 20:50
	[^]

Gonny	21.05.2016 - 20:47 [ показать ] 1
Статус: Offline Фтыкатель Регистрация: 14.03.13 Сообщений: 2126	Изначально неверное условие задачи. Дыра сверху может быть и сквозная. Тому кто рисовал задачу - гвоздь в голову шляпкой вниз забить надо.
	[^]

Ягодичкин	21.05.2016 - 20:48 [ показать ] 2
Статус: Offline Весельчак Регистрация: 2.07.13 Сообщений: 102	Надо в школы вернуть черчение (С) единоросы Это сообщение отредактировал Ягодичкин - 21.05.2016 - 20:52
	[^]

kinkyelf	21.05.2016 - 20:48 [ показать ] 85

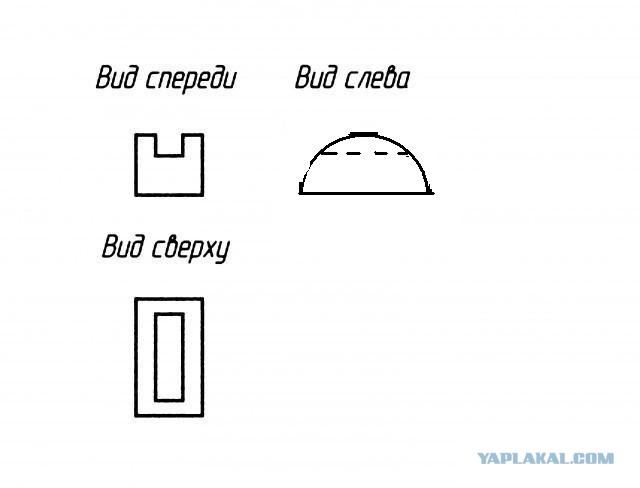

Статус: Offline Шутник Регистрация: 17.05.13 Сообщений: 20	На виде слева деталь полукруглая. Вернее представляет собой половину "шайбы" с пазом. Это сообщение отредактировал kinkyelf - 21.05.2016 - 20:54
	[^]

slj8c	21.05.2016 - 20:48 [ показать ] 2
Статус: Offline Балагур Регистрация: 18.04.16 Сообщений: 835	Вот, а в одной теме смеялись: черчение спасёт Россию. Да не, оно её погубит. С такими, блядь, чертёжниками, как ТС
	[^]

yurichd	21.05.2016 - 20:49 [ показать ] 63
Статус: Offline Приколист Регистрация: 28.05.14 Сообщений: 236	уот так уот Это сообщение отредактировал yurichd - 21.05.2016 - 20:54
	[^]

DjMS	21.05.2016 - 20:49 [ показать ] 162
Статус: Offline Приколист Регистрация: 31.07.09 Сообщений: 206	Вы все просто плоско мыслите. Кстати не все. Двое меня опередили Так что всё не так и плохо Это сообщение отредактировал DjMS - 21.05.2016 - 20:56
	[^]

~~LYSS~~	21.05.2016 - 20:49 [ показать ] -14
Статус: Offline Кудрявый Регистрация: 23.06.11 Сообщений: 264	Чертеж не верен
	[^]

DjMS

21.05.2016 - 20:50

Статус: Offline

Приколист

Регистрация: 31.07.09
Сообщений: 206

Цитата (kinkyelf @ 21.05.2016 - 20:48)

На виде слева деталь полукруглая. Вернее представляет собой половину "шайбы" с пазом.

Чуть опередил, пока я рисовал

[^]

svoi83

21.05.2016 - 20:50

Статус: Offline

Шутник

Регистрация: 7.10.15
Сообщений: 23

Цитата (Luft @ 21.05.2016 - 20:40)

А как же мы космические корабли будем строить с такими учителями?
Просить китайцев будем?
Что дальше будет.. да ничего не будет с тупизной
Я посмотрю несоответствие вида спереди и сверху мало кого смутил?

опередил, хотя нет недодумал как и я

Это сообщение отредактировал svoi83 - 21.05.2016 - 20:51

[^]

ChopChop

21.05.2016 - 20:50

Статус: Offline

Ярила

Регистрация: 4.12.12
Сообщений: 1195

Цитата (DjMS @ 21.05.2016 - 20:49)

Вы все просто плоско мыслите.

ну кст тоже справедливо)

[^]

Fenya

21.05.2016 - 20:51

Статус: Offline

Гаф!

Регистрация: 9.10.13
Сообщений: 10111

Цитата (DjMS @ 21.05.2016 - 21:49)

Вы все просто плоско мыслите.

Тогда на главном виде и одной проекции не хватает осевых линий. Их нет, что намекает на то, что тел вращениянет. В цеху затакой чертеж конструтора отпиздили бы ключем от токарного патрона

Это сообщение отредактировал Fenya - 21.05.2016 - 20:57

[^]

weldmaster	21.05.2016 - 20:52 [ показать ] 3
Статус: Offline Весельчак Регистрация: 23.09.14 Сообщений: 126	Из той же оперы. Сорри чертил фотоаппаратом.
	[^]

Dykrus

21.05.2016 - 20:53

-2

Статус: Offline

Ярила

Регистрация: 7.02.12
Сообщений: 1161

Цитата (ChopChop @ 21.05.2016 - 20:46)

ну или так

[^]

~~Gdialex~~

21.05.2016 - 20:53

-6

Статус: Offline

Ярила

Регистрация: 12.09.15
Сообщений: 8145

Цитата (DjMS @ 21.05.2016 - 21:49)

Вы все просто плоско мыслите.

Очередная наебка для поиска неформального мышления? Чертежи Вам не художества. Там строгие правила. А это хоть и честная, но наебка.

[^]

Blatero

21.05.2016 - 20:54

Статус: Online

Blatero

Регистрация: 9.05.13
Сообщений: 4356

Цитата (DjMS @ 21.05.2016 - 21:49)

Вы все просто плоско мыслите.

абсолютно точный ответ.
вид слева будет с радиусом наверху.

[^]

ИванСамогон	21.05.2016 - 20:55 [ показать ] 0
Статус: Offline доцент НИИ "БЁТ" Регистрация: 19.01.15 Сообщений: 6941	yurichd DjMS Наконец-то! А то я собрался комп включать.
	[^]

tlf

21.05.2016 - 20:56

Статус: Offline

Приколист

Регистрация: 10.05.13
Сообщений: 230

Цитата (weldmaster @ 21.05.2016 - 20:46)

В профиль пол цилиндра с местом под шпонку

Наш Александр Друзь

[^]

palomies	21.05.2016 - 20:56 [ показать ] -10
Статус: Offline Юморист Регистрация: 15.10.13 Сообщений: 563	там пунктир проебан. такой детали не может быть.
	[^]

smilerxxl

21.05.2016 - 20:57

Статус: Offline

Ярила

Регистрация: 28.09.09
Сообщений: 2406

Цитата (weldmaster @ 21.05.2016 - 20:52)

Из той же оперы. Сорри чертил фотоаппаратом.

вот такой 3й вид, я те Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень. твой ответ был первым верным

Это сообщение отредактировал smilerxxl - 21.05.2016 - 21:00

[^]

~~Manager77~~	21.05.2016 - 20:57 [ показать ] -13
Статус: Offline Я за вами слежу! Регистрация: 19.08.15 Сообщений: 8464	Ну если следовать правилам черчения, задание не верно :о) Хотя в принципе понятно, что автор хотел увидеть в итоге. О, грамотеи минусят :о)) Разреы должны быть обозначены и заштрихованы, скрытые полости обозначены пунктиром. :о) Это сообщение отредактировал Manager77 - 21.05.2016 - 21:28
	[^]

Fenya

21.05.2016 - 21:00

Статус: Offline

Гаф!

Регистрация: 9.10.13
Сообщений: 10111

Цитата (weldmaster @ 21.05.2016 - 21:46)

В профиль пол цилиндра с местом под шпонку

Действительно так. Но вся "сложность" задачи в некорректной постановке. На видах должны быть осевые линии если есть тела вращения, это прямое нарушение всех азов черчения. Только это сбивает с толку.

Это сообщение отредактировал Fenya - 21.05.2016 - 21:01

[^]

Daimond1984	21.05.2016 - 21:02 [ показать ] -1
Статус: Offline Ярила Регистрация: 25.07.14 Сообщений: 36809	del я сюда деградировать прихожу Fenya на след странице правильно все выложил. Это сообщение отредактировал Daimond1984 - 21.05.2016 - 21:29
	[^]

Gydra	21.05.2016 - 21:02 [ показать ] -1
Статус: Offline Ярила Регистрация: 6.04.13 Сообщений: 1766	У меня в мозгу не получается совместить вид спереди и вид сверху.
	[^]

m21edveD	21.05.2016 - 21:02 [ показать ] 1
Статус: Offline Ярила Регистрация: 10.07.13 Сообщений: 1006	palomies, Manager77 ПРАВИЛЬНЫЙ чертеж ффстудийу, будте добры.
	[^]
