Модификации и технические решения.

Еще в декабре 1943 года, учитывая, что в дальнейшем у противника могут появиться новые танки с более мощным бронированием, ГКО специальным постановлением предписал спроектировать и изготовить к апрелю 1944 года самоходноартиллерийские установки с орудиями повышенной мощности:

со 122-мм пушкой, имеющей начальную скорость 1000 м/с при массе снаряда в 25 кг;
со 130-мм пушкой, имеющей начальную скорость 900 м/с при массе снаряда в 33,4 кг;
со 152-мм пушкой, имеющей начальную скорость 880 м/с при массе снаряда в 43,5 кг.
Все эти орудия пробивали броню толщиной 200 мм на дистанции 1500 - 2000 м.

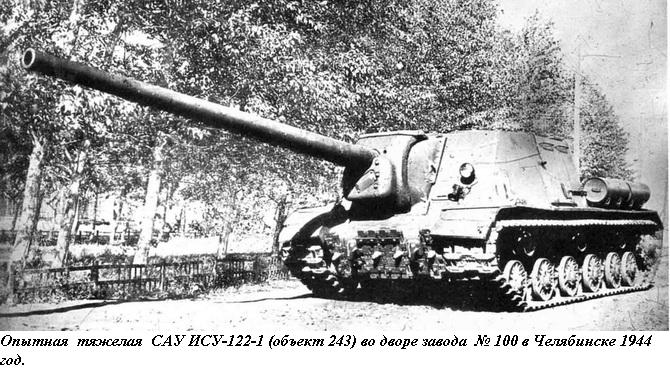

В ходе выполнения этого постановления были созданы и в 1944 - 1945 годах испытаны артсамоходы: ИСУ-122- 1 («объект 243») со 122-мм пушкой БЛ-9, ИСУ-122 - 3 («объект 251 ») со 122 - мм пушкой C- 26-1 , ИСУ-130 («объект 250») со 130-мм пушкой С-26; ИСУ-152- 1 («объект 246») со 152-мм пушкой БЛ-8 и ИСУ-152-2 («объект 247») со 152-мм пушкой БЛ-10.

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:14
4
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Пушки БЛ-8, БЛ-9 и БЛ-10 разработало ОКБ- 172 (не путать с заводом № 172) , все конструкторы которого являлись заключенными. Отсюда и расшифровка буквенной аббревиатуры в индексах установок: «БЛ» - «Берия Лаврентий».

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:14
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Пушка БЛ-9 (ОБМ-50) была сконструирована под руководством И.И. Иванова. Она имела поршневой затвор и оснащалась системой продувки канала ствола сжатым воздухом. Углы вертикального наведения составляли от -20 до + 18°30\' , по горизонтали - в секторе 9°30\' (вправо 70 , влево 2°30\'). При стрельбе использовались телескопический прицел СТ-18 и панорама Герца. Приводы наведения орудия такие же, как у самоходной установки ИСУ-122 . Уравновешивание качающейся части относительно оси цапф производилось с помощью грузов, прикрепленных к неподвижной части ограждения пушки. В боекомплект установки входил 21 выстрел раздельно-гильзового заряжания с бронебойными снарядами. Начальная скорость бронебойного снаряда при массе 11 ,9 кг составляла 1007 м/с и на 200 м/с превышала аналогичный показатель 122 –мм пушки Д-25. Конструкция корпуса и броневой рубки, силовая установка, трансмиссия, ходовая часть и электрооборудование машины были заимствованы у самоходной установки ИСУ-122. Для внешней связи служила радиостанция 10-РК-26 , для внутренней - танковое переговорное устройство ТПУ-4БИС-Ф.

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:15
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Первый опытный образец пушки БЛ-9 изготовили в мае 1944 года на заводе № 172, а в июне ее установили на ИСУ-122-1. Эту машину представили на полигонные испытания 7 июля 1944 года. Предварительных испытаний в Гороховце в августе 1944 года установка не выдержала из-за низкой живучести ствола. Новый ствол был изготовлен к началу февраля 1945 года, и после его монтажа самоходка вновь поступила на испытания, состоявшиеся в мае 1945 года. На последних при стрельбе произошел разрыв ствола из-за дефектов металла. После этого дальнейшие работы по ИСУ-122-1 прекратили.

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:15
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986

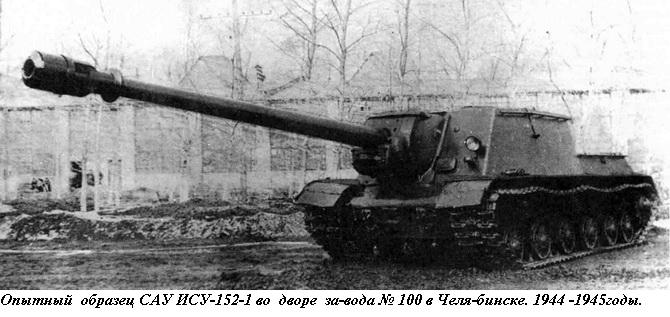

Самоходная установка ИСУ-152-1 (ИСУ-152 БМ) была создана в апреле 1944 года в КБ завода № 100, по инициативе ОКБ-172 , предложившего разместить в установке СУ-152 разработанную у них 152-мм пушку БЛ-7, имевшую баллистику пушки Бр-2.

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:17
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Модификация пушки для монтажа в САУ получила индекс БЛ- 8 (ОБМ-43) . Она имела поршневой затвор, дульный тормоз оригинальной конструкции и систему продувки канала ствола сжатым воздухом из баллонов. Углы вертикального наведения составляли от -3°10\' до + 17°45\', горизонтального - в секторе 8°30\' (вправо 6°30\', влево 2°). Высота линии огня - 1655 мм. При стрельбе использовались телескопический прицел СТ-10 и панорама Герца. Дальность стрельбы равнялась 18 500 м. Приводы наведения остались неизменными по сравнению с установкой ИСУ-122. Боекомплект включал 21 выстрел раздельно-гильзового заряжания. Начальная скорость бронебойного снаряда достигала 850 м/с. В связи с монтажом новой пушки конструкцию броневой маски орудия несколько изменили.

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:18
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
При проведении испытаний пушки БЛ-8 были выявлены «неудовлетворительные показатели по действию снарядов», ненадежность работы дульного тормоза и поршневого затвора, а также плохие условия работы расчета. Большой вылет ствола (общая длина установки составляла 12,05 м) ограничивал маневренность машины. По результатам испытаний БЛ-8 заменили пушкой БЛ-10 с клиновым полуавтоматическим затвором


"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:18
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986

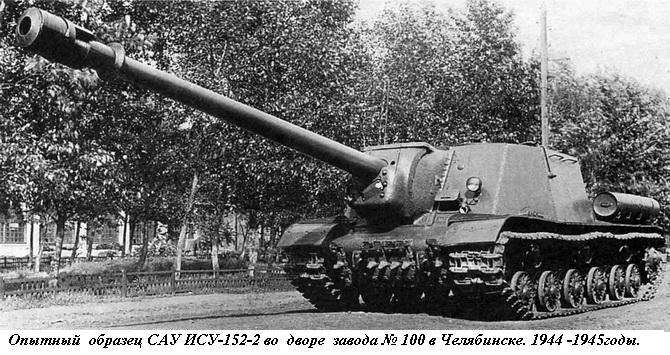

В декабре 1944 года самоходная установка ИСУ-152-2 с пушкой БЛ-10 проходила испытания на Ленинградском АНИОПе. Она их не выдержала из-за неудовлетворительной живучести ствола пушки и малого угла горизонтального наведения. Пушку отправили на доработку на завод № 172, однако, до окончания войны ее доводка не была завершена.

Фото: Чертежи САУ ИСУ-152К

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:19
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Пушки С-26 и С-26-1 спроектировали в ЦАКБ под руководством В.Г. Грабина. Пушка С-26 калибра 130 мм имела баллистику и боеприпасы от морской пушки Б-13 , но обладала рядом принципиальных конструктивных отличий, так как оснащалась дульным тормозом, горизонтальным клиновым затвором и др. Длина ствола пушки - 54,7 калибра . Дальность стрельбы прямой наводкой - 5000 м , скорострельность -2 выстр./мин. Боекомплект пушки состоял из 25 выстрелов раздельно-гильзового заряжания с бронебойными снарядами.

Начальная скорость бронебойного снаряда при массе 33,4 кг - 900 м/с. Пушка С-26- 1 имела такую же баллистику, как и 122-мм пушка БЛ-9, и отличалась от нее наличием горизонтального клинового затвора и измененной конструкцией отдельных узлов. Длина ствола - 59,5 калибра. Дальность стрельбы прямой наводкой - 5000 м, максимальная - 16000 м. Скорострельность - 1,5 - 1,8 выстр. /мин. Начальная скорость бронебойного снаряда массой 25 кг - 1000 м/с.

Фото: Чертежи САУ ИСУ-152К

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:20
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Самоходы ИСУ-130 и ИСУ-122-3 изготовили на заводе № 100 осенью 1944 года. В качестве базы при их создании использовалась САУ ИСУ-122С. В октябре 1944 года ИСУ-130 прошла заводские испытания, а в ноябре - декабре того же года - полигонные. По их результатам было принято решение направить пушку в ЦАКБ для доработки, которая затянулась до конца войны. Ходовые и артиллерийские испытания ИСУ-130 закончились только в июне 1945 года, когда принятие этой САУ на вооружение потеряло смысл.

Это сообщение отредактировал KROVLJ - 29.08.2015 - 14:22

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:21
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986

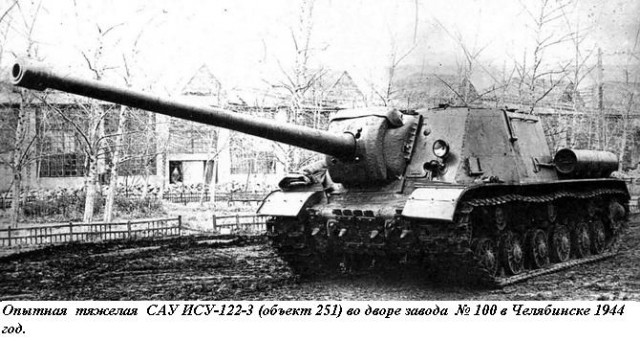

Опытный образец САУ ИСУ-122-3 проходил полигонные испытания в ноябре 1944 года и не выдержал их из- за неудовлетворительной живучести ствола. Доработка ствола была завершена лишь в июне 1945 года.

Самоходкам с опытными образцами пушек были свойственны те же недостатки, что и остальным САУ на шасси танка ИС: большой вылет ствола вперед, снижавший маневренность в узких проходах, малые углы горизонтального наведения орудия и сложность самого наведения, что затрудняло стрельбу по подвижным целям; невысокая боевая скорострельность из-за относительно небольших размеров боевого отделения; большая масса выстрелов; раздельно-гильзовое заряжание и наличие у ряда орудий поршневого затвора; плохая обзорность из машин; малый боекомплект и сложность его пополнения в ходе боя .

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:21
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Вместе с тем, хорошая противоснарядная стойкость корпуса и рубки этих САУ, достигнутая за счет установки мощных броневых плит под рациональными углами наклона, позволяла использовать их на дистанции прямого выстрела и достаточно эффективно поражать любые цели.

На базе ИСа проектировались самоходки и с более мощными орудиями. Так, в начале 1944 года проект САУ С-51 был переведен на шасси танка ИС. Однако, из-за отсутствия необходимого количества 203-мм гаубиц Б-4, производство которых было уже завершено, приняли решение о создании самоходного варианта 152-мм пушки большой мощности Бр-2.

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:23
4
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
К лету 1944 года новая САУ, получившая индекс С-59, была изготовлена и поступила на полигонные испытания. Конструкция С-59 в целом была аналогична С-51 , но базировалась на шасси танка ИС-85. При проведении испытаний на АНИОПе были выявлены те же недостатки, что и при испытаниях С-51. И не мудрено - несмотря на уже имевшийся отрицательный опыт, установку опять не снабдили сошником! И это при том, что отдача при стрельбе полным зарядом из 152-мм пушки была большей, чем при стрельбе из 203-мм гаубицы. Неужели артиллерийские конструкторы этого не знали? Впрочем , вскоре работы по этому типу САУ прекратили

"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:24
4
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
В июле 1944 года начальник ленинградского филиала ЦАКБ И.И. Иванов направил в техуправление НКВ аванпроект самоходной установки особой мощности-210-мм пушки Бр-17 или 305-мм гаубицы Бр-18 на спаренных шасси танка Т-34. Поскольку филиал ЦАКБ не успел изготовить необходимый проект конструкторской документации к нужному сроку, проект сдали в архив.

В конце войны Опытный завод № 100, Уралмашзавод и артиллерийский завод № 9 в рамках темы «Медведь» разрабатывали дальнобойную скорострельную САУ, предназначавшуюся для контрбатарейной борьбы и артиллерийских налетов. Предполагалось создать двуствольную 122-мм артсистему, в которой заряжание одного ствола производилось бы за счет энергии выстрела из второго. Макет установки с 76-мм орудиями работал нормально, но конструкторы-артиллеристы почему-то не учли, что 122-мм пушки имеют раздельное заряжание. В итоге механизировать этот процесс им не удалось. В 1945 году была спроектирована САУ уже с орудиями, размещенными по бортам машины для облегчения ручного заряжания. Годом позже изготовили ее деревянную модель, но в металле самоходка выполнена не была.


"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:24
4
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Самоходно-артиллерийские установки ИСУ-122 и ИСУ-152 состояли на вооружении Советской Армии и в послевоенные годы. И те и другие модернизировались. Так, например, с 1958 года штатные радиостанции и ТПУ на ИСУ-122 заменялись на радиостанции «Гранат,) и ТПУ Р-120.

После того как в качестве стандартной САУ в конце 1950-x годов была принята ИСУ-152, самоходные установки ИСУ-122 начали разоружать и переоборудовать в тягачи. Тягач ИСУ-Т представлял собой обычную самоходку с демонтированной пушкой и заваренной амбразурой.


"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:25
5
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
16 ноября 1962 года на вооружение приняли тяжелый эвакуационный тягач БТТ. Он существовал в двух модификациях - БТТ-1 и БТТ-1Т. Корпус машины БТТ-1 подвергся изменениям, главным образом, в лобовой части. К нижнему лобовому листу приварили два коробчатых демпферных упора для толкания танков с помощью бревна. Была изменена и крыша рубки, к которой приварили балку с подкосами для увеличения жесткости. В машинном отделении, расположенном в средней части корпуса, разместили лебедку (тяговое усилие 25 тс, рабочая длина троса 200 м) с механизмом отбора мощности от двигателя. Управление лебедкой осуществлялось механиком-водителем из машинного отделения, в котором для этой цели имелись второе сиденье и два рычага управления. В кормовой части машины располагалось сошниковое устройство для упора в грунт. На тягаче устанавливалась разборная кран - стрела грузоподъемностью 3 т с ручным приводом. На крыше силового отделения находилась грузовая платформа, рассчитанная на перевозку до 3 т груза. Буксирное устройство тягача было оборудовано подрессориванием с двусторонней амортизацией и жесткой сцепкой. На машине устанавливался двигатель B-54-ИСТ. Его особенностью был коленчатый вал, заимствованный у двигателя B- 12-5. Для движения ночью механик-водитель располагал ночным прибором БВН. Масса тягача составляла 46 т. Экипаж включал двух человек. На тягаче БТТ-1Т вместо тяговой лебедки укладывался табельный или модернизированный комплект такелажного оборудования, рассчитанный на тяговое усилие 15 тс.



"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:25
4
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Помимо Советской Армии, тягачи БТТ-1 состояли на вооружении и за рубежом, в частности, в Египте. Несколько таких машин было захвачено Израилем в ходе войн 1967 и 1973 годов.


"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:26
4
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Что же касается ИСУ-152 , то эти машины находились на вооружении Советской Армии до 1970-х годов, вплоть до начала поступления в войска САУ нового поколения. При этом ИСУ-152 дважды модернизировалась. Первый раз в 1956 году, когда САУ получила обозначение ИСУ-152К. На крыше рубки установили командирскую башенку с прибором ТПКУ и семью смотровыми блоками ТНП; боекомплект гаубицы-пушки МЛ- 20С увеличили до 30 выстрелов, что потребовало изменения расположения внутреннего оборудования боевого отделения и дополнительных боеукладок; вместо прицел а СТ-10 был установлен усовершенствованный телескопический при цел ПС-10. На всех машинах смонтировали зенитный пулемет ДШКМ с боекомплектом 300 патронов. На САУ поставили двигатель В-54К мощностью 520 л.с. с эжекционной системой охлаждения. Емкость топливных баков увеличили до 1280 л. Была усовершенствована система смазки, конструкция радиаторов стала другой. В связи с эжекционной системой охлаждения двигателя изменили и крепление наружных топливных баков. Машины оборудовались радиостанциями 10-РТ и ТПУ-47. Масса самоходки возросла до 47,2 т, однако динамические характеристики остались прежними. Запас хода возрос до 360 км.

Второй вариант модернизации имел обозначение ИСУ-152М. На машину установили доработанные агрегаты танка ИС-2М, зенитный пулемет ДШКМ с боекомплектом 250 патронов и приборы ночного видения.

В ходе капитального ремонта некоторым переделкам подвергались и самоходки ИСУ-122. Так, с 1958 года штатные радиостанции и ТПУ заменялись на радиостанции «Гранат» и ТПУ Р-120.

Помимо Советской Армии, ИСУ-152 и ИСУ-122 состояли на вооружении Войска Польского. В составе 13-го и 25-го полков самоходной артиллерии они принимали участие в завершающих боях 1945 года.

Вскоре после войны ИСУ- 152 получила и Чехословацкая Народная Армия. В начале 1960-х один полк армии Египта также имел на вооружении ИСУ-152. В 1973 году они использовались в качестве неподвижных огневых точек на берегу Суэцкого канала и вели огонь по позициям израильских войск.


"Зверобои" Верховного главнокомандующего.

[^]
KROVLJ
29.08.2015 - 14:26
9
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32986
Добавлю информации из википедии, а то сейчас начнётся "ИСУ-152 не была истребителем танков и т.д", ну собственно так и есть, но название "Зверобой" прикрепилось к ИСУ-152 из-за тяжёлых боёв на Курской дуге, где эти самоходки показали себя блестяще :

"ИСУ-152 не была настоящим истребителем танков; у неё был низкий темп огня по сравнению с «настоящими» истребителями танков, такими как немецкая «Ягдпантера» или отечественная СУ-100 (их темп огня достигал 5—8 выстрелов в минуту, хотя и на короткий промежуток времени). С другой стороны, тщательная маскировка, быстрая смена огневых позиций и использование ИСУ-152 группами по 4—5 машин значительно смягчали недостаток скорострельности. Кроме того, в 1944—1945 гг. в Красной армии уже появилось достаточное количество специализированных истребителей танков типов СУ-85, СУ-100 и ИСУ-122, поэтому боевые столкновения ИСУ-152 с вражеской бронетехникой были уже не такими частыми, как у СУ-152 в 1943 году, когда последняя была единственным советским мощным противотанковым средством. ИСУ-152 старались больше использовать в качестве штурмового орудия, поскольку её огневая мощь существенно превосходила любые другие советские танки и САУ"
