Сабвуфер 75Гдн своими руками., Фото отчёт ( ~58 фоток )

кстати к этой штуке вполне пошла бы штука -с эксцентиками..видел на сайте одних киноманов - делается апгрейд своему дивану- на котором смотрятся фильмы: под диван монтируются мощные эл. двигатели -с насаженными на вал эксцентриками. И вся система настроена так -что при каком то мощном BOOM в фильме- система срабатывает на мощность звука (она подключена к источнику звука и откалибрована под опеределенный уровень) - диван под тобой колбасит и ты телом ощущаешь происходящий на экране взрыв, падение истребителя, боксерский удар и т.д. ...тоже хочу заморочиться -собрать как нибудь...

блять на дворе 21 век!!!!! колонки ,аккустические системы такие имеються в продаже!!!! а тут а-ля 80е!!!
пипец....

Пипец не пипец, а то что сделано своими руками огромный плюс, а то скоро люди до того дойдут со всем готовым, что детей в магазине на выбор брать будем.
P.S. как говориться не дай бог...

Это сообщение отредактировал Gatalskiy83 - 6.08.2011 - 10:24

Блиа ты прав, я почти пол года работу искал, блестяще проходил собеседования, и не брали, патаму чта шибко умный, так в лицо и говорили. Вчера наконец то нашел отличную контору, которой нужны такие люди,и с понедельника на работу)))

Автор молодец сделал красиво и аккуратно на мой взгляд, а по теме повторять данную конструкцию 1 в 1 не рекомендую ибо расчет нижней камеры никчерту, сам занимаюсь акустикой не первый год да и на заказ колоночки собираю, дык вот повторил я эту конструкцию, послушал и сделал 1 единственный вывод: НЕ ЗВУЧИТ! пересчитал все заново и уже по месту (канистрами с тонером) уменьшал объем нижней (большей) камеры, дык вот, камера получилась аж на 15!!!!! литров МЕНЬШЕ, отсюда были перерасчитаны фазоинверторы и вот тогда и только тогда оно начало звучать. Да и вообще, бандпас конечно чемпион по эффективности НО конструкция слишком сложна в расчете и настройке ибо изменения в одной камере необратимо отражаются на второй. Из всех конструкций бандпасов которые собирал лично я остался доволен только 1, собранной на 35гдн (стояли в Вега 50АС), габариты небольшие получились да и звучит приятненько, а вот новичкам рекомендую не запариваться на бандпасе а собрать простой фазоинвертор, ИМХО - дешево, просто и сердито. (Однако автору всеравно зеленку :-) )

Это сообщение отредактировал Freezer81 - 6.08.2011 - 12:15

как ни разу не меломан и нифига не радиолюбитель могу однозначно заявить, что сабуфер получился брутальным и забористым!
зеленю! от всей души!
молодцы, ребята!

Каким образом рассчитывал Бандпасс? выложи расчеты

Если вопрос к автору, то он его не рассчитывал а взял готовый размеры из тырнета (эта конструкция уже лет 5-6 болтается на просторах), лично я считаю по давно известным формулам (3-4 километра расчетов и вуаля ), а для ленивых есть такая магическая программа под названием JBL Speeker Workshop

можно было бы искуственной кожей обтянуть!

а вот тут уже нагло спижженый материал лежит,и не один
http://vasi.net/community/jeto_interesno/2...imi_rukami.html

Ндаааа однако великая вещь перепост..... Перепостеру ПОЗОР!!!!

теме большой +!! радует что еще есть люди, которые не лажали на уроках физики в школе, умеют пользоваться головой и паяльником!))))

Поделюсь своим, к сожалению фоток нет т.к. саб болтается у друга в автомобиле, динамик 35гдн-1-4 (снят с Вега 50АС), конструкция идентична описаной топикстартером, сборка на герметик ОБЯЗАТЕЛЬНО! По поводу демпфирования: рекомендую на дсп сперва клеить 3-5мм войлок а уже на него ватные маты 3-4 см толщиной, вату немного припушить. Оговорюсь саб считался для автомобиля, но и дома показал себя очень достойно. Удачи всем в акустикостороении

нормуль саб. усилок фигня.

Тоже раньше занимался фигней-типа конструирования АС своими силами,но если в авто это оправдано (можно сделать любые самые сложные размеры),то для дома такая поделка и с таким вложением средств выглядит(6 000) нелепо.

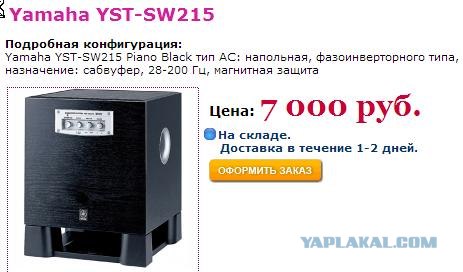

Пример (покупал как раз к ресиверу Onkyo) активный.

картинка не прошла

эх, тоже мне аудиофилы...

1

2.

3.

Ыть ыть ыть, вот это шняга, молодцом аднозначно.

MrDiego достойно сделано.
Аналогичный проект, так же имеется Проектор и выдвижной экран.
В составе 5.1 на базе показанных АС.
Сотворил дядька живущий в соседнем городе, надо будет обязательно, попасть послушать...

Это реально из рода вытряхивания всего говна из организма. Слышал как играет пара этих колонок, а что творят 5 штук и саб страшно представить...

Да,кервины аццкая акустика. Правда саб кервиновский с фотки я уже продал - бесполезный оказался с моими фронтами )

За старания - плюсану. Просто потому, что самоделкин. Однако тренировки, тренировки и еще раз тренировки.

Теперь по существу:

- сделано все весьма топорно: начиная от первичного распила стенок и заканчивая абсолютно не ровным дном (кто смотреть будет ? А самому не противно на косяки забивать ?)

- шпаклевка. Автомобильная ? Она хрупкая. Рано или поздно растрескается и начнет сифонить во все щели.

- оклейка пленкой - это сильный ход. Про карпет - не будем. Про окраску (с тщательной подготовкой) - скорее всего тоже.

- зачем внутрь прятать усилок и фильтры: видимо для того чтобы уменьшить внутренний объем и создать подогрев (теплый воздух из фазиков зимой - будет весьма кстати)

- банка из-под принглс - ее хоть соплями обмаж, она банкой из-под чипсов и останется. Динамик в настоящие 75 Вт (ГДН - головка динамическая НИЗКОЧАСТОТНАЯ) - не предназначена для совместной работы с банкой чипсов. P.S. Чипсы Принглс - аналогично не предназначены для установки в акустические системы. Инфа 100%

- сеточки от ПК - это действительно прорыв в дизайне: модно, стильно, современно. И не дорого. Вот только нахуа ?

- острые ножки из стали...будут не плохим подспорьем в уродовании напольного покрытия (а и пох - главное что бУхает!)

В общем и целом - не плохой результат по скоростному изготовлению саба (за сколько там дней управился ?), однако поговорка (Поспешишь - людей насмешишь) - здесь будет весьма кстати.

Вот такая вот критика

Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень.!
Всегда нравились парни у которых руки не из жопы растут.

2kam Благодарю, дельные замечание.
Всё верно, очень спешили, ибо улетал в отпуск и делали по ночам ( соседи извините.. )
Сеточки ставили от лишних рук, каждый суко, хотел туда что нить засунуть, поразила фраза "да там же булик можно прятать!" Вот и выставили их.....
Всё что нужно уместили внутрь,чтобы был полностью активным сам по себе, без лишнего. Хотя идея сделать выносной блок осталась.

А банку чипсов взяли, ибо реально попала под руку и размеры....

"Про карпет - не будем" А вот как раз таки сейчас задумался, наверно будем модернизировать......

Это сообщение отредактировал Liten - 6.08.2011 - 14:45
