Сабвуфер 75Гдн своими руками., Фото отчёт ( ~58 фоток )

Здравствуйте читатели Япа, многие люди которые имели в своём содержании акустическую систему S-90 или любую другую на борту которой стояли динамики 75ГДН как либо издевались над ними, интернет полон различными модификациями.

Мой рассказ о том что у меня и друга получилось собрать из инструкции товарища "Новик П.Е. "

Многие зададутся вопросом, зачем нужен был весь этот геморой, мол плохо играет, бла бла бла. Тут всё просто, нам было интересно что из этого выйдет, да и лишний раз размять руки не помешало бы. Можно было купить и готовый вариант, но то что сделал сам, приносит намного больше удовольствия.

Тема будет содержать примерно 58 фоток, мыслями и комментариями, почему где то отошли от идеи автора.

На первой фотографии собственно, первые мысли по поводу того, что бы пригодилось.

Это сообщение отредактировал Liten - 5.08.2011 - 16:01

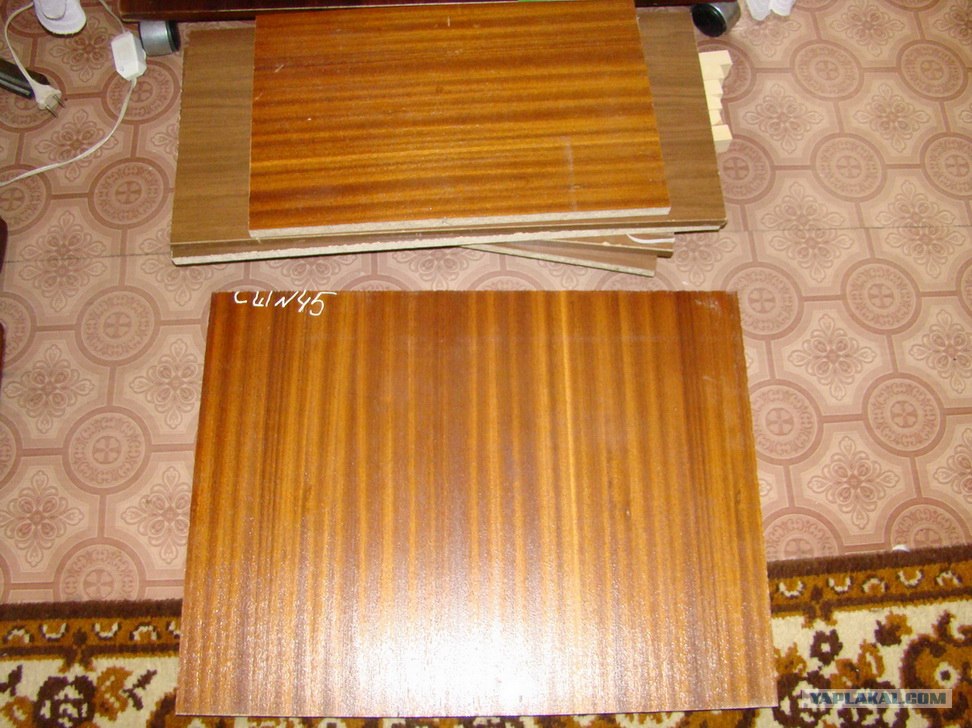

Материал, поскольку я проживаю в Норильске, то найти что то достойное не получилось, пришлось распилить списанный школьный шкаф....

Размеры, были взяты из мануала автора.

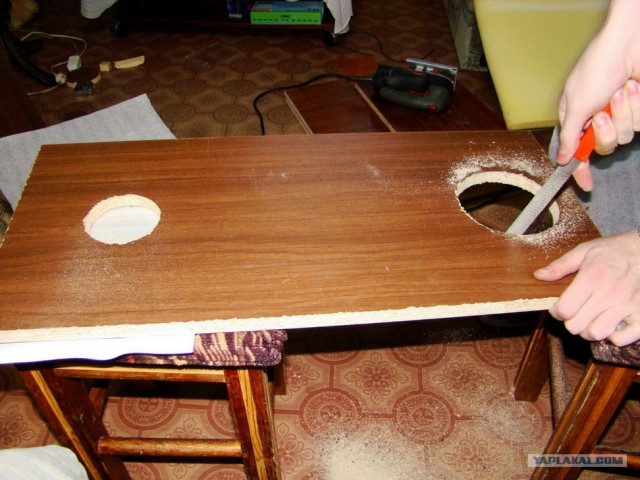

Сначала естественно делали основное отверстие для динамика.

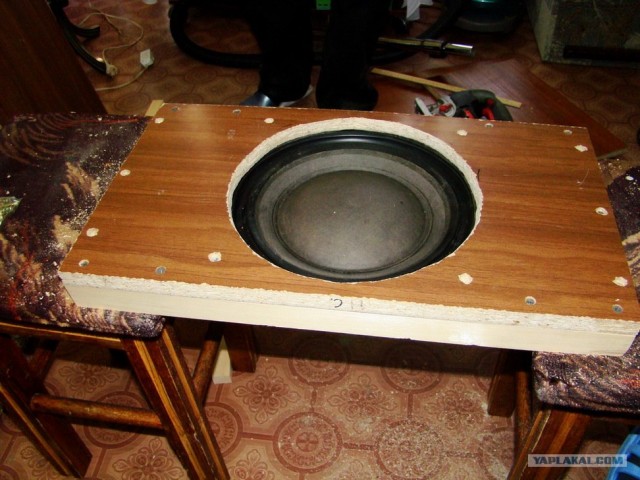

Далее крепёжные моменты, именно после такой установки стало ясно, поддержку брусками нужна обязательно..

Вот примерно таким образом он установленн

Опорная конструкция, брусков, чтобы динамик держался стойко...

Нижняя часть корпуса, естественно повсюду бруски, для плотности всё швы\соединения смазывали герметиком. А то вдруг будет фонить :-))

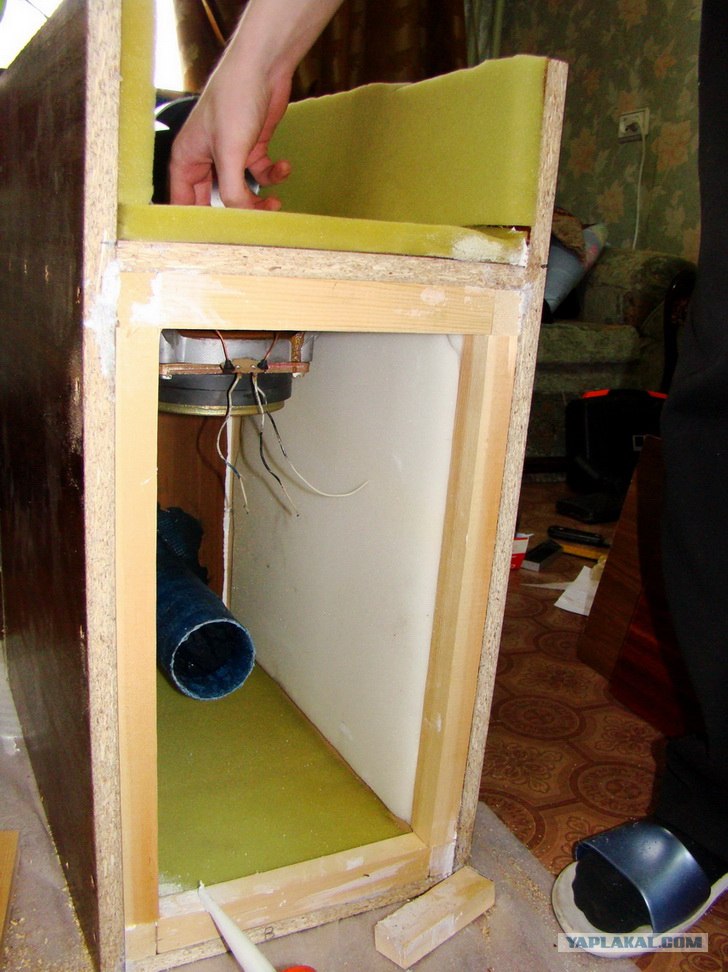

Далее не обошлось без повышения КПД, естественно оставлять голую коробку было глупо. В ход пошёл поролон, красиво по всем стеночкам.

Динамик обжился аналогично.

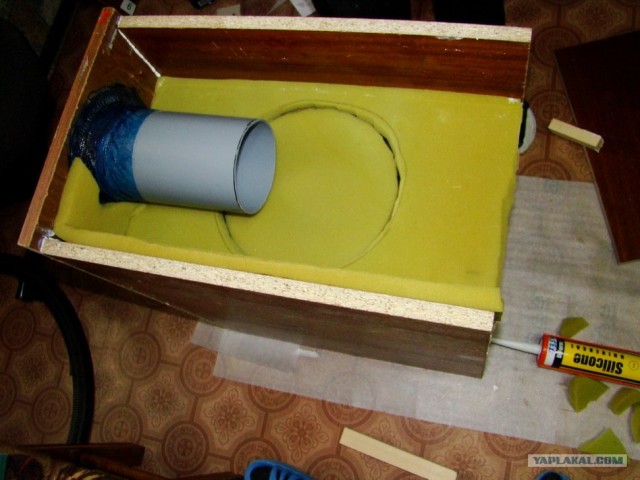

Отверстия для фазоинверторов 110 и 75. Первое было ясно сразу, это пластиковая труба, автор указывал что можно найти и 75, но у нас в городе их явно не было. Процесс создания остановился, стали думать, и вымерять что то подходящее

И вуаля, банка чипсов+кока кола ( удар по здоровью во имя дела, как же чипсы без коки ) решила проблему...

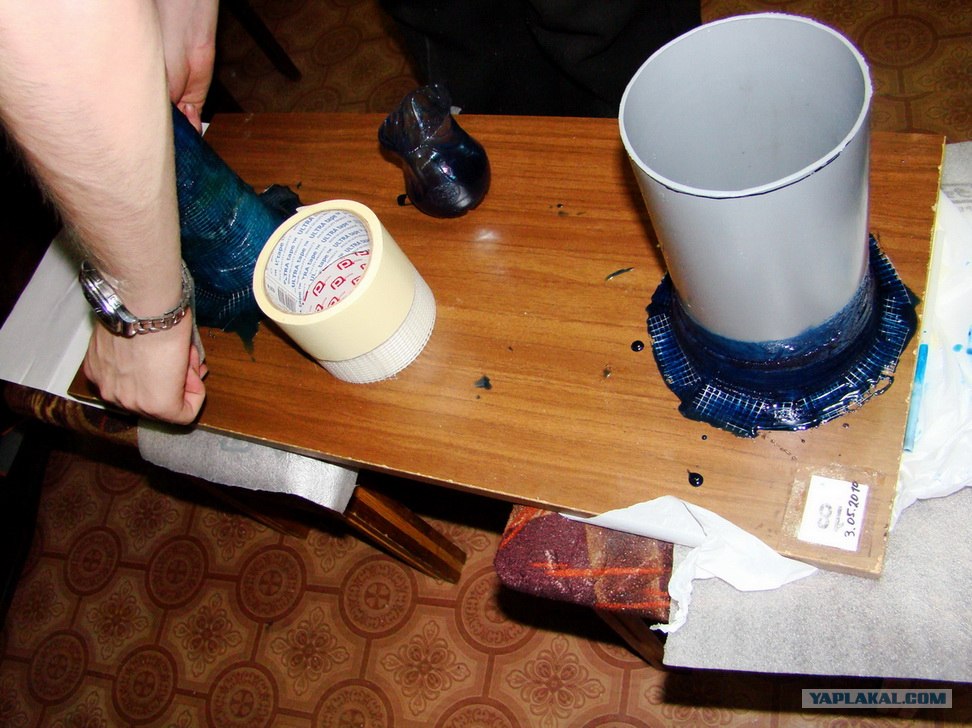

Поскольку банка была короткой, было принято решения наращивать её, сеточка, эпоксидный клей, всё как полагается. Клей брали старой закалки, который сохнет 24 часа.

Это сообщение отредактировал Liten - 5.08.2011 - 15:31

Вот процесс залития, так же зафиксировали 110мм фаз, он хоть и держался, но надёжность вызывала сомнения. Высохло и стало прекрасно.

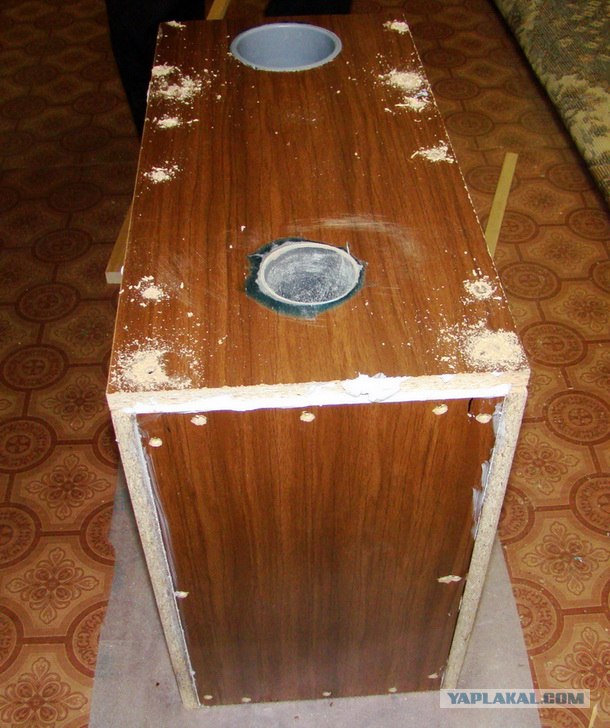

Предварительная установка, сборка, смотрим где криво вырезали.....

Поскольку уж очень хотелось глянуть вид как оно получается..продолжили начатое.

....

Продолжаем сборку, делали основательно, стараясь не лепить леваков....

Вид с другой стороны, поролон клеили на клей для потолочных плиток, вроде не отрывался....

...

Быстренько готовую конструкцию подключили к Microlab H500d, подключили методом замены штатного саба, на тестовый, играет, довольны. Продолжаем пить кофе....

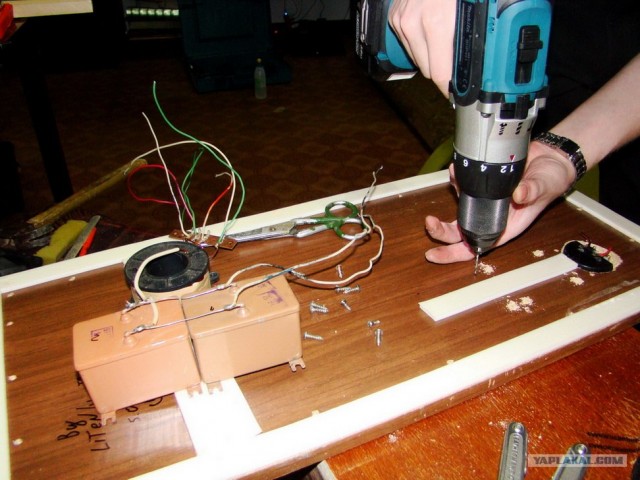

Крутим крепления для фильтра, естественно откуда снят он, уже и так ясно.

Поясню, что по идее если выводить звук с ресивера, то там уже идёт канал для саба, и фильтр не нужен. Но на всякий случай поставили, в дальнейшем он будет отключен.

...

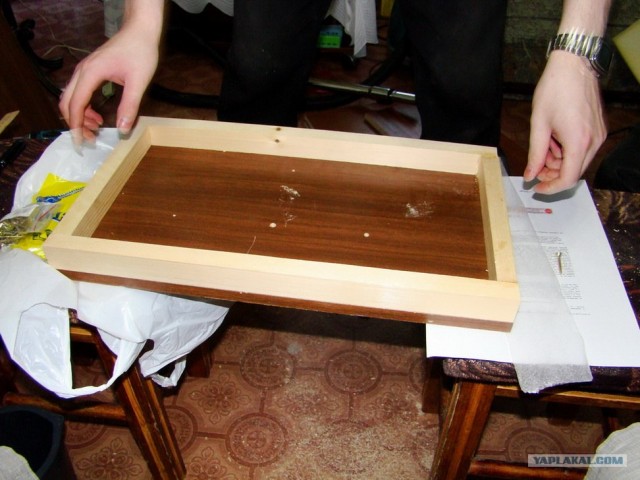

Теперь клеим ленту, для чего? Суть идеи проста, швы на задней крышке которая будет откручиваться мажем герметиком, закручиваем, и получаем герметичность. Бумага для того, чтобы оно верно запомнило своё место и легко отклеилось. Что в итоге и вышло.

На этой картинке первичный вариант соединения. Саб идёт как пассив. Мысли про усилитель....
