Центральный музей Военно-воздушных сил РФ: самый большой вертолет в мире В-12.

Цитата (Faydee @ 30.03.2019 - 22:12)

Это что то связанное с двигателями?

РРУД (рычаг раздельного управления двигателями) причём, электродистанционный.
Четыре выключателя позволяют управлять на выбор всеми двигателями, одним, или группой.

Спасибо, ТС, очень интересно!!!
А теперь со всей этой хуйнёй мы попробуем взлететь©

Гигант!!!
Размещено через приложение ЯПлакалъ

Что узнал по виду.

Цитата

А этим получается занимался бортрадист? (нет)

Это щиток энергетики. В экипаже, видимо, предусматривался инженер-электрик.

Цитата

Выключатели освещения.

Это щит АЗС бортинженера.

Цитата

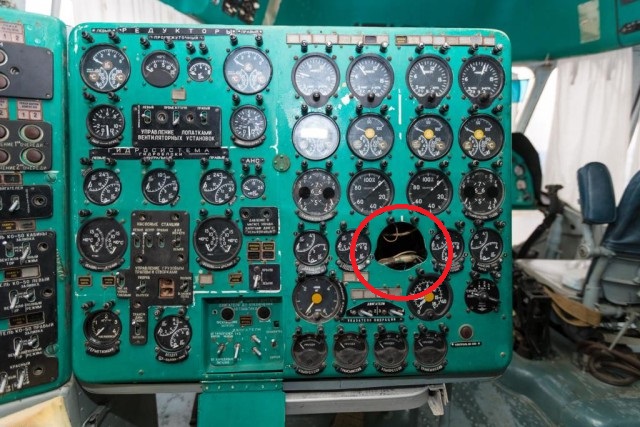

Центральная приборная панель пилотов.

Под щитком гидросистемы расположен ПУ АП: Н- направление, К- крен, Т- тангаж и лампы-кнопки вкл каналов.

Цитата

Приборы КВСа. Пилотажно-навигационные и двигательные...

Высотно-скоростных параметров (ВСП), пилотажно-навигационного оборудования (ПНО), контроля работы двигателей (КРД дублирующие).

Цитата

Аля аудио панель. Такая же на Ан-2 например.

Щиток СПУ и на остальных местах экипажа.

Цитата

Управление топливной системой. А нет ли у кого нибудь мануалов по этому вертолету?

+ ППС, + система обогрева. Думаю, что РЛЭ не существует.

Цитата

Управление двигателями.

Приборы КРД, управление у пилотов на ручках.

Цитата

Похоже это рабочее место бортрадиста? А внизу два пилота и два борт инженера?

Где ТЛГ ключ, там и место радиста.

Цитата

Метеорадар?

Радиолокатор предупреждения столкновения и навигации (РПСН-2,3). Напи...дел, радиолокатор обзора земли (РОЗ-1).

Цитата

Рабочее место без органов управленияsmile.gif))

Управление есть, но только на маршруте.

Цитата

Устройство для запитывания вертолета от внешнего питания? И возможно автономного запуска?

Думаю, щиток управления лебедками и тельферами.

Бывали, видали. Штука крутая, афтару респект!
Размещено через приложение ЯПлакалъ

Цитата (AdventL @ 30.03.2019 - 23:26)

Юра, прости.... ©

Тему читали, хоть чтото гуглили?
Потом сами пишите что методичек не существуют, хотя ваша стандартизация заставляет думать по другому.
Машинка прикольная, но была признана ненужной еще тогда, в первой половине 70-х.

Видел его в Монино. Здоровый аппарат. Отличный обзор. Было интересно, что там внутри.

Спасибо, крутой обзор, много информации и детальных фоток, браво!

Я только не понял, в начале написано грузоподъемность не менее 30т, а в ЛТХ указано максимум 25т... Это просто опечатка или я неверно понимаю эти данные?

А по теме, когда у нас исчезла нужда в использовании этих красавцев? Вроде всегда была необходимость переносить элементы для космостроя...

ТС, что такое метеорадар? РЛС обычная, у нас такая в училище в морском была, не помню как называется, потом на флот гражданский ставить начали.

кто спер? теперь точно не взлетит

Маленькая часть как он летал


Это сообщение отредактировал VasilSh - 31 мар 2019 в 03:09

Просто шикарно! Спасибо, автор! Обзор класс!!!

Пиздато было бы поставить на него ядерный реактор,плазменную пушку и генератор силового поля и отправить воевать в Афганистан в 80-х

Бля...вискарь закочился

какое раньше было расточительство рабочего пространства, в кабине хоть банкет проводи

Цитата (ZmeyUA @ 30.03.2019 - 22:46)

Ка-22 тоже здоровой дурой был

Не знал, что такой есть, новость!

Летал на таком

Цитата (акуб @ 31.03.2019 - 00:41)

Что узнал по виду. Цитата А этим получается занимался бортрадист? (нет) Это щиток энергетики. В экипаже, видимо, предусматривался инженер-электрик. Цитата Выключатели освещения. Это щит АЗС бортинженера. Цитата Центральная приборная панель пилотов. Под щитком гидросистемы расположен ПУ АП: Н- направление, К- крен, Т- тангаж и лампы-кнопки вкл каналов. Цитата Приборы КВСа. Пилотажно-навигационные и двигательные... Высотно-скоростных параметров (ВСП), пилотажно-навигационного оборудования (ПНО), контроля работы двигателей (КРД дублирующие). Цитата Аля аудио панель. Такая же на Ан-2 например. Щиток СПУ и на остальных местах экипажа. Цитата Управление топливной системой. А нет ли у кого нибудь мануалов по этому вертолету? + ППС, + система обогрева. Думаю, что РЛЭ не существует. Цитата Управление двигателями. Приборы КРД, управление у пилотов на ручках. Цитата Похоже это рабочее место бортрадиста? А внизу два пилота и два борт инженера? Где ТЛГ ключ, там и место радиста. Цитата Метеорадар? Радиолокатор предупреждения столкновения и навигации (РПСН-2,3). Напи...дел, радиолокатор обзора земли (РОЗ-1). Цитата Рабочее место без органов управленияsmile.gif)) Управление есть, но только на маршруте. Цитата Устройство для запитывания вертолета от внешнего питания? И возможно автономного запуска? Думаю, щиток управления лебедками и тельферами.

Я конечно ценю ваше знание, но не могли- бы вы пояснять все сокращения для простых людей...

Это просто космический корабль!!!!!

У штурмана самое заебатое место!
Неужто вояки забили на " создания позиционных районов, размещение которых планировалось на местности без дорог с твёрдым покрытием"?

Цитата (акуб @ 31.03.2019 - 00:41)

Что узнал по виду.

Цитата

Где ТЛГ ключ, там и место радиста.

Блин, думал - прикалываешься, ан, нет, телеграфный ключ в наличии. причем - стационарный, а не аварийный.

Посмотрел на год выпуска - да, для того времени дальняя голосовая связь была лишь мечтой...
Это сообщение отредактировал Впальто - 31 мар 2019 в 07:37

Цитата (SpartanII @ 30.03.2019 - 23:19)

Туалета не заметил. Как в нём это самое?

Ведро.
Размещено через приложение ЯПлакалъ

Видел я эту цацу... Комплекс Ан-22 и В-12 разрабатывался для быстрой перевозки баллистических ракет в любую точку страны. Ан-22 остался при делах в ВТА, а В-12 заказчику оказался не нужен...

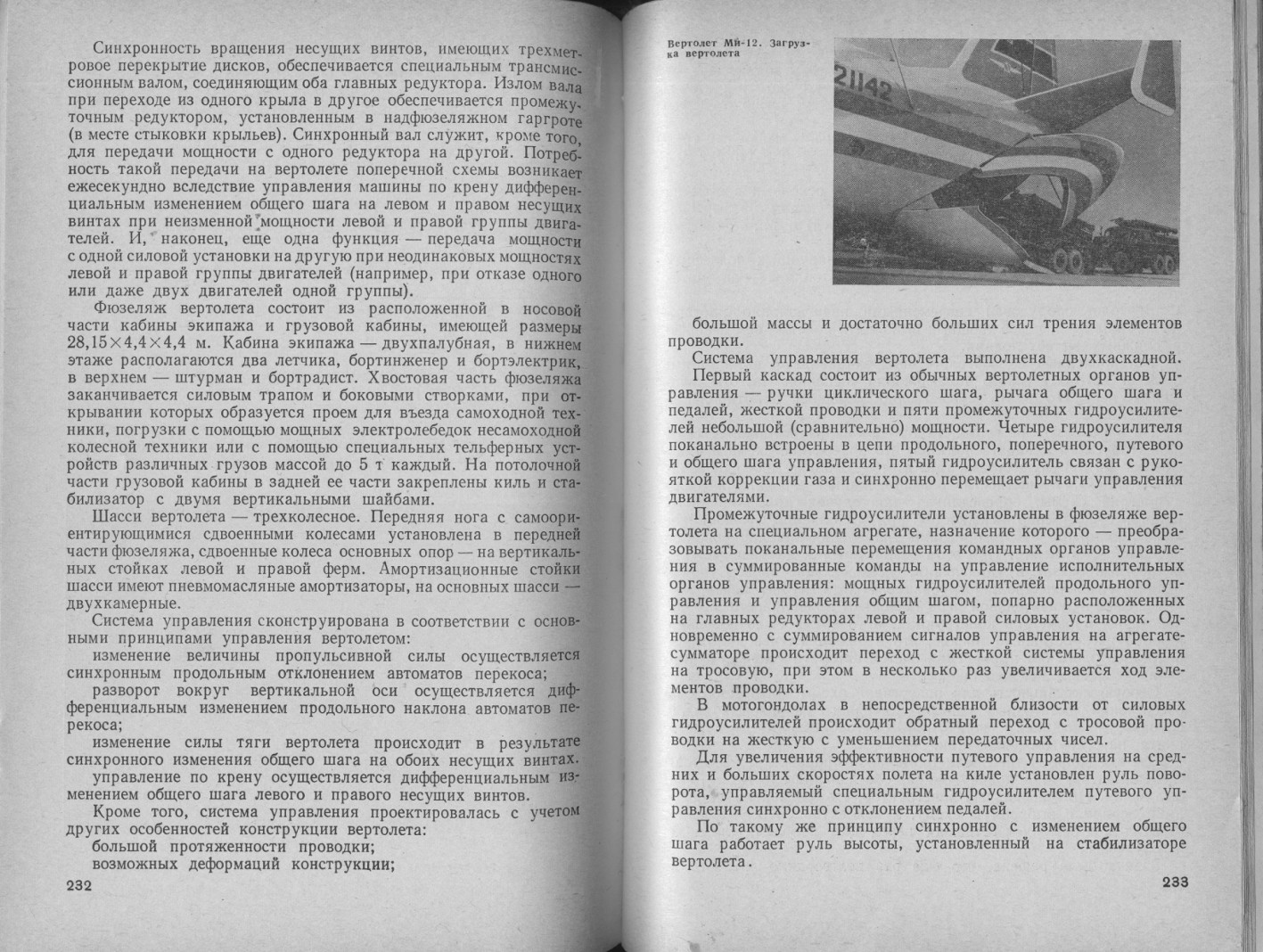

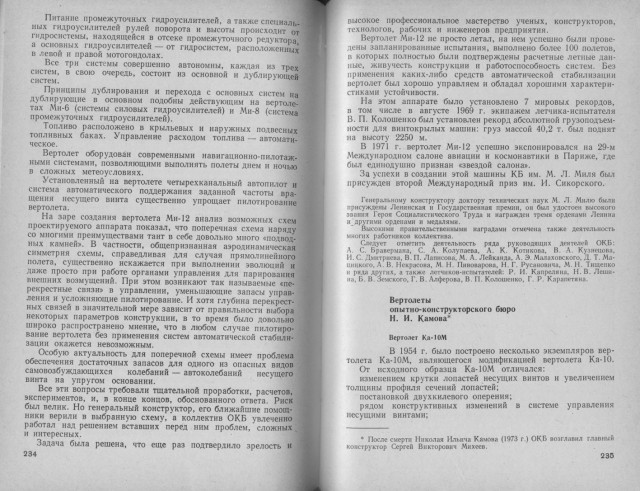

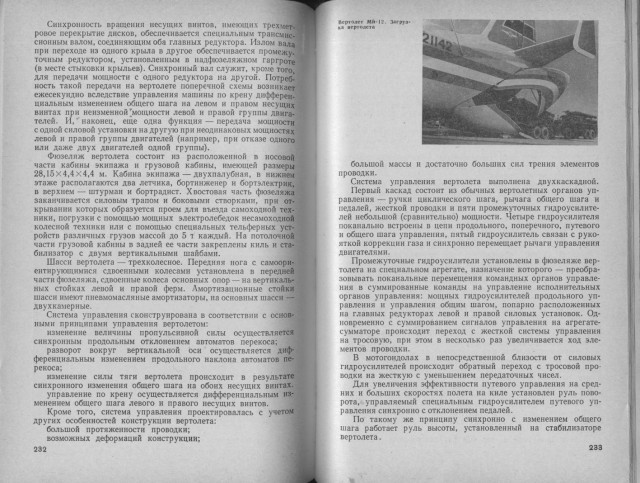

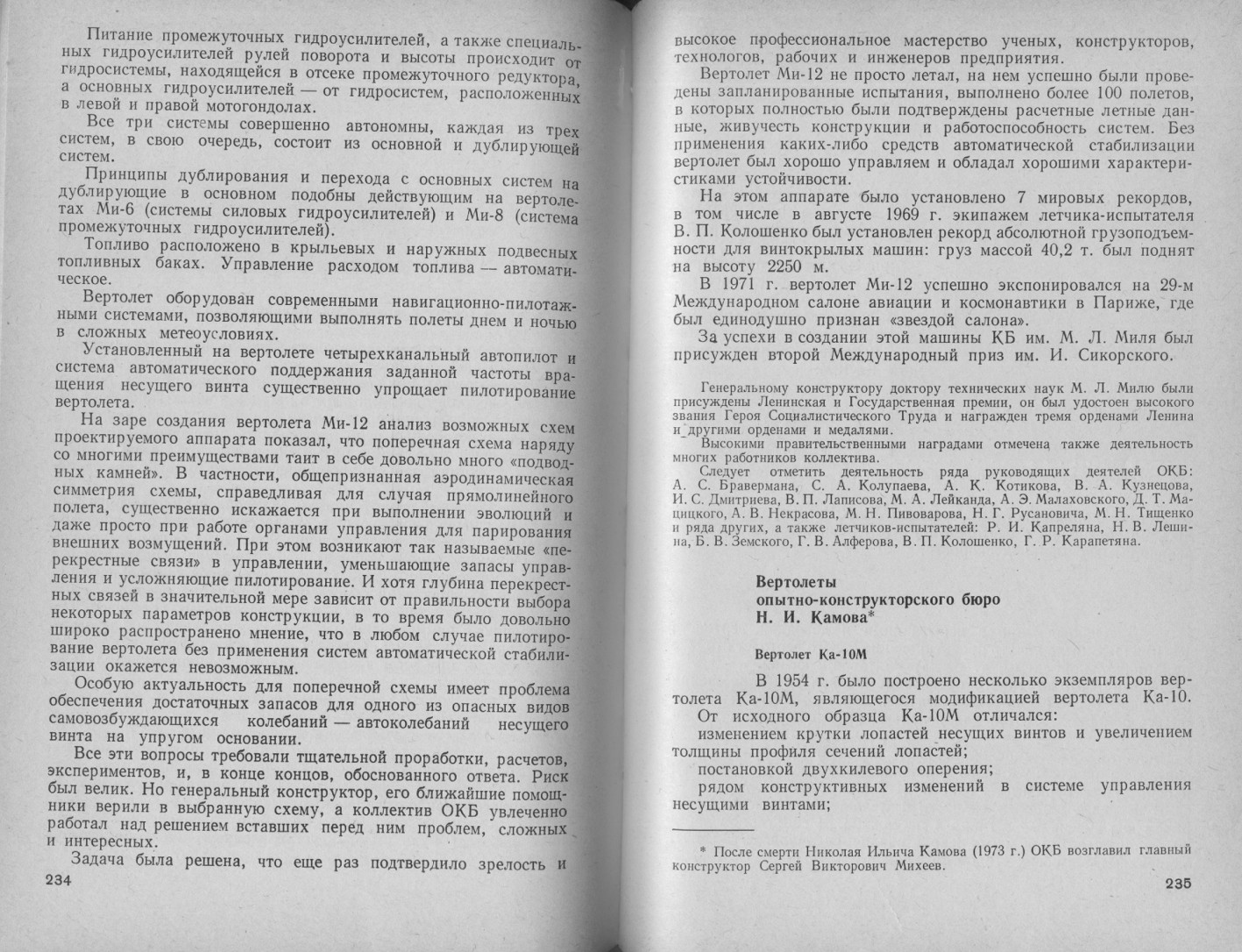

Из книги Изаксона А.М. Советское вертолетостроение

Немного

Но
