Krusler
17.12.2015 - 21:06
0
Статус: Offline


Приколист

Регистрация: 31.10.12
Сообщений: 230
"Некрасивые самолеты не летают"....

[^]
vaisman
17.12.2015 - 21:08
0
Статус: Offline


Ярила

Регистрация: 10.03.14
Сообщений: 26618
AleXei1505 ну вот, строят-же.

[^]
Daimond1984
17.12.2015 - 21:09
0
Статус: Offline


Ярила

Регистрация: 25.07.14
Сообщений: 36809
Цитата (ЯПапа @ 17.12.2015 - 22:04)
вопрос из зала: а в гидроаккустическом плане он тоже "невидимка"? скорее всего нет. тогда, наверное, у него есть система предупреждения о торпедной атаке или система противолодочной защиты? возможно, но, скорее всего - нет. тогда ему полагается защита противолодочным кораблем. но, простите, тогда нахрен ему такая невидимость, если он будет сопровождаться "видимкой"?

а винты Вам хрен кто когда покажет))
но скорей всего со старой доброй кавитацией они ничего не сделали))

[^]
Daimond1984
17.12.2015 - 21:13
-1
Статус: Offline


Ярила

Регистрация: 25.07.14
Сообщений: 36809
Цитата (mmaaxx4 @ 17.12.2015 - 22:05)
Цитата (КИКер @ 17.12.2015 - 20:54)
Скину одну картинку нашего судна, раз начало появляться в интернете хоть и не очень широко обсуждаться. Немного не зумвальт конечно, но потихонечку и мы к таки конкретным стелс обводам идем. Правда не так быстро (а может это и к лучшему).

Кстати да, это не тупо рендер и ничего более. Если кому интереснее можете погуглить по 20386

Это пока просто рисунок.

Вы извините, хотя бы нажали посмотреть gigi.gif
4 такие картинки уже ходят и охраняют нас.
Цитата
На 1 января 2015 года в боевом составе ВМФ России находятся четыре корабля проекта — «Стерегущий», «Сообразительный», «Бойкий» и «Стойкий», все — в составе Балтийского флота; ещё семь корветов строятся


Это сообщение отредактировал Daimond1984 - 17.12.2015 - 21:14

[^]
KunaTakker
17.12.2015 - 21:14
1
Статус: Offline


Юморист

Регистрация: 23.05.11
Сообщений: 567
Цитата (alexus06 @ 17.12.2015 - 20:21)
Наружная поверхность надстройки почти полностью покрыта ФАР,фазированной антенной решеткой,накрытой радиопрозрачным материалом,так что на пузыри и ямы похер,они на радиозаметность не влияют.Аналогия с котлами,баками и прочими бочками отсутствует

Это борт корабля.

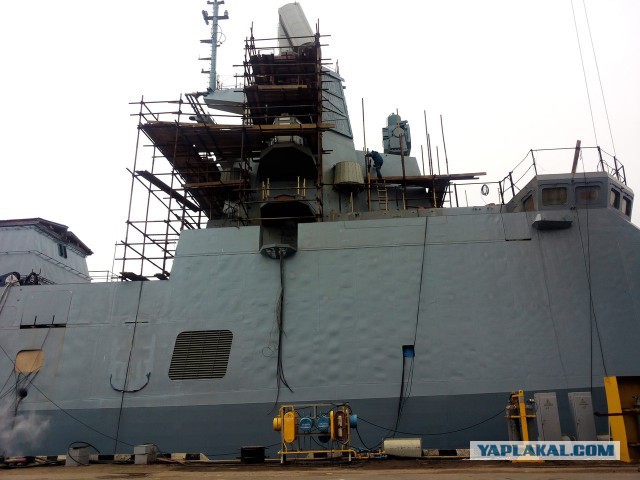

"Полимент" на данном фото закрыт лесами. Так что не надо про РПУ. А вот что за материал используется действительно интересно. Тем более, что эффект одинаков визуальный и у нас и у них)
Пишут, что некие полимерные материалы. ХЗ. Верится с трудом.

Это сообщение отредактировал KunaTakker - 17.12.2015 - 21:15

Как устроен первый стелс-эсминец США "Zumwalt"

[^]
КИКер
17.12.2015 - 21:16
1
Статус: Online


Юморист

Регистрация: 18.10.08
Сообщений: 444
Цитата (Daimond1984 @ 17.12.2015 - 21:13)
Цитата (mmaaxx4 @ 17.12.2015 - 22:05)
Цитата (КИКер @ 17.12.2015 - 20:54)
Скину одну картинку нашего судна, раз начало появляться в интернете хоть и не очень широко обсуждаться. Немного не зумвальт конечно, но потихонечку и мы к таки конкретным стелс обводам идем. Правда не так быстро (а может это и к лучшему).

Кстати да, это не тупо рендер и ничего более. Если кому интереснее можете погуглить по 20386

Это пока просто рисунок.

Вы извините, хотя бы нажали посмотреть gigi.gif
4 такие картинки уже ходят и охраняют нас.
Цитата
На 1 января 2015 года в боевом составе ВМФ России находятся четыре корабля проекта — «Стерегущий», «Сообразительный», «Бойкий» и «Стойкий», все — в составе Балтийского флота; ещё семь корветов строятся

Немного не такие, ходят 20380.
Но 20386 уже тоже не просто рисунок :)

[^]
Skat
17.12.2015 - 21:18
5
Статус: Offline


Ярила

Регистрация: 10.07.09
Сообщений: 3668
Как устроен... как устроен... Всё просто:

Это сообщение отредактировал Skat - 17.12.2015 - 21:18

Как устроен первый стелс-эсминец США "Zumwalt"

[^]
AleXei1505
17.12.2015 - 21:19
1
Статус: Offline


Ярила

Регистрация: 18.06.14
Сообщений: 2086
Цитата (mmaaxx4 @ 17.12.2015 - 21:05)
Цитата (КИКер @ 17.12.2015 - 20:54)
Скину одну картинку нашего судна, раз начало появляться в интернете хоть и не очень широко обсуждаться. Немного не зумвальт конечно, но потихонечку и мы к таки конкретным стелс обводам идем. Правда не так быстро (а может это и к лучшему).

Кстати да, это не тупо рендер и ничего более. Если кому интереснее можете погуглить по 20386

Это пока просто рисунок.

Его старшие братья - проект 20380 в количестве четырёх штук в составе ДКБФ. Ещё семь строятся. Также строятся два корвета усовершенствованного проекта 20385. А корвет проекта 20386 будет заложен в конце 2015-го - начале 2016-го года.

Как устроен первый стелс-эсминец США "Zumwalt"

[^]
КИКер
17.12.2015 - 21:23
1
Статус: Online


Юморист

Регистрация: 18.10.08
Сообщений: 444
Цитата (KunaTakker @ 17.12.2015 - 21:14)
Цитата (alexus06 @ 17.12.2015 - 20:21)
Наружная поверхность надстройки почти полностью покрыта ФАР,фазированной антенной решеткой,накрытой радиопрозрачным материалом,так что на пузыри и ямы похер,они на радиозаметность не влияют.Аналогия с котлами,баками и прочими бочками отсутствует

Это борт корабля.
"Полимент" на данном фото закрыт лесами. Так что не надо про РПУ. А вот что за материал используется действительно интересно. Тем более, что эффект одинаков визуальный и у нас и у них)
Пишут, что некие полимерные материалы. ХЗ. Верится с трудом.

Надстройка у фрегатов стальная. Такие неровности по нескольким причинам:
1. Толщины металла и его сварка
2. Это не яхта и шпаклевка наносится в пределах которые указаны в нормативных докумментах.
Можно "вылизать" борт до идеала, но это нафиг не надо так как +N десятков тонн дополнительного веса прибавится. А это критично.

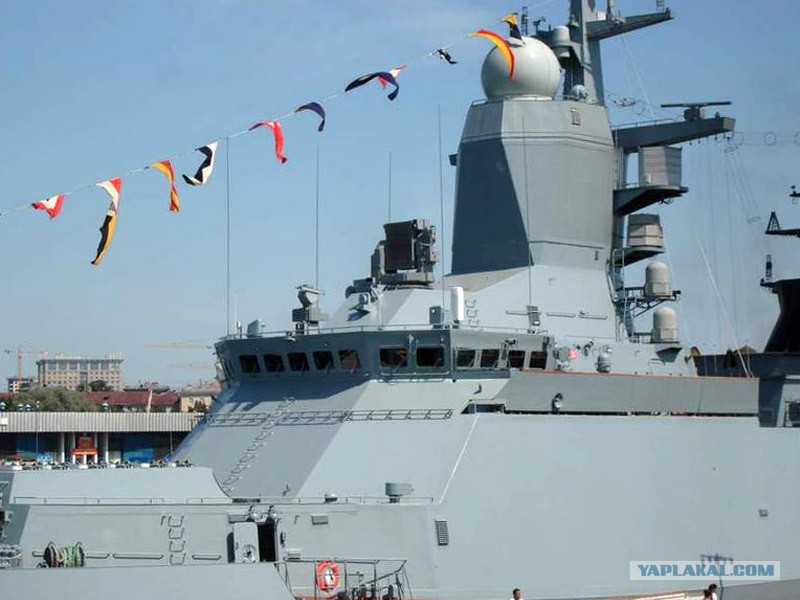

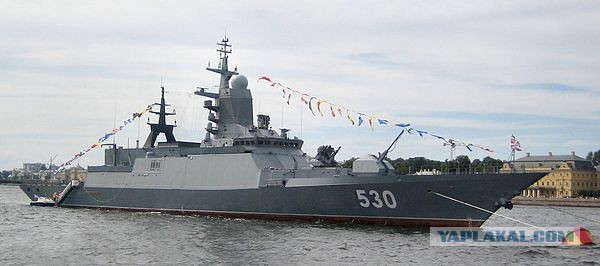

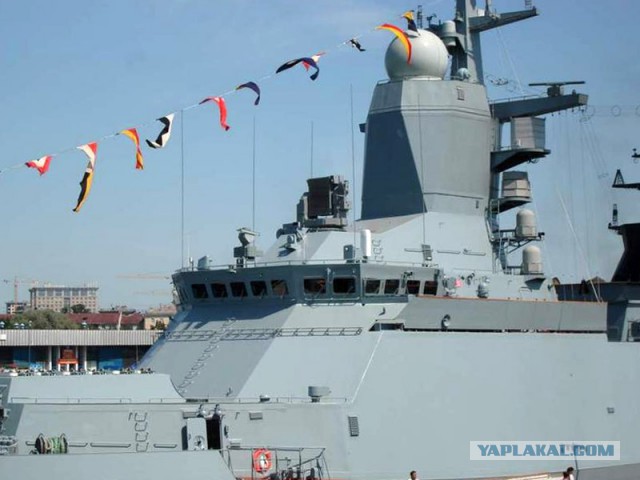

Пластик у корветов, как гладко выглядит можно заценить тут

Это сообщение отредактировал КИКер - 17.12.2015 - 21:24

Как устроен первый стелс-эсминец США "Zumwalt"

[^]
AleXei1505
17.12.2015 - 21:25
0
Статус: Offline


Ярила

Регистрация: 18.06.14
Сообщений: 2086
Цитата (vaisman @ 17.12.2015 - 21:08)
AleXei1505 ну вот, строят-же.

Строят - и это не может не радовать, вот только больно уж медленно, да сроки постоянно сдвигаются. "Горшкова" вон - головной фрегат проекта 22350 с 2006-го года строят. Обещали в этом году на вооружение принять, но не получилось...

Это сообщение отредактировал AleXei1505 - 17.12.2015 - 21:35

Как устроен первый стелс-эсминец США "Zumwalt"

[^]
vaisman
17.12.2015 - 21:29
2
Статус: Offline


Ярила

Регистрация: 10.03.14
Сообщений: 26618
Цитата (AleXei1505 @ 17.12.2015 - 21:25)
Цитата (vaisman @ 17.12.2015 - 21:08)
AleXei1505 ну вот, строят-же.

Строят - и это не может не радовать, вот только больно уж медленно, да сроки постоянно сдвигаются. "Горшкова" вон - головной фрегат проекта 22350 с 2006-го года строят. Обещали в этом году на вооружение принять, но не получилось...

Деньги и производственные мощности не безграничны, да и всяких проблем хватает. Силовые установки те же...

[^]
МotoHorizon
17.12.2015 - 21:33
-1
Статус: Offline


Ярила

Регистрация: 5.07.15
Сообщений: 1383
Ну и что с этой баржей делать? уголь хохлам возить, чтобы никто не заметил??

[^]
AleXei1505
17.12.2015 - 21:35
0
Статус: Offline


Ярила

Регистрация: 18.06.14
Сообщений: 2086
Цитата (vaisman @ 17.12.2015 - 21:29)
Цитата (AleXei1505 @ 17.12.2015 - 21:25)
Цитата (vaisman @ 17.12.2015 - 21:08)
AleXei1505 ну вот, строят-же.

Строят - и это не может не радовать, вот только больно уж медленно, да сроки постоянно сдвигаются. "Горшкова" вон - головной фрегат проекта 22350 с 2006-го года строят. Обещали в этом году на вооружение принять, но не получилось...

Деньги и производственные мощности не безграничны, да и всяких проблем хватает. Силовые установки те же...

Построенные долго на вооружение принимаются - тот же "Григорович" уже только в феврале 2016-го принять грозятся. А должен был ещё летом этого года в Севастополь прийти. Но это я так... Разворчался.

Это сообщение отредактировал AleXei1505 - 17.12.2015 - 21:36

[^]
Daimond1984
17.12.2015 - 21:36
0
Статус: Offline


Ярила

Регистрация: 25.07.14
Сообщений: 36809
Цитата (vaisman @ 17.12.2015 - 22:29)
Цитата (AleXei1505 @ 17.12.2015 - 21:25)
Цитата (vaisman @ 17.12.2015 - 21:08)
AleXei1505 ну вот, строят-же.

Строят - и это не может не радовать, вот только больно уж медленно, да сроки постоянно сдвигаются. "Горшкова" вон - головной фрегат проекта 22350 с 2006-го года строят. Обещали в этом году на вооружение принять, но не получилось...

Деньги и производственные мощности не безграничны, да и всяких проблем хватает. Силовые установки те же...

да, с силовыми проблема, после известных событий
кстати, "выпустили" мы в итоге пост))
но пусть, хоть так строят, все равно это работа, з/п людям, работа инженерам, проектировщикам...это все равно хорошо.
AleXei1505
гляньте советские сроки, все примерно так же))

Это сообщение отредактировал Daimond1984 - 17.12.2015 - 21:37

[^]
mmaaxx4
17.12.2015 - 21:37
0
Статус: Offline


Ярила

Регистрация: 6.12.13
Сообщений: 2015
Цитата (Daimond1984 @ 17.12.2015 - 21:13)

Цитата
На 1 января 2015 года в боевом составе ВМФ России находятся четыре корабля проекта — «Стерегущий», «Сообразительный», «Бойкий» и «Стойкий», все — в составе Балтийского флота; ещё семь корветов строятся

И как вам живется в компьютерном мире?
Изображение 20386 - рисунок.
До его фотографии очень далеко.
"Стерегущий" - проект 20380.
Нажимать и смотреть мне не надо. И так давно в курсе....
А вот вам посмотреть не мешает....

[^]
AleXei1505
17.12.2015 - 21:38
0
Статус: Offline


Ярила

Регистрация: 18.06.14
Сообщений: 2086
Цитата (КИКер @ 17.12.2015 - 21:23)
Цитата (KunaTakker @ 17.12.2015 - 21:14)
Цитата (alexus06 @ 17.12.2015 - 20:21)
Наружная поверхность надстройки почти полностью покрыта ФАР,фазированной антенной решеткой,накрытой радиопрозрачным материалом,так что на пузыри и ямы похер,они на радиозаметность не влияют.Аналогия с котлами,баками и прочими бочками отсутствует

Это борт корабля.
"Полимент" на данном фото закрыт лесами. Так что не надо про РПУ. А вот что за материал используется действительно интересно. Тем более, что эффект одинаков визуальный и у нас и у них)
Пишут, что некие полимерные материалы. ХЗ. Верится с трудом.

Надстройка у фрегатов стальная. Такие неровности по нескольким причинам:
1. Толщины металла и его сварка
2. Это не яхта и шпаклевка наносится в пределах которые указаны в нормативных докумментах.
Можно "вылизать" борт до идеала, но это нафиг не надо так как +N десятков тонн дополнительного веса прибавится. А это критично.

Пластик у корветов, как гладко выглядит можно заценить тут

У них, на Замволте, надстройка деревянная! Дерево бальзы. Пруф если надо поищу

Это сообщение отредактировал AleXei1505 - 17.12.2015 - 21:39

[^]
vaisman
17.12.2015 - 21:40
2
Статус: Offline


Ярила

Регистрация: 10.03.14
Сообщений: 26618
Цитата (Daimond1984 @ 17.12.2015 - 21:36)
но пусть, хоть так строят, все равно это работа, з/п людям, работа инженерам, проектировщикам...это все равно хорошо.

Именно, и тот самый конструкторский задел. В 90-е, помнится, самым тяжелым для инженеров и конструкторов была даже не бедность, а ненужность. И если сейчас у нас начнут свои дизеля и турбины судовые разрабатывать и строить, и все остальное оборудование - это все только на пользу стране.

[^]
SpMouse
17.12.2015 - 21:46
0
Статус: Offline


Ярила

Регистрация: 12.07.14
Сообщений: 6267
а что у них за бзик, если делать угловатый корабль, самолет, то он якобы невидим.
достаточно вспомнить их стелс бомбардировщик.

[^]
Daimond1984
17.12.2015 - 21:48
0
Статус: Offline


Ярила

Регистрация: 25.07.14
Сообщений: 36809
Цитата (mmaaxx4 @ 17.12.2015 - 22:37)
Цитата (Daimond1984 @ 17.12.2015 - 21:13)

Цитата
На 1 января 2015 года в боевом составе ВМФ России находятся четыре корабля проекта — «Стерегущий», «Сообразительный», «Бойкий» и «Стойкий», все — в составе Балтийского флота; ещё семь корветов строятся

И как вам живется в компьютерном мире?
Изображение 20386 - рисунок.
До его фотографии очень далеко.
"Стерегущий" - проект 20380.
Нажимать и смотреть мне не надо. И так давно в курсе....
А вот вам посмотреть не мешает....

в 16м году и их заложат...и будет картинка реальностю к 18му(как раз когда 3й замволт будет)
да, чуть ошибся с последней цифрой, признаю.

но давайте признаем, что малозаметность всех проектов сша потерпела серьезный крах, это касаемо самолетов(б-2, 117, 22й), но как я думаю и кораблей тоже.
так что разница между 80 и 86 не так уж и велика(в этом плане)
малозаметность железной хрени в 180 метров длинной очень интересный фактор))))))))))

[^]
Apocatequil
17.12.2015 - 21:48
0
Статус: Offline


Юморист

Регистрация: 11.02.15
Сообщений: 560

ТС, видео в копилку

[^]
Daimond1984
17.12.2015 - 21:50
0
Статус: Offline


Ярила

Регистрация: 25.07.14
Сообщений: 36809
Цитата (vaisman @ 17.12.2015 - 22:40)
Цитата (Daimond1984 @ 17.12.2015 - 21:36)
но пусть, хоть так строят, все равно это работа, з/п людям, работа инженерам, проектировщикам...это все равно хорошо.

Именно, и тот самый конструкторский задел. В 90-е, помнится, самым тяжелым для инженеров и конструкторов была даже не бедность, а ненужность. И если сейчас у нас начнут свои дизеля и турбины судовые разрабатывать и строить, и все остальное оборудование - это все только на пользу стране.

вот-вот -вот))
не у китайцев-инденезийцев же покупать, свое нужно строить!)

[^]
Archikoff
17.12.2015 - 21:50
1
Статус: Offline


Продукт распада урана 235

Регистрация: 25.03.14
Сообщений: 3464
Ну вот, для нового стелса инструкцию переписывать

Как устроен первый стелс-эсминец США "Zumwalt"

[^]
bormalei
17.12.2015 - 21:51
0
Статус: Offline


Приколист

Регистрация: 23.10.15
Сообщений: 365
на бешенные пиндосские затраты надо ответить средствами обнаружения стелс-технологий и нормальной торпедой....и дёшево, и сердито!

[^]
AleXei1505
17.12.2015 - 21:51
0
Статус: Offline


Ярила

Регистрация: 18.06.14
Сообщений: 2086
Цитата (Daimond1984 @ 17.12.2015 - 21:09)
Цитата (ЯПапа @ 17.12.2015 - 22:04)
вопрос из зала: а в гидроаккустическом плане он тоже "невидимка"? скорее всего нет. тогда, наверное, у него есть система предупреждения о торпедной атаке или система противолодочной защиты? возможно, но, скорее всего - нет. тогда ему полагается защита противолодочным кораблем. но, простите, тогда нахрен ему такая невидимость, если он будет сопровождаться "видимкой"?

а винты Вам хрен кто когда покажет))
но скорей всего со старой доброй кавитацией они ничего не сделали))

Уровень шумов там очень сильно понижен, в том числе за счёт электродвижения: ГЭУ вращает генераторы, ток подаётся на электродвигатели. Отпадает надобность в мощном источнике шума - ГТЗА. И да кстати - за счёт электродвижения не понадобились винты с переменным шагом - там стоят с постоянным.

[^]
Daimond1984
17.12.2015 - 21:57
0
Статус: Offline


Ярила

Регистрация: 25.07.14
Сообщений: 36809
Цитата (AleXei1505 @ 17.12.2015 - 22:51)
Цитата (Daimond1984 @ 17.12.2015 - 21:09)
Цитата (ЯПапа @ 17.12.2015 - 22:04)
вопрос из зала: а в гидроаккустическом плане он тоже "невидимка"? скорее всего нет. тогда, наверное, у него есть система предупреждения о торпедной атаке или система противолодочной защиты? возможно, но, скорее всего - нет. тогда ему полагается защита противолодочным кораблем. но, простите, тогда нахрен ему такая невидимость, если он будет сопровождаться "видимкой"?

а винты Вам хрен кто когда покажет))
но скорей всего со старой доброй кавитацией они ничего не сделали))

Уровень шумов там очень сильно понижен, в том числе за счёт электродвижения: ГЭУ вращает генераторы, ток подаётся на электродвигатели. Отпадает надобность в мощном источнике шума - ГТЗА. И да кстати - за счёт электродвижения не понадобились винты с переменным шагом - там стоят с постоянным.

варшавянка-(кило) привет
вы это хотели сказать?))
технологии 100 лет в обед)))(ну я образно))
я про шумность создаваемую винтами, а не движками...
а кавитация, если вы помните, это пузырьки от взрывов воздуха....именно они и шумят))
галина бланка-буль-юуль)))))
у дурю, пью просто))) beer.gif

Это сообщение отредактировал Daimond1984 - 17.12.2015 - 22:01

[^]
Понравился пост? Еще больше интересного в Телеграм-канале ЯПлакалъ!
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей) Просмотры темы: 81650
0 Пользователей:
Страницы: (14) « Первая ... 4 5 [6] 7 8 ... Последняя » [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]







Активные темы






Наверх
