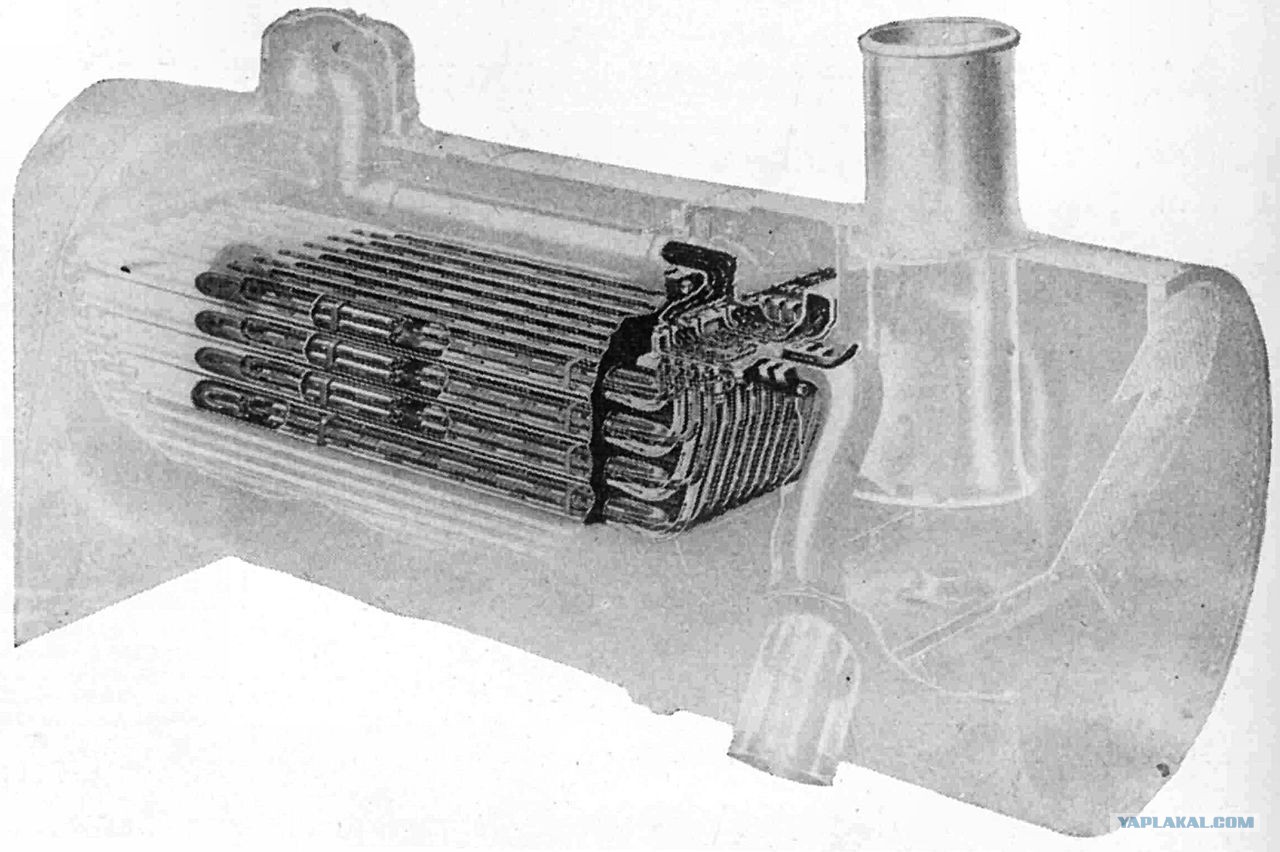

Извините но все маленько не так как излагает тс, все дело в том что в
пучке труб что видны на фото циркулировала вовсе не вода а топо-
чные газы,вода находилась в в " рубашке" -трубе целиндре внутри
которой и находился этот пучок труб,топочные газы проходя по этим
трубам нагревали воду в рубашке,превращая ее в пар, который посту-
пал в паросборник а топочные газы уносились в атмосферу,если по ка-
кой либо причине был упущен уровень воды в рубашке то трубы раска-
лились и при следующей подпитке котла водой произошло неконтроли-
руемое в объемах парообразование, в результате разрыв рубашки что
и видно на втором фото.
