Единственно что я хотел бы заметить (не настаиваю), что расшивка патч-панелей желательно примерно вот таким макаром как на картинке, т.е. способ выхода с патч-панели. Опосля очень удобно перерасшивать свои косяки и если вдруг менять кабель не выдёргивая все кабеля с патч-панели. В случае с большим количеством патч-панелей и общим притуплением внимания очень часто идёт перекрёст, сдивги или недожим, ну и нож подтупливается , за этим тоже сразу не уследишь. Обычно такие выступающие хвосты делают с помощью специальной вставки но при наличии стяжек можно и самому набрать спокойно, так же есть допуск в 4-5 см чтобы красиво и без натяжек уложить косу в стойке. Так же хотел бы указать на важный момент что расшивка у вас сделана с двух сторон что не рекомендуется, обычно одна сторона стойки это сила и оптика, вторая медяха . А если снимать патч-панель в живой стойке для каких либо переустановок то можно повыдёргивать море нужных линков за зря, да и в принципе не выполнимо. А в случае с заводом с одной стороны и свободной расплетёнки косы до низа (по стандарту) то легко выдёргиваем воткнутые патч-корды и перемещаем куда нам вздумается без трогания других частей стойки.
Это сообщение отредактировал Radistx100 - 11 апр 2013 в 19:53
Коллеге большой респект и конечно же пучек петрушки)) Сам знаю какая это работа, и как все муторно порой бывает, но самое главное это конечный результат радующий глаз)
Работаю в этой области уже 10 лет. Несколько комментариев: 1) ИБП ставь в самый низ шкафа - он практически не требует обслуживания, а коммутационные панели (патч-панели, в просторечии) - с ними работают почаще. Добавление, переезд пользователей - шнуры проще коммутировать не лёжа на полу всё-таки =) 2) Лоток сетчатый я бы проложил так : |__| (на тех подвесах, которые на фото, на шпильке к потолку, или на консолях к стене) - нет необходимости крепить и перетягивать кабели стяжками. Там же на лотке можно и оставить кольца запаса кабелей. - к СКУД контроллерам подводить в кабельных плинтусах (как у тебя), а в шкаф (или открытую стойку, для экономии средств) с края лотка, дальнего от стены. 3) кабели к тыльной стороны патч-панелей я подводил бы с одной стороны. Если подводишь с двух сторон - потом трудно монтировать сами панели в стойку (особенно прочувствуешь при добавлении хотя бы одной панели :) Мне, кстати, разбивать кабель удобнее прямо на раме 19". Поворачиваешь тылом к себе, крепишь на 2 винта на передней раме, раскладываешь, разбиваешь, переворачиваешь. И это... Ты аналоговую телефонию от плат станции разбил под 110 ножи, а одну пару от UTP с телефонных розеток абонентов - поверх ножей? Тогда это точно не СКС, а кабельная сеть.
Автору - плюс. Мной написанное - просто комментарии. Нужны будут ещё советы - обращайтесь..
Это сообщение отредактировал AnTim - 11 апр 2013 в 19:53
вопрос от чайника - а нафига под телефонию другой провод тянуть??? тем же интернетовским и проложил бы...грубо говоря 2 интернетовские розетки на одно рабочее место...телефонный джек прекрасно контачит ...
расчёт на то,что когда очередной ,, манагер,, захочет ый пый тилифонию,у тебя уже всё готово,да и если новые рабочие места появятся в помещении,проще ,, развести,,
по крайней мере в моей конторе именно так и проложено
СКД на стене, это ладно... для частной конторы терпимо... Но по моему мнению, шкафы слишком придвинуты к стене... По стандартам должен быть свободный проход персонала, даже при полностью открытой двери шкафа... А вот АТС категорически желательно расшивать на плинты... (абонентская - станционная сторона)... Так же, если не используется гигабит на воркстейшнах, то было бы полезным продублировать телефонию на синих парах... Скажем висит розетка на стене, хочешь, комп включай, а хочешь телефон аналоговый... Опять таки решается кроссировкой на плинтах...
вопрос от чайника - а нафига под телефонию другой провод тянуть??? тем же интернетовским и проложил бы...грубо говоря 2 интернетовские розетки на одно рабочее место...телефонный джек прекрасно контачит ...
расчёт на то,что когда очередной ,, манагер,, захочет ый пый тилифонию,у тебя уже всё готово,да и если новые рабочие места появятся в помещении,проще ,, развести,,
по крайней мере в моей конторе именно так и проложено
На самом деле не от чайника :) счас стало всё проще, достаточно кинуть на всё витуху 5е категории ,всё это обзывается одним словом СКС и подрузамевает под собой море всяких стандартов и передач. По витухе сейчас не передаёт сигналы разве что ленивый, в ней всё: и компьюетры, и телефония, и видеонаблюдение. Мне кажется в данном случае человек шёл от проекта (схемы) который рисовался и закупался по оборудованию по разным сметам, поэтому и такая делилка.
Добавлено в 20:14 неаднократно )))
Это сообщение отредактировал Radistx100 - 11 апр 2013 в 20:13
Если вдруг у тебя не будет работать или будет сбаивать СКУД (а он именно СКУД а не СКД), придется контроллеры (или тот который херово работает) перевешивать поближе к дверям. Дело в том что считыватели лучше и надежнее работают когда контроллер близко. Из опыта метров 40 это уже периодические глюки, особенно когда офис работает в полную силу уже пол года. На провода идущие от счит. к контроллеру "налипают" токи от сеседних (любых) проводов. Хотя судя по тому что абонентов всего 70 и монтаж (в силу жадности хозяина) вела не фирма, офис у тебя не большой. Да и если бы ты работал не один, а хотя бы в паре дело заняло бы не 3 месяца, а 1 месяц. В остальном петрушка!:)

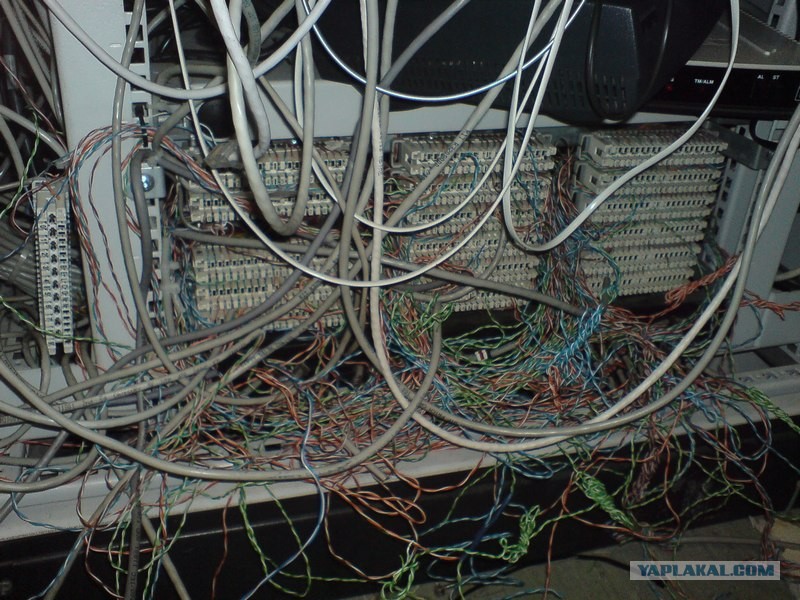

Еба!!!! Вакханалия азарта - карта смерть и карта - жизнь!! Я помню как мы называли спутанную леску на спинингах - если не уджержишь тормозок на катушке при забросе - борода! Бывало такая бородища получалась ...и что - сидели - распутывали. Вот я удивляюсь этим ребятам - монтажникам проводов - как можно там что то понять? На моём снимке например. ьСфоткал в Лондоне на улице. В таком виде и было всё. Это ж пиздец какой то. Открыто....Тут бы распутал?
Работаю в этой области уже 10 лет. Несколько комментариев: 1) ИБП ставь в самый низ шкафа - он практически не требует обслуживания
Вот из за таких как ты мы, люди которые обслуживают системы безопасности, постояк материм монтажников которые вешают ИБП в местах эротических снов и потом что бы этот резервник обслужить, да хер с ним обслужить, просто акк. поменять, приходится змеёй изворачиваться
хм, те кто пишут автор молодец и тд, вы хоть читали под конец поста, что это не он сделал, а с хабра статья? зы ну насчет видали, не видали вот под телефон расшивка :)
Это сообщение отредактировал kaziban - 11 апр 2013 в 20:22
Мне нравится. Молодец. Колесики только у шкафа пугают. Я бы шкаф к полу прибил. Уборщицы могут колесики оценить по-своему.
В серверную доступ ограничен, а если и пускают то только под контролем. И не шкаф, а стойку, с оборудованием даже на колесах хрен сдвинешь, потому как весу в ней с оборудованием бывает больше 500 кг.
От себя добавлю только про кронштейны для корзин. Когда я работал на севере Шотландии, мы использовали следущие для 200-220мм. Язычки загибаются при помощи молотка.
Это сообщение отредактировал pilipoff - 11 апр 2013 в 20:32
Автор! Тебя бы прибить за такое крепление лотка в стене! Лоток для того и нужен, чтобы просто закинуть туда кабель и не думать. Если тебя напрягаля ширина, то надобы было покупать два узких а не крепить вдоль стены лотом а потом к нему каждый кабель приматывать. я когда монтажником работал очень сильно шипел на этих горе-сторителей, кторые локот как ты прокладывали.
Вот из за таких как ты мы, люди которые обслуживают системы безопасности, постояк материм монтажников которые вешают ИБП в местах эротических снов и потом что бы этот резервник обслужить, да хер с ним обслужить, просто акк. поменять, приходится змеёй изворачиваться
Не понял. Ты про мой совет? Он касался конкретного шкафа, показанного в фотках ТС. Там проблем с выниманием ИБП не будет. А если ты гонишь, что такие, "как мы" ставят ИБП в навесные шкафы с затруднённым доступом - так лучи поноса изливай в сторону косячников, а не мою.
И ещё: Вам сложно что-то обслуживать? Предложи свой простой вариант. Обсудим плюсы и минусы.
ЗЫ. А вот нахера на ЯПе перепосты с других ресурсов, от первого лица, без указания в первом посте, что честнотянутое и автор другой? Такие моменты на ЯПе модерируются?
=== Вот честно, обидно: Думал - помогу советом, а так только зря писал... =(
Это сообщение отредактировал AnTim - 11 апр 2013 в 20:43
Да. В последнем, на второй странице. Моя вина, замылился глаз, просмотрел. Но вопрос открыт: почему нельзя указывать источник в первом сообщении?
Это сообщение отредактировал AnTim - 11 апр 2013 в 20:45
