Как я впервые укладывал много кабеля, 39 фото+ текст

Пару лет назад компания, которую администрирую, расширялась и переехала в новое, более обширное, помещение. Арендодатель сдал нам голую площадь, на которой строители возводили стены, электрики тянули проводку, ну а я, впервые для себя, побывал в роли монтажника СКС. Данный пост является просто фото-отчетом, может кому-нибудь будет интересно посмотреть, а люди, у которых монтажные работы — хлеб, выдадут какие-нибудь замечания и поругают за кривизну работы. Прошу под кат(осторожно, много фотографий).

Суммарно от кабинетов до волшебной комнаты (серверной) было протянуто 4,5км проводов. Всего было ~70 кабелей под интернет, ~60 под телефонию, ~50 СКД и 16 под аналоговое видеонаблюдение. Работу выполнял в одиночку, разве что, на пару дней брал помощника, чтоб проложить кабель в лоток и дотянуть все богатство до серверной.

После того, как все лежало в моем «кабинете», выглядела эта вакханалия вот так:

...

Первым делом, занимаемся рассортировкой кабеля по его прямому назначению. Начинаем с телефонии:

Далее, начинаем распутывать сетевой кабель:

...

После приступаем к самому легкому, видеокабелю:

...

И осталось дело за малым, кабель СКД:

...

Общий вид коллажа:

Немного отсортировываем и у самого выхода из лотка:

Дальше нам понадобится проволочный лоток, для укладки в него(или на него) кабеля:

...

С проволочным лотком вышел небольшой казус.

В магазине, где закупался монтажными вещами, к лотку не оказалось крепежа, вернее, был в каталоге единственный крепеж с непонятной картинкой, менеджер сам понять не смог, что это за ерунда. В итоге, оказалось, что крепеж для потолочного крепления, а мне-то нужен для настенного. Ну делать было нечего, вышел из положения так — поехал на строительный рынок, приобрел металлические полоски, толщиной в 5мм, с батей в гараже просверлили дырки по краям под болты, согнули полосы в тисках, получилась фигура в виде П, приобрел болты + большие шайбы и вот что получилось:

Внизу от пола как раз крепеж для потолка, хоть на что-то сгодился:

Дальше начинаю укладывать кабель. Сперва, прокладка в самый дальний угол — кабель под СКД:

Затем, под видеонаблюдение:

Посмотрел я на это дело, не понравилось мне, решил переделать:

...

...

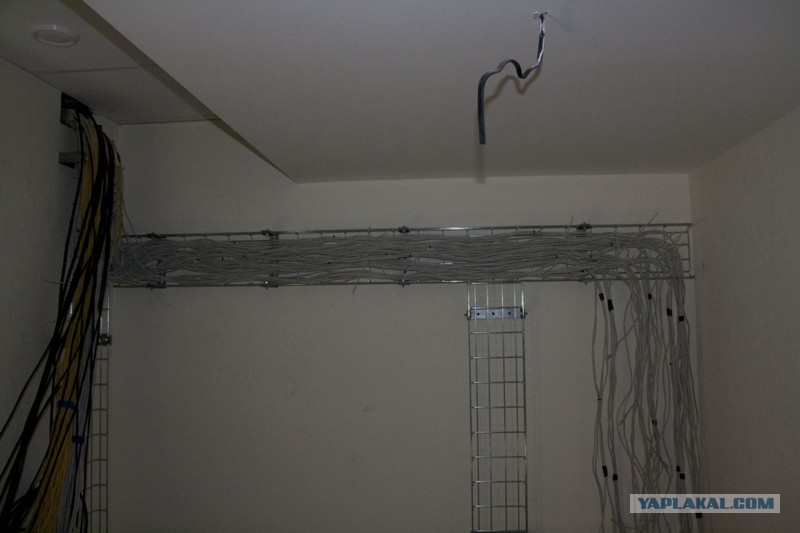

Далее, укладываем оствшийся кабель:

...

...

После нудных работ с проволочным лотком, приступаем к нудным работам с коммутационной стойкой. В нее я завел кабель телефонии и локальной сети и начал расшивать патч-панели под сеть:
