Принимайте тоже в свои ряды.С паяльником с 11 класса.Сделал в одной комнате мастерскую,напичкал оборудованием.Паяльная станция,разнообразные "латры",сделал ванну для травления плат.Платы делаю ЛУТом,печатки рисую в спринте.Бумагу для плат использую такую,платы отлично получаются.
А что это за бумага такая?
На Али покупаю,типа термотрансферная.Заходишь на Али и в поиске вбиваешь pcb paper,результаты увидишь будет бумага эта.
Спасибо. А как она себя в принтере ведёт? Не зажевывается? Одноразовая? Как отклеивается? -- Я там это. Фотку ножниц прилепил. Это сообщение отредактировал smekalof - 21 окт 2016 в 00:33
Принимайте тоже в свои ряды.С паяльником с 11 класса.Сделал в одной комнате мастерскую,напичкал оборудованием.Паяльная станция,разнообразные "латры",сделал ванну для травления плат.Платы делаю ЛУТом,печатки рисую в спринте.Бумагу для плат использую такую,платы отлично получаются.
А что это за бумага такая?
На Али покупаю,типа термотрансферная.Заходишь на Али и в поиске вбиваешь pcb paper,результаты увидишь будет бумага эта.
Спасибо. А как она себя в принтере ведёт? Не зажевывается? Одноразовая? Как отклеивается?
Принтер нр1018 берет отлично ее.Утюгом приглаживать с нажимом минуты 3-5,утюг у меня на максимуме температуры стоит.Потом потихоньку снимать.Тут уже надо тренироваться.Я тренировался на трех листах.Бывает остается слой типа полиэтилена,но он снимается легко зубочисткой.На ютубе есть видео и лучше потренироваться.Да одноразовая.
Это сообщение отредактировал tutlik - 21 окт 2016 в 00:34
Прошу занести в протокол эти слова на случай, если мне кто-то скажет, что с фоторезистом возни больше. А главное, вот ни за что не поверю, что из-за температурного расширения бумаги рисунок не уезжает. Ну ладно на односторонней ПП, но на двусторонней, да еще с большой площадью... P.S. Преклоняюсь перед Вашим увлечением. Я дочери тоже говорю, учись, это увлекательно. Не, не интересно ей.
С фоторезистом легче в вопросе совмещения слоев, но лишняя химия, засветка, да резист не бесплатный в конце концов... В общем я привыкла так давным давно... Факт есть факт, не уезжает, или просто не замечала, тк не мешало. Единственное, большие платы с А4 надо очень медленно охлаждать, иначе из-за неравномерности температурного расширения отрывает бумагу от платы, зачастую с дорожками вместе.
Я так же, ну иногда может ножницами по металлу режу. Пыль-да-пыль кругом... стекляшечка, такая вкуснятка. Хочется что-нибудь типа гильотинных ножниц заиметь.
Пыль при сверлении, от нее никуда не деться. Все остальное поливая водичкой и никакой пыли.
Пользуясь случаем спрошу- понравилась фишка строительных пылесосов- автоматическое включение вместе с инструментом. Есть самодельный пылесос, хочу на него так сделать. В чем принцип включения, как выглядит схема?
Это сообщение отредактировал ходитель - 21 окт 2016 в 00:42
Различаю "на глазок" лампочки на 2.5 и 3.5V, по весу кондеры на 50мкф-16В от 100мкф-1000В, чипы КР580ВМ80А от Z80 по набору команд. В критических ситуациях всегда режу красный провод! Берете?
Нет!В критических ситуациях правильный гуру режет всегда синий!
smekalof по ножницам,у меня обычные по металлу,когда решежь пальцы иногда прищекивает не слабо.А эти по ходу хорошие.
Пальцы - фиг с ним можно одну ручку и в тисочки зажать, меня в простых больше напрягало что заготовка при резке (мелкая, до 10 см ещё ничего, а вот больше 15) сильно загибалась, и после выравнивания и всех "танцев" какая-нибудь дорога возьмёт да и отвалится.
Пользуясь случаем спрошу- понравилась фишка строительных пылесосов- автоматическое включение вместе с инструментом. Есть самодельный пылесос, хочу на него так сделать. В чем принцип включения, как выглядит схема?
Не знаю. Что-бы можно было подключить к любому уст-ву я бы попробовал замутить по возникающему току в проводе инструмента? Типа включил перфоратор, ток побежал по проводу, возбудил обмоточку на одном из проводов, напружка с неё приоткрыла базу и пошло-поехало.. и-не-шку прилепить для чёткости, ёмкостей на вход и выход для устранения "дребезга", мосфетик включающий реле включающее пылесос В принципе раскурить можно если что. И смонтировать всё это дело в удлиннитель с тройником.
Это сообщение отредактировал smekalof - 21 окт 2016 в 01:05
Различаю "на глазок" лампочки на 2.5 и 3.5V, по весу кондеры на 50мкф-16В от 100мкф-1000В, чипы КР580ВМ80А от Z80 по набору команд. В критических ситуациях всегда режу красный провод! Берете?
Нет!В критических ситуациях правильный гуру режет всегда синий!
Правильный, но начинающий гуру не режет провода, а отрубает питание от схемы. Иногда автоматом на лестничной площадке, куда он телепортировался, покинув эпицентр взрыва, но успев насладиться прекрасным видом опадающего вокруг красивого конфети из конденсаторной ленты. (мне было 15 лет и кондеры были еще без клапанов).
Пользуясь случаем спрошу- понравилась фишка строительных пылесосов- автоматическое включение вместе с инструментом. Есть самодельный пылесос, хочу на него так сделать. В чем принцип включения, как выглядит схема?
Не знаю. Что-бы можно было подключить к любому уст-ву я бы попробовал замутить по возникающему току в проводе инструмента? Типа включил перфоратор, ток побежал по проводу, возбудил обмоточку на нём, напружка с неё приоткрыла базу и пошло-поехало..

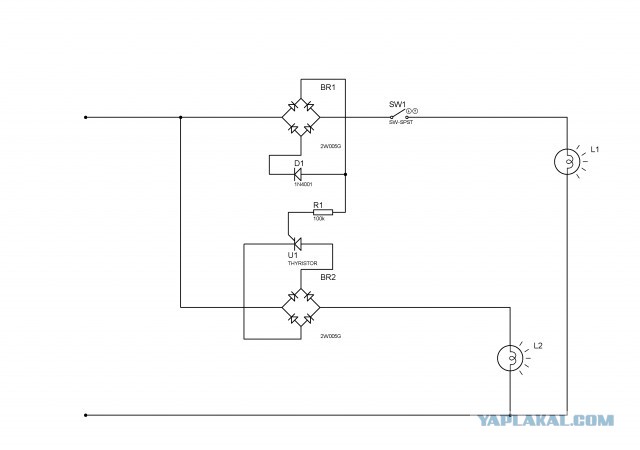

Можно использовать падение на диоде в диагонале моста диодного, самое простое.
Типа включил перфоратор, ток побежал по проводу, возбудил обмоточку на одном из проводов, напружка с неё приоткрыла базу и пошло-поехало.. и-не-шку прилепить для чёткости, ёмкостей на вход и выход для устранения "дребезга", мосфетик включающий реле включающее пылесос
Не, не осилит. В порядке примитивизации. Шунт, диодный мост, кондер, реле с низковольтной катушкой.
Пользуясь случаем спрошу- понравилась фишка строительных пылесосов- автоматическое включение вместе с инструментом. Есть самодельный пылесос, хочу на него так сделать. В чем принцип включения, как выглядит схема?
Не знаю. Что-бы можно было подключить к любому уст-ву я бы попробовал замутить по возникающему току в проводе инструмента? Типа включил перфоратор, ток побежал по проводу, возбудил обмоточку на нём, напружка с неё приоткрыла базу и пошло-поехало..
Можно использовать падение на диоде в диагонале моста диодного, самое простое.
Так то так. Но тогда не будет универсальности. Не нужно мешать работать инструменту от переменного тока. А если взять наводку от провода, то хоть электроплитку подключай
Типа включил перфоратор, ток побежал по проводу, возбудил обмоточку на одном из проводов, напружка с неё приоткрыла базу и пошло-поехало.. и-не-шку прилепить для чёткости, ёмкостей на вход и выход для устранения "дребезга", мосфетик включающий реле включающее пылесос
Не, не осилит. В порядке примитивизации. Шунт, диодный мост, кондер, реле с низковольтной катушкой.
Да там и четверти вольта хватит затвор полевика приоткрыть. В магнитофонных головках на предусилках вообще миливольты раскачивались успешно.
Можно использовать падение на диоде в диагонале моста диодного, самое простое.
Так то так. Но тогда не будет универсальности. Не нужно мешать работать инструменту от переменного тока. А если взять наводку от провода, то хоть электроплитку подключай

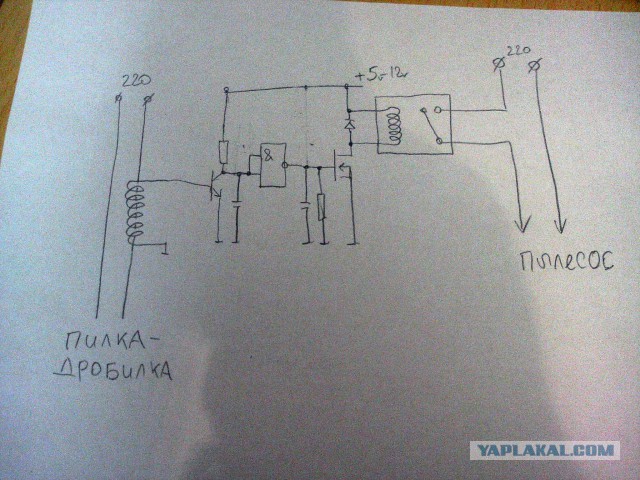

По скорячку набросал. Может чего не учёл. Подправил.
собирал как то подобную схему. токовый транс. мост. твердотельное реле. мягкий запуск(мягкий запуск если пылесос не колекторный типа AMETEK 117416. у него кондеров повходу почти тысяча мкф). транс мотаем на произвольном ферите чтоб при нагрузке ватт в 500 чуть больше чем 2.7в было.мост шотковановый. кондерчик небольшой иначе твердотелка может не пуститься.
все.
без мягкого запуска за пять минут скидаю конструкцию. вместе с поиском запчастей в столе.
Это сообщение отредактировал drvz - 21 окт 2016 в 01:58

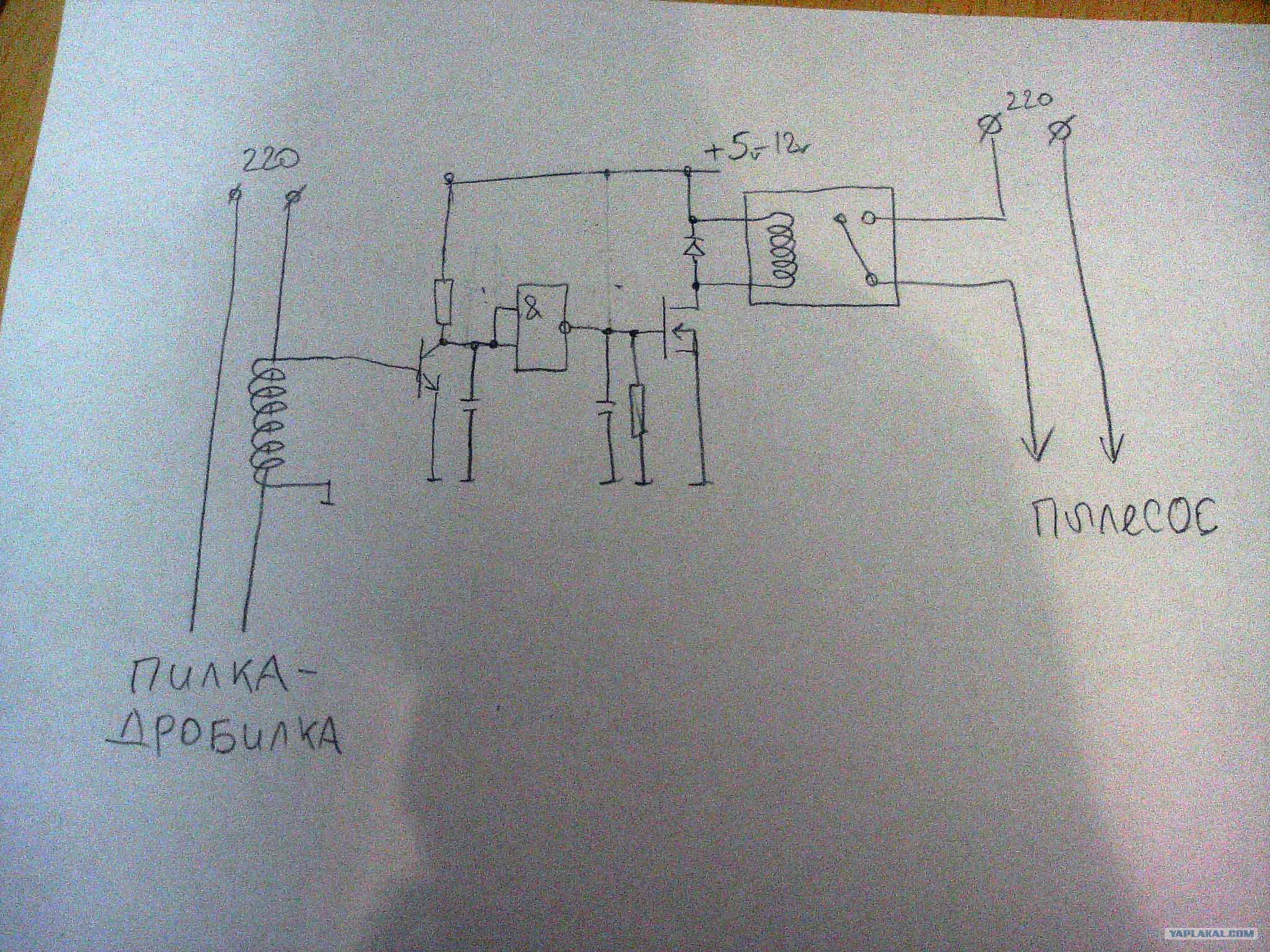

По скорячку набросал. Может чего не учёл. Подправил.
собирал как то подобную схему. токовый транс. мост. твердотельное реле. мягкий запуск(мягкий запуск если пылесос не колекторный ). без мягкого запуска за пять минут скидаю конструкцию. вместе с поиском запчастей в столе.
Закидывай проверенную схему. А то мы тут велосипеды изобретаем.
По скорячку набросал. Может чего не учёл. Подправил.
собирал как то подобную схему. токовый транс. мост. твердотельное реле. мягкий запуск(мягкий запуск если пылесос не колекторный ). без мягкого запуска за пять минут скидаю конструкцию. вместе с поиском запчастей в столе.
Закидывай проверенную схему. А то мы тут велосипеды изобретаем.
основной загон в твердотельном реле. ей по включению диодик зажечь надо.

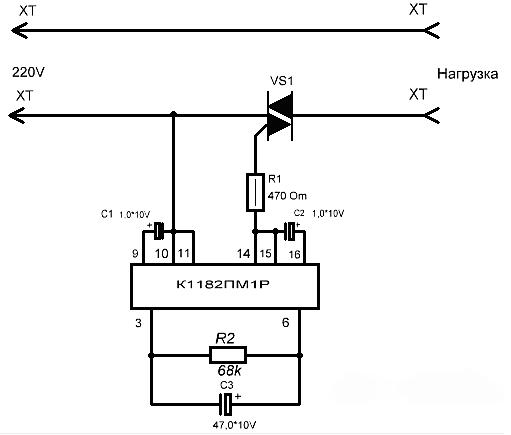

при нагрузке диод зажег? все . ставь твердотелку и работай. мягкий запуск на кр1182пм1 его схему прилагаю. остальное просто как валенок
Это сообщение отредактировал drvz - 21 окт 2016 в 02:05
