Мужчины, я дико извиняюсь, но одиннадцать страниц от домашних и профессиональных электронщиков и тишь да благодать в теме. А где холивар какой-нибудь, где экшн? А давайте по радиолюбительским технологиям советами поделимся? У каждого ведь есть свои секреты и наработки в творчестве. Откроем, так сказать, этот ящик Пандоры. Накину. Я считаю ЛУТ гениальным изобретением. Первые свои платы по этой технологии я сделал печатая на лазерном принтере в одной богатой организации по блату. О домашних лазерниках тогда еще и не слыхали. Но у меня и требования тогда к ПП были никакие - лишь бы с рейсфедером не сидеть. Сейчас я считаю, что нормальную плату ЛУТом не сделать, как не пыжься. Только фоторезист. Жидкий я не освоил, врать не буду, а пленочный без проблем, и качество вполне достойное. Сконструячил себе такую установку из старого сканера и вперед - 0,2/0,2 без брака; 0,15/0,15 в достаточно стабильном качестве; 0,1/0,15 тоже получалось, но там пипец как надо плату готовить под поклейку, и фотошаблон еще поищешь на чем печатать, и все-равно брака уже очень много, похоже все-таки боковой засвет достаточно сильный, ну или разрешающей способности пленки уже не хватает.
Nivel, бро, эт тока макетки и тестовые платы шлепать. Китай здеся рулит. По Герберам сделают дешево и сердито. Без пиздюлей от жены за обилие химии на полу
Nivel, бро, эт тока макетки и тестовые платы шлепать. Китай здеся рулит. По Герберам сделают дешево и сердито. Без пиздюлей от жены за обилие химии на полу
Заказываю у наших. Интересен китайский вариант. Дорого ли? Долго ли? Много ли мозгоёбства? Работают ли с ДипТрэйсом?
Nivel Ранее уже писала в одной своей теме, как улучшить ЛУТ: Печатается на мелованной бумаге, проглаживается все как обычно. Но после не отмачивается, оттирается пальцами бумага, а бросается плата вместе с бумагой в раствор лимонной кислоты. Через некоторое время бумажка отвалится сама. Дорожки 0,2мм получаются таким образом легко, а большего для хоббийных целей и не надо. Это сообщение отредактировал AlDianochka - 20 окт 2016 в 23:42
Да Nivel, соглашусь с предыдущим оратором, ЛУТ охуенен, но чисто для макеток и прототипов. Когда делаешь 200-300 штук время дороже Хотя я ЛУТую по старинке: принтер, подложка от плёнки-самоклейки и ламинатор. Подложка вот такая охуенна (какой-то товарищ в инете сообщил).
Nivel Ранее уже писала в одной своей теме, как улучшить ЛУТ: Печатается на мелованной бумаге, проглаживается все как обычно. Но после не отмачивается, оттирается пальцами бумага, а бросается плата вместе с бумагой в раствор лимонной кислоты. Через некоторое время бумажка отвалится сама. Дорожки 0,2мм получаются таким образом легко, а большего для хоббийных целей и не надо.

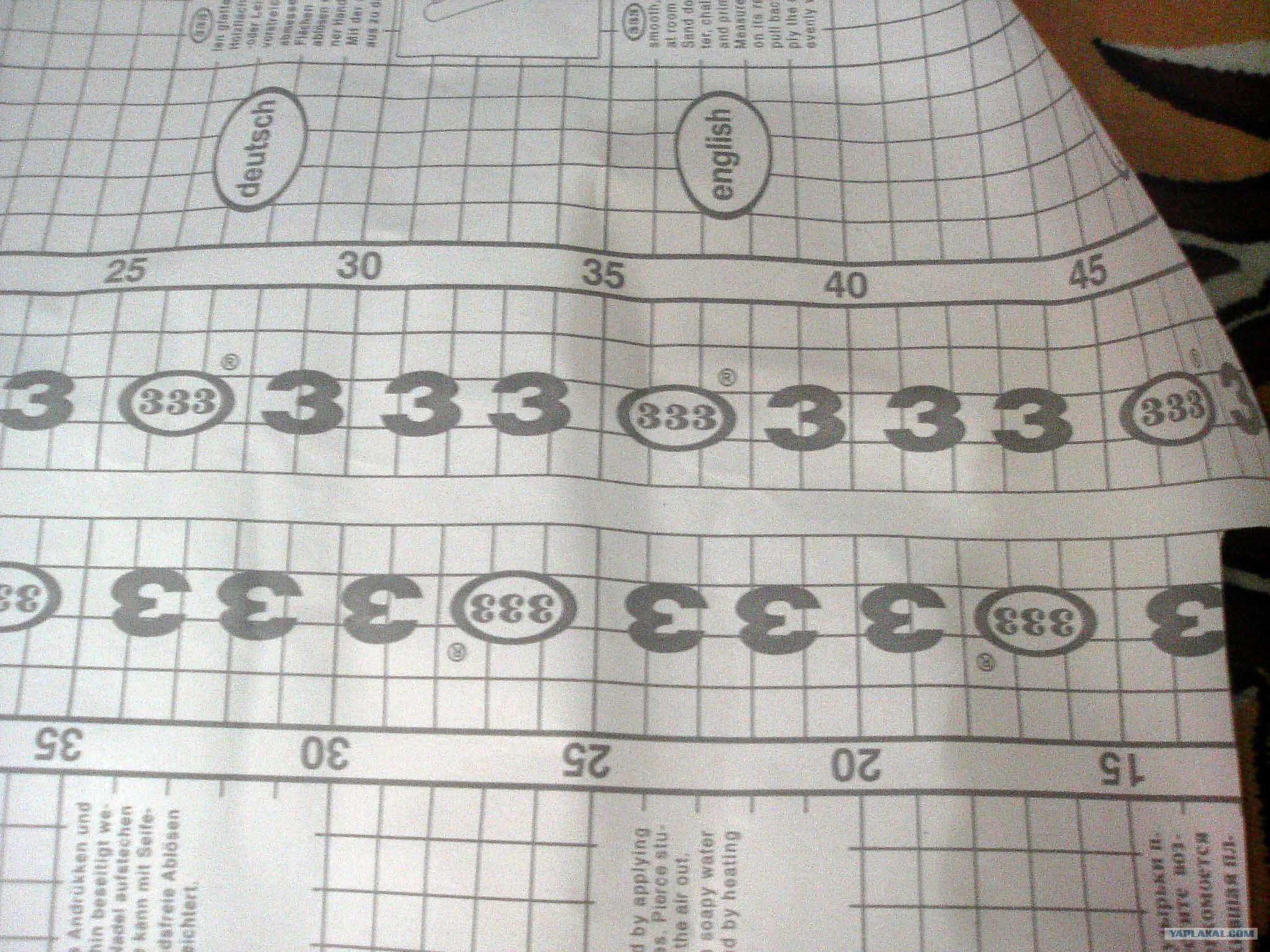

Раньше тоже мелованной пользовался. 333 понравилось больше. (только именно такая ) Рекомендую попробовать. Она "жирная" и прекрасно отстаёт сама.
Хотя про лимонку не знал, попробую обязательно, для расширения кругозора и опыта Это сообщение отредактировал smekalof - 21 окт 2016 в 00:00
Nivel, бро, эт тока макетки и тестовые платы шлепать. Китай здеся рулит. По Герберам сделают дешево и сердито. Без пиздюлей от жены за обилие химии на полу
Заказываю у наших. Интересен китайский вариант. Дорого ли? Долго ли? Много ли мозгоёбства? Работают ли с ДипТрэйсом?
Жрут воробьев Работают со всем подрял. От лайаута до боллее продвинутых. У наших запрашивал - цены ахуеть - раза в 3 точно разница была Мозгоепство начинается только в тот момент когда торгуешься. Я это делаю принципиально.
Долго. Надо ждать, пока долетит до РФ. А так, за 5-7 дней шлепают
Жрут воробьев Работают со всем подрял. От лайаута до боллее продвинутых. У наших запрашивал - цены ахуеть - раза в 3 точно разница была Мозгоепство начинается только в тот момент когда торгуешься. Я это делаю принципиально.
Долго. Надо ждать, пока долетит до РФ. А так, за 5-7 дней шлепают
Хммм Если что-то неспешное, то очень даже соблазнительно. Ссылочкой проверенной не поделитесь? А то цены и впрямь в последнее время напрягают .
Принимайте тоже в свои ряды.С паяльником с 11 класса.Сделал в одной комнате мастерскую,напичкал оборудованием.Паяльная станция,разнообразные "латры",сделал ванну для травления плат.Платы делаю ЛУТом,печатки рисую в спринте.Бумагу для плат использую такую,платы отлично получаются.
Самоклейку 333 еще надо поискать, не в первом же она магазине есть. А мелованной полно - рекламные буклеты, журналы... Кстати, подложка многоразовая?
Встречается довольно-таки часто. Даже в нашем 5-тысячном ПГТ нашлась Правда продавцы подтупливают не понимая зачем я осматриваю обратную сторону Можно использовать многократно. Сколько не знаю. Последний лоскут я использовал три раза, потом он где-то опять затерялся. И да! Совсем забыл. Подложку обязательно нужно приклеить к обычному листу, чтоб принтер не зажрал.
За пределами платы делаешь 3-4 перекрестия, расстраиваешь слои. Переводишь и травишь первый слой, предварительно второй покрыв лаком. Смываешь лак, на перекрестиях сверлишь отверстия. На бумаге второго слоя прокалываешь иголкой эти перекрестия и совмещаешь с отверстиями. Прижимаешь, гладишь. Если сошлось, первый слой лакируешь, второй травишь. Это если большая и сложная плата. С мелочевкой в программе разделяешь слои так, чтоб свернув бумагу по линии оси они совпали. Вкладываешь в листик плату и проглаживаешь сразу оба. Но так больше шанса брака.
Принимайте тоже в свои ряды.С паяльником с 11 класса.Сделал в одной комнате мастерскую,напичкал оборудованием.Паяльная станция,разнообразные "латры",сделал ванну для травления плат.Платы делаю ЛУТом,печатки рисую в спринте.Бумагу для плат использую такую,платы отлично получаются.
Nivel, бро, эт тока макетки и тестовые платы шлепать.
Само собой. Исключительно одиночные домашние поделки и прототипы. Хотя, есть задумка освоить и паяльную маску, но, чую, неблагодарное это дело в домашнем исполнении.
Принимайте тоже в свои ряды.С паяльником с 11 класса.Сделал в одной комнате мастерскую,напичкал оборудованием.Паяльная станция,разнообразные "латры",сделал ванну для травления плат.Платы делаю ЛУТом,печатки рисую в спринте.Бумагу для плат использую такую,платы отлично получаются.
Принимайте тоже в свои ряды.С паяльником с 11 класса.Сделал в одной комнате мастерскую,напичкал оборудованием.Паяльная станция,разнообразные "латры",сделал ванну для травления плат.Платы делаю ЛУТом,печатки рисую в спринте.Бумагу для плат использую такую,платы отлично получаются.
А что это за бумага такая?
На Али покупаю,типа термотрансферная.Заходишь на Али и в поиске вбиваешь pcb paper,результаты увидишь будет бумага эта.
Чаще всего полотном от ножовки по металлу, держа его в руке. Довожу в размер об рашпиль (рашпиль на столе лежит, а платой по нему вожу). Внутренние вырезы либо микродрелью с абразивным диском, либо высверливаю и довожу надфилем.
За пределами платы делаешь 3-4 перекрестия, расстраиваешь слои. Переводишь и травишь первый слой, предварительно второй покрыв лаком. Смываешь лак, на перекрестиях сверлишь отверстия. На бумаге второго слоя прокалываешь иголкой эти перекрестия и совмещаешь с отверстиями. Прижимаешь, гладишь. Если сошлось, первый слой лакируешь, второй травишь.
Прошу занести в протокол эти слова на случай, если мне кто-то скажет, что с фоторезистом возни больше. А главное, вот ни за что не поверю, что из-за температурного расширения бумаги рисунок не уезжает. Ну ладно на односторонней ПП, но на двусторонней, да еще с большой площадью... P.S. Преклоняюсь перед Вашим увлечением. Я дочери тоже говорю, учись, это увлекательно. Не, не интересно ей.
Чаще всего полотном от ножовки по металлу, держа его в руке. Довожу в размер об рашпиль (рашпиль на столе лежит, а платой по нему вожу). Внутренние вырезы либо микродрелью с абразивным диском, либо высверливаю и довожу надфилем.
Так же все режу и делаю,есть в планах приобрести гильотину для резки текстолита,есть маленькие для дома как раз.
Чаще всего полотном от ножовки по металлу, держа его в руке. Довожу в размер об рашпиль (рашпиль на столе лежит, а платой по нему вожу).

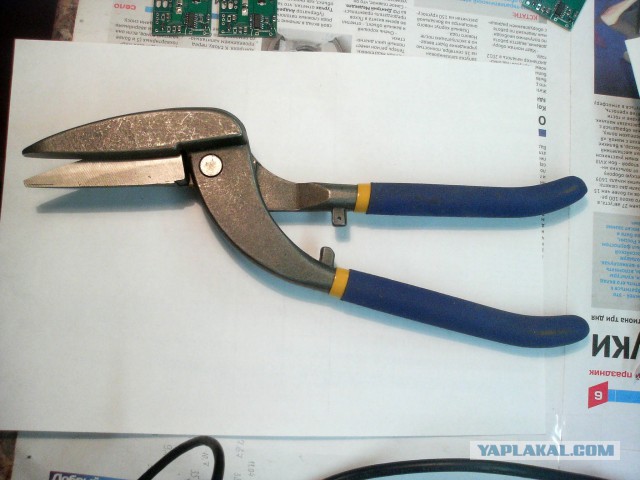

Я так же, ну иногда может ножницами по металлу режу. Пыль-да-пыль кругом... стекляшечка, такая вкуснятка. Хочется что-нибудь типа гильотинных ножниц заиметь.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей)

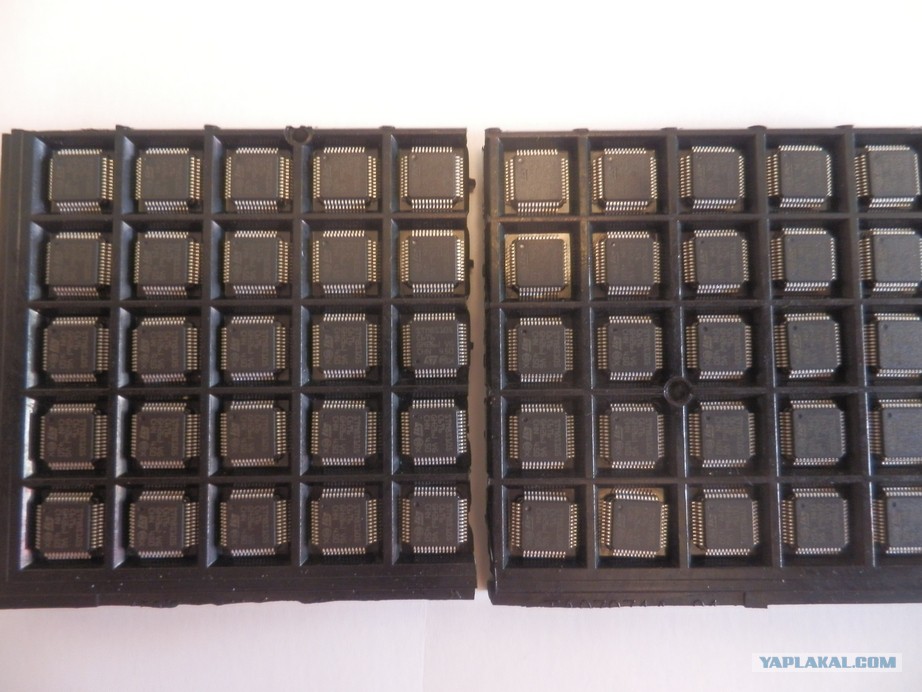

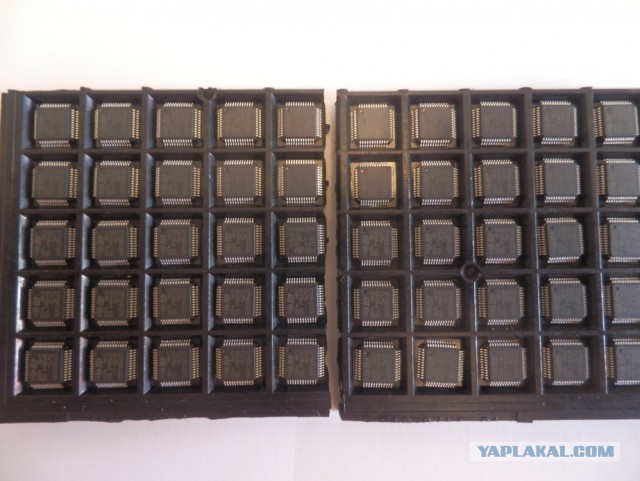

СТМ по цене семечек, сам нагрёб их на радостях
)
Если что-то неспешное, то очень даже соблазнительно.
Прошу занести в протокол эти слова на случай, если мне кто-то скажет, что с фоторезистом возни больше.
А главное, вот ни за что не поверю, что из-за температурного расширения бумаги рисунок не уезжает. Ну ладно на односторонней ПП, но на двусторонней, да еще с большой площадью...
бляяяаа забыл фотку прилепить
Гильотинка такого эффекта не даст.
