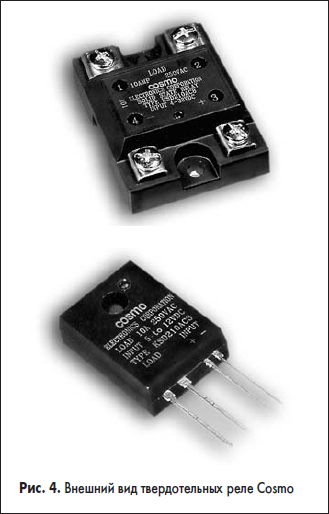

фотки недорогих твердотелок COSMO.покупал разные до 40ампер есть на них индикация. токовый транс мотаем пока под нагрузкой он не засветится. кондер ставим 4.7 мкф (задержка будет 1-3 сек при выключении) диодный мост произвольный.
прикол схемы в том,что если от 100вт нагрузки поедет и от 5-7квт нагрузки тоже вполне себе будет работать. и не почахнет.
Это сообщение отредактировал drvz - 21 окт 2016 в 02:15

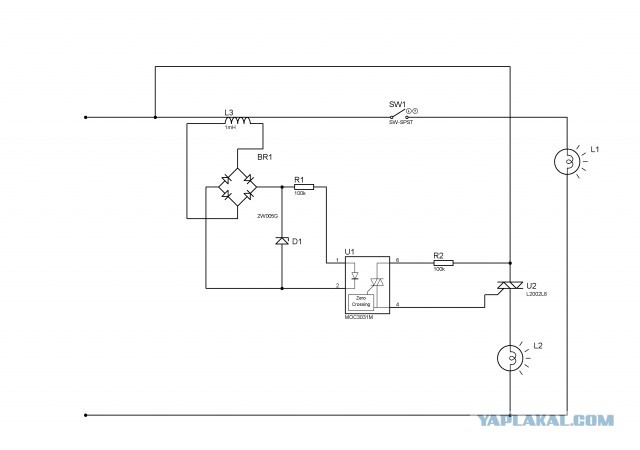

толком все тоже самое ,только без резюков и семистора . вместо U1 твердотелка.
спалить толком нереально.
хотя семистор вышибает при включении импульсника на раз. для чего 1182 и ставлю.
и настройки толком не требует.на минимальной нагрузке на твердотелке диод зажегся- хватит витков.
и собирается на коленке и можно вообще без кузова. на твердотелку мост приклеил ,кондерчик повесил. транс мотнул (можно дросселюгу из импульсника заюзать , или ферит с любой мамки снять и одной жылой из витухи намотать) да толком и все. кроме шуток соберу минут за пять.
Это сообщение отредактировал drvz - 21 окт 2016 в 02:24
толком все тоже самое ,только без резюков и семистора . вместо U1 твердотелка.
спалить толком нереально.
хотя семистор вышибает при включении импульсника на раз. для чего 1182 и ставлю.
и настройки толком не требует.на минимальной нагрузке на твердотелке диод зажегся- хватит витков.
Не соображу. 1182 стоит в какой цепи?
по выходу с твердотелки схемка собирается. и только при условии что потом питаем нечто типа лютого импульсника с немалыми кондерами по входу иначе твердотелку или семистор вышибет тут же
по выходу с твердотелки схемка собирается. и только при условии что потом питаем нечто типа лютого импульсника с немалыми кондерами по входу иначе твердотелку или семистор вышибет тут же
Аааа, понял. ) Так я смотрю в сторону зеро-кросинг, там легче тиристору
по выходу с твердотелки схемка собирается. и только при условии что потом питаем нечто типа лютого импульсника с немалыми кондерами по входу иначе твердотелку или семистор вышибет тут же
Аааа, понял. ) Так я смотрю в сторону зеро-кросинг, там легче тиристору
ну твердотелка сама тоже через ноль включает. только если по нагрузке 1000мкф на 400в ниче не поможет . ток при включении лютый больно
я лет 15 назад все понять не мог. трех киловый моторий заводится. а полукиловый импульсник палит конструкцию. не ну как так то? а вот как то так.
короче схема проверенная .тупая как брянский лес. и надежная как валенок.
Это сообщение отредактировал drvz - 21 окт 2016 в 02:39
drvz Всё равно 1182 "колхозная" микросхема, когда то давно пробовал управлять ей через оптопару, нелинейность жуткая.
да и хрен то на нее. не в ней прикол. толком нужна она для частных случаев. (то бишь особо редких) или когда нагрузка в момент запуска потребляет сильно больше ,чем расчетная мощность семистора ,ну или пары теристоров. и вообще ее терморезистором можно заменить (ну те которые холодные 5-20ом а нагреваясь под нагрузкой сопротивление до нуля роняют .скорость запуска я радиатором на них регулил). только их подчас на подобные токи найти проблематично.
Это сообщение отредактировал drvz - 21 окт 2016 в 02:49

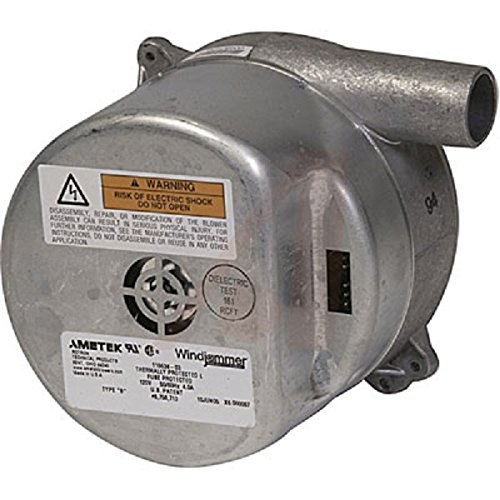

пылесосы ой разные бывают. вот с такого 60 амперный семистор вышибает на раз. у него мотор бесколекторный .
Прикольно, на нем 4.5А написано. 120В правда

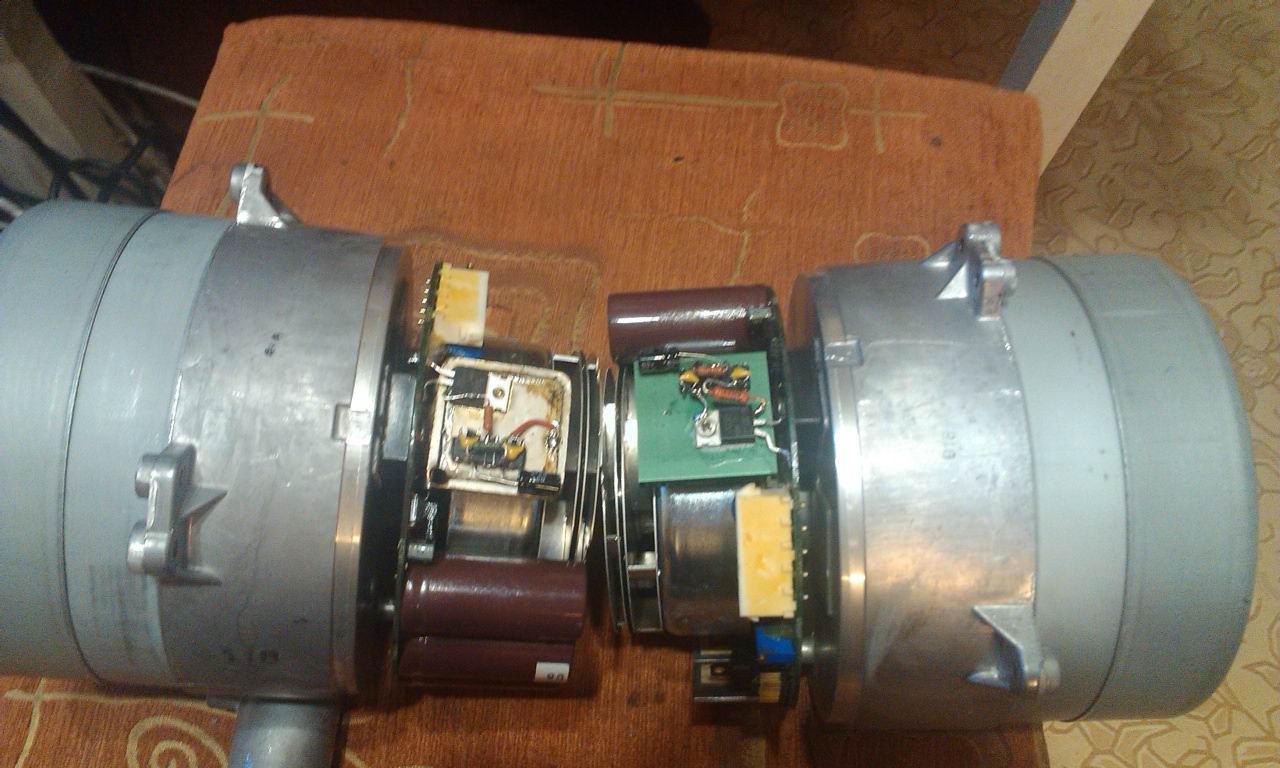

я фотку произвольную ткнул ибо в интернете проще найти ,чем у себя . а предметно включал 117416-03 удар в удар по виду. вот пара этих гадов прям со встроенными схемами запуска.(фотки без крышек)
Это сообщение отредактировал drvz - 21 окт 2016 в 03:01
Я беру шаблон, по которому будет делаться засвет. Накерниваю кусок платы, на который все собираюсь переносить. Сверлю дыровки 0,7 мм строго вертикально. Уже только после этого начищаю плату, наношу фоторезист, засвечиваю через шаблон. Совмещаю как раз по отверстиям. Проявляю и травлю.
Маску попробовал Динамаск 5000. Суперррррр! Только печь точная нужна. 145-150 гр. У меня такая просто была :)
Это сообщение отредактировал radiogubitel - 21 окт 2016 в 07:54
Жрут воробьев Работают со всем подрял. От лайаута до боллее продвинутых. У наших запрашивал - цены ахуеть - раза в 3 точно разница была Мозгоепство начинается только в тот момент когда торгуешься. Я это делаю принципиально.
Долго. Надо ждать, пока долетит до РФ. А так, за 5-7 дней шлепают
Хммм Если что-то неспешное, то очень даже соблазнительно. Ссылочкой проверенной не поделитесь? А то цены и впрямь в последнее время напрягают .

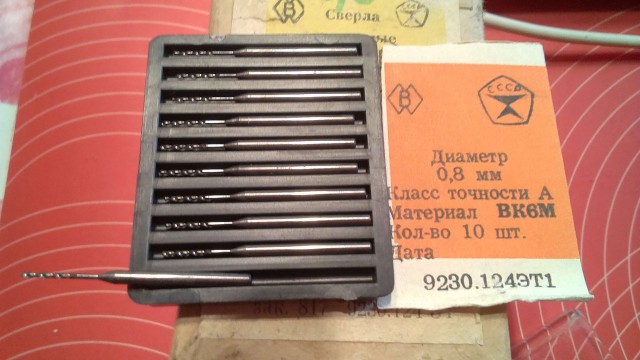

если кстати надо кому есть сверла 0,8 твердосплавные из Вольфрамокобальтова сплава ВК6-М используются для промышленного сверления печатных плат. в количестве. если надо кому ,пишем в личку. только Питер.
Это сообщение отредактировал drvz - 21 окт 2016 в 11:29
Жрут воробьев Работают со всем подрял. От лайаута до боллее продвинутых. У наших запрашивал - цены ахуеть - раза в 3 точно разница была Мозгоепство начинается только в тот момент когда торгуешься. Я это делаю принципиально.
Долго. Надо ждать, пока долетит до РФ. А так, за 5-7 дней шлепают
Хммм Если что-то неспешное, то очень даже соблазнительно. Ссылочкой проверенной не поделитесь? А то цены и впрямь в последнее время напрягают .
если кстати надо кому есть сверла 0,8 твердосплавные из Вольфрамокобальтова сплава ВК6-М используются для промышленного сверления печатных плат. в количестве. если надо кому ,пишем в личку. только Питер.
А цена то какая? И количество? 10 штук это мало, особенно для советских. Импортные (вроде Чехословакия, хз, зелененькая коробочка на 25 штук) более живучи.
Вы хотите их попробовать поремонтировать? А вы потом не охуеете когда вам предъявят счет за размороженный фургон лосося, потому как отказал блок управления кондером, который вы ремонтировали?
Может,он электрошокер пытается отремонтировать или умножитель? Я от таких ремонтов давно отказался - не нашел способа растворить или расплавить компаунд.

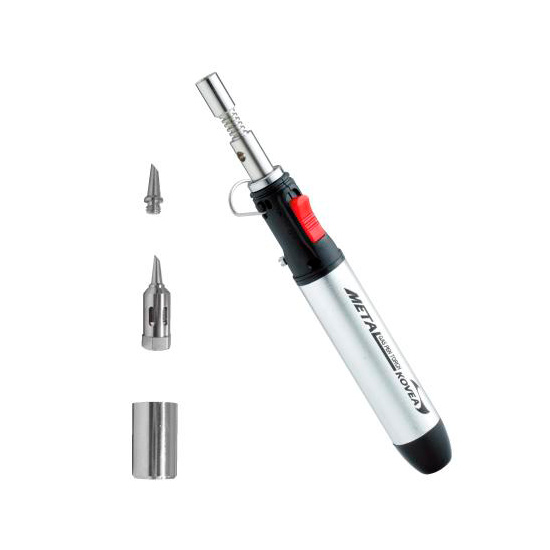

Недавно понадобилось кой чего пропаять в машине,заказал у китайцев такой вот газовый паяльник.Удобная вещь - никакого электричества не надо и паяет хорошо.
Кстати хочу заметить что современные чипы, видики в частности на прогрев практически не реагируют. А интел вообще прогревать бесолезно. Они просто мруть
Видюха ати 7770 чип с периодичностью раз в месяц прогреваю.Второй год уже.Новую идти лень покупать
Чёто вспомнилось. По резке заготовок: Где-то проскакивало, что кто-то огрызком полотна пилы по металлу, крайним её зубчиком, по линейке, делал типа скрайбирование. Только вот совершенно не помню чем это закончилось.
