Нужна теоретическая помощь электриков!

Подавляющее большинство путает многопроволочную жилу и многожильный кабель.

Шщз так что, правда 5/0.23 надо на трехфазном вводе считать?

Цитата (kocmo300 @ 10.02.2018 - 00:39)

Шщз так что, правда 5/0.23 надо на трехфазном вводе считать?

Точнее 14 делим на 3 и делим 0. 23.

Цитата (dimonster79 @ 10.02.2018 - 00:30)

Цитата (шщз @ 10.02.2018 - 00:16) Цитата (cupol77 @ 9.02.2018 - 22:00) До счетчика 32А, после - 25А. У тебя максимальная мощность 15 кВТ. Суммарно. Значит по 5 кВт на фазу. 5кВт\220В=22,7А У кого то и 40А стоит. Но при новом подключении могут возникнуть нюансы. Дело не в воровстве - ты же за всё платишь, а чтобы "всем хватило" и чтобы "линию не перегрузить". 1 "квадрат" меди легко выдержит 10А, теплый будет, но не горячий. То есть 4мм2 выдержат и 40А и 60А. Но для 40А лучше взять 6мм2. Надежнее. Не вводи люде в заблуждение. 2.5 кв мм ещё выдержат 25А, 4 40- нет. опять же зависит сколько жил. Насколько я помню, 23 ампера держат 1.5 кв мм открыто

Да 23А для провода(не кабеля) и если учесть что он будет нагреваться до температуры +65, ну и то что чисто ГОСТовских проводов у нас нет)

Надо зрить в корень

Цитата (Energohelp @ 10.02.2018 - 00:44)

Цитата (dimonster79 @ 10.02.2018 - 00:30) Цитата (шщз @ 10.02.2018 - 00:16) Цитата (cupol77 @ 9.02.2018 - 22:00) До счетчика 32А, после - 25А. У тебя максимальная мощность 15 кВТ. Суммарно. Значит по 5 кВт на фазу. 5кВт\220В=22,7А У кого то и 40А стоит. Но при новом подключении могут возникнуть нюансы. Дело не в воровстве - ты же за всё платишь, а чтобы "всем хватило" и чтобы "линию не перегрузить". 1 "квадрат" меди легко выдержит 10А, теплый будет, но не горячий. То есть 4мм2 выдержат и 40А и 60А. Но для 40А лучше взять 6мм2. Надежнее. Не вводи люде в заблуждение. 2.5 кв мм ещё выдержат 25А, 4 40- нет. опять же зависит сколько жил. Насколько я помню, 23 ампера держат 1.5 кв мм открыто Да 23А для провода(не кабеля) и если учесть что он будет нагреваться до температуры +65, ну и то что чисто ГОСТовских проводов у нас нет)

И это при температуре воздуха 20 градусов цельсия.

Ну почему у меня 35А получается?

Цитата (kocmo300 @ 10.02.2018 - 00:46)

Надо зрить в корень

Квадратный корень из трёх). Энергохелп подтверди .

Цитата (kocmo300 @ 10.02.2018 - 00:48)

Ну почему у меня 35А получается?

Не знаю.

Цитата (шщз @ 10.02.2018 - 00:46)

Цитата (Energohelp @ 10.02.2018 - 00:44) Цитата (dimonster79 @ 10.02.2018 - 00:30) Цитата (шщз @ 10.02.2018 - 00:16) Цитата (cupol77 @ 9.02.2018 - 22:00) До счетчика 32А, после - 25А. У тебя максимальная мощность 15 кВТ. Суммарно. Значит по 5 кВт на фазу. 5кВт\220В=22,7А У кого то и 40А стоит. Но при новом подключении могут возникнуть нюансы. Дело не в воровстве - ты же за всё платишь, а чтобы "всем хватило" и чтобы "линию не перегрузить". 1 "квадрат" меди легко выдержит 10А, теплый будет, но не горячий. То есть 4мм2 выдержат и 40А и 60А. Но для 40А лучше взять 6мм2. Надежнее. Не вводи люде в заблуждение. 2.5 кв мм ещё выдержат 25А, 4 40- нет. опять же зависит сколько жил. Насколько я помню, 23 ампера держат 1.5 кв мм открыто Да 23А для провода(не кабеля) и если учесть что он будет нагреваться до температуры +65, ну и то что чисто ГОСТовских проводов у нас нет) И это при температуре воздуха 20 градусов цельсия.

ПУЭ внимательнее читайте - данные таблицы верны при температуре жил +65, окруж воздуха +20 гр и помоему +10 земли, тоесть жила в нормальном отапливаемом помещении будет нагреваться до плюс +65.

Цитата (шщз @ 10.02.2018 - 00:48)

Цитата (kocmo300 @ 10.02.2018 - 00:46) Надо зрить в корень Квадратный корень из трёх). Энергохелп подтверди .

Да. ТОЭ 1 курс или физика 11 точно уже не помню)

Правильный автомат 25А. Это очень просто.

Трёхфазная сеть потому и используется в природе, что для передачи одинаковой мощности с отребуется меньшее сечение. Парадоксально но факт.

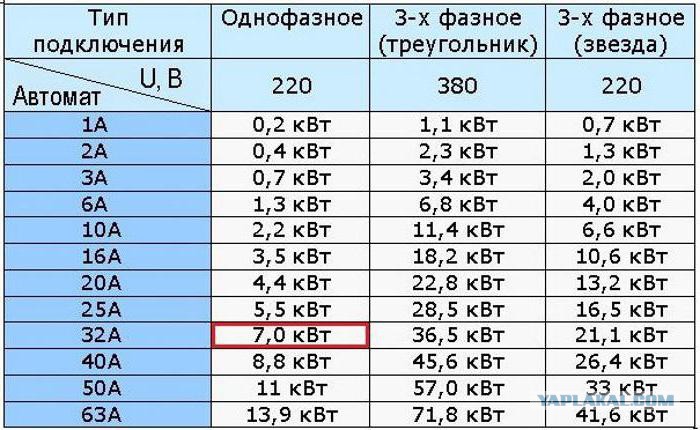

Пользуйтесь табличкой, на трёх фазах 25 обеспечивает 16кВт, то что доктор прописал.
Реально - больше, потому что в часовом режиме автомат держит ещё пятую номинала. Т.е 25 держит 30А.

А вообще , если по уму, перед прибором учёта должен стоять РУБИЛЬНИК. Он отличается от автомата тем, что позволяет гарантировано разомкнуть цепь под нагрузкой. А вот ввод в дом, после счётчика правильно защищать автоматом и противопожарным УЗО. И номинал нужно выбирать в зависимости от сечения и метода прокладки.

Про то что нагрузку надо вешать на подвижную группу контактов, а ввод - на неподвижную - писать лень. Электрики любят хуевертить автоматы кверх-ногами.

И да, ИЭК, DEK, TDM, и младшие линейки от АВB, Шнайдера из Китая - полное говно.


Это сообщение отредактировал Longenen - 10 фев 2018 в 01:22

Цитата (Energohelp @ 9.02.2018 - 23:47)

Цитата (kocmo300 @ 9.02.2018 - 23:34) Энергохелп, платит за подключку - потребитель. Задача электрика - заработать, тк он не из энергосбыта и ему надо что то продать. Про просадку - ну сделаешь разбивку по группам, дальше обьяснять? Ну и как разбивка на группы вводной линии отразится на выбор автомата у конечного потребителя - повторяю автомат защищает потребителя и выбирается по допустимому току линии линии которую защищает - она в свою очередь выбирается по нагрузке потребителя. Вы со стороны ввода хоть 1,5 мм понавешайте по столбам - просадка будет из-за ваших потерь. Вот из за таких кто хочет заработать электриков - и пожары, и замыкания и много работы у меня)

Номинал коммутационного апарата выбирается по току КЗ, при замере петли ,,фаза-ноль,, в удаленной точке фидера. Сечение кабеля выбирается по удельному сопротивлению,а также...учитывается ежегодный прирост нагрузок на 5% в год.

от нагрузки ж зависит, от сети, какой автомат ставить. Чезанах, или янепонел чета?
