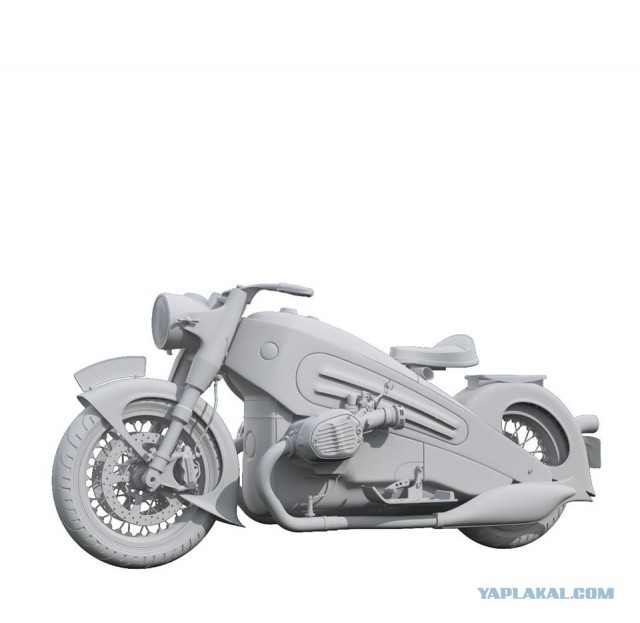

Все началось 2 года назад Михаила Смолянова попросили нарисовать дизайн мотоцикла BMW R7 1934 года на современной начинке, за базу взяли NINE T.
Для правильной и быстрой работы для дизайнера нужны сканы(облако точек)агрегатов с которыми он будет работать, на поверхности которых он создаст новый дизайн. но заказчик сэкономил и решил не делать сканов.Мише пришлось работать с информацией из интернета, но в целом получилась весьма хорошая модель.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
solyan
28.04.2020 - 02:54
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
вот

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 02:55
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
Потом понадобился исполнитель проекта, мне предложили приехать в США и построить мотоцикл. Но нужно было проработать кит набор, тоесть покупаете набор и ставите на обычный мотоцикл и получается кастом.

[^]
solyan
28.04.2020 - 02:56
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
В техническом задании нужно было сохранить базу, развесовку, и все характеристики, а это тормоза, абс, ход подвески, клиренс, запас хода и комфорт.
Задача оказалась не простая, но выполнимая. Но с первой проблемой с которой я столкнулся в США это материалы и их маркировка и меры измерений. Мне нужен был алюминий марки АМЦ здесь он обозначается маркировкой 3003 и толщина в дробях или калибрах(гейчах).
В США нет единого госта как в России, поэтому на каждом предприятии ставят свои обозначения, приходится подстраиваться под каждого поставщика(при желании могу сделать отдельную тему)

[^]
solyan
28.04.2020 - 03:02
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

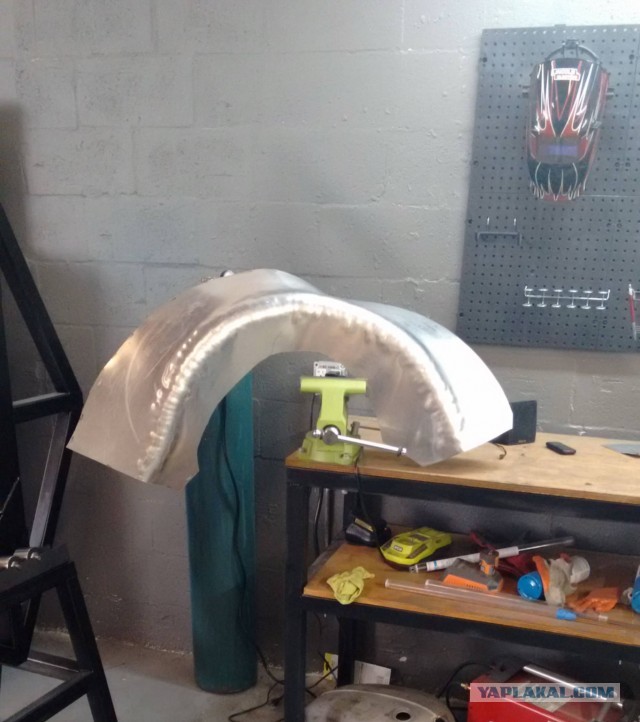

Как разобрался с поставщиками, приступил к работе над проектом, начал с крыльев, всё выполнялось в ручную молотком на песочной подушке и английском колесе, которое пришлось усиливать, бюджет не позволял купить качественное оборудование.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:07
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
вот

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:07
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
и вот

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:14
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
Следующим этапом изготавливал корпус, нужно было его сделать максимально узким, в оригинале 12дюймов, я ужал до 12.5, но мне пришлось ставить проставки для изменения угла впускных коллекторов, чтобы они были параллельно корпусу.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:15
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
фанерная модель, по которой работал

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:16
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
еще

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:16
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

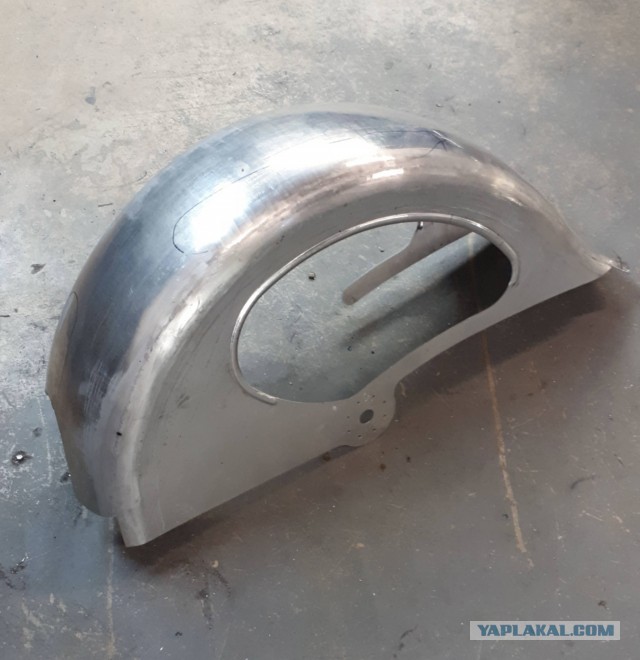

заднее крыло

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:27
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
Следующей проблемой встали воздушные фильтры, китайские которые подходили по дизайну были слишком высокие, пришлось проектировать свои и это опять легло на мою голову, после подготовки чертежей и проработки технологии производства, я нашел изготовителей в России, это молодая компания занимаются ротационной вытяжкой и изготавливают светильники. Они единственная компания которая подписалась под эту работу.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:29
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

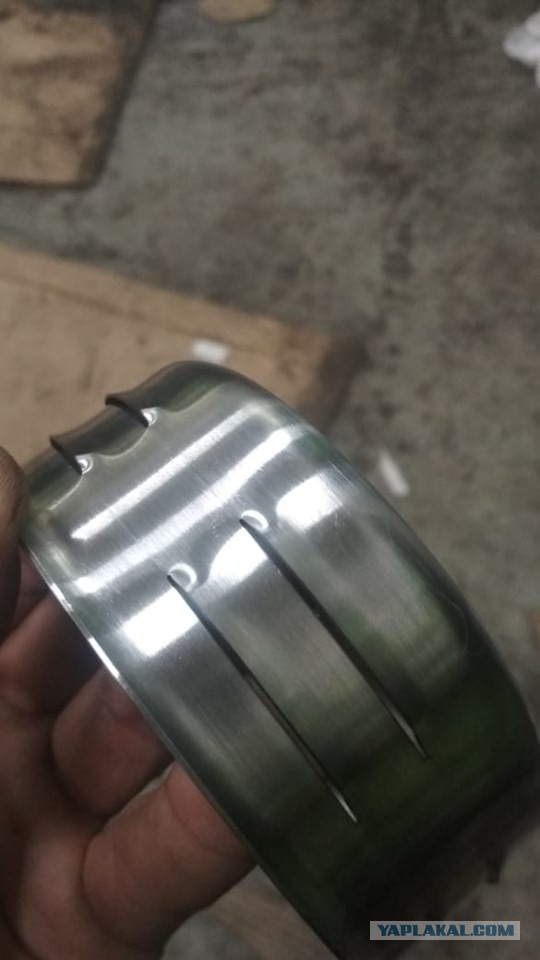

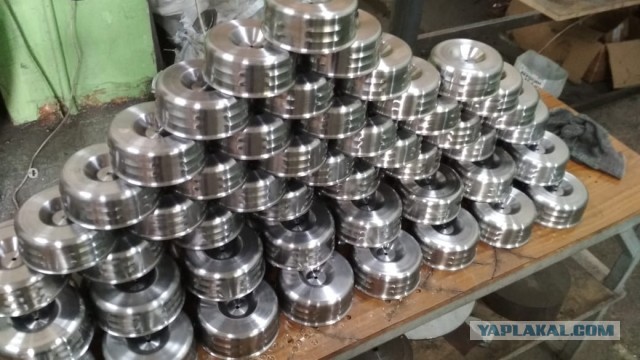

прокатывали и вырубали люверсы, сразу сделали комплект на 50 мотоциклов

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:35
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
5 шагом встал вопрос с баком и накладкой на бак, первую накладку изготовил в ручную из алюминия, после этого хромировали, поэтому вариантов шпаклевать не было, на изготовление этой детали ушла неделя. Дальнейшее производство планировалось выдавливанием водои или эфектом Юткина в форму.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:36
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
еще

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:49
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
вот

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:51
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

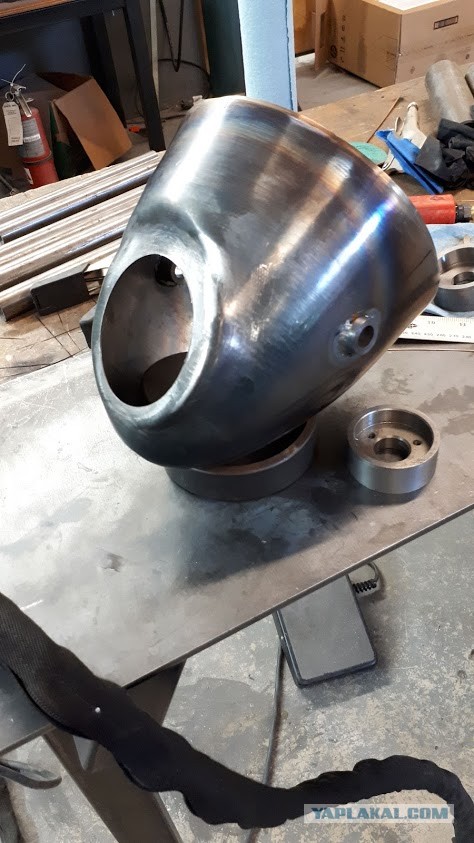

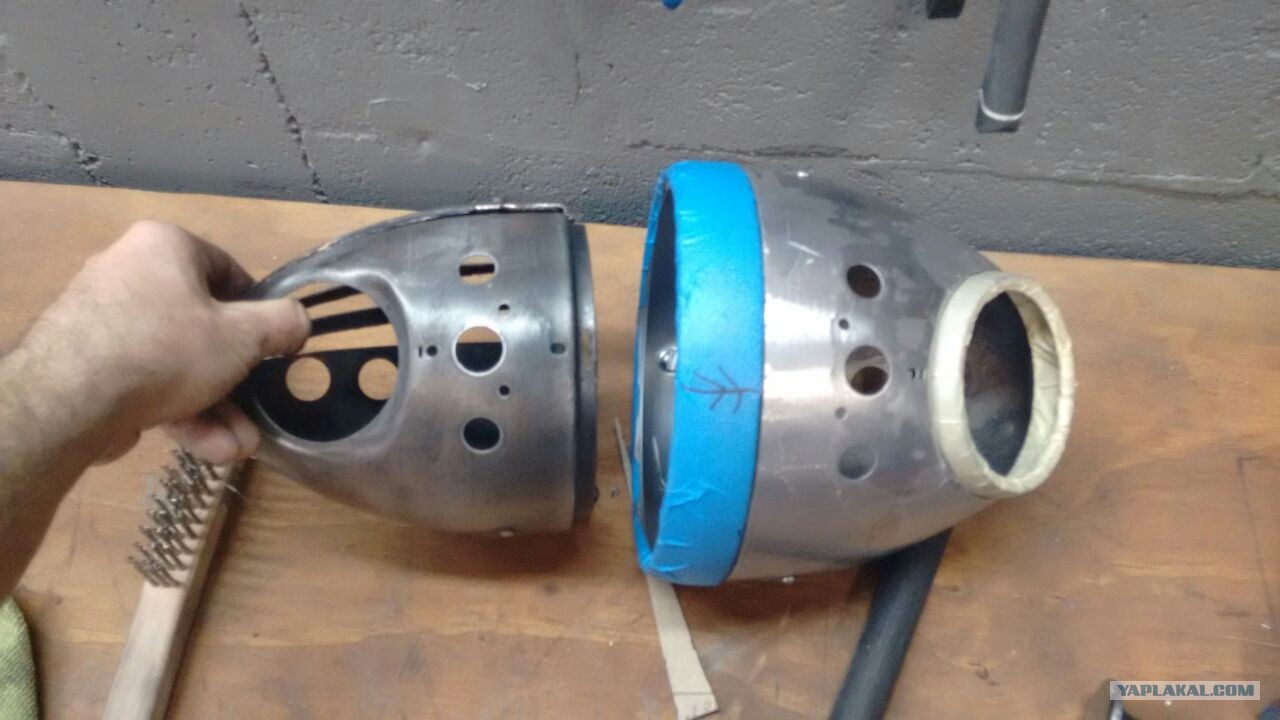

6 шаг это фара, в начале думал адаптировать ураловскую(иж) но прое...вшись с ней и понимая что в тираж не запустить, решил спроектировать с нуля, адаптировав под оптику бмв 7дюймов и спидометр современной nine t. У знакомой компании откатали корпуса и в США изготовили штампы для продавливания приборки.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:52
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
два

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:53
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
три

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:54
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

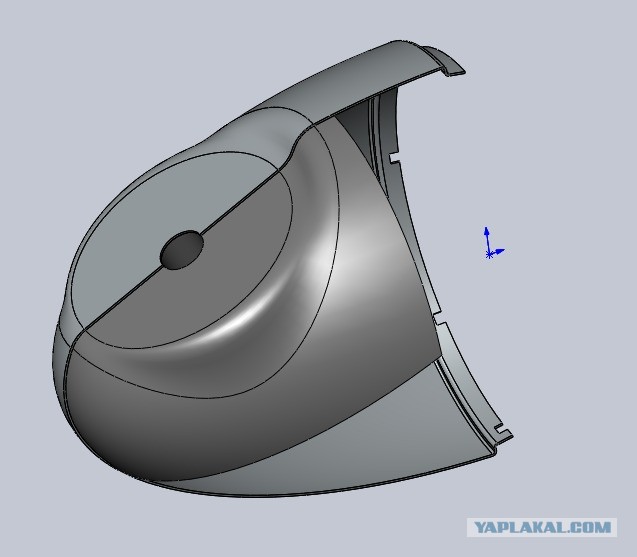

модель по которой катали и изготавливали штамп для приборки

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 03:54
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
в разрезе

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:02
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
вот так при помощи гов....а и палок можно бюджетно изготавливать любые фары

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:02
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

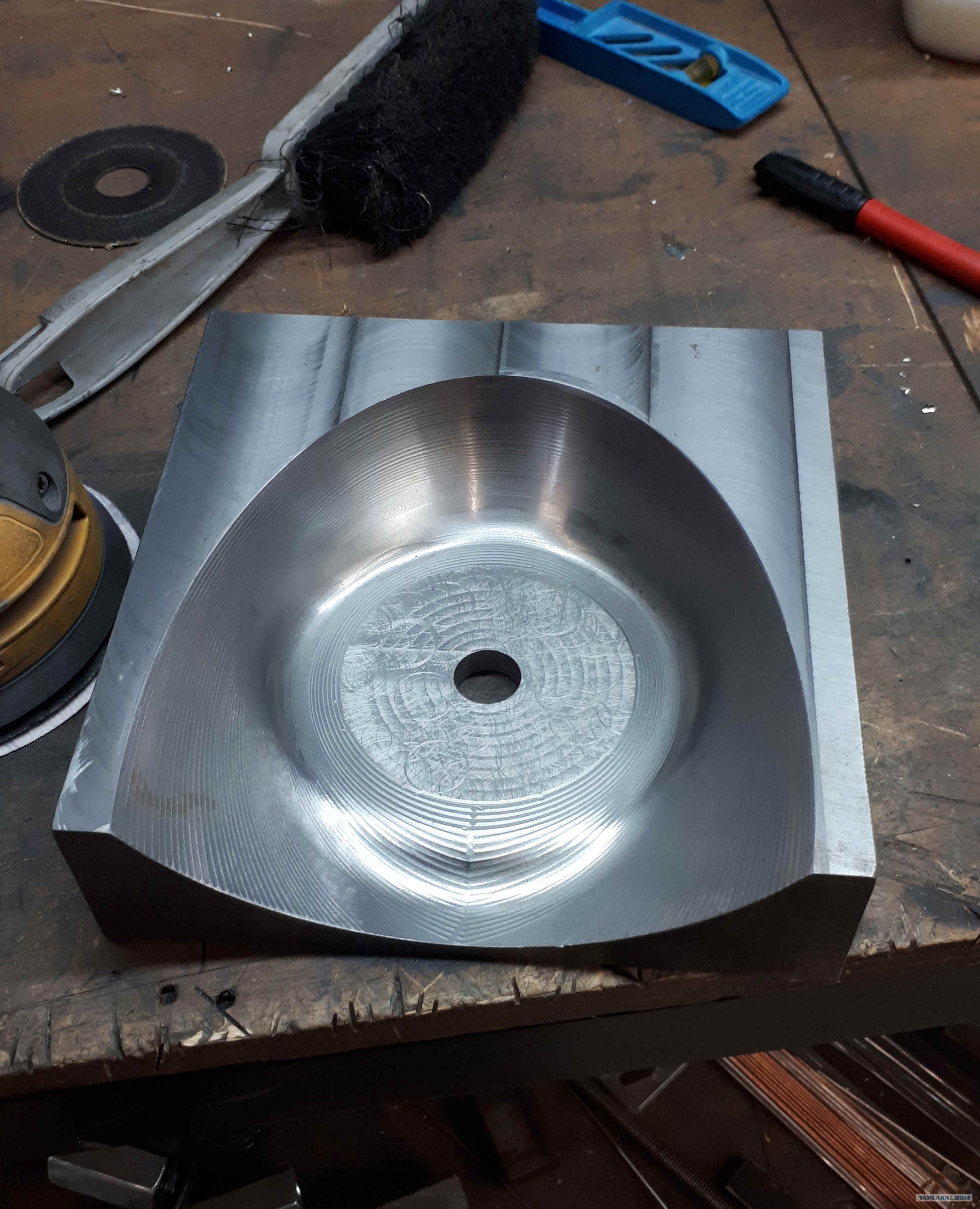

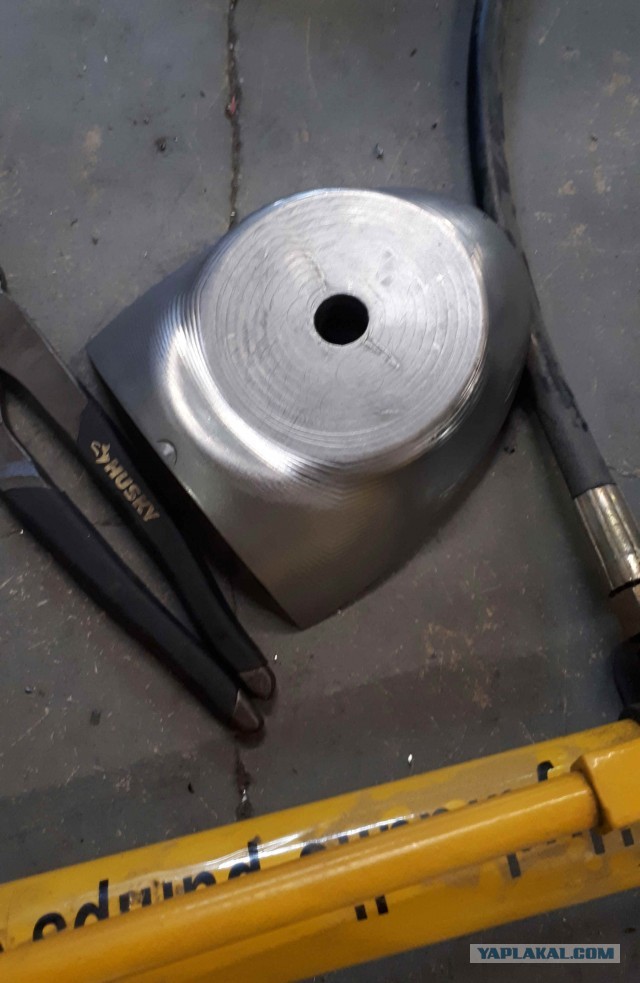

пуансон

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:06
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

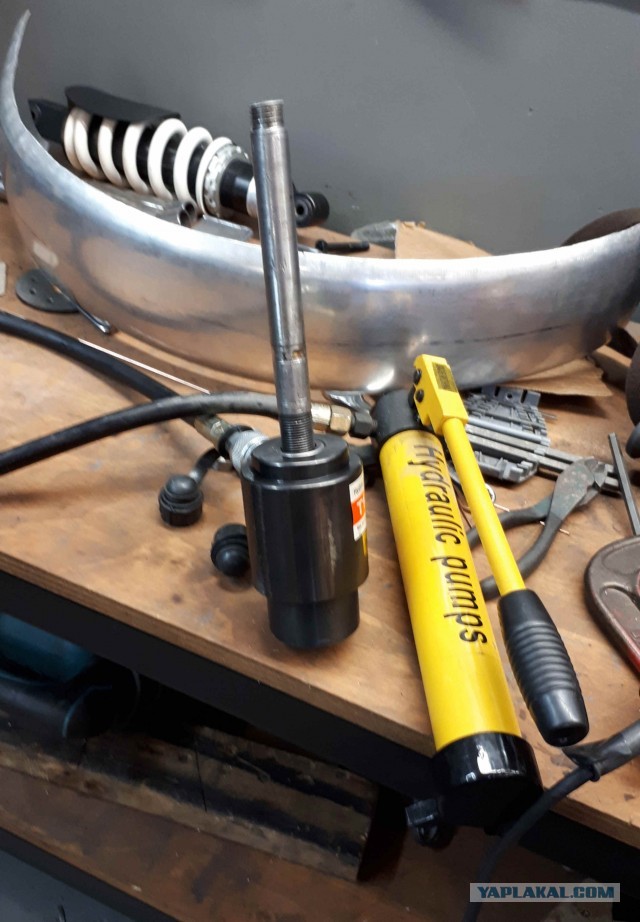

схема штамповки работает очень просто, покупаем гидравлический обратный поршень для вырубки отверстий и удлиняем шток

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:13
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
для сравнения фара урала и переделаная под оптику bmw

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
