solyan
28.04.2020 - 04:23
23
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
после штемповки

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:23
24
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

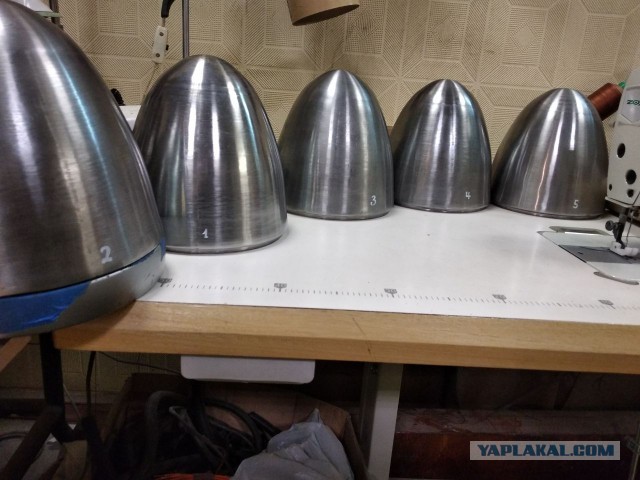

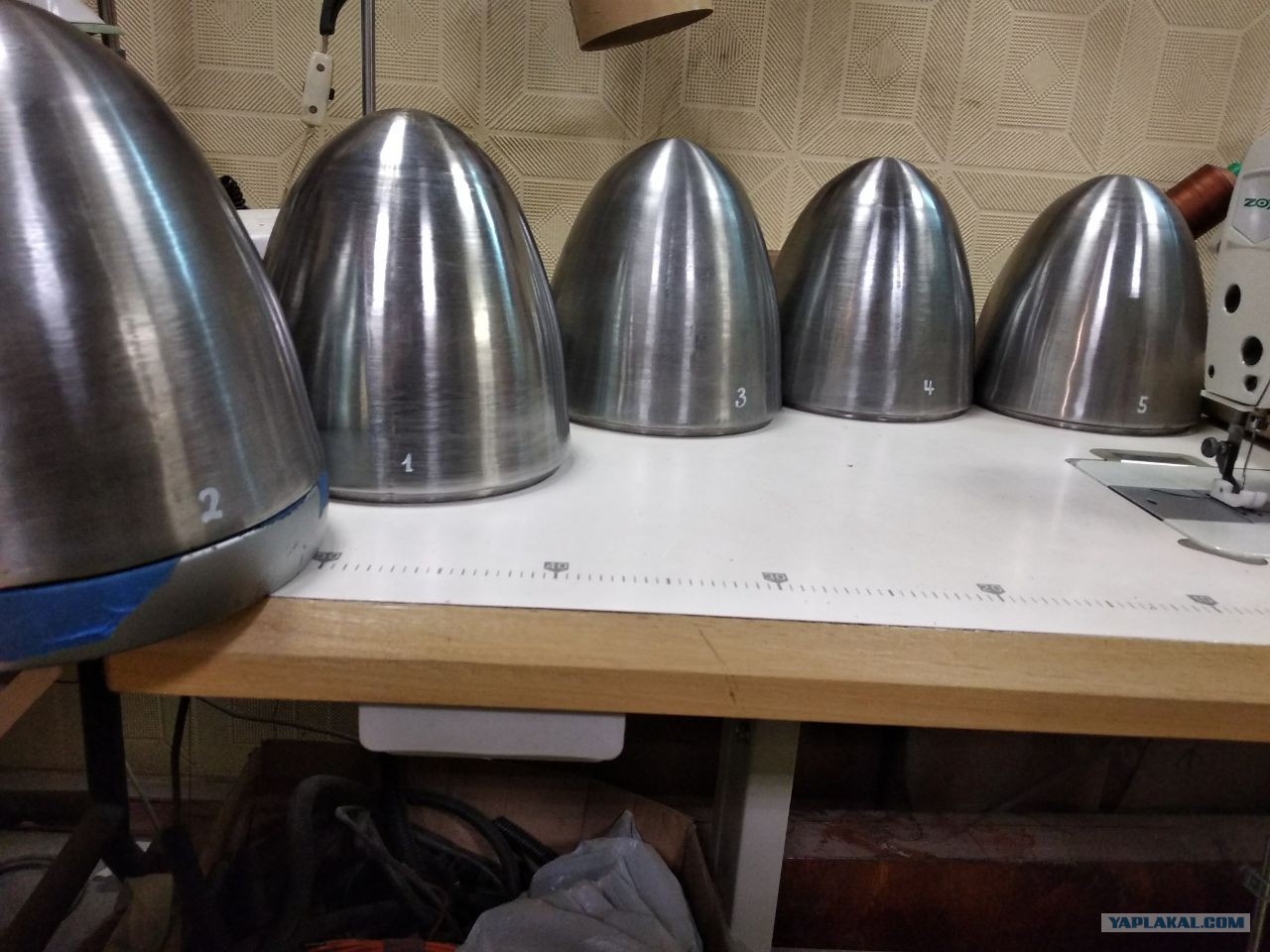

тираж

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:28
21
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

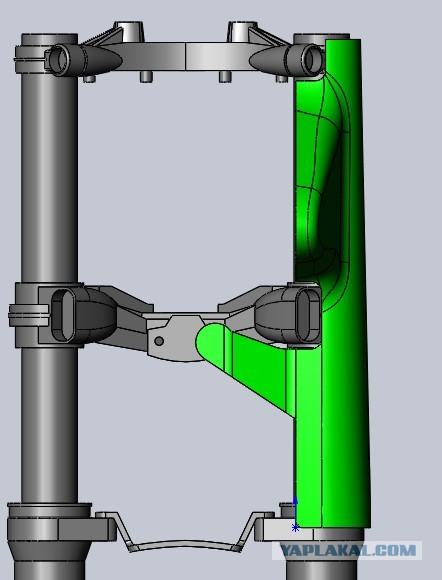

7 этап это накладки на передную подвеску, идею взял с мотоцикла BMW R71, родитель Урала, ее изготавливал из железа, но в дальнейшем планировал штамповать из алюминия.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:29
20
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
профиль

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:38
34
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
не нашел отдельно, есть только в сборе

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:46
25
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

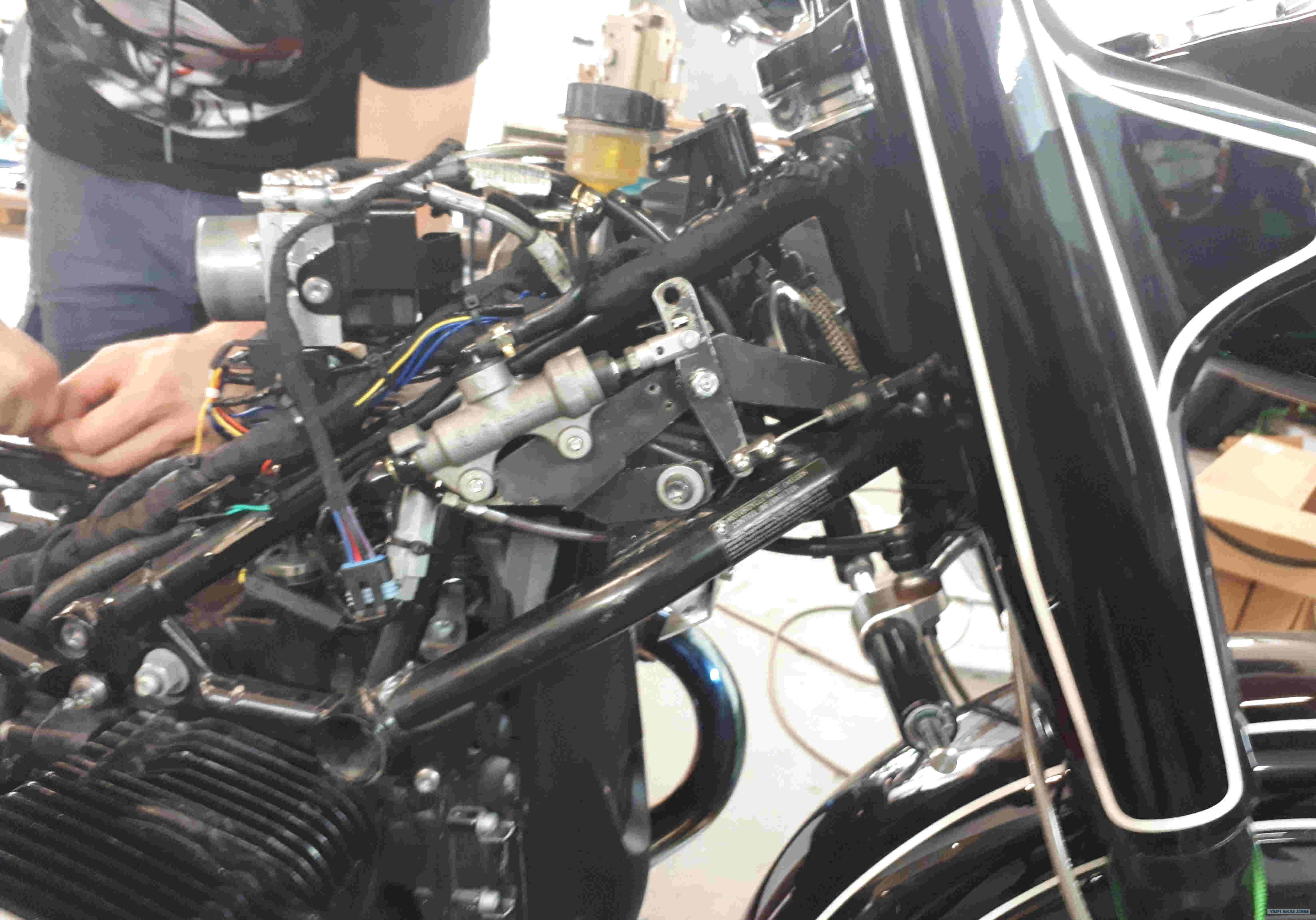

8 этап это руль, про него можно написать роман, одним из необходимых дизайнерских моментов это обратные ручки тормоза и сцепления. Привод от самих ручек я сделал тросиками до кронштейнов, а они в свою очередь толкают гидравлику, я не мог убрать блок ABS и гидропривод сцепления.

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:47
24
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
бачки для жидкостей я разместил под накладкой бака( не на руле)

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:51
22
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

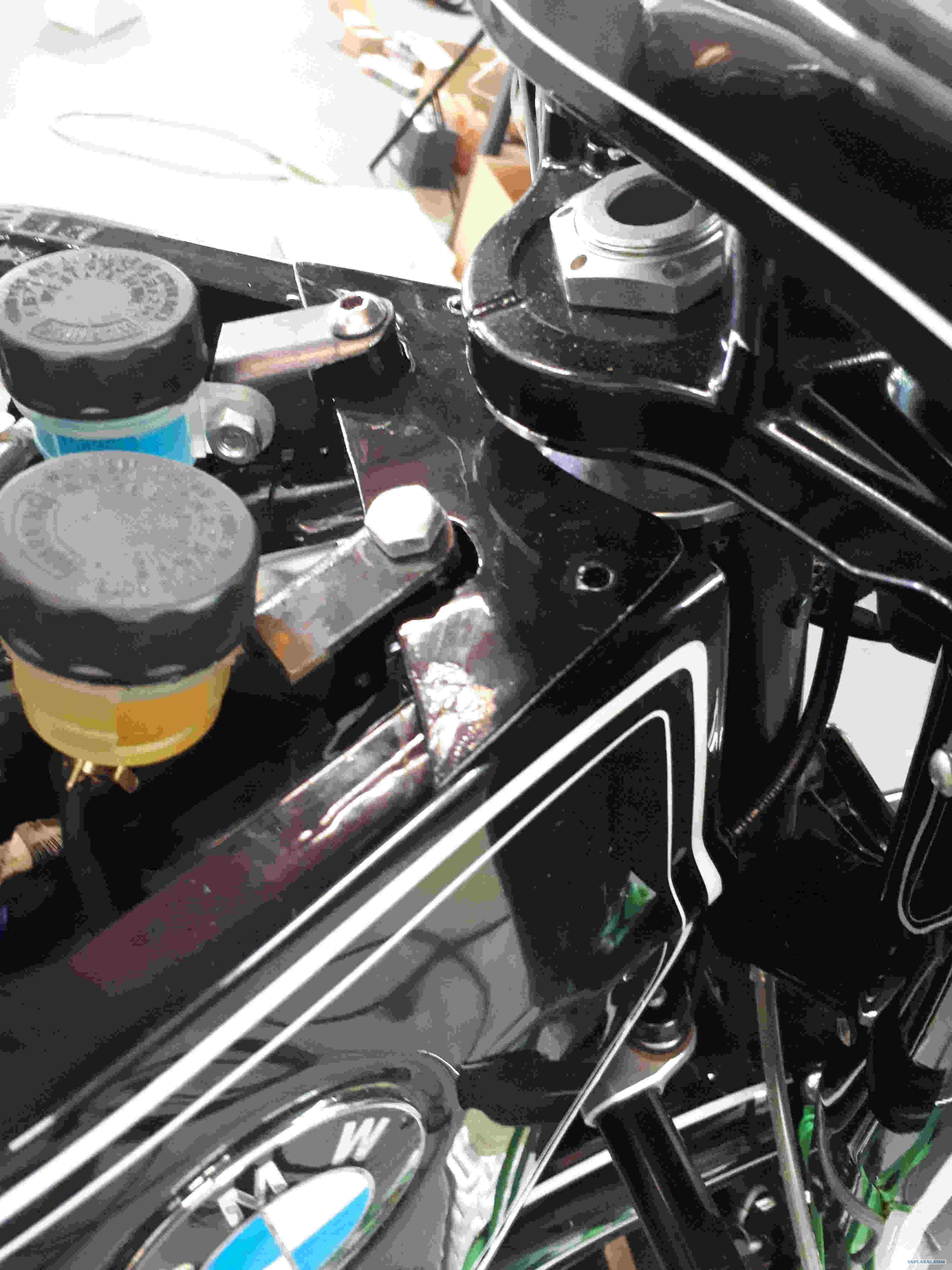

бачек сцепления и главго тормозного цилиндра

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:56
21
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
разбавлю тему толерантным дедмо.... сантой клаусом

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 04:59
25
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

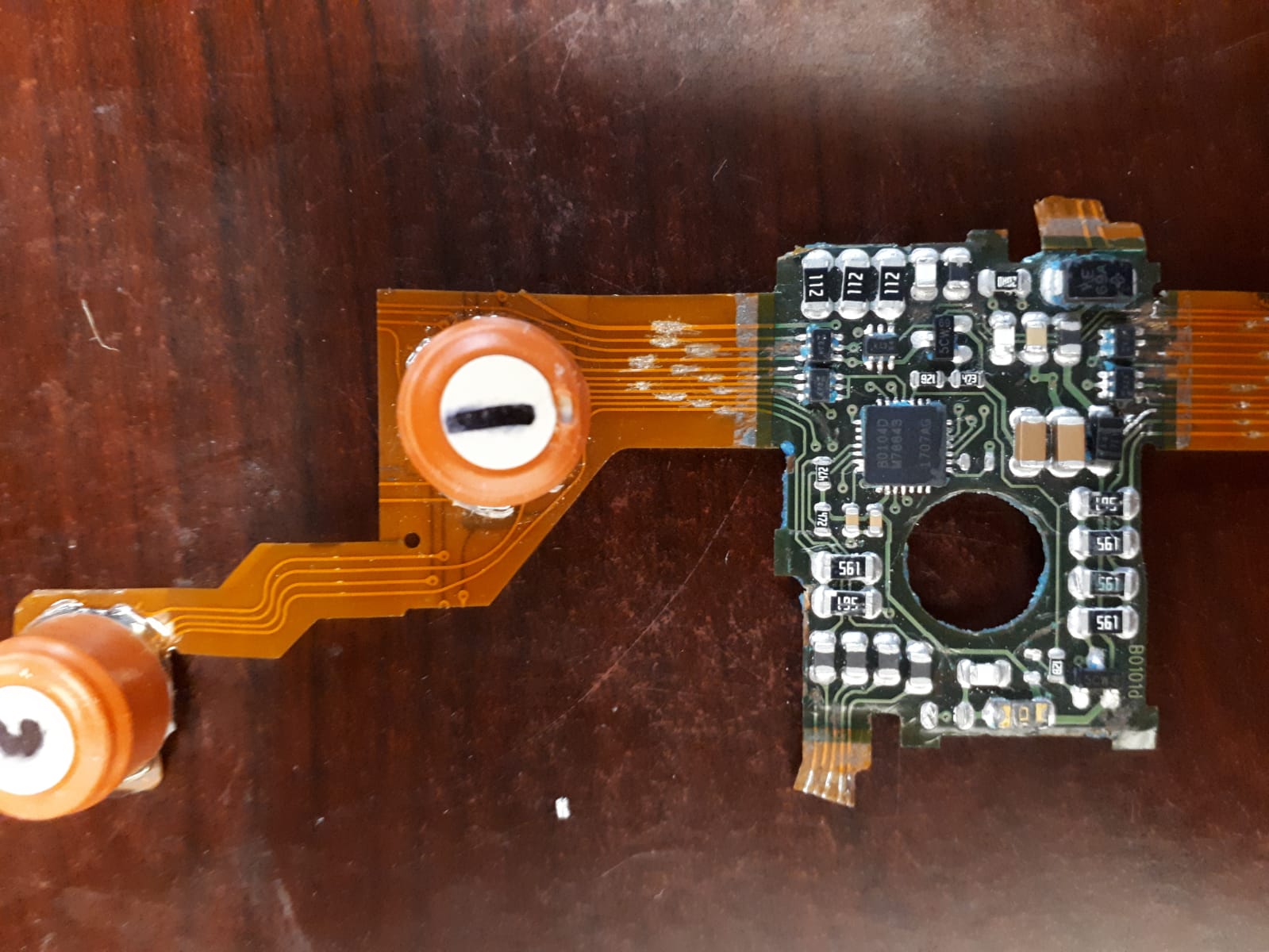

9этап это опять руль, точнее пульты, еще точнее левый пульт. В электро схеме BMW нет блока предохранителей, всем управляет компьютер. То есть все сигналы с всех лампочек и кнопок приходит на мозг и с него идут команды на исполнителей, если где то в сети есть короткое замыкание или разрыв, то он отключает эту сеть и включить ее только по команде из вне. А в левом пульте стоит чип, при нажатии кнопки, чип высылает код на мозги, после они дают команду на включение поворотников или другой команды.


Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:01
35
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

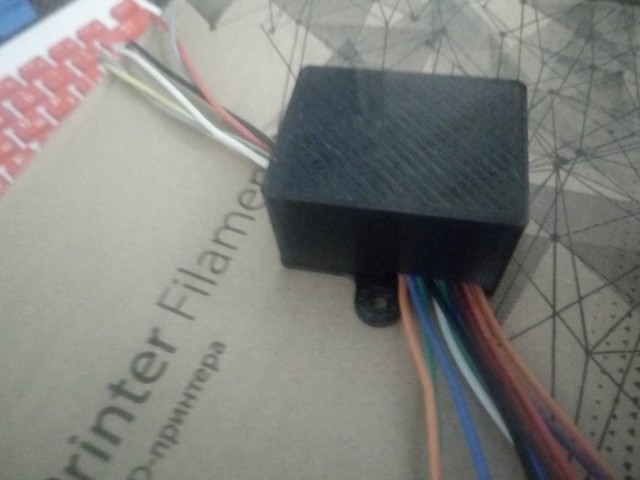

Можнобыло подпаятся к кнопкам, но 20% успешного результата расстроили. Проще было изготовить свою электроплату с своей программой
В США это выполнять категорически отказывались, из-за законов, но российские инженеры подписались прочитать и взломать код бмв, благодаря этому на бумер можно поставить пульт от урала или скутера( сломали систему)

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:03
28
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
извеняюсь за г...но фото, но мы не фотографы, а инженеры и сварщики

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:05
19
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
10 этап глушители, мне встало проблемой выколотить глушители, после долгих размышлений и выбора между эффектом Юткина и вытяжкой под высоким давлением выбрал второй вариант, для этого нужно было изготовить специальную оснастку и купить мойку высокого давления, нам хватило 3500psi чтобы надуть боковины

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:06
22
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
формы между которыми зажимали лист и надували

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:07
27
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
эксперемент с черметом

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:08
25
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

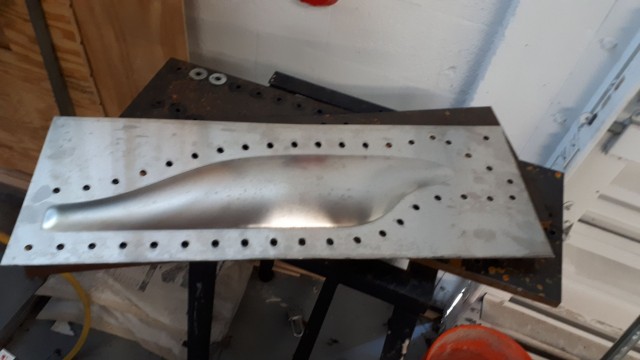

раз

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:08
23
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

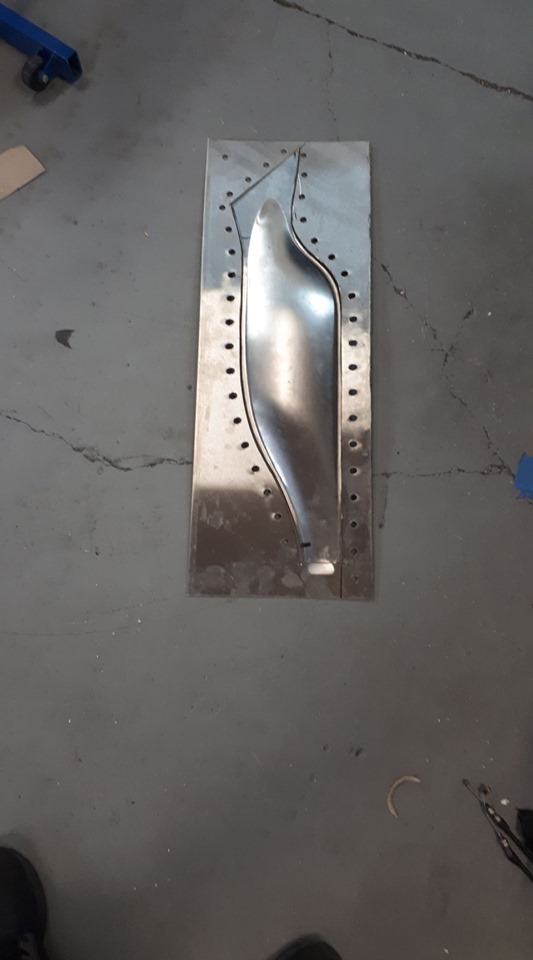

два

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:08
24
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

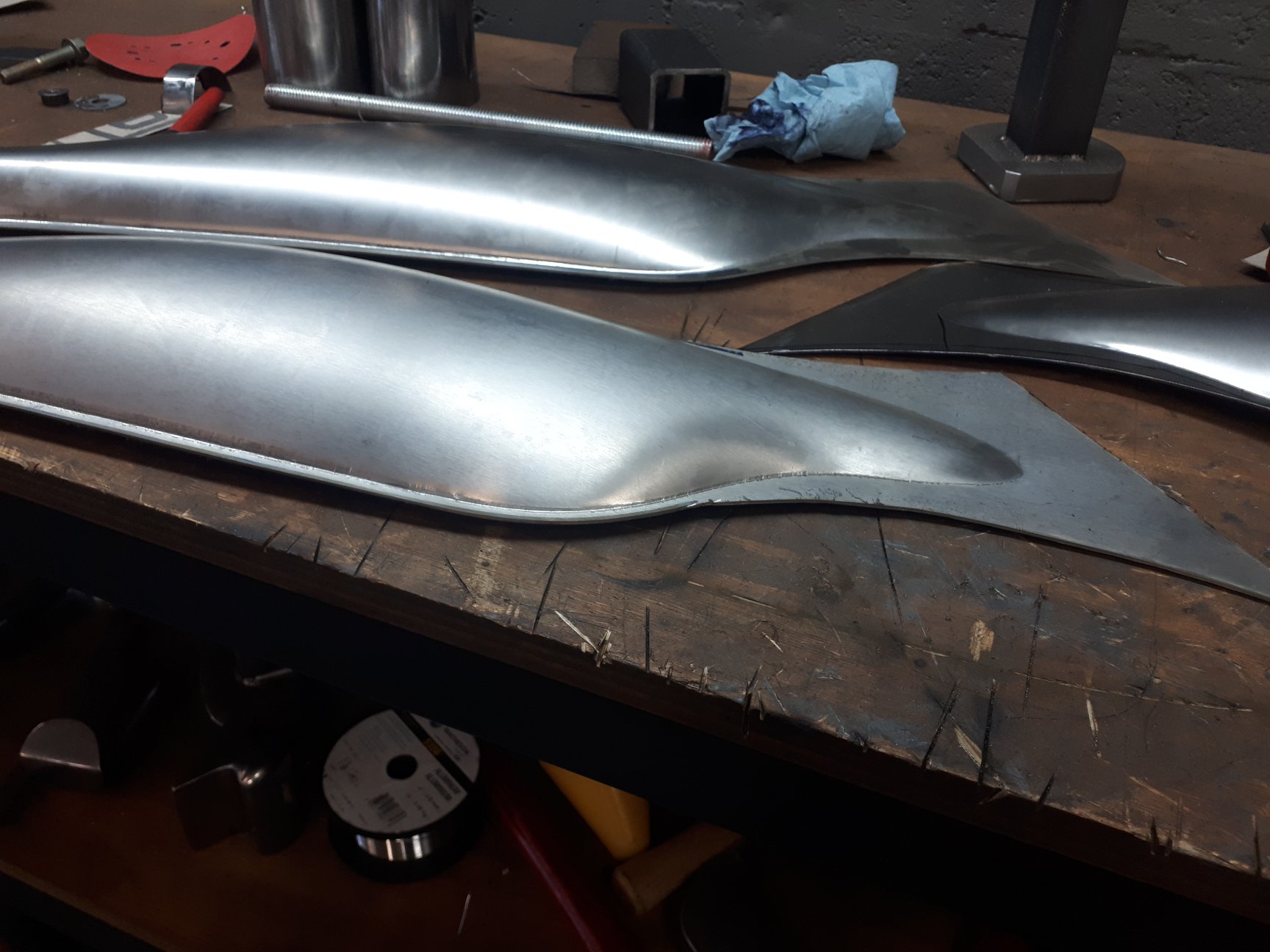

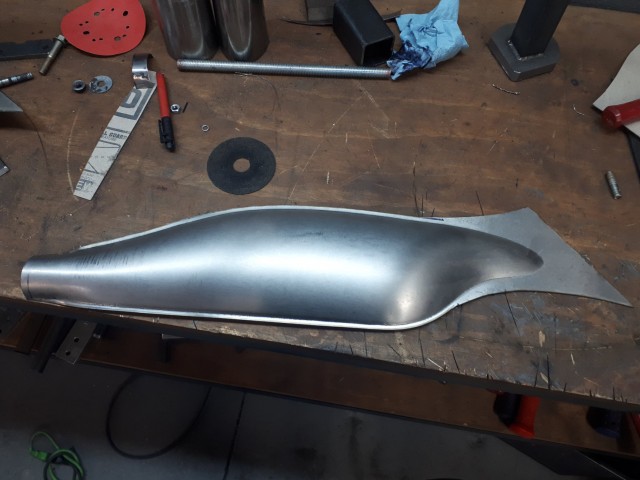

обрезка

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:11
22
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

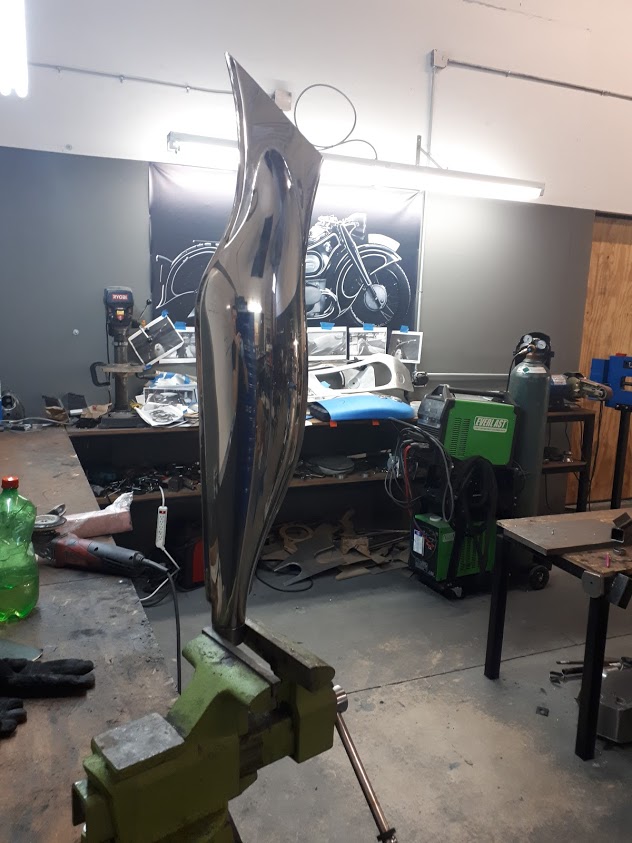

в процессе

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:12
21
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
еще

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:13
30
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

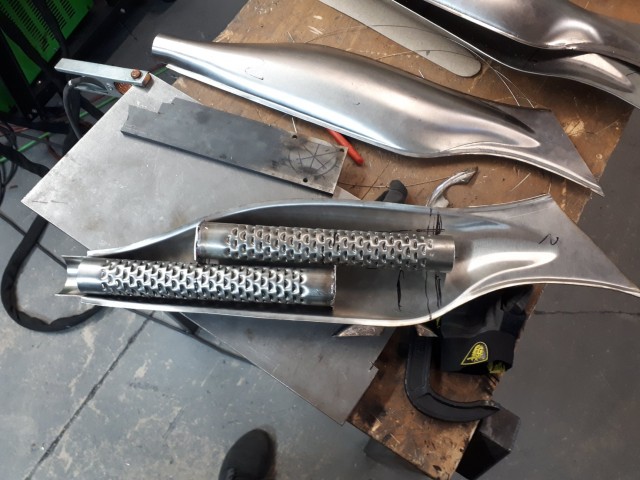

зиговка и сборка

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:15
23
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
кстали в оригинале изготавливали по этой съхеме, хозяин r7 был в восторге

[^]
solyan
28.04.2020 - 05:20
37
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

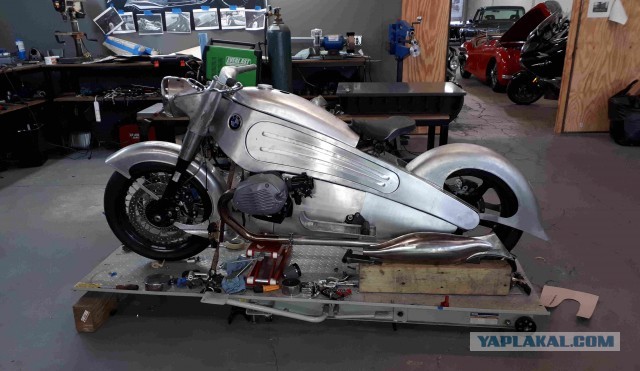

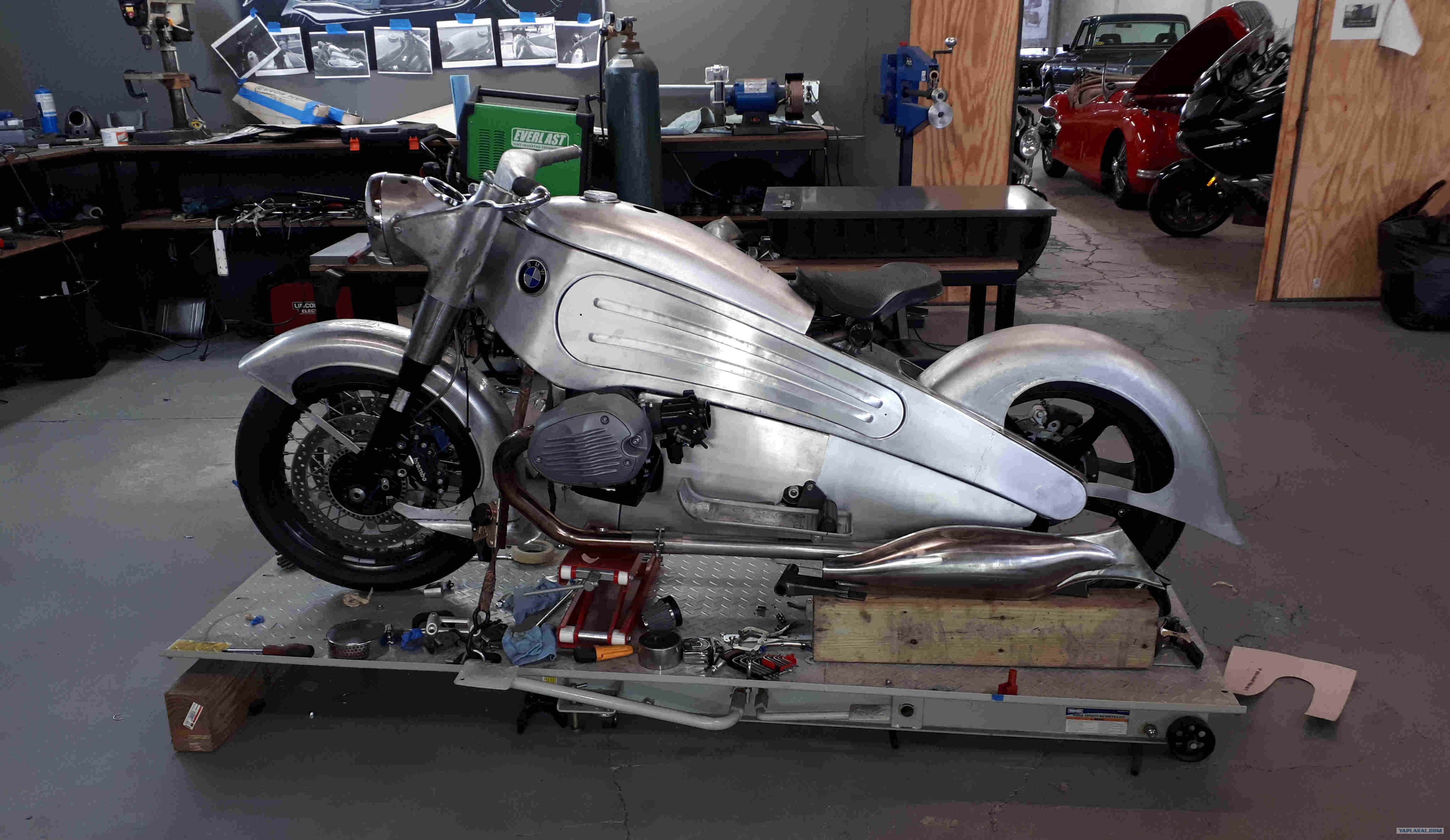

собраный мафлер, но фотограф из меня не очень

Это сообщение отредактировал solyan - 28.04.2020 - 05:21

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:21
50
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124

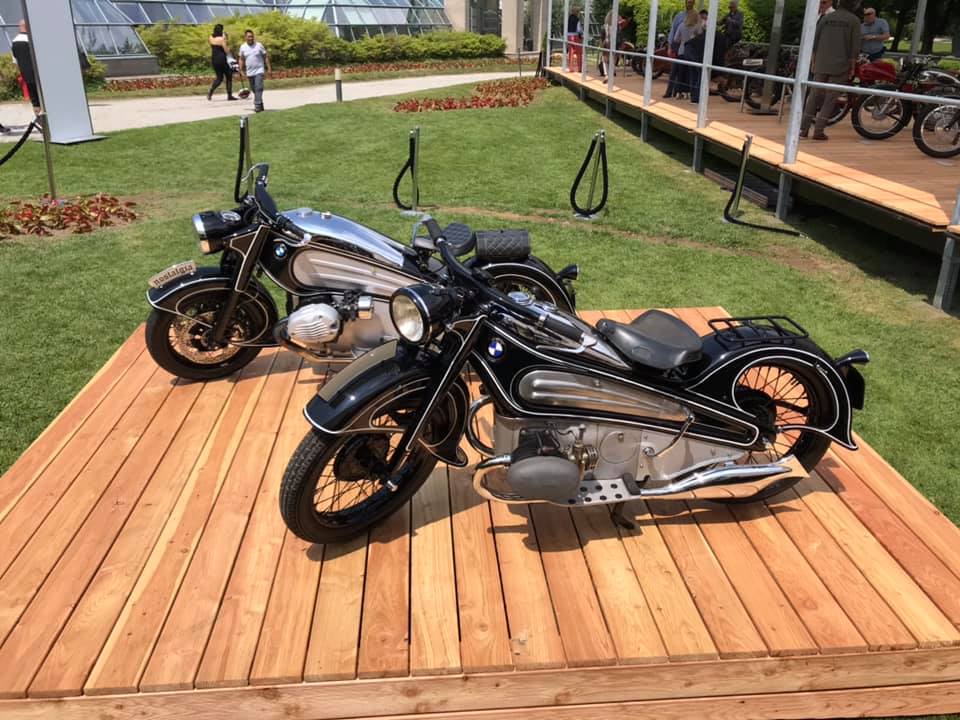

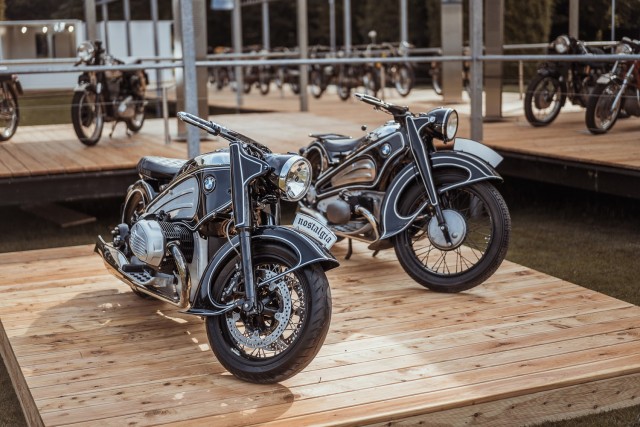

сравнение

Создание копии мотоцикла BMW R7 1934 года на современной начинке

[^]
solyan
28.04.2020 - 05:22
43
Статус: Offline


Весельчак

Регистрация: 25.02.11
Сообщений: 124
еще
