Zhoozhelica
24.09.2019 - 10:08
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
277
Компания Tesla Motors совершила настоящий прорыв на рынке электромобилей, впервые предложив покупателям экологически чистые серийные машины с выдающими динамическими характеристики и приемлемым для каждодневного использования запасом хода.

via Roma-Urraco

Поставка батарей клиентам осуществляется в таких вот ящиках из ОСБ.

Из чего состоит батарея для Tesla Model S

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Zhoozhelica
24.09.2019 - 10:09
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Самая крупная и дорогая запчасть для Tesla Model S

Согласно US Environmental Protection Agency (EPA) заряда литий-ионного аккумулятора емкостью 85 кВт/ч хватает на 265 миль (426 км) пробега, что позволяет Model S преодолевать наибольшую дистанцию из доступных на рынке электромобилей. При этом от 0 до 100 км/ч подобная машина разгоняется всего за 4,4 секунды.

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:10
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Made in USA

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:10
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Одним словом: не лезь — убьет!

Секрет успеха Tesla Model S — в эффективных литий-ионных батареях высокой емкости, поставщиком базовых элементов для которых является известная японская фирма Panasonic. Вокруг батарей Tesla ходит немало слухов и домыслов, поэтому один из владельцев и энтузиастов Tesla из США решил полностью разобрать использованную батарею для Tesla Model S емкостью 85 кВт/ч, чтобы детально изучить ее конструкцию. Кстати, ее стоимость, как запчасти, составляет 12 тысяч долларов.

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:11
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447

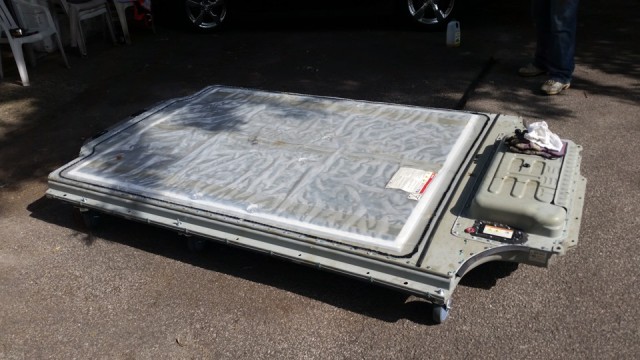

Последние приготовления перед актом технического вандализма

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:11
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Вскрывается почти как консервная банка

Блок аккумуляторов Model S находится в днище автомобиля (по сути это и есть пол машины), за счет чего Tesla имеет очень низкий центр тяжести и великолепную управляемость. Батарея крепится к силовой структуре кузова при помощи мощных кронштейнов.

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:12
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Коробочка поддалась

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:12
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447

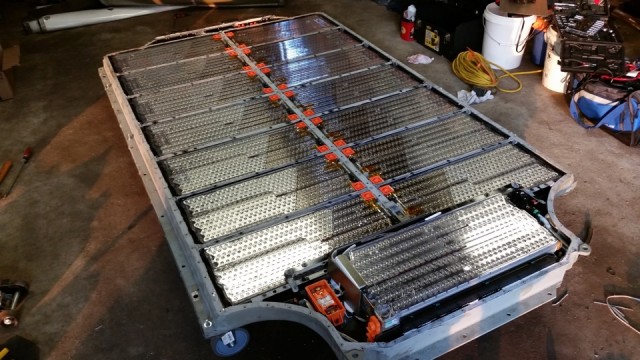

Батарейный блок во всей красе

Батарейный отсек состоит из 16 крупных отдельных блоков, соединенных паралельно и надежно защищенных от внешней среды металлическими пластинами, поэтому, чтобы добраться до внутренней начинки этот "панцырь" пришлось сорвать. Сверху блоки источников питания укрыты дополнительным кожухом из прозрачного пластика, который призван исключить попадание влаги и короткие замыкания.



Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:12
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Проверка вольтажа

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:13
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447

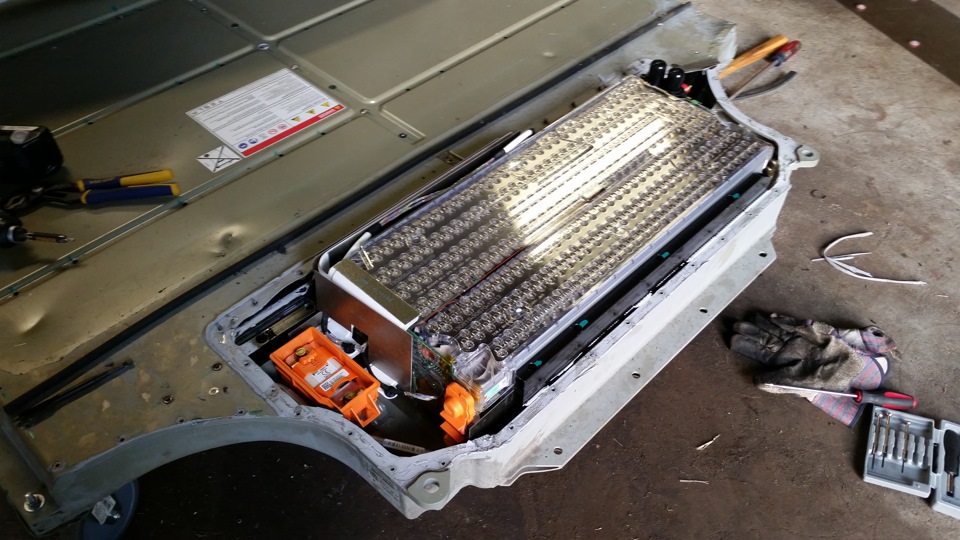

В передней части — 2 блока

Перед окончательный разборкой были проведены замеры вольтажа, которые показали, что батарея полностью исправна и способна подавать электроэнергию.

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:13
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Защитный скальп полностью снят

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:14
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Эффектно, черт побери!

Собраны аккумуляторы очень плотно, четко и качественно: подгонка деталей — на самом высоком уровне. На производстве задействованы современные роботы, а в цехах царит абсолютная стерильность: выдерживается даже определенная температура и влажность.

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:14
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Платы продвинутой системы управления

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:15
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Элементы системы жидкостного охлаждения батарей

В каждом из 16 блоков находится 6 групп по 74 маленьких элементов в виде цлиндрических капсул — литий-ионных ячеек Panasonic 18650 весом 46 грамм. Они поразтельно похожи на обычные пальчиковые батарейки. Схема их расположения и взаимодействия держится в строжайшем секрете и даже раскурочив аккумулятор докопаться до инженерных тайн практически невозможно: китайцам скопировать конструкцию будет весьма проблематично.

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:16
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Процесс вынимания батарейных блоков из своих гнезд в самом разгаре

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:16
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
В качестве анода у этих капсул используется графит, а для катода применяется NCA (никель, кобальт, оксид алюминия). Номинальный вольтаж одной капсулы — 3,6 В.

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:17
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Один из блоков пошел в разрыв

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:17
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447

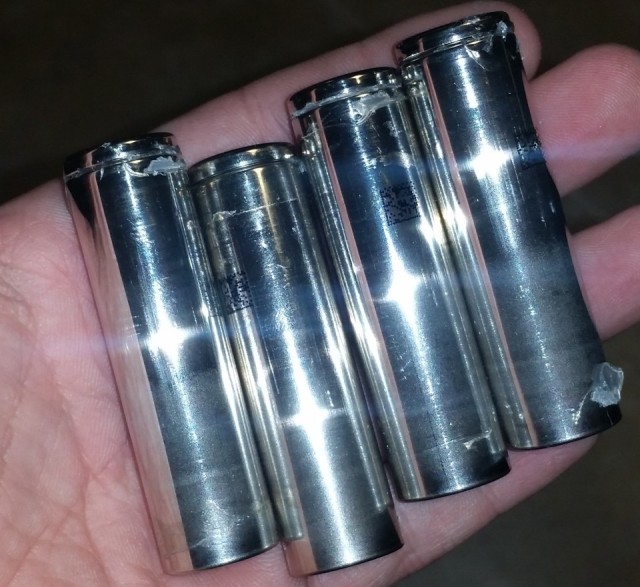

Для понимания размеров ячеек Panasonic 18650: почти как пальчиковые батарейки формата АА
В наиболее мощном аккумуляторе емкостью 85 кВт/ч число таких батарей-ячеек достигает 7104 штук. Общий вес аккумулятора в сборе составляет примерно 540 кг, при этом его длина достигает 210 см, ширина — 150 см, а толщина — 15 см. Отдача только одного из 16 блоков эквивалентна примерно 100 батареям для ноутбука среднего уровня!

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:18
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Патронташ будущего

Из чего состоит батарея для Tesla Model S

[^]
Zhoozhelica
24.09.2019 - 10:19
Статус: Offline


Юморист

Регистрация: 19.02.19
Сообщений: 447
Финальный аккорд: вскрытие ячейки

При постройке батареи Tesla используются комплектующие, изготовленные в самых разных странах: Индии, Мексике, Китае, но окончательная сборка осуществляется в США, о чем информирует фирменная лейба. Кстати, Tesla дает на батарею 85 кВт/ч гарантию 8 лет без ограничения по пробегу, что как бы намекает на их качество.
DRIVE2.RU

ВСЁ! МОЖНО!

Это сообщение отредактировал Zhoozhelica - 24.09.2019 - 10:27

Из чего состоит батарея для Tesla Model S

[^]
Яхонтовый
24.09.2019 - 10:20
230
Статус: Online


Ярила

Регистрация: 12.07.13
Сообщений: 2820
Охеренные инновации, шуруповерты апплодируют стоя :D

Впрочем, новость о том, что тесла использует сборки аккумов 18650 от панаслоник давно уже не новость :)

Это сообщение отредактировал Яхонтовый - 24.09.2019 - 10:22

[^]
sinobi81
24.09.2019 - 10:20
25
Статус: Offline


Хохмач

Регистрация: 25.04.14
Сообщений: 767
Вот к такому зоебись ифон подключать. Только ручку для переноски приделать

[^]
ШуpшуHь
24.09.2019 - 10:20
45
Статус: Offline


Хохмач

Регистрация: 8.02.18
Сообщений: 714
Цитата (Zhoozhelica @ 24.09.2019 - 10:15)
и даже раскурочив аккумулятор докопаться до инженерных тайн практически невозможно: китайцам скопировать конструкцию будет весьма проблематично.

Уж для кого, а для этих здесь давно ничего невозможного нет. Проблематично - это мягко сказано. Если им это будет выгодно, скопируют еще и не такое.

[^]
Пи100лет
24.09.2019 - 10:20
168
Статус: Offline


Приколист

Регистрация: 9.05.15
Сообщений: 218
Ну как бы это давно уже не новость, да картинки эти давно в сети гуляют. По факту, набор батареек, как в вэйпах, прости Господи,или батареях ноутбуков. С системой регулировки температуры и вывода из цепи дефектных элементов. По большому счёту, никаких прорывов - просто грамотное инженерное решение плюс маркетинг.

[^]
PoM4Er
24.09.2019 - 10:20
6
Статус: Online


Ярила

Регистрация: 3.06.10
Сообщений: 1968
Нихуя себе у нее зарядник. 400 вольт постоянного тока.
