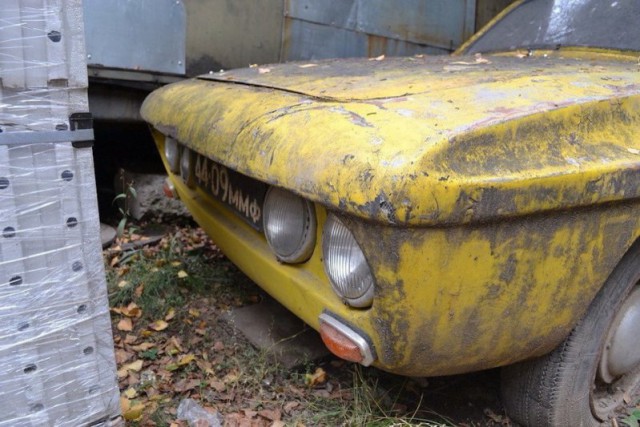

«Спорт-900», КД был создан в инициативном порядке группой сотрудников НАМИ, включавшей художников-конструкторов (дизайнеров) Эдуарда Молчанова и Феликса Хайдукова, инженеров Игоря и Льва Дурновых, художника Владимира Елтышева и химика Анатолия Сывороткина, при активном содействии директора МЗАК в 1957—1965 годах Кузьмы Дурнова (от его инициалов и произошло название «КД»).
источник

11 фото

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
mixxxey18rus
11.02.2017 - 13:04
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
Количество построенных автомобилей — шесть незначительно отличавшихся друг от друга экземпляров — соответствовало числу соавторов конструкции, которые по завершении проекта получили их в личное пользование (такая форма кооперации станет впоследствии весьма распространена в рамках советского «автосама»).«Спорт-900», КД — советское спортивное купе на базе агрегатов ЗАЗ-965А «Запорожец», собиравшееся малой серией в 1963-1969 годах с использованием производственных мощностей Московского завода автомобильных кузовов.«Спорт-900» представлял собой легковой автомобиль особо малого класса вместимостью «2+2» — два взрослых места и два детских.

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:04
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
Кузов автомобиля — каркасно-панельный, с рамно-объединённой несущей системой — лонжеронная рама из стальных труб диаметром 70 мм, конструктивно объединённая с пространственным каркасом из тонкостенных 30-мм труб — и стеклопластиковой обшивкой, выполненной методом контактного формования из армированной стеклорогожей ТСЖ-0,7 полиэфирной смолы ПН-1. Благодаря рациональной конструкции кузова и использованию стеклопластика автомобиль получился очень лёгким — масса самого кузова вместе с рамой составила чуть более 100 кг, так что в снаряжённом виде «Спорт-900» весил на 125 кг легче «Запорожца» с его цельнометаллическим кузовом. При этом большое внимание было уделено обеспечению пассивной безопасности: пассажирский салон был окружён мощными трубчатыми дугами, предохраняющими водителя и пассажиров в случае столкновения, а оконечности кузова представлял собой зоны энергопоглощающей деформации.



"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:05
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
Агрегаты были полностью позаимствованы у ЗАЗ-965 либо ЗАЗ-965А (на различных автомобилях серии): расположенный сзади V-образный четырёхцилиндровый двигатель мощностью 23 либо 27 л.с., четырёхступенчатая механическая коробка передач, передняя подвеска на поперечных торсионах с двойными продольными рычагами и пружинная задняя с качающимися полуосями. При этом благодаря облегчённому кузову и лучшей аэродинамике автомобиль развивал по сравнению с серийным «Запорожцем» несколько большую максимальную скорость и имел заметно лучшую приемистость. Также относительно базовой модели был увеличен объём багажного отсека, улучшены устойчивость и управляемость за счёт более низкого расположения центра тяжести.

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:05
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
По дизайну «КД» был вполне оригинален и на 1963 год выглядел весьма современно, имея в своём оформлении множество нешаблонных решений. Большой габарит двигателя «Запорожца» по высоте вынудил конструкторов придать кузову автомобиля выраженную клиновидную форму, с низкой носовой частью и высокой задней, что было также выгодно с точки зрения аэродинамики, снижая сопротивление воздуха и уменьшая снос боковым ветром. Для того, чтобы сгладить эту непривычную для тех лет особенность формы кузова, Молчанов применил характерный профиль боковины — с идущим по диагонали от её переднего верхнего угла к нижнему заднему перепадом поверхностей, который с точки зрения технологии был оформлен в качестве разъёма используемой при изготовлении кузова матрицы. Сочетание клиновидного профиля с ниспадающей линией узора боковины скорректировало зрительную ось боковой поверхности автомобиля, которая благодаря их наложению друг на друга воспринималась как параллельная земле, а также позволило придать его силуэту сбалансированный, завершённый вид. Подобная клиновидная форма кузова впоследствии получила широкое распространение в мировом автомобилестроении, сначала на автомобилях спортивного типа, а затем — и на массовых моделях.

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:06
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
В верхней части боковина имела своего рода лунку, идущую вдоль передних двух третей длины кузова и переходящую в воздухозаборник охлаждения моторного отсека — с конструктивной точки зрения этот элемент играл роль ребра жёсткости. Ещё одна характерная особенность «КД» — применение арочной силовой структуры крыши, в наше время также нашедшей массовое применение. Водосточные желобки крыши были образованы выступающими наружу трубами её каркаса. Автомобиль имел интегрированные бампера из стеклопластика, окрашенные в цвет кузова. Интерьер был оформлен в спортивном стиле, имел ковшеобразные раздельные передние сиденья и развитую центральную консоль, композиционно объединённую с панелью приборов.

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:06
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
Все машины серии имели незначительные различия между собой. Так, поздние «КД» получили крышу переработанной формы — с плоской, а не купольной панелью и широкой задней стойкой (при сохранении конфигурации каркаса), а также ряд других отличий в отделке кузова.

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:07
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
...

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:07
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
....

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:08
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
....

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
mixxxey18rus
11.02.2017 - 13:08
Статус: Offline


ВОЙСКОВОЙ РАЗВЕДЧИК III класса

Регистрация: 9.01.15
Сообщений: 2793
....

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
Nikolas85
11.02.2017 - 13:20
4
Статус: Offline


Юморист

Регистрация: 4.06.12
Сообщений: 439
Сколько хороших проектов не пошло в серию.


ПАНЕЛИ КУЗОВА «СПОРТА-900»: 1 — корпус кузова, 2 — крышка багажника, 3 — усилитель крышки багажника, 4 — усилитель проема, 5 — крышка капота, 6 — усилитель крышки капота, 7 — усилитель проема, 8 — каркас сиденья, 9 — проем двери, 10 — внутренняя панель двери, 11 — наружная панель двери, 12 — усилитель оконного проема, 13 — крышка перчаточника, 14 — бензобак, 15 — панель щитка приборов, 16 — щиток приборов, 17 — пол, 18 — туннель, 19 — крышка багажника, 20 — багажник, 21 — брызговики передние с полом багажника, 22 — брызговик задний, 23 — канал воздухозаборника, 24 — брызговик задний, 25 — поддон, 26 — канал выхода охлаждающего воздуха. 27 — решетка защитная, 28 — кольцо силовое, 29 — ниша номерного знака, 30 — корпус фонаря заднего, 31 — чашка фары.

Это сообщение отредактировал Nikolas85 - 11.02.2017 - 13:20

"СПОРТ-900" советское спортивное купе на базе агрегатов ЗАЗ

[^]
sllava
11.02.2017 - 13:25 [ показать ]
-44
Drshme
11.02.2017 - 13:27
58
Статус: Offline


Приколист

Регистрация: 4.09.14
Сообщений: 305
Это ОХУЕННО. Почему всякий мусор выпускали до недавнего времени а эту красоту загубили?

[^]
Nikolas85
11.02.2017 - 13:29
45
Статус: Offline


Юморист

Регистрация: 4.06.12
Сообщений: 439
Цитата (sllava @ 11.02.2017 - 16:25)
Какой на фиг "спорт" с такими шинами.

Т.е. тебя не смутило что это 1963 год и машина на базе ЗАЗ 965 ?

[^]
Банщик
11.02.2017 - 13:31
3
Статус: Offline


Хохмач

Регистрация: 8.11.11
Сообщений: 773
Ну прям 911я

[^]
fakifaki
11.02.2017 - 13:31
9
Статус: Offline


Ярила

Регистрация: 20.03.14
Сообщений: 2167
Даже странно, что на фотках они в таком состоянии. Если бы я по этой теме зарубался я бы любые деньги отдал и восстановил)

[^]
Pomeranec
11.02.2017 - 13:40
4
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1168
Судя по фотографиям две машины сохранились. Это очень хорошо. Восстановят.

[^]
Оловянный
11.02.2017 - 13:40
6
Статус: Offline


Шутник

Регистрация: 4.07.15
Сообщений: 34
Видел такую машину в Калужской губернии. В гаражах у умельцев. Привезли на реставрацию. Не поверил что запорожец)))

[^]
Poncik
11.02.2017 - 13:43
-7
Статус: Offline


с изюмом

Регистрация: 10.05.11
Сообщений: 7833
Хохлятский порше gigi.gif

[^]
Pit1973
11.02.2017 - 13:46
3
Статус: Offline


радиофизик-контрабандист

Регистрация: 22.02.15
Сообщений: 1826
для 1965 года дизайн вполне на высоте, да и сейчас смотрится неплохо

вместо этого на конвейер поставили ваз 2101 на фоне которого логан первых выпусков в сером цвете - эталон дизайна biggrin.gif

[^]
Desperado123
11.02.2017 - 14:36
3
Статус: Offline


Ярила

Регистрация: 23.10.15
Сообщений: 2089
Цитата (Drshme @ 11.02.2017 - 13:27)
Это ОХУЕННО. Почему всякий мусор выпускали до недавнего времени а эту красоту загубили?

СССР был сосредоточен на выпуске массовой продукции, а в России кроме распила бюджета ничем не занимаются. Как пример "маруся" - загубили, "автоваз" - отличная кормушка.

[^]
Кириежкинъ
11.02.2017 - 14:57
1
Статус: Offline


Приколист

Регистрация: 1.01.15
Сообщений: 278
Цитата (Drshme @ 11.02.2017 - 13:27)
Это ОХУЕННО. Почему всякий мусор выпускали до недавнего времени а эту красоту загубили?

Очень простая формула:
НАМИ
Политбюро

[^]
Shumi
11.02.2017 - 15:05
5
Статус: Offline


Ярила

Регистрация: 18.05.08
Сообщений: 2012
Он и сейчас, неплохо выглядит! Я бы с удовольствием такой восстановил

[^]
Кириежкинъ
11.02.2017 - 15:19
6
Статус: Offline


Приколист

Регистрация: 1.01.15
Сообщений: 278
ТС не раскрыл почему Спорт - 900.
Объем двигателя как раз 900 кубиков (округленно 0,887 л)

Судя по картинке ( http://s00.yaplakal.com/pics/pics_original/3/5/6/9239653.jpg )
Позанудствую :
- Для чего сделаны боковые воздухозаборники, если отбор для охлаждения выполнен с задней панели.
- Банка глушителя под воздухозаборником - ооочень смелое решение, т.к. помимо пассивного подогрева элементов воздухозаборника идет подогрев бензонасоса. Именно бензонасос является "предателем" в стабильной работе мотора при среднестатистическо-летней температуре воздуха( при перегреве, за 120С переставал закачивать бензин, в тоже время можно назвать элементом безопасности от тотального перегрева). Но для зимнего периода up.gif

В целом отечественный Thunderbird выдался хорош.
ЯП взял!
З.ы. опять же некоторые запчасти от ЗАЗ еще лежат в гараже ;) Только двигатель поменял бы на 968й, правда там уже концепция 1,2 л
