Начитался, насмотрелся постов о том как люди всякие разности строят, ремонтируют. И решил поделится своим творением.

А рассказ пойдет о том как создал я своего зверя.



Строительство квадроцикла.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
zmeй
3.09.2015 - 22:52
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
вообщем довно мечтал собрать что то подобное, что бы проверить свои возможности) вроде вывез.

и так... началось все когда еще учился в академии. наткнулся значит я случайно на один интересный сайтик самоделкиных и был просто поражен талантами земли русской) и загорелся желанием собрать что то подобное. за основу были взяты 2 квадра замечательных людей. за что им огромное СПАСИБО! ну и отсебятины конечно же тоже много.

квадр первый

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 22:52
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
квадр второй

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 22:54
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
фотографий было сделано очень мало. и практически нет фоток в ходе работы. но все же кое что есть.


все началось с коллекционирования металлолома

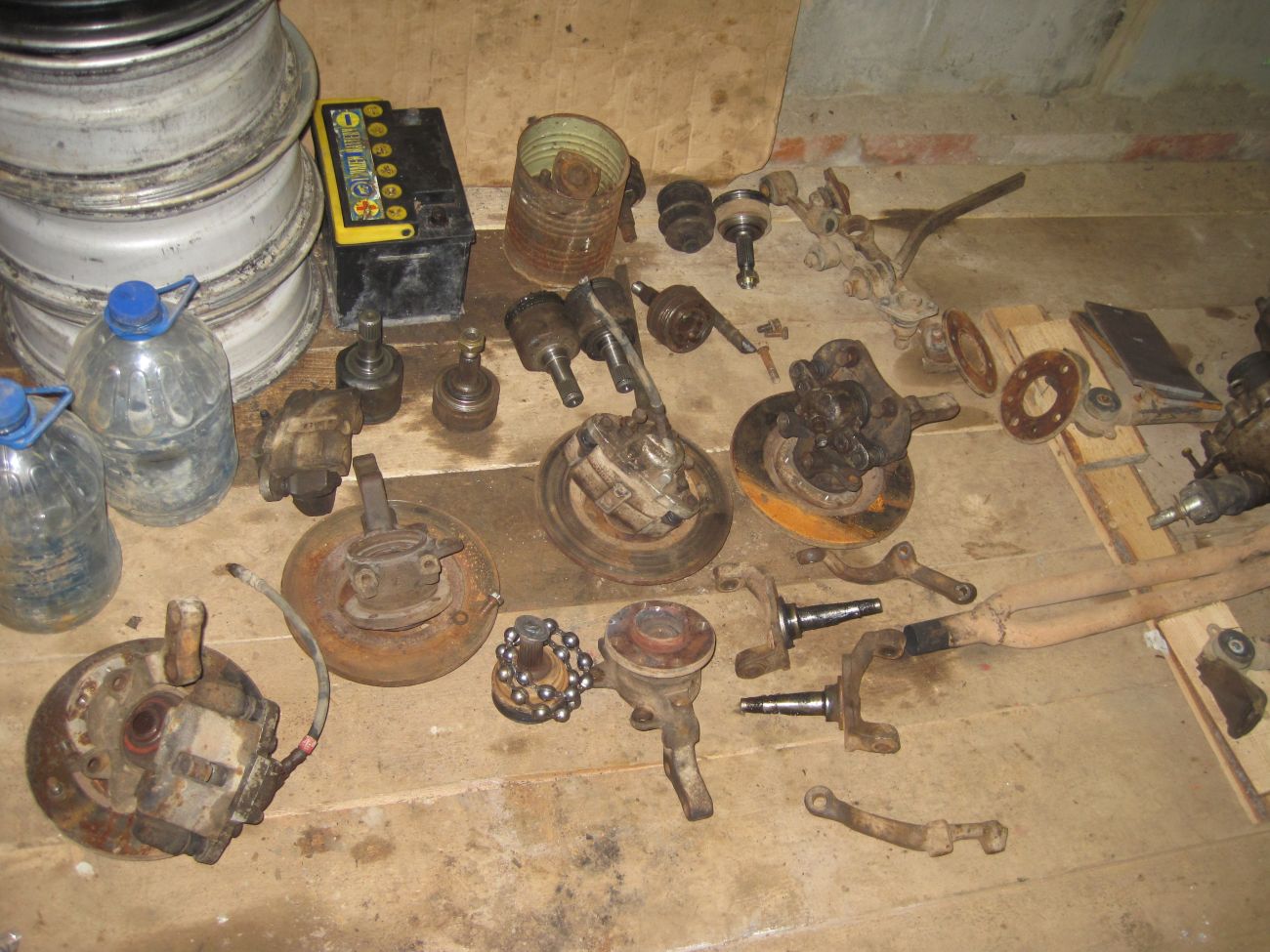

кучка раз

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 22:55
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
кучка 2

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 22:55
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
кучка 3

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 22:56
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
ну и сам моторчик от оки вокруг которого все и строилось

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 22:59
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
изначально были созданы 2 редуктора путем обрезания корпуса моста и модернизирования дифференциала от классики под девятошные "гранаты"

готовый редуктор

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 22:59
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
вид сверху

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:01
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
были куплены и переделаны токарем сателлиты от переднего моста 214 нивы. Пришлось слегка обточить посадочный диаметр сателлита. Ну и увеличить диаметр в корпусе дифференциала куда должны входить гранаты.

слева от 214 нивы справа от классики

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:01
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
вот так отлично сателлит сидит на гранате)

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:03
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
Дальше была куплена гора профиля 25х40 и 20х25 а также трубы на20 для изготовления рычагов. все перевозилось на ниве
и начался долгий и нудный путь изготовления рамы и рычагов

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:03
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
передний

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:04
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
верхняя шаровая от классики

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:04
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
нижняя от девятки

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:05
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
для крепления рычагов использованы сайлентблоки нижние от классики в количестве 24 штук . с их покупкой вообще отдельная история

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:07
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
предварительно еще были переделаны девятошные поворотные кулаки. пришлось их совместить с поворотными кулаками от классики. время и испытания показали, что соединение сделано на совесть.

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:10
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
Передние амортизаторы были изготовлены путем скрещивания пружин от оки и ее же задних амортизаторов. плюс было изготовлено верхнее ухо под сайлентблок

хочу сразу сказать. хоть и выглядит ухо хрупким, но в ходе покатушек в этом году в полной экиперовке не заметил в сухой траве пень сантиметров 30 высотой от спиленного столба. ухо выдержало, но от сильного удара сломало шток амортизатора в середине.

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:10
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
крепление снизу

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:11
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
задние пружины от оки, аморты - классика зад

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:13
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
самым геморойным оказалось сделать рулевое управление. но я его победил и вроде все работает как должно быть. радиатор должен был стоять внутри (на передним редуктором и под рамой), но был перенесен на верх из за отсутствия места, что весьма плачевно и неизвестно будет ли работать система охлаждения при таком расположении радиатора как на фото, поэтому радиатор был поставлен в нормальном положении на следующих фотках видно будет

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:16
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
нижнее крепление

хочу заметить что на фото куски рамы держаться на прихватках для того что бы удобнее было переделывать если что не понравится. испытания причем проводились в таком же состоянии. все отпадывало при движении))) но конечно же было проварена вся рама перед покраской

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:17
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
верхнее крепление.

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:18
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
были укорочены девятошные привода


на фото задние

Строительство квадроцикла.

[^]
zmeй
3.09.2015 - 23:18
Статус: Offline


Весельчак

Регистрация: 5.06.15
Сообщений: 147
вот передние

Строительство квадроцикла.

[^]
