Модернизируем торпеду на девятке

Грунтуем грунтом по пластику и красим (предварительно перелив краску из балончика в пистолет)

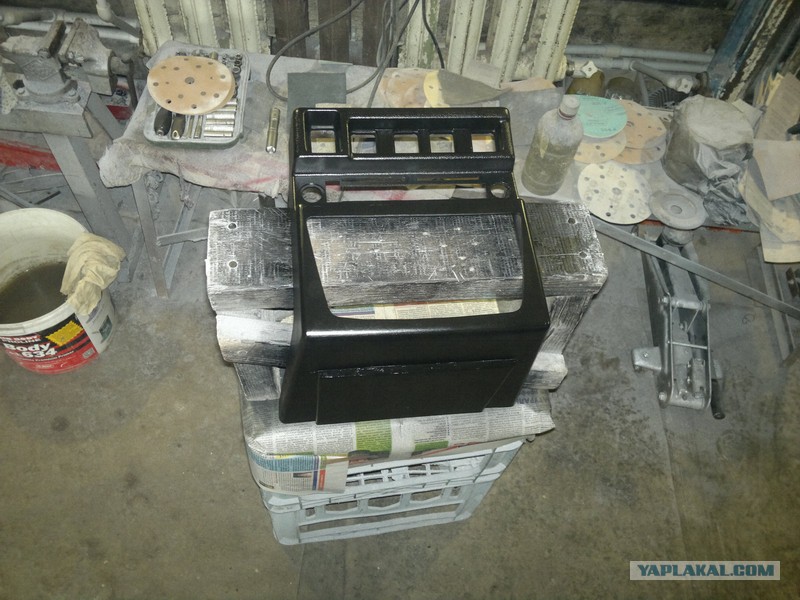

Сушим и смотрим на результат (на деле цвет не такой яркий, краска матовая, осталась от приборки)

Из остатков пластика делаем крепления для магнитолы на бороде (родная магнитола крепится в кармашек в торпеде но его придется отрезать как и нижнюю поперечину на торпеде)

фото 27

Вот что получилось:

Переходим к электронике. Как я уже сказал в стоке эта магнитола звучит немногим лучше (если не хуже) той-же «Prology», связано это с тем что корейцы с непонятной мне целью наколбасили фильтров в предварительном тракте (возможно чтобы скорректировать звук штатных динамиков), вооружившись интернетами, паяльником и феном переделываем весь предварительный тракт согласно мануалам от производителей аудио-процессора и микросхемы-оконечника. Так как в магнитоле предусмотрено подключение питания к шине ACC (а мне крайне не улыбалось слушать музыку с ключом в замке) переделываем систему управления питанием. На микроконтроллере atiny13 пишем коротенькую программу и собираем схемку имитации включения\выключения ACC. Привязываем ее к штатной кнопке включения магнитолы и получаем стандартное китайское управление: короткое нажатие – включение, удержание на 1 сек - выключение. Параллельно делаем плату под USB разъемы и AUX.

На плате 2 USB разъема и 1 AUX. Нижний USB для подключения флешек, верхний для зарядки телефонов\планшетов. Основа зарядника готовый модуль KIS3R33 купленный на али, напряжение 5в ток до 3А.

фото 31

Дабы зарядник не работал постоянно, а включался только по необходимости, делаем разрыв отрицательного провода через штекер USB, в результате зарядное включается только тогда, когда в него воткнут провод (вот так все хитро)

Разъемы вставляются в заглушку кнопки на бороде (кондея ведь у меня нет). Выпиливаем-высверливаем в заглушке необходимые отверстия и крепим плату «термо-соплями»

фото 34

Меряем, смотрим, подключаем, проверяем.

фото 36

Дальше тащим все это добро в гараж и при помощи паяльника, ножовки, сверл и напильников переносим гнездо прикуривателя на место выштамповки регулятора кондея и, немного поматерившись, закорячиваем бороду на законное место!!!!

Бюджет проекта: неизвестен, все сделано своими руками из говна и палок доступных, бесплатных элементов.
Результат: вроде неплохо, по крайней мере не хуже чем было, да и время провел весело и с пользой.
ВСЕ! Можно спрашивать, зеленить и пинать! Всем большое спасибо за внимание.
