Револьвер Смит и Вессон модель №1 первый выпуск и его разновидности (Smith & Wesson Model №1 First Issue Revolver)

Заранее предупреждаю: торопыгам, ломателям поста - 911 автоматом, вкупе с лучами поноса в карму. А так же - коварное и темное колдовство, скукожывающее 45-и сантиметровый, до размеров мизерного клитора...

Гораций Смит (Horace Smith) родился 28 октября 1808 года в городке Чешир (Cheshire, Massachusetts). До 50-х годов он работал на различных производителей оружия. Дэниел Бэйрд Вессон (Daniel Baird Wesson) родился 18 мая 1825 года в городе Вустер (Worcester, Massachusetts). После школы он начал работать учеником на предприятии своего брата Эдвина Вессона, который занимался изготовлением целевых винтовок и пистолетов.

Впервые компания Smith & Wesson Company появилась в 1854 году, которую помимо Смита и Вессона возглавлял Кортланд Палмер (Courtlandt Palmer). Оружейная компания занималась производством магазинных пистолетов и винтовок. В 1855 году с добавлением новых инвесторов, одним из которых был Оливер Винчестер (Oliver Fisher Winchester) компания была переименована в Volcanic Repeating Arms Company.

Будет 42-а картинко и текст via ©

В 1856 году Смит и Вессон покинули Volcanic Repeating Arms Company, чтобы основать новую компанию и заняться производством револьверов. Партнеры понимали, что основной причиной коммерческого провала пистолета Вулканик (Volcanic) был слабый патрон. Поэтому прежде чем приступить с выпуску нового оружия они несколько лет занимались разработкой патрона для него. В Европе в это время появились шпилечные патроны с металлической гильзой (Pinfire cartridg) и патроны Флобера (Flobert cartridg). Патрон Флобера представлял собой металлическую гильзу, в дульце которой была закреплена пуля. Порохового заряда в гильзе не было, а пуля получала импульс при воспламенении небольшой порции взрывчатого вещества, находившегося в донной части гильзы. Данные патроны имели, как правило, небольшой калибр и использовались для тренировочной стрельбы.

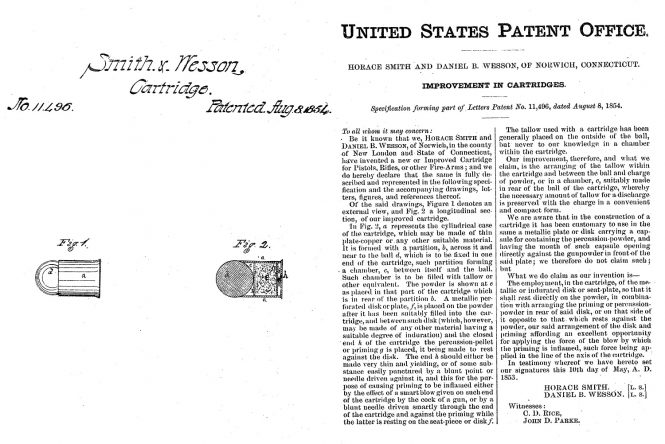

Вероятно именно патроны Флобера послужили прототипом при создании Смиттом и Вессоном знаменитого короткого патрона кольцевого воспламенения .22 калибра (.22 RF short). 8 августа 1854 года Смит и Вессон получили патент №11496 на конструкцию патрона. Графическая часть патента показывает металлическую гильзу с закраиной, в которую запрессована круглая пуля. В донной части гильзы размещался инициирующий заряд взрывчатого вещества — капсюль, а между капсюлем и пулей располагался пороховой заряд.

Работы над улучшением патрона кольцевого воспламенения вероятно продолжались и в последующие годы, потому что 17 апреля 1860 года на имя Горация Смита и Даниэля Вессона был зарегистрирован патент №27933, в котором описывался патрон с пулей конической формы, который напоминает современные патроны .22 калибра.

Смит и Вессон занимались разработкой револьвера под свой новый патрон и готовились начать выпуск нового оружия сразу же после истечения срока действия патента Кольта. Патент Кольта на конструкцию револьвера действовал до сентября 1857 года. Однако 03 апреля 1855 года Роллин Уайт (Rollin White) зарегистрировал патент №12648 на сквозные каморы барабана. В связи с этим Смит и Вессон вынуждены были заключить сделку с Уайтом, чтобы не нарушать патент и обеспечить его эксклюзивное использование.

Даниэль Вессон написал Уайту в конце октября 1856 года из Нью-Хейвена: «Я заметил в патенте, выданном вам под датой 3 апреля 1855 года, одно утверждение — сквозные каморы вращающегося барабана позволяют заряжать указанные каморы с казенной части либо вручную, либо с помощью скользящего зарядного устройства. Я хотел бы договориться с вами об использовании этой конструкции при изготовлении огнестрельного оружия. Моя цель в этом письме — узнать, можно ли заключить такую ​​договоренность, и если да, то на каких условиях». В итоге переговоров 17 ноября 1856 года Уайт сделал уступку прав на свой патент, получив единовременную выплату 497 долларов, а так же обещание в последующем получать 25 центов с каждого изготовленного револьвера. При этом Роллин Уайта обязан был в суде защищать свой патент, при попытках других производителей нарушить его авторство.

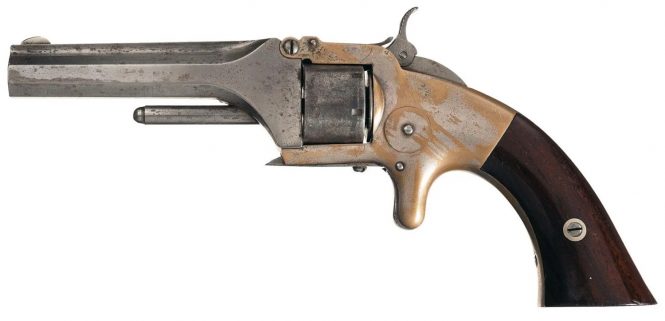

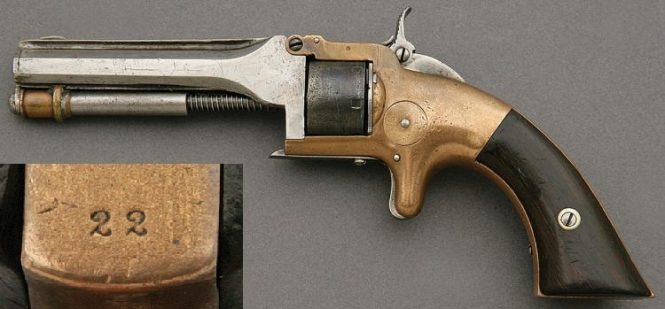

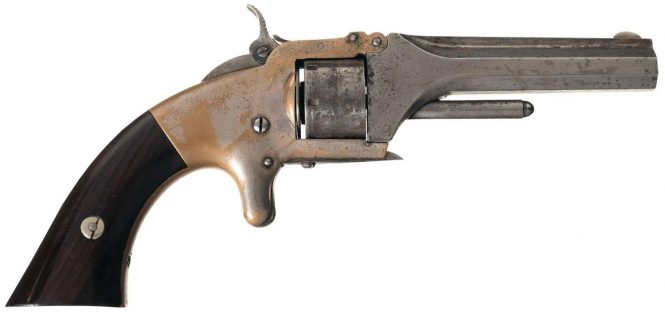

В 1857 году Смит и Вессон во второй раз основали компанию Smith & Wesson и в ноябре 1857 года приступили к производству первых серийных американских револьверов под унитарный патрон. Конструктивно первые револьверы Смит-Вессон состоят из рамки, ствола, шарнирно закрепленного в верхней ее части, барабана, ударно-спускового механизма и рукоятки. Самые ранние револьверы имели защелку фиксатора ствола, которая представляла собой цельную пружинную пластину с зубом, установленную в нижней части рамки перед спусковым крючком. В англоязычной литературе такой тип крепления иногда называют — Bayonet Latch (байонетным замком). Револьвер Смит и Вессон модель №1, первый выпуск, первый тип с байонетным креплением ствола (Smith & Wesson Model 1 First Issue 1nd Type Revolver with Scarce Bayonet Latch) имел цилиндрический барабан с семью каморами, предназначенными для размещения патронов калибра .22 RF short. Ствол восьмигранный длиной 81 мм. Револьверы первого типа выпускались начиная с серийного номера 1 и примерно до серийного номера 200. В это время на предприятии, вероятно, экспериментировали с конструкцией оружия. На фото показан револьвер Смит-Вессон модель №1 первый выпуск первого типа серийный номер №22. У этого револьвера, в отличие от последующего оружия, под стволом установлен подпружиненный экстрактор, для извлечения из камор барабана стрелянных гильз. Для экстракции с правой стороны рамки револьвера сделана проточка.

...

Первые патроны, которые изготавливались для револьвера, были довольно несовершенны. Донная часть медных гильз этих патронов при стрельбе вздувалась и препятствовала нормальному вращению барабана. Для устранения этой проблемы в свои ранние револьверы Смит и Вессон между задней частью барабана и рамкой начали устанавливать специальную круглую пластину отдачи. Эта пластина на задней поверхности имела храповый механизм и передавала вращение барабану с помощью специального выступающего штифта. Исследователи указывают, что ось на которой вращается барабан и пластина отдачи крепилась к рамке не на резьбе, а с помощью специальной защелки или ключа, диаметр которого составлял 3,9 мм.

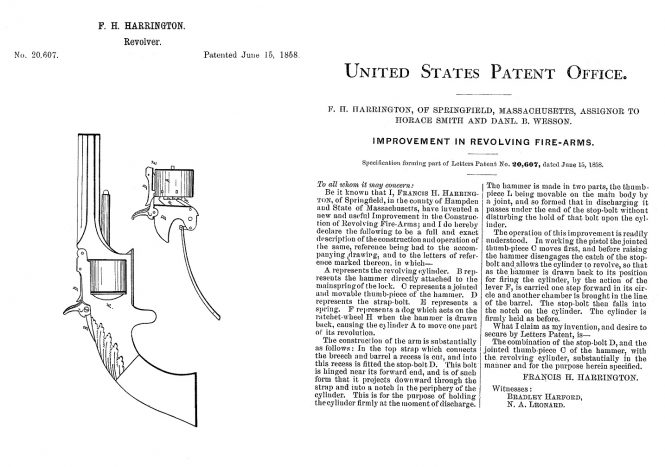

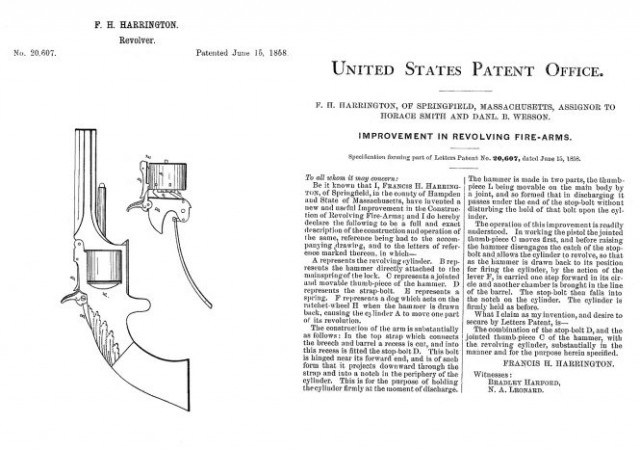

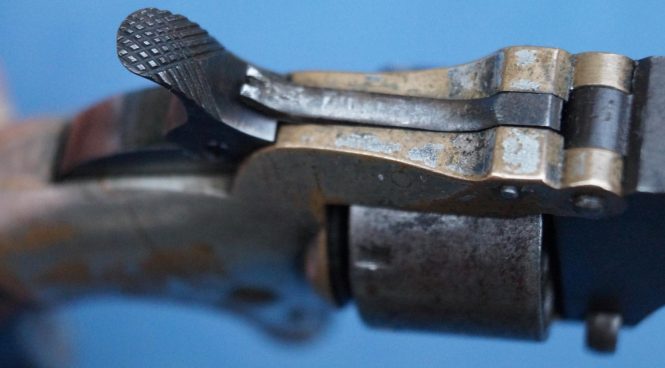

Еще одной характерной особенностью револьверов Смит-Вессон №1 первого выпуска была конструкция курка. Она была основана на патенте Франца Х. Харрингтона №20607 от 15 июня 1858 года (June 15, 1858, Francis H. Harrington US Patent №20607).

Верхняя часть курка вместе со спицей шарнирно закреплена в основании курка. В результате передняя часть курка как бы раздвоена. Нижний ударный выступ предназначен для разбивания капсюля патрона. Верхняя часть курка является одной из деталей механизма фиксации барабана. Когда курок наносит удар по капсюлю, верхняя часть курка приподнимает пластину с зубом, освобождая барабан. После взведения курка пластина опускается и ее зуб блокирует вращение барабана.

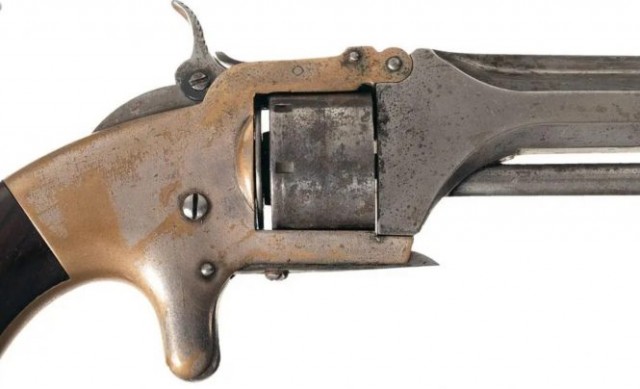

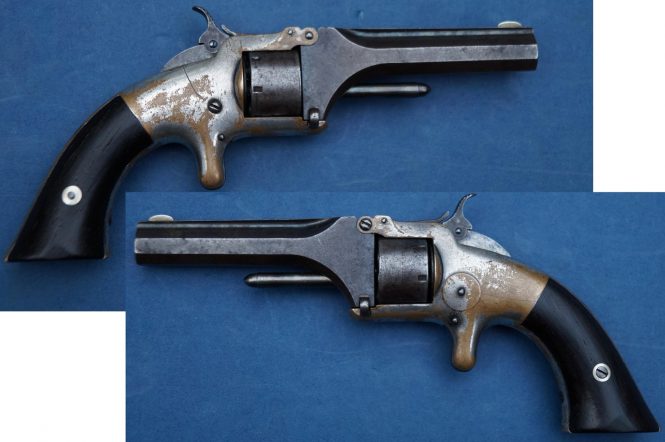

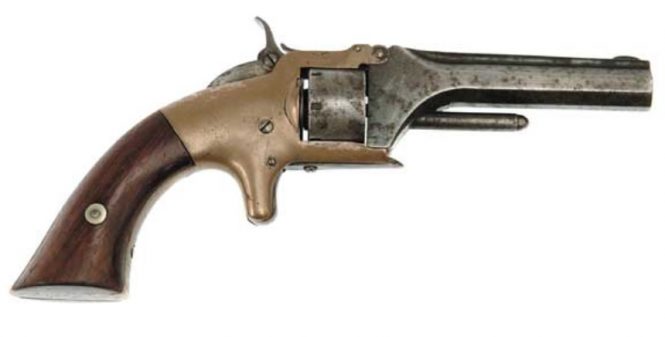

Револьвер Смит и Вессон модель №1, первый выпуск, второй тип с байонетным креплением ствола (Smith & Wesson Model 1 First Issue 2nd Type Revolver with Scarce Bayonet Latch) так же как и револьвер первого выпуска состоит из восьмигранного ствола с передней стойкой рамки, рамки, ударно-спускового механизма одинарного действия, механизма вращения барабана, щечек рукоятки и механизма блокировки вращения барабана. Щечки рукоятки гладкие, изготовлены из розового дерева.

Это сообщение отредактировал Beard74 - 1.10.2019 - 19:51

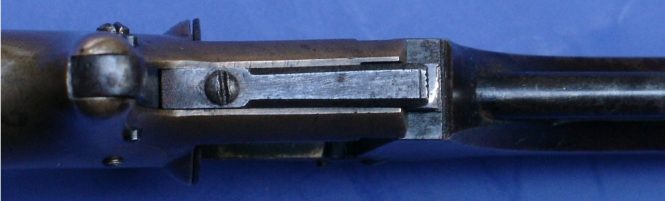

Механизм фиксации ствола так же байонетного типа, пружинная пластина защелки фиксатора ствола крепится с помощью винта к нижней части рамки.

Спусковой крючок соскового типа скрыт в нижнем выступе рамки. Рамка латунная, ее поверхность покрыта серебрением. Барабан гладкий, цилиндрической формы без долов. В задней части на боковой поверхности барабана сделаны прямоугольные проточки для зуба механизма фиксации барабана.

Барабан имеет семь камор для размещения коротких патронов .22 калибра. На передней поверхности барабана имеется выступ для фиксации в передней стойке рамки. На задней поверхности сделано отверстие для штифта, установленного в пластине отдачи. На боковой поверхности барабанов ранних револьверов Смит-Вессон нанесена маркировка с указанием на патент Роллина Уайта: «WHITE PATENT APR. 3 1855.».

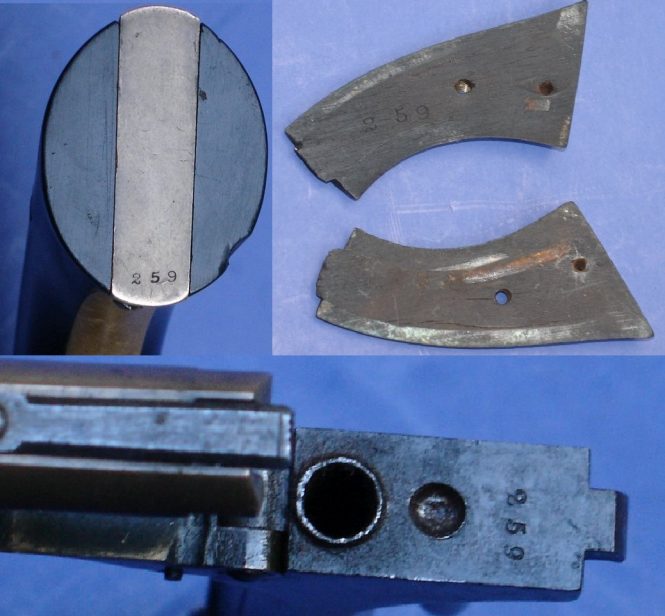

Серийные номера помимо передней поверхности барабана размещены в нижней части рукоятки револьвера, на внутренней поверхности правой щечки рукоятки и передней стойке рамки, объединенной со стволом.

Прицельные приспособления револьвера состоят из полукруглой мушки и прорези в пластине фиксации положения барабана. Подпружиненная пластина с зубом, выполняющая роль фиксатора положения барабана размещена в верхней части рамки. После удара по ней верхней частью курка, она приподнимается вверх, освобождая барабан.

При взведении курка пластина опускается вниз и ее зуб, попадая в проточку на боковой поверхности барабана, фиксирует его положение. Под стволом в передней части рамки револьвера жестко закреплен металлический стержень, предназначенный для извлечения стреляных гильз из камор барабана. Для этого стрелку необходимо было поднять ствол вверх, снять барабан со своей оси и с помощью этого стержня извлечь гильзы из камор.

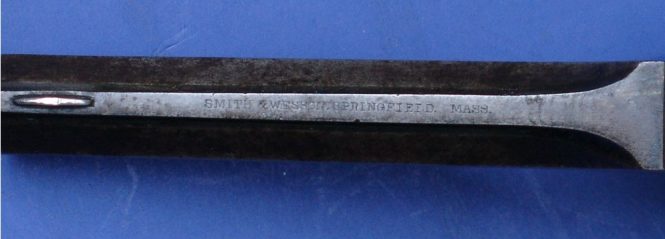

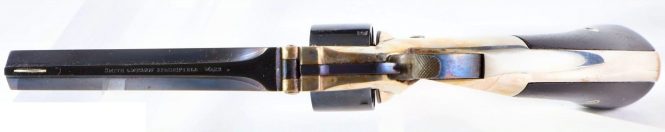

На верхней грани ствола нанесена маркировка с указанием фирмы производителя оружия и места его изготовления: «SMITH & WESSON SPRINGFILD. MASS.».

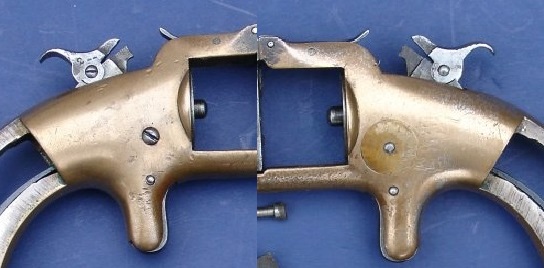

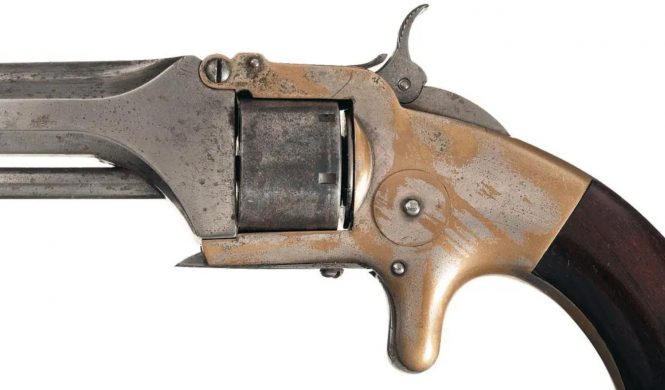

На левой стороне рамки револьверов Смит и Вессон модель №1, первого выпуска установлена круглая пластина, которая закреплена с помощью винта, являющегося осью курка. Данная пластина после снятия облегчает доступ к деталям ударно-спускового механизма.

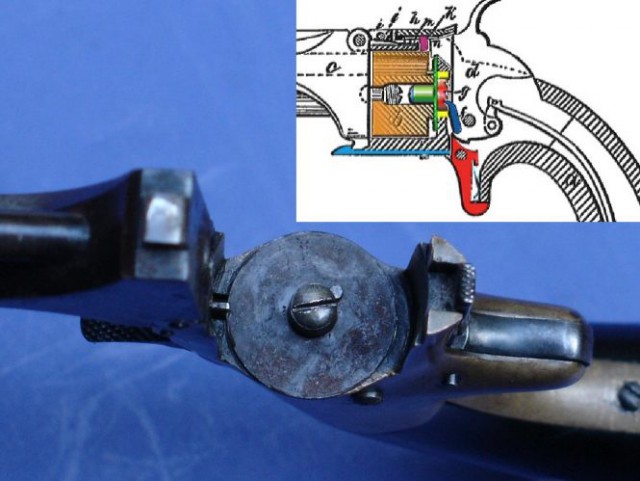

Smith & Wesson Model 1 First Issue 2nd Type Revolver with Scarce Bayonet Latch так же имеют между задней поверхностью барабана и рамкой пластину отдачи. Она имеет большой диаметр, а на ее задней поверхности размещен храповик механизма вращения барабана. Пластина отдачи с осью барабана закреплена в рамке не ключом (защелкой), а с помощью винта диаметром 5,7 мм. Из пластины отдачи выступает штифт для передачи вращения барабану.

Револьверы Смит и Вессон модель №1, первого выпуска, второго типа обычно встречаются с серийными номерами в диапазоне от 200 до 1130. Револьверы Смит Вессона у которых ствол поднимается вверх иногда называют Smith & Wesson Tip Up Revolvers (Tip Up — опрокидываться).

Револьвер Смит и Вессон модель №1, первый выпуск, третий тип (Smith & Wesson Model 1 First Issue 3th Type Revolver) внешне отличается от предыдущих двух типов измененной формой защелки фиксатора ствола. Вероятнее всего выпуск револьверов с защелкой нового типа на фабрике начали еще до того как Смиту и Вессону был выдан патент на его конструкцию.

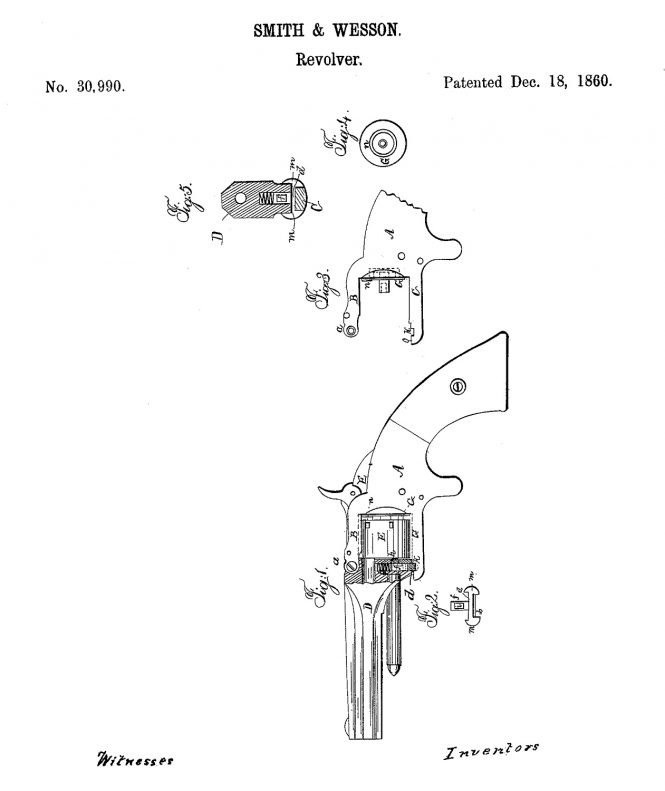

18 декабря 1860 года Гораций Смит и Дэниел Б. Вессон получили патент № 30990 на конструкцию улучшенной защелки, фиксирующей ствол в рамке. Она представляет собой подпружиненную пластину с боковыми выступами которая входит в прорезь, сделанную в нижней части рамки.

Боковые выступы предназначены для удержания пальцами и открывания защелки. Именно такую защелку фиксатора ствола будут устанавливать и на более поздние модели револьверов Smith & Wesson Tip Up Revolvers.

В остальном конструкция револьверов Смит и Вессон №1, первого выпуска, третьего типа не отличается от более ранних моделей. В верхней части у них так же располагается механизм фиксации барабана, который разблокируется при ударе шарнирной частью курка.
