Револьвер Смит и Вессон модель №1 первый выпуск и его разновидности (Smith & Wesson Model №1 First Issue Revolver)

Пластина отдачи имеет такую же форму как и у револьверов второго типа и закреплена в рамке с помощью винта. На задней поверхности барабана сделано отверстие для штифта, выступающего из пластины отдачи.

Серийные номера револьверов этой разновидности находятся в диапазоне примерно 1130 — 3000. По всей видимости с револьверов третьего типа маркировка на поверхности барабана несколько упростилась и стала выглядеть как текст: «PATENTED APR. 3 1855».

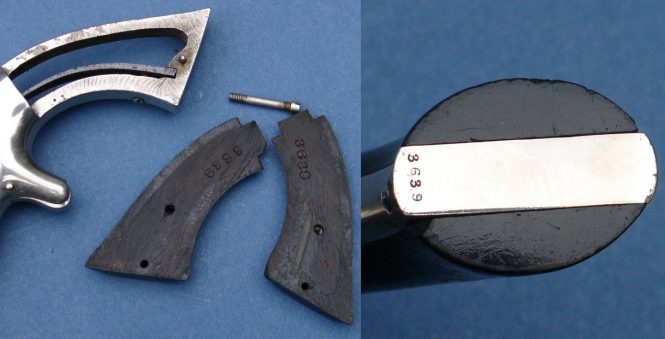

Револьвер Смит и Вессон модель №1, первый выпуск, четвертый тип (Smith & Wesson Model 1 First Issue 4th Type Revolver) внешне почти не отличается от предыдущего типа револьвера. Единственным отличием является уменьшенный зазор между задней поверхностью барабана и пластиной отдачи напротив канала ствола.

Все дело в том, что конструктивные изменения были внесены именно в пластину отдачи. У этой разновидности она состоит из двух частей. В центре находится вращающийся диск, который с помощью штифта приводит в движение барабан револьвера. А контур вокруг него образует неподвижная пластина отдачи. Сектор этой пластины напротив канала ствола чуть выступает вперед над поверхностью остальной части пластины отдачи (красными стрелками на фото показаны края выступающего сектора). Выступающая часть уменьшает зазор между донной частью гильзы и казенной частью револьвера, что делает деформацию гильзы минимальной. При этом остальная часть пластины отдачи как бы немного утоплена, что облегчает поворот барабана при деформации донца гильз.

Исследователи утверждают, револьверы Смит и Вессон №1, первого выпуска, четвертого типа появились примерно между серийными номерами 2984 и 3242. Выпуск револьверов этого типа продолжался до серийного номера 4200.

Револьвер Смит и Вессон модель №1, первый выпуск, пятый тип (Smith & Wesson Model 1 First Issue 5th Type Revolver) отличается от предыдущих типов револьверов лишь количеством нарезов канала ствола. Если у первых четырех типов револьверов Smith & Wesson Model 1 First Issue канал ствола имел три нареза, то у револьверов пятого типа их стало пять.

Других конструктивных или внешних отличительных признаков револьверы Смит-Вессон №1 первого выпуска пятого типа не имеют.

Пластина отдачи у этих револьверов не отличаются от револьверов четвертого типа.

...

Выпуск револьверов Смит и Вессон модель №1, первого выпуска, пятого типа начался примерно с серийного номера 4200 и продолжился вероятно до 5512. С июня 1858 года после серийного номера 4353, в маркировку на поверхности барабана была добавлена запись с указанием даты патента Франца Х. Харрингтона. В результате маркировка стала выглядеть следующим образом: «PATENTED APR. 3 1855 & JUNE 15, 1858».

Револьвер Смит и Вессон модель №1, первый выпуск, шестой тип (Smith & Wesson Model 1 First Issue 6th Type Revolver) это последний вариант револьверов Смит-Вессон №1 первого выпуска. Внешне он не отличается от предыдущих типов револьверов, но в нем существенно изменен механизм вращения барабана.

У всех предыдущих типов револьверов храповый механизм располагался отдельно от барабана и был размещен на задней части пластины отдачи. Начиная с револьвера Smith & Wesson Model 1 первого выпуска, шестого типа храповик стали делать уже непосредственно на задней части барабана.

Пластина отдачи сохранилась, но в ней вокруг оси был сделан паз для размещения храповика барабана. Кроме того из оружия исчез винт крепящий вращающуюся часть пластины отдачи, вместо него в оружии появилась неподвижная ось вращения барабана.

Револьверы Смит и Вессон модель №1, первого выпуска, шестого типа начали изготавливать с серийного номера 5512 и завершили номером 11671.

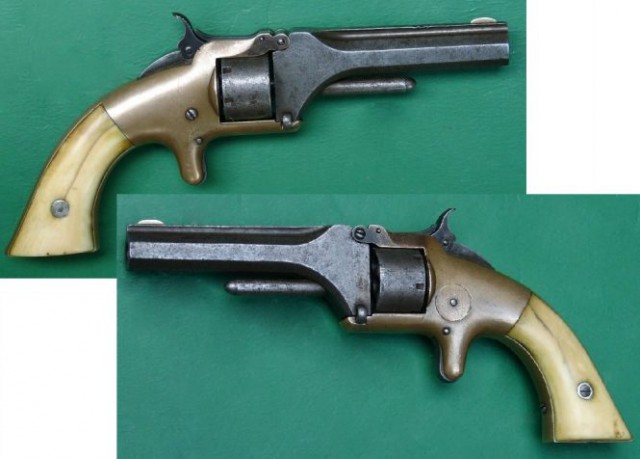

Компания Смит и Вессон начала свое триумфальное завоевание оружейного рынка именно с револьвера Smith & Wesson Model 1. Первый выпуск револьвера Смит-Вессон №1 продолжался с 1857 по 1860 год. Всего было произведено 11 671 карманных семизарядных револьверов .22 калибра. Внешне револьверы Смит-Вессон №1 первого выпуска могут быть легко распознаны по округлым очертаниям рамки, двухсекционной сочлененной верхней частью курка и круглой съемной пластине, которая удерживается на левой стороне рамы резьбовым концом винта оси курка.

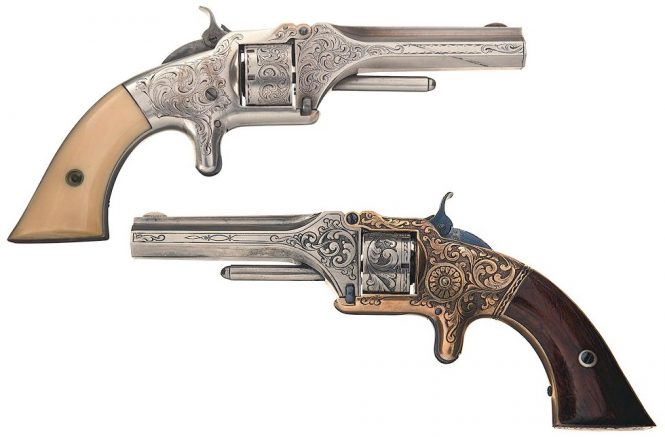

Smith & Wesson выпускала не только рядовое оружие с воронением стальных деталей и латунной рамкой, покрытой серебрением. С конца 1858 года компания предложила покупателям револьверы, изготовленные по индивидуальным заказам. Рамки, барабаны и стволы такого оружия подвергали гравировке. Обычные щечки рукояток заменялись другим благородным материалом — слоновой костью или перламутром. Металлические части полировались и покрывались синим цветом термообработки. Исследователи отмечают, что в некоторых редких случаях по специальному заказу для отделки оружия использовалось даже золотое покрытие.

Револьверы Смит и Вессон модель №1 первого выпуска редкое и очень интересное оружие. Среди коллекционеров спросом пользуются пожалуй все типы этой модели револьвера. Цена на револьверы третьего-шестого типов колеблется от 1500 до 4000 долларов. Стоимость револьверов второго и особенного первого типа могут превышать 10000-15000 долларов.

Все.
Доклад окончил.
Можно пинать.

ЗЫ
Не спорьте с копипастой...

очень интересная тема..

...за что пинать?
..здесь кланяться нужно,за хорошую и подробную тему.

Я так и не понял, как спускался курок. Где спусковой крючок?
Извините мою дремучесть.

А я от этого тащусь, довелось в Абхазии пострелять из такого, жаль у нас не купить((

Сам задумался сначала. Я так понял вот он.

Спусковой крючок здесь - это деталь, слегка выступающая за поверхность вот того "соска", который находится на месте размещения спускового крючка, в привычных нам моделях. Вот на этом рисунке лучше видно

Элементарно!
Перед рукояткой, под барабаном, "сосок" - прилив на рамке. Там прячется спусковой крючок. При взведении курка, СК - "появляется из убежища".
После нажатия и выстрела - опять прячется в "сосок"...
