Нездоровый

13.11.2014 - 08:18

Статус: Offline

Приколист

Регистрация: 11.06.11
Сообщений: 249

Цитата (Grinito @ 13.11.2014 - 02:44)

и о боже БОЛТЫ БЛЕАТЬ я выпал. В квартире нужно использовать только самтзажимающие клемники. Вот сцуко из за таких авторов потом и случаются пожары.

Вы будете смеяться, но например на судах любую скрутку "завернёт" речной регистр. Если провода соединять, то или зажимной колодкой или обжимной концевик и соединять болтом.

[^]

~~navi89abros~~

13.11.2014 - 08:21

-2

Статус: Offline

Алкоголик

Регистрация: 8.05.14
Сообщений: 885

Цитата (murgab @ 13.11.2014 - 11:13)

Цитата (navi89abros @ 13.11.2014 - 08:09)

ИМХО: считаю пайку самым оптимальным способом соединения по критериям простота+надежность+стоимость.
Сам все соединения стараюсь паять (за редким исключением), хотя мои электрические работы сводятся максимум к тому, чтобы удлинить провод, сделать переноску и т.д. Стараюсь пропаивать также болтовые соединения на вилках, розетках, выключателях и т.л.

Пайка скруток, впрочем, как и сварка, возможна только с медью, разные металлы соединять в скрутку нельзя...Переходное сопротивление у пайки все-таки есть :) у сварки нет :)

Согласен, такое только через болт или колодку.
Я имел ввиду жилы из одинаковых металлов.
Алюминий можно паять, припой к нему "липнет" с достаточным количеством канифоли, а вот как его сваривать? Этож какой сварочник нужен, чтобы такую температуру сделать?

[^]

murgab

13.11.2014 - 08:28

Статус: Offline

Грустный весельчак

Регистрация: 6.10.13
Сообщений: 9224

Цитата (navi89abros @ 13.11.2014 - 08:21)

Этож какой сварочник нужен, чтобы такую температуру сделать?

У меня на работе стоял обычный 36 вольтовый трансформатор, от него два медных провода в резиновой изоляции, один с самодельным минидержаком, вместо электрода зажат угольный стержень от большой круглой батарейки :), времена СССР, это сейчас всяких клеммников и прочего, как говна за баней, тогда ничего этого практически не было...Прислоняешь оба провода к скрутке, один выше, электрод под конец скрутки, маленькая дуга и на кончике красивая капля-шар :)

[^]

~~navi89abros~~	13.11.2014 - 08:33 [ показать ] 4
Статус: Offline Алкоголик Регистрация: 8.05.14 Сообщений: 885	Друг делал проводку у себя дома, мы сваривали медные провода с помощью автомобильного аккумулятора 12В 75Ач, в качестве электрода графит из электродрели. P.S. Полностью заряженного аккума, кстати, хватило на всю квартиру. Это сообщение отредактировал navi89abros - 13.11.2014 - 08:47
	[^]

murgab

13.11.2014 - 08:37

Статус: Offline

Грустный весельчак

Регистрация: 6.10.13
Сообщений: 9224

Цитата (navi89abros @ 13.11.2014 - 08:33)

Друг делал проводку у себя дома, мы сваривали медные провода с помощью автомобильного аккумулятора 12В 75Ач, в качестве электрода графит из электродрели.

В советское время щетки из батареек вытачивали :), а так, почему бы и нет, сила тока у аккума более чем достаточна, при КЗ пожгет всю проводку в авто :)

Это сообщение отредактировал murgab - 13.11.2014 - 08:39

[^]

~~raffden~~

13.11.2014 - 09:16

Статус: Offline

Ярила

Регистрация: 22.12.11
Сообщений: 7125

Цитата (Grinito @ 13.11.2014 - 00:44)

Госпади. Какоже бред написан тут. Статью надо назвать 1 хороший способ и как делать не надо. Мы живем не 80 годах ссср что бы на сопли стеденять, варить, и о боже БОЛТЫ БЛЕАТЬ я выпал. В квартире нужно использовать только самтзажимающие клемники. Вот сцуко из за таких авторов потом и случаются пожары.

бред ты написал. именно твои самозажимные и горят. А сварка считай на века.

[^]

FREEMAN	13.11.2014 - 09:31 [ показать ] 4
Статус: Offline L2/L3 puppeteer Регистрация: 22.04.08 Сообщений: 1032	Скрутка медных проводов неправильно указана. По стандарту IPC, провода сначала необходимо облудить, потом скрутить, обмотать тонкой проволокой скрутку, с определенным шагом и только потом спаять. [edit] тот кто минус поставил - почитайте IPC, пиндосы уже все придумали и про SN96 (бессвинцовый припой) с температурой пайки 380 гр +- 10 и то, как правильно соединять провода. Правда там требования не к бытовым приборам, но можно же применять ) Это сообщение отредактировал FREEMAN - 13.11.2014 - 10:23
	[^]

lelix	13.11.2014 - 09:37 [ показать ] 1
Статус: Offline Юморист Регистрация: 17.03.14 Сообщений: 441	ТС спасибо, познавательно. Зелень!
	[^]

Одинец

13.11.2014 - 09:40

Статус: Offline

Мрачный надругатель

Регистрация: 27.10.10
Сообщений: 10792

Цитата (Ziccurat @ 13.11.2014 - 00:06)

Цитата (yaphunter @ 12.11.2014 - 23:48)

Цитата

Раз уж речь зашла о многожильных проводах, считаю не лишним напомнить, для монтажа стационарной электропроводки нужно использовать провода с цельными жилами, многожильные провода в этом случае применять не рекомендуется.

Тыщу раз слышал, но не понимаю физики процесса. А какая разница? Если концы оконцованы или сварены.

Дело не в физике, а в отсутствии подобного провода. На данный момент к прокладке разрешен только ВВГ-нг-ls. Провода с малопроволочной жилой бытовых сечений (1,5 и 2,5 мм2) просто нет.

Поинтересуйтесь, сколько лет срок службы у ВВГ и сколько у ПВС (с многожилкой). И наличием у ПВС сертификата по трудногорючести. ШВВП - это шнур от вилки его тем более нельзя.

Добавлено в 09:41

Цитата (raffden @ 13.11.2014 - 09:16)

Цитата (Grinito @ 13.11.2014 - 00:44)

бред ты написал. именно твои самозажимные и горят. А сварка считай на века.

Этих вагинальных клемм WAGO для начала НЕТ в ГОСТ. Ну нету там "плоскопружинного сжима"!!!

[^]

~~Eralash~~	13.11.2014 - 09:42 [ показать ] -1
Статус: Offline Балагур Регистрация: 18.02.14 Сообщений: 919	какие болтовые, какие сварочные соединения? Наше ноу-хау - "На соплях", "На авось".
	[^]

Одинец

13.11.2014 - 09:45

Статус: Offline

Мрачный надругатель

Регистрация: 27.10.10
Сообщений: 10792

Цитата (vvross @ 13.11.2014 - 06:33)

Цитата (amatiel @ 12.11.2014 - 23:20)

А я всегда подбирал из плотности 1мм2= 10А. Чот почти 20А для 1.5 мм2 много.

в предыдущей теме рассказывали что на 1 квадрат медяхи можно повесить 9 Ампер
тут оказывается по более
считаю что для таких "фактов" пруфы надо давать на соответствующие пункты "серьезных" книг

а так, с ЭТИМ топиком я больше согласен чем с предыдущим нашумевшим видеороликом в котором мужик нес бог весть что.

скрутка с обтяжкой...на них я собрал всю проводку по квартире, кстати, тут забыли упомянуть про существующие колпачки для скруток...оно как БЭ избавляет нас от последующей пайки или варки

А вот любителям таблиц непонятно откуда, да пусть даже из ПУЭ (не читая под ней, что нормальная темпратура проводки 60 градусов) - следует помнить:
Автомат С16А при токе в 16 Ампер НИКОГДА не сработает.

Дилетанты - самая страшная проблема в электрике.

Бля, для чего существует расчёт нагрузки, для чего лаборатории с замером сопротивления петли "фаза-ноль"?

Вот НОРМАЛЬНЫЙ клеммник для коробки. А не отрезок рядовой клеммной колодки, приведённой ТС (не дай бог, ещё и полиэтиленовой!!!), предназначенной для перехода с одного кабеля на другой - например, с проводки на светильник.
Фото клеммника для коробки:

Это сообщение отредактировал Одинец - 13.11.2014 - 09:48

[^]

Бипер	13.11.2014 - 09:51 [ показать ] 0
Статус: Offline Случайный прохожий Регистрация: 30.09.13 Сообщений: 3333	мне во двор заводили телефонный провод от магистрального (конечная точка). провод медный, в полиэтиленовой изоляции. Был немало удивлён, когда на вопрос "А пропаивать будете?" был осмеян и культурно послан вдаль. Да, скрутка была замотана изолентой шо ппц.
	[^]

ЯйцаКотаШредингера

13.11.2014 - 09:51

Статус: Offline

Ярила

Регистрация: 18.10.10
Сообщений: 1069

Цитата (Andey @ 12.11.2014 - 22:18)

Формула для расчёта сечения проводника:
S = (3,14 х D2)/4
Где:
S – площадь круга (сечения), а D – диаметр проводника.
Для многопроволочного проводника (неверно многожильный) сечение равно сечению одной проволоки, умноженному на их число.
На этом всё, спасибо за внимание.
Источник

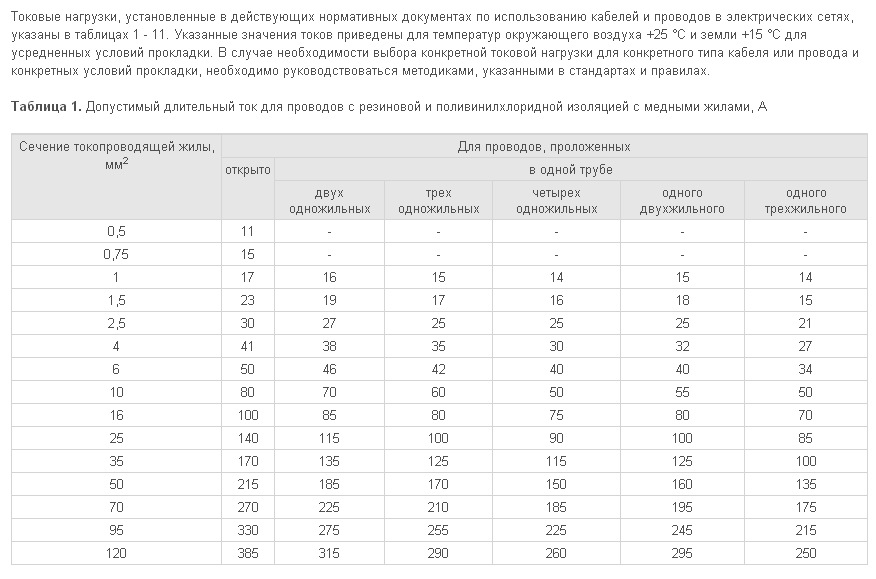

Таблица неверная, точнее неполная - сечение зависит еще от способа прокладки (открытый/закрытый - теплоотвод существенно отличается) и от количества жил:

[^]

tao96	13.11.2014 - 09:52 [ показать ] -10
Статус: Offline Приколист Регистрация: 7.02.13 Сообщений: 246	Алексей Земсков посмеялся бы над автором засуньте скрутку себе в жопу ! http://www.youtube.com/watch?v=YK6f4Imfh0E...JcyzqcWMswzooug Это сообщение отредактировал tao96 - 13.11.2014 - 09:52
	[^]

Поршивец	13.11.2014 - 09:53 [ показать ] 1
Статус: Offline Юморист Регистрация: 16.07.14 Сообщений: 585	Отличная темка!
	[^]

~~rockyrock~~	13.11.2014 - 09:53 [ показать ] 2
Статус: Offline Шутник Регистрация: 13.07.14 Сообщений: 0	а еще сейчас почти все производители проводов и кабелей косячат - делают диаметр жилы (а значит и сечение) меньше, чем написано
	[^]

zav17	13.11.2014 - 09:54 [ показать ] 3
Статус: Offline Ярила Регистрация: 20.02.14 Сообщений: 1164	а как же синяя изолЭнта ? Это сообщение отредактировал zav17 - 13.11.2014 - 10:09
	[^]

~~navi89abros~~

13.11.2014 - 09:54

Статус: Offline

Алкоголик

Регистрация: 8.05.14
Сообщений: 885

Цитата (raffden @ 13.11.2014 - 12:16)

Цитата (Grinito @ 13.11.2014 - 00:44)

бред ты написал. именно твои самозажимные и горят. А сварка считай на века.

Согласен с raffden. Лучше потратить время на сварку/пайку, чем потом искать причину возгорания.

[^]

sat44

13.11.2014 - 09:58

Статус: Offline

Хохмач

Регистрация: 14.01.13
Сообщений: 684

Цитата (DachRaven @ 13.11.2014 - 07:04)

4. оловянная чума

А что кто то скрутки чистым оловом паяет

[^]

Ересь

13.11.2014 - 10:03

Статус: Offline

Хохмач

Регистрация: 1.07.12
Сообщений: 650

Цитата (tao96 @ 13.11.2014 - 09:52)

Алексей Земсков посмеялся бы над автором
засуньте скрутку себе в жопу !
http://www.youtube.com/watch?v=YK6f4Imfh0E...JcyzqcWMswzooug

Юношеский максимализм! Земсов конечно хороший монтажник, но пиздец какой трудный.

[^]

~~raffden~~

13.11.2014 - 10:04

Статус: Offline

Ярила

Регистрация: 22.12.11
Сообщений: 7125

Цитата (Бипер @ 13.11.2014 - 09:51)

мне во двор заводили телефонный провод от магистрального (конечная точка). провод медный, в полиэтиленовой изоляции. Был немало удивлён, когда на вопрос "А пропаивать будете?" был осмеян и культурно послан вдаль.
Да, скрутка была замотана изолентой шо ппц.

а какой ток в телефонной сети? так вот, никакого.

[^]

FREEMAN

13.11.2014 - 10:04

Статус: Offline

L2/L3 puppeteer

Регистрация: 22.04.08
Сообщений: 1032

Цитата (sat44 @ 13.11.2014 - 09:58)

Цитата (DachRaven @ 13.11.2014 - 07:04)

4. оловянная чума

А что кто то скрутки чистым оловом паяет

SN96

[^]

~~raffden~~

13.11.2014 - 10:05

Статус: Offline

Ярила

Регистрация: 22.12.11
Сообщений: 7125

Цитата (tao96 @ 13.11.2014 - 09:52)

Алексей Земсков посмеялся бы над автором
засуньте скрутку себе в жопу !
http://www.youtube.com/watch?v=YK6f4Imfh0E...JcyzqcWMswzooug

земсков может смеяться дальше.
Именно быстрозажиные соеденения со времени и ослабевают.Всегда.
Опыть с повышенным током, просто грубо говоря показывает что произойдёт с зажимом через несколько лет.

[^]

akcakal	13.11.2014 - 10:09 [ показать ] 2
Статус: Offline Подниматель пингвинов Регистрация: 26.06.14 Сообщений: 5634	Опайка оловом сильноточных соединений тоже работает как гальваническая пара и разрушает контакт быстрее,чем это была-бы просто скрутка.Поэтому для розеток и освещения-скрутка+сварка-самый надёжный вариант.
	[^]

~~Япокакалъ~~	13.11.2014 - 10:11 [ показать ] 4
Статус: Offline Хой жив! Регистрация: 4.04.14 Сообщений: 983	ВАГОсрач в комментах уже был?
	[^]
