начался. и главный вагоноситель это земсков. Все под его знамёнами.

Не подвержен ей, имеется серебро в составе :)

И даже ваша тоже не полная.
Нет зависимости от длины кабеля.

Это сообщение отредактировал яДадец - 13.11.2014 - 10:19

Вообще-то на соединение пайкой в силовых цепях существует прямой запрет.

Дело не в гальванической паре. есть ещё такое слово "диффузия", я молчу про ряд электроотрицательности металлов и расстояния по нему (где "медь-люминтий" и где "медь-олов-свинец").
Припой (забудьте слово "олово") имеет чуть большее сопротивление, чем медь. И другую теплопроводность. Немного. Но при неблагоприятных условиях - пошёл нагрев, контакт ухудшился, пошёл нагрев лавинообразно, припой начал трескаться, контакт раскалился, припой стёк, контакт воспламенился...

Есть еще разъем скотч-лок, очень удобно когда нужно ответвить кабель без разрезания

отлично, нужная статья

Это СЛАБОТОЧКА, а не энергетика.
А ток там до 20 миллиампер. При звонке до 50.

Немного побаяню ОТСЮДА:, чтобы ДУМАЛИ:

Н

Это сообщение отредактировал Одинец - 13.11.2014 - 10:19

ребят подскажите пожалуйста такой вопрос:
есть духовой шкаф встроенный в кухню, вилка ,втыкающаяся в розетку, слишком широкая и из-за этого духовка выпирает из шкафа на 2-3 сантиметра
вилка эта самая плоская что я нашел и собственно встал вопрос можно ли снять саму розетку и вилку и соединиться с помощью скрутки напрямую в розетку??
помогите плиз, а то жена мозг съест с этой духовкой)))

Да, весёлая темка.
Но весь этот холивар скрутка-пайка vs наконечнички- ваго лежит в плоскости "а мы продаём или покупаем"?
Если я делаю проводку "для себя" или "хорошим людям" - то в сухих помещениях - обычная скрутка (наподобие первой фотки), только ещё её пополам сгинаю и дополнительно обжимаю пассатижами. Контакт немного улучшается и соединение становится компактнее. ХБ изоляцию не использую. Исключительно ПВХ, причём, одним "синим" цветом не ограничиваюсь. Синий- для "нуля". Полосатая жёлто-зелёная - это для "земли". Красный цвет - фазные провода (как правило, прямые, питающие). Зелёный, жёлтый и чёрный -эти цвета - цепи после выключателей. Подобная "многоцветность" сильно облегчает поиск косяка, если случается неисправность. Правда, это когда ищу проблему в СВОЁМ монтаже. Практически всегда поиск в неисправности в чужом монтаже- мотали изоляцией одного цвета.

Если улица или помещение с большой влагой- то лужение, скрутка и после пайка. ХБ если и кручу- то сначала ПВХ, потом сверху- ХБ.

У многих клиентов фобия на слово "скрутки", однако все "красивости" в виде самозажимных колодочек - тупо разводить клиентов, так как им надо "шашечки, а не ехать". А о качестве таких зажимов мало кто задумывается.
Всякие сертификатные конторы, предписывающие использование исключительно красивенькие говно-клеммы, думаю, просто тупо в доле с производителями/барыгами подобного фуфла.

Скрутка может иметь ахиллесовую уязвимость- плохой контакт из-за высокой плотности тока (неправильный выбор сечения или недостаточно затянули), и/или воздействие влаги увеличило сопротивление контакта (окислы), поэтому и начинаются косяки (в лучшем случае- тупо нет контакта, в худшем- нагрев и возгорание).

Ваго используют, когда надо сделать клиенту "побыстрячку" и "наотъебись". Единственно ,их применение оправдано, когда это сухое помещение и токи с хрен целых ноль десятых (освещение на "сберегайках"/светодиодных лампах)

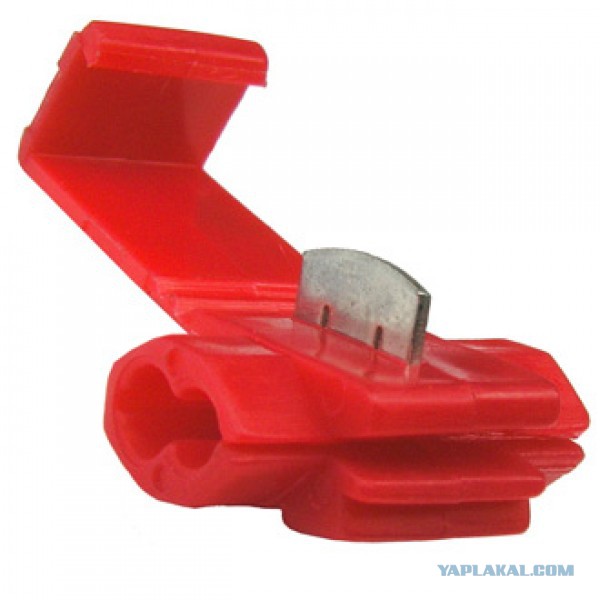

Столкнулся недавно с примочкой для соединения проводов, рабочее название "Клипса" как на самом деле называется не знаю. Выглядит на самом деле как клипса, устанавливаются в нее два провода, параллельно, она защелкивается и на ней фигурная пластинка Ш-образная с режущей кромкой, эту пластинку продавливаешь в клипсу, она прорезает изоляцию и проводники и обеспечивает контакт проводников. А вот фото нашел. Попробовал, для машины неплохо. У знакомых кто то сделал в распредкоробках такие соединения, блин погорели все коробки. Свет, электронику еще нормально, но только включат утюг, все горит.

В них влезет провод, сечение которого больше того, по которому допустимый ток превышал бы максимум, на который клеммы рассчитаны?

Готов согласиться, но есть нюанс.. Сейчас в связи с отменой ГОСТов сечение проводов не соответствует заявленному.
Делал электрику дома и проверил сечение провода заявленного как 2.5 квадрата.
При измерении микрометром оказалось всего 1,98 квадрата. Провода делают сейчас тяп-ляп, и так сойдет.
Поэтому так ориентироваться сейчас - опасно.

Недавно залез у родителей в распредкоробки в квартире, я был в шоке... дом 91 года, везде скрутки, алюминий скручен с медью. Все скрутки были заменены на WAGO со смазкой для алюминия, для мощный потребителей - водогрей, духовка, стиралка, кондишн - протянуты отдельные линии кабелем ВВГнг 3х2,5 и соединения только - в щитке с автоматами и в розетках.

У меня же дом 2007 года, проводка медь, но 3х1,5 квадрата все на скрутках, поверх накручен пластиковый колпачек - думал, что СИЗы, снял его - а там ни пружинки, ничего.

Переросток
Еще надо проверять медь или нет. А то китай разошелся.

Les1920
И не только Китай.

"Розеточное соединение" имеет один несомненный плюс перед соединением "напрямую" к проводам. Быстро воткнули (или вытыкнули)))).
ВСЁ!
На этом плюсы закончились.
Духовой шкафчик имеет немаленькую мощность. Там до 6kW нагрузки может быть. Поэтому, и розетка соответствующая. С плоскими толстыми штырями.
Если не боитесь электричества и велик соблазн не платить непросыхающему соседу -электрику порукожопить самому- то
ОТКЛЮЧАЕМ питание розетки в щитке., ПРОВЕРЯЕМ отсутсвие напряжения в розетке, разбираем розетку, откручиваем провода, делаем "колечки" для винтового (болтового) соединения. Делаем такие же "колечки" на проводе от духового шкафа. Подсоединяем на винтики (ОБЯЗАТЕЛЬНО с использованием шайб и ГРАВЕРОВ!) Гравер поможет долгое время держать клемму сильно стянутой, а,следовательно, и надёжным соединение.
Изолируем изолентой (рекомендую ПВХ).
В труднодоступных местах и при дефиците свободного места рекомендую, отмотать сантиметров 10 ленты и ножницами разрЕзать её ВДОЛЬ.
И вот такими узкими полосками замотать оголённые местА.
Лучше замотать двумя половинками, чем одной широкой. Заизолированное место будет компактнее, ну и приятнее глазу (по шен- шую))))

p.s: Подобные манипуляции с демонтажом розетки лучше выполнять в отсутствие жены. Иначе, можно наслушаться не очень полезных советов и пожеланий.

Золотые слова.

И за маркировку по цветам - МОЛОДЕЦ.

Лютый

Однако же на самолётах 2014 года выпуска для соединения проводов между собой и для подсоединения к ним контактов разъёмов используется именно этот способ. Дело в надёжности, технологичности и достаточно высокой степени защиты от дурака.
Второй тип соединения, применяемый на современных летательных аппаратах-болтовое.
Всё! Других нету.

Зачем скрутка? Просто снимаешь вилку и провода закрепляешь в розетке, штатным креплением. Ну... провода в розетке крепятся зажимами на болтиках, вот ослабил зажим, вставил провод, зажал, все. После чего закрываешь снова розетку и наслаждаешься жизнью. И розетку можно, в случае необходимости использовать по прямому назначению и провод надежно закреплен.
Ну разве, что советую его еще на стене закрепить, чтобы не выдернуть случайно

Ты сечение микрометром мерял или диаметр? Диаметр 1,8 как раз соответствует сечению 2,5.

Одинец

Что и наши уже разошлись железо под видом меди втюхивать ?

Хороший пост.
Хочется только добавить про клеммные колодки как наиболее слабое место, а заодно и про присоединение электроустановочных изделий - лучше только с лифтовыми зажимами брать. Что колодка, что розетка, что выключатель. А то у нас любят когда винт тупо врезается в провод. Безобразие! Кто это придумал? Когда зажим лифтовой - провод зажимается поднимающейся по винту гайкой сразу целая гора плюсов. И площадь контакта больше, и провод не режется, и провод не уводит в сторону с возможной потерей контакта.

Но лучше всего, конечно, варить. Это надёжно как броня.

И ещё, не "экономьте на заварке". Берите кабель потолще. Он никогда не греется, соответственно изоляция не стареет и проживёт в десятки раз дольше. Вместо 2,5 мм кв. если 4 то по деньгам не много больше, а по спокойствию - вещь. А если сложности с монтажём - на конечном участке можно приварить "поводки" 2,5, не заделывая в стену

А хоть и с пружинками.
Пружинка - НЕ ЯВЛЯЕТСЯ токоведущей частью.
То есть эти сволочи сизые (колпачки СИЗ) - это "почти узаконенная запрещённая скрутка". Из той же оперы, что и вагинальные клеммы.

Crash71

Там где возможен нагрев ПВХ не очень хорошо себя ведет.

ТСу зеленки, украл себе. Нужный топик.
