Доброго дня всем. Неделю назад допилил воротину, теперь запиливаю небольшой пост.

41 картинка, 1 видео + 11 картинок бонусом. Некоторые снимки отдают фиолетовым, это не эффект известного приложения, а камера в телефоне троит при плохом освещении. Погнали.

Откатные ворота своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Lomonosoff
23.05.2018 - 14:39
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
История началась с того, что пушистый комочек немецкой овчарки за полтора года превратился в махину, которая с места начала перепрыгивать забор высотой в 1.6м. Запросто так могла пойти провожать тебя на работу или встречать вечером на районе, весело гоняя местных кошек и собак, попутно закусывая курами. На семейном совете было решено делать забор повыше. Ну решено и решено. Начал с калитки.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:41
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

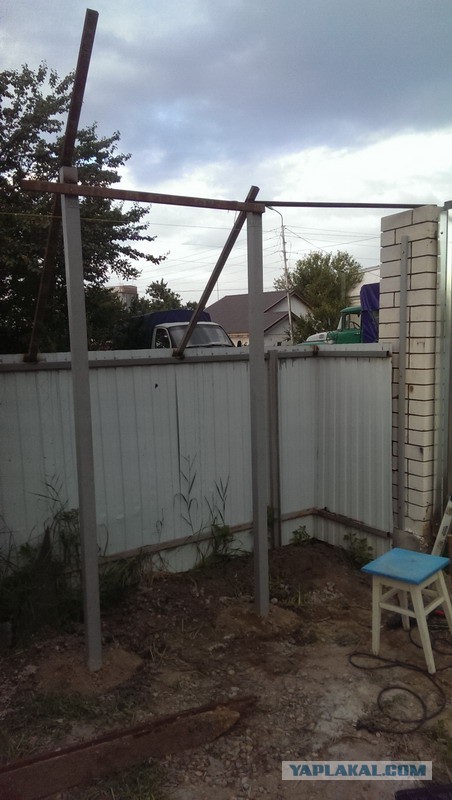

На 80см забетонировал пару столбиков 60*60*3мм и зафиксировал к старому забору.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:43
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Как-то так. К слову сказать, до этой калитки самой сложной для меня работой был мангал. Я его в 2014 выкладывал на ЯП.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:43
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

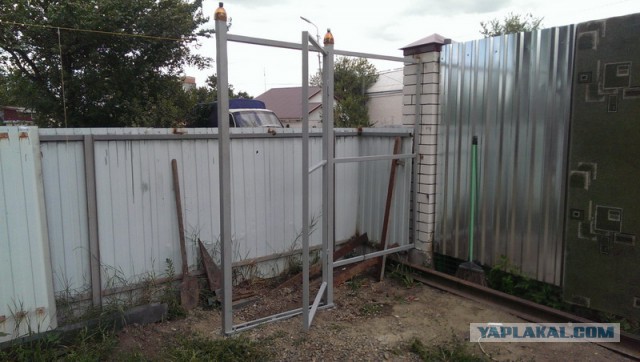

Рамку калитки варил по месту из профтрубы 40*20*2мм.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:44
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

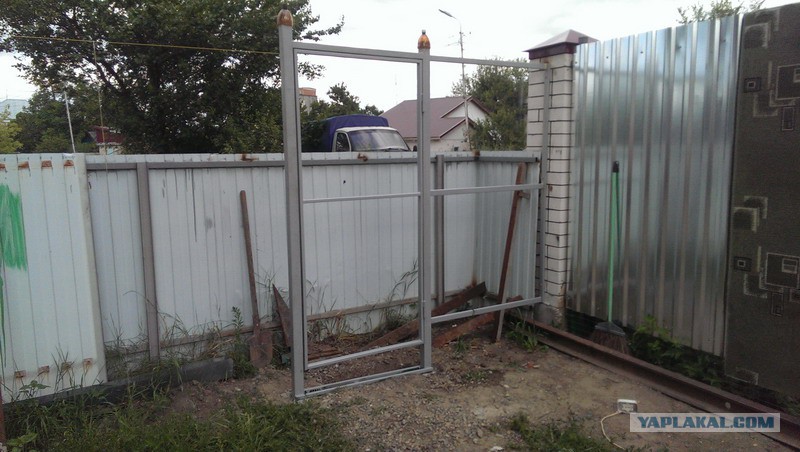

Вроде закрывается и не цепляется за столбы.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:45
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

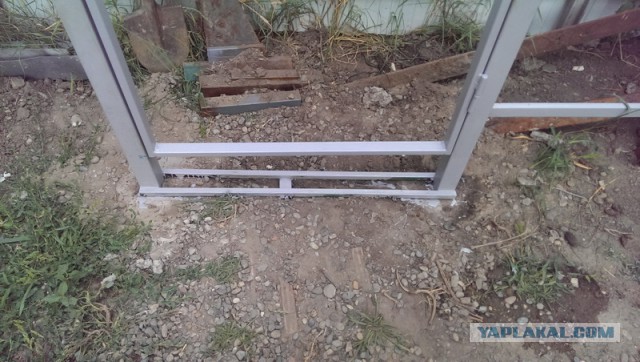

Для верности прихватил снизу столбы.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:47
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Потом увлекся процессом и не фоткал совсем. Вот такая получилась калитка. Открывается внутрь двора. Не люблю на себя двери тянуть, проще жопой толкнуть когда ты с полными руками возвращаешься.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:48
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Следующим этапом нужно было сделать закладную для роликовых опор.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:52
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Для этого я позвал местного интеллигента, который за небольшое количество C2H5OH + огурцы с грядки, выкопал ровную яму глубиной в 1.2м, ширина 0.5 и длинна 2.2м. Чуть больше куба получилась ямка.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:54
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

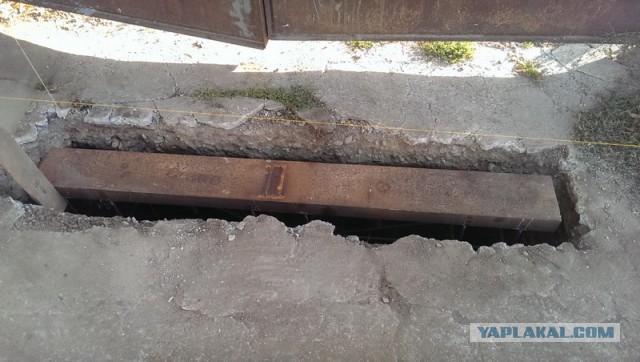

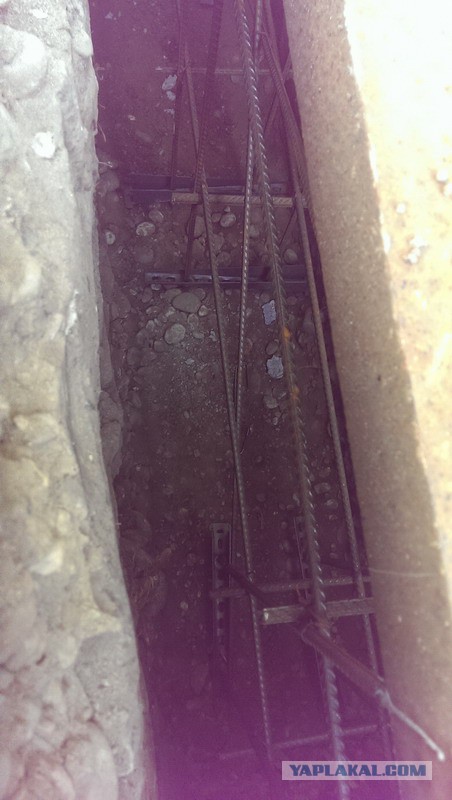

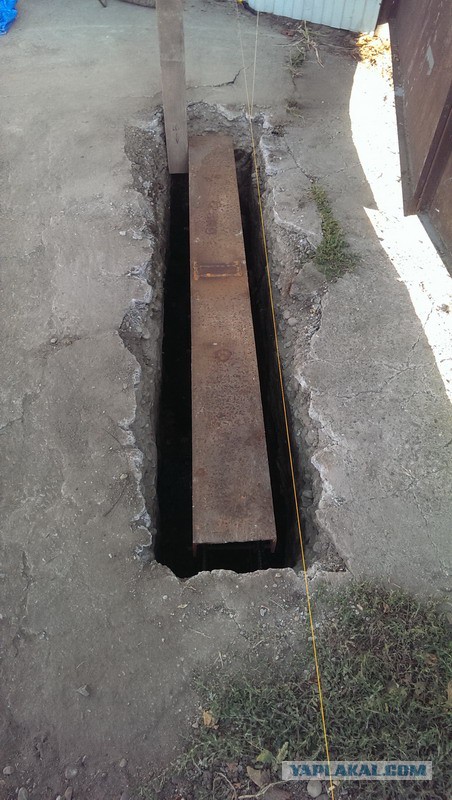

В нее мы опустили двухметровый швеллер. Снизу к швеллеру я заранее наварил 12 арматуры и навязал еще кучу диагоналей и квадратов.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:55
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Мешалку на день одолжил у соседа по улице.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:56
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

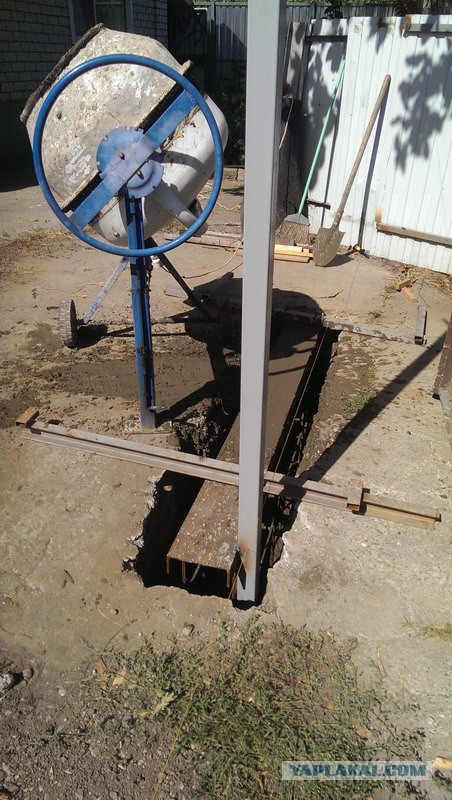

Вплотную к швеллеру, отступив 20см от края прихватываю основной столбик 60*60*3мм.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 14:58
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

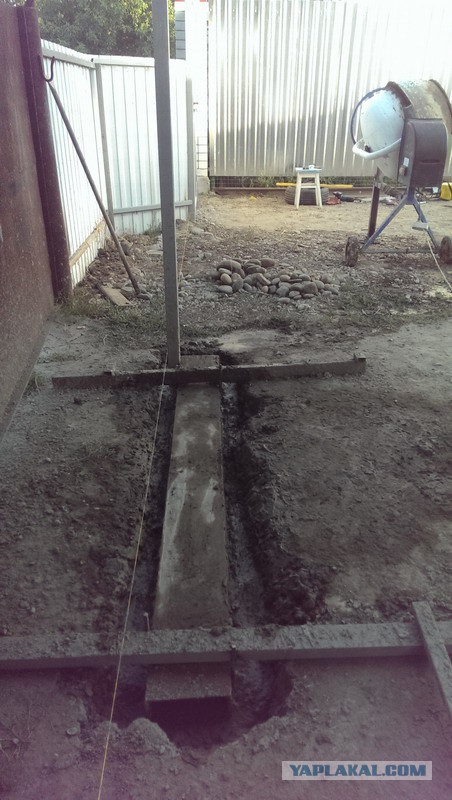

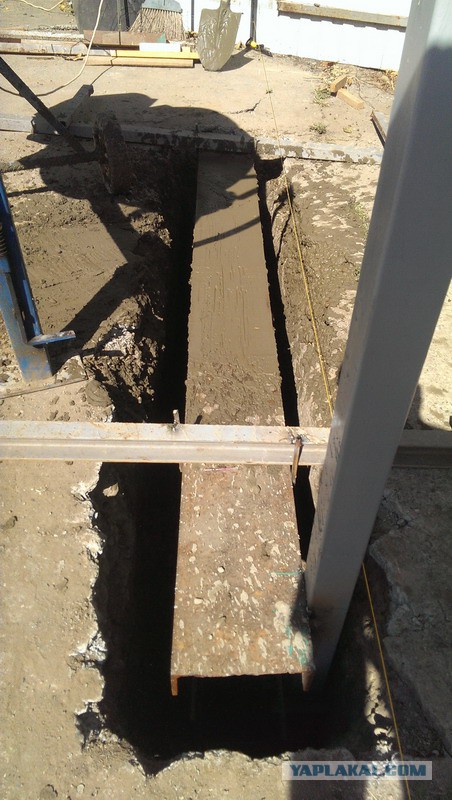

Один замес сделали, вылили на дно, уровень основного швеллера проверил, все норм, заливаем.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:01
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Заливали долго, ушло 6 мешков цемента и много ведер ПГС. Интеллигент в конце поник духом, и летящей походкой ушел домой, получать пи..ды от жены. Мне же пришлось остаток заливать самому.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:02
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Один замес, справился.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:04
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
И оставил я в таком виде закладную на зиму. Праздники с зимой пролетели быстро, и в марте перед продолжением меня ждала такая вот картина.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:07
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

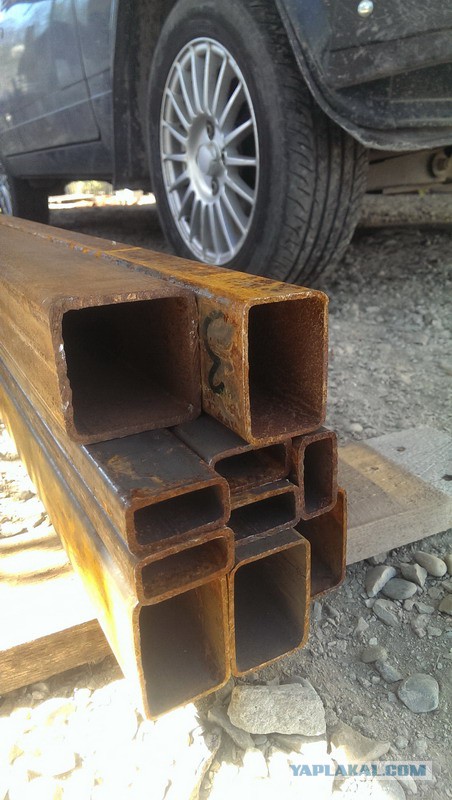

Привез профтрубу 60*40*2 и 40*20*2 все шестиметровые. Это все что нужно для рамки ворот. 60*60*3 не в счет, это на столбики.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:09
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Далее нудная очистка и грунтовка. Труба с разрезом вдоль(с колесиком) это основа, на которой будет стоять воротина. Далее буду ее рельсой обзывать.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:10
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

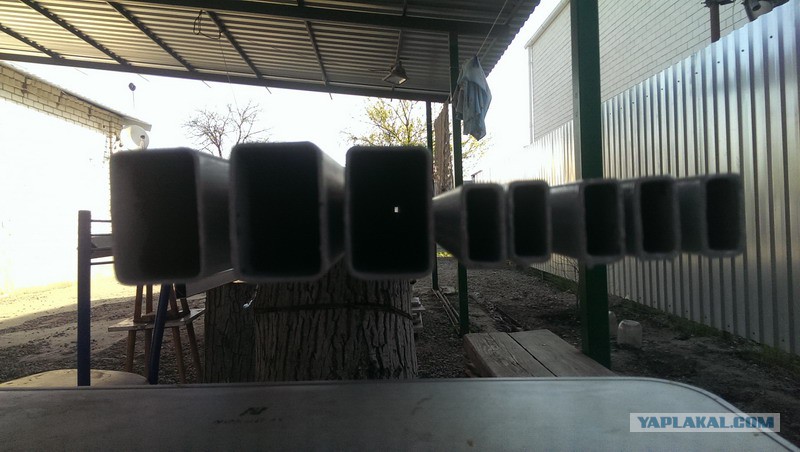

Вроде ровный материал. Хоть и висит на краях, но свет в конце тоннеля есть.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:14
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Внутрь рельсы вставляются такие вот ролики. Не рекламирую, но из всех что я держал в руках, эти мне понравились больше всех. Увесистые, оцинкованные, и каждый из 8 подшипников закрытый и крутится гладко. Рельсу и все остальное взял этой же компании.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:17
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

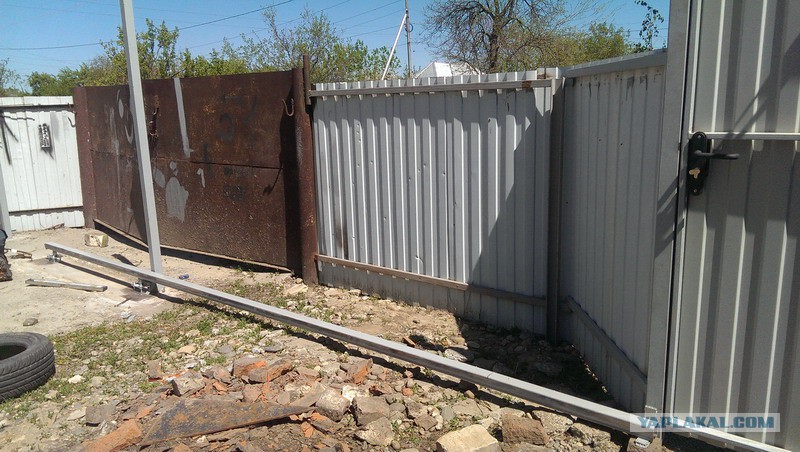

Далее пошло интересней. Тк это первый мой опыт, то делал я все исходя из той последовательности, что внезапно приходила в голову после очередной кружки холодного пиваса. Выставил правый край рельсы на нужную мне высоту.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:19
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255

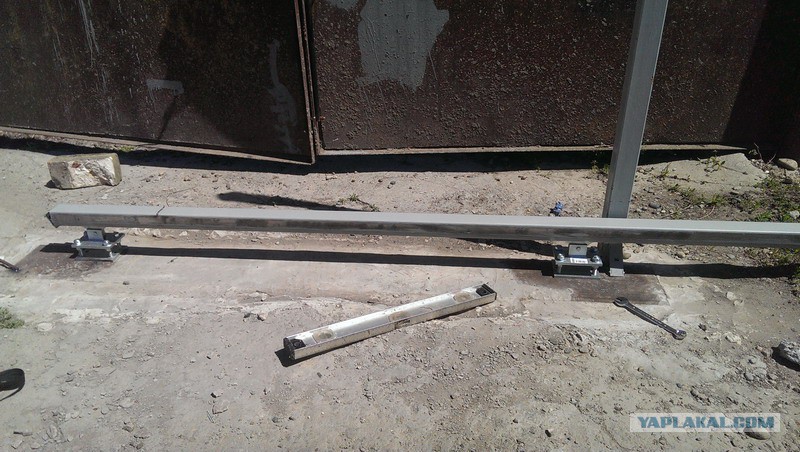

В левый край рельсы вдел ролики и регулировочными болтами опустил их до забетонированного швеллера так чтобы вся рельса была по уровню.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:20
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Вот так вот. Рельса жесткая и не провисает.

Откатные ворота своими руками

[^]
Lomonosoff
23.05.2018 - 15:21
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1255
Далее торцанул под 45 трубу 60*40 и плашмя положил на рельсу.

Откатные ворота своими руками

[^]
