Откатные ворота своими руками

Скорее всего он купил конструктор, где-нибудь в ДОРХАНЕ, а здесь сказки рассказывает, что сам всё придумал.
Кстати, сборка проведена чётко по инструкции производителя, судя по фото. Да, приличный привод, типа, Даспи или Найс стоит дорого, и денег на покупку сразу не хватило, а потому на фотографиях вариант без движка и зубчатой рейки с остальными приблудами. Не удивлюсь, если он снимал пейзаж в отсутствие настоящих рабочих, которые и калитку с забором делали тоже.
ТС - пиздабол, ИМХО.

Это сообщение отредактировал hitryprapor - 24.05.2018 - 01:10

кованый поставьте-правда он как бы денег стоит.

нахрена там рабочие?? ТС вполне все мог и сделать один.чего там сложного то?

:))) хохлома мещанская одна штука.вхотя пипл хавает- без этой лабуды гнутой было бы лучшее.да кстати вся эта хренотеть потечёт рыжиком.

Необычные ворота ))

у немцев спиздел идею:)

Хотя сварено достойно,типа углы выдержаны.

Варить стоячую конструкцию это ад. Я когда себе делал вторые ворота, сначала сделал козлы и на них уже варил. Одностворка распашная 4 метра. Технический въезд, используется ну мож пару раз в году. Тоже первый раз в жизни, тоже все сам из профильной трубы, набрал обрезков на работе по цене металлолома, срашивал, варил. На стапеле собирать воротину, конечно, было бы удобней, но дома сойдут и козлы. Профлист крутил уже вертикально заподлицо с основным забором. Кто не знает - не догадается что там еще одна воротина кроме основных ворот.
Не понимаю откуда такое недоверие к ТС. Все там делается своими руками даже если никогда таким раньше не занимался. Было бы желание.

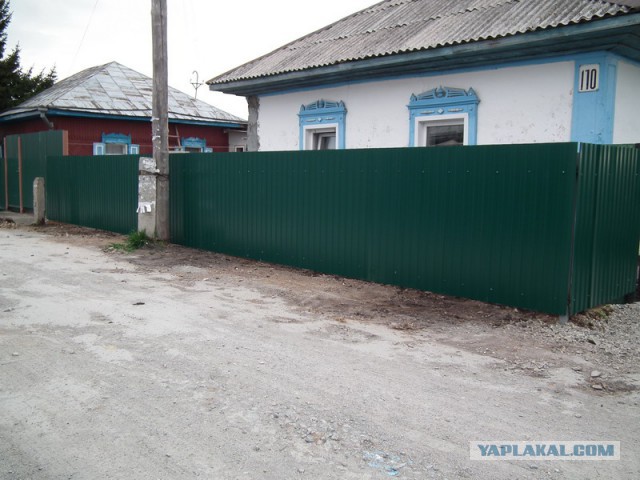

Фотокарточку нашел. Левее столба - воротина, открывается вовнутрь. Зилок коротыш заезжает, Газель свободно. А все что больше один фиг на улице не вывернет. Самое узкое место у нас тут.



Это сообщение отредактировал RAZVALUTION - 24.05.2018 - 06:34

Тоже делал сам под проем 4метра, нижнюю балку из трубы 40х40 и плюс куча трубы для рамы высотой 2м и усиления каркаса. Неспешно сварил, покрасил и собрал за пару дней (ролики отдельная тема)
Вот только одно но! У нас в поволжье нередки порывы ветра до 20м/с. Не прошло и полгода как казалось бы мощную створку (приоткрытую) согнуло внутрь и перекосило вертолетом. Заметно не сильно но когда закрываешь видно что отходит от приемного столба на 15см и приходится ее силой заводить в свое место.

Ага бля, и для борща поваров нанимал.

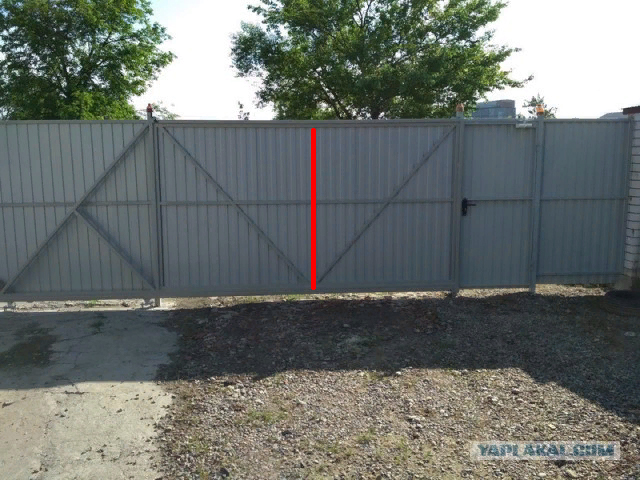

ТСу за рукожопство зелень однозначно! Не всем же заказывать готовое с установкой. Надо и самому ручками что то делать. Обязательно жду от ТСа отчет после зимы. Как перезимует фундамент. Не поведет ли ворота. От себя добавлю только, ЯП сделал так. Верхняя профилина длинная получилась, чтобы не прогибало и жесткость больше будет.

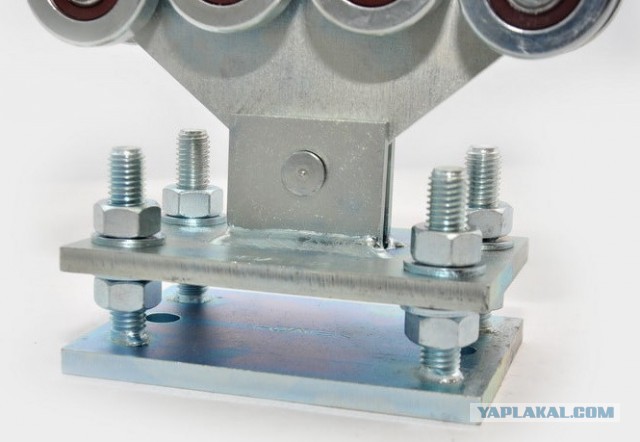

Перечеркнутые линии не нужны вообще. Никакой жесткости они не дадут. Укосину под левой укосиной вообще не нужно было делать, толку никакого. Просто оставался обрезок, и я его туда применил. Не забывайте, что в рамку основную, вварена рамка из 40*20 на ребре, она то и не дает провиснуть центру. Фундамент зиму отстоял, и верхушка столба, который в нем залит ушел в сторону калитки на 1,5см за зиму. Ушел, несмотря на то, что я его также фиксировал, как и столбы калитки. На воротине это не скажется, тк я ролики ставил на регулировочные подставки, всегда можно подрепетировать в трех плоскостях.

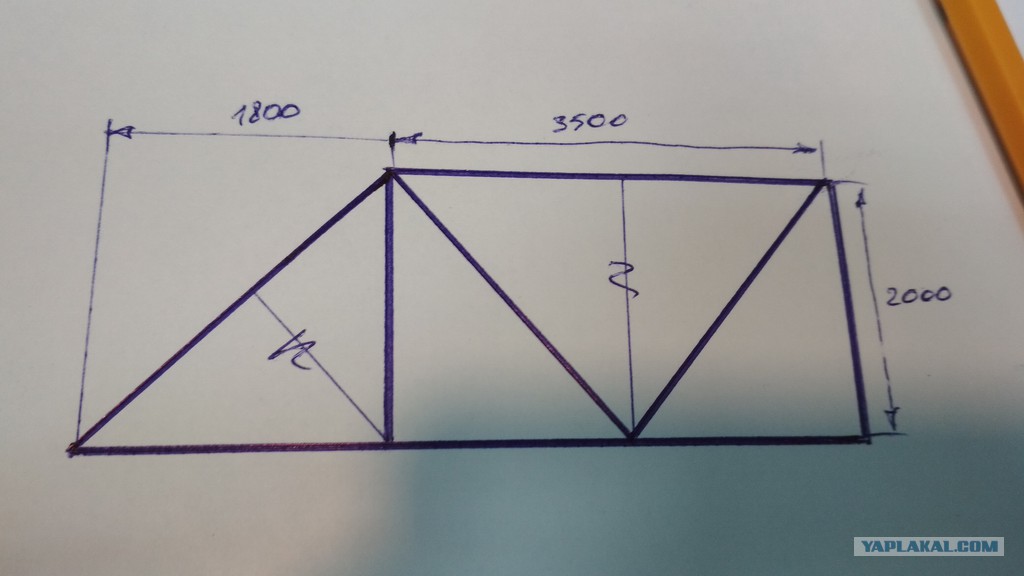

вот таким макаром

Имитация ковки из готовых элементов не проблема.

и ворота он может и борщ, молодчик однозначно! борщ уже можно было так подробно не выкладывать, я слюной монитор забрызгал

(зевая)
Нате, раз вас в яндексе забанили
http://msk-modul.ru/otkatnie-vorota-i-kalitki/
столбы сам придумаешь. Я говорил только про полотно.

Ну вообще нормальная контора на объекте ворота варить не будет. Обычно привозят готовый покрашенный каркас. Чтоб сварить полотно ворот на коленке надо быть чудо-сварщиком. Метал от нагрева ведёт, нужен стапель, струбцины. Если опорную балку при сварке уведёт, такие ворота долго не прослужат. Дорхан конструкторы не продаёт вроде. Только из алюминия.

А высота под 6м как?

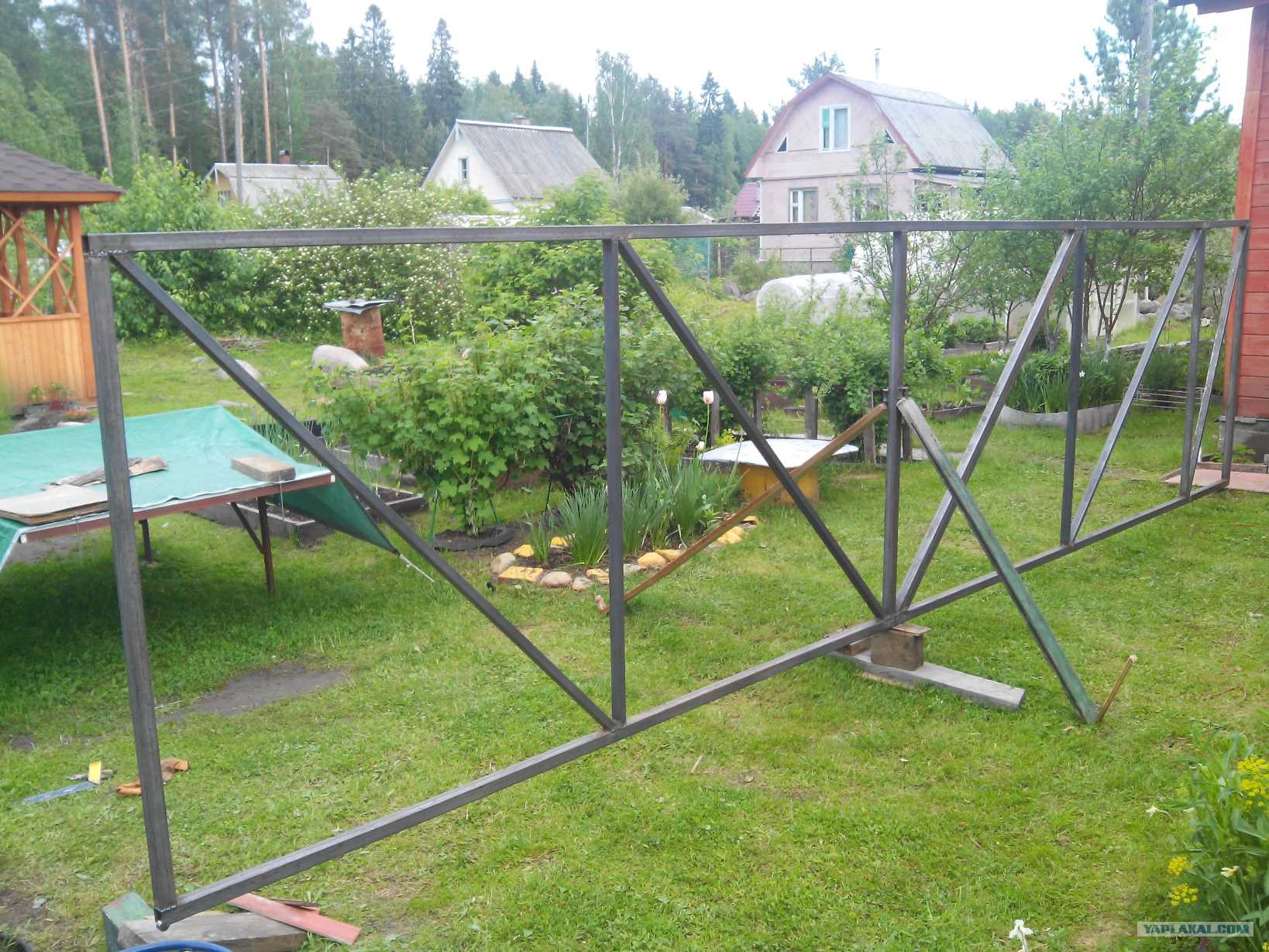

Я варил стоячую конструкцию чтобы прихватывать потихоньку со всех сторон т.к. прочитал что металл при сварке ведет. Никаких проблем при этом не было.

Я свои 7-метровые ворота (5 метров проем + 2 противовес) проваривал через фасонки. За 5 лет ни на миллиметр не ушла конструкция никуда.

Еще бы знать что такое фасонки.
У меня тоже никуда ничего не ушло. Тоже 7 местров - проем 4+3 противовес. Хотел сделать 4+2, но грунт такой что пришлось на метр сдвинуться и противовес получился длиннее. (здоровенный каменюка на глубине 1м).
Ничего никуда не ушло, но пока варил, в вертикальной плоскости все ровно, а по горизонтали конечно немного ушел в местах между стойками. К счастью на работе ворот это никак не сказывается.

грустная история о том, как прекрасные ворота в стиле стим-панка и пост-апокалипсиса были нещадно заменены на какую то новомодную ересь

"Кишкануть", "бухнуть"... Ну что ты, ей-богу, как урка позорная повествование закончил? Ну нормально же общались?..

Тьху...

хуясе там у тса лягушек ваще нет )

Видно не очень, но в целом должно быть понятно. Из листа 3мм толщиной треугольники в углах. Соединение на порядок прочнее.
