Запилил плату на фрезерном станке, фрезеровка вместо ЛУТ


Страницы: (6) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

gvitas

9.01.2016 - 01:39

Статус: Offline

Ярила

Регистрация: 19.05.14
Сообщений: 1221

Цитата

до фоторезиста все руки не доходят

советую попробовать. ИМХО качество готовых плат самое лучшее... ( имеется в виду из доступных способов)

Народ в тырнете предлагает способ переделки лазерных и струйных принтеров для прямой печати на текстолите..

[^]

~~BelBES~~

9.01.2016 - 01:40

Статус: Offline

Ярила

Регистрация: 15.04.13
Сообщений: 13171

Цитата (BMoftheW @ 9.01.2016 - 01:26)

Цитата (tarasradio @ 9.01.2016 - 00:21)

середина к верху выгибается (устал бороться, мож кто подскажет из знающих секреты мастерства) так что глубина плавает.

Не знаю как с платами, но, так сказать, в общем машиностроении после закрепления заготовки нужно фрезернуть по всей плоскости. Таким образом получается базовая плоскость от которой потом и "плясать".

Там слой меди и без того тонкий, после такого прохода вообще ничего не останется.

[^]

~~interyes~~	9.01.2016 - 01:41 [ показать ] 0
Статус: Offline Ярила Регистрация: 26.02.09 Сообщений: 1011	не глядя---просто за то что такие есть----производители
	[^]

gvitas

9.01.2016 - 01:41

Статус: Offline

Ярила

Регистрация: 19.05.14
Сообщений: 1221

Цитата (tarasradio @ 9.01.2016 - 01:36)

Цитата (gvitas @ 9.01.2016 - 01:35)

tarasradio Станок зачетный однозначно. И как уже было сказано, для единичных работ самое то.. Но вот вопрос, какая толщина дорожки и минимальное расстояние между дорожками?

Толщина впринципе до 0.01 мм спокойно а вот из за фрезы минимум между дорожками 0.8 мм) так что особо не попилишь мелочевку и смд

Вот это не айс(... фоторезист без проблем расстояние 0.2 и толщина 0.2 мм Можно попробовать меньше, но это все же фотопечать, есть свои ограничения...

[^]

Octacopter	9.01.2016 - 01:44 [ показать ] 3
Статус: Offline Задушевник Регистрация: 1.07.15 Сообщений: 142	А что не ЛУТОМ ? Просто проверено. Надежно ! А отверстя на станке. Это сообщение отредактировал Octacopter - 9.01.2016 - 01:46
	[^]

АМАЛКЕР

9.01.2016 - 01:45

Статус: Offline

Шпаломётчик

Регистрация: 21.04.13
Сообщений: 794

Цитата (tarasradio @ 9.01.2016 - 01:34)

NcStudio крутится)

Для нее я рецепта не знаю.
У меня EMC2 (бывшая LinuxCNC) стоит.

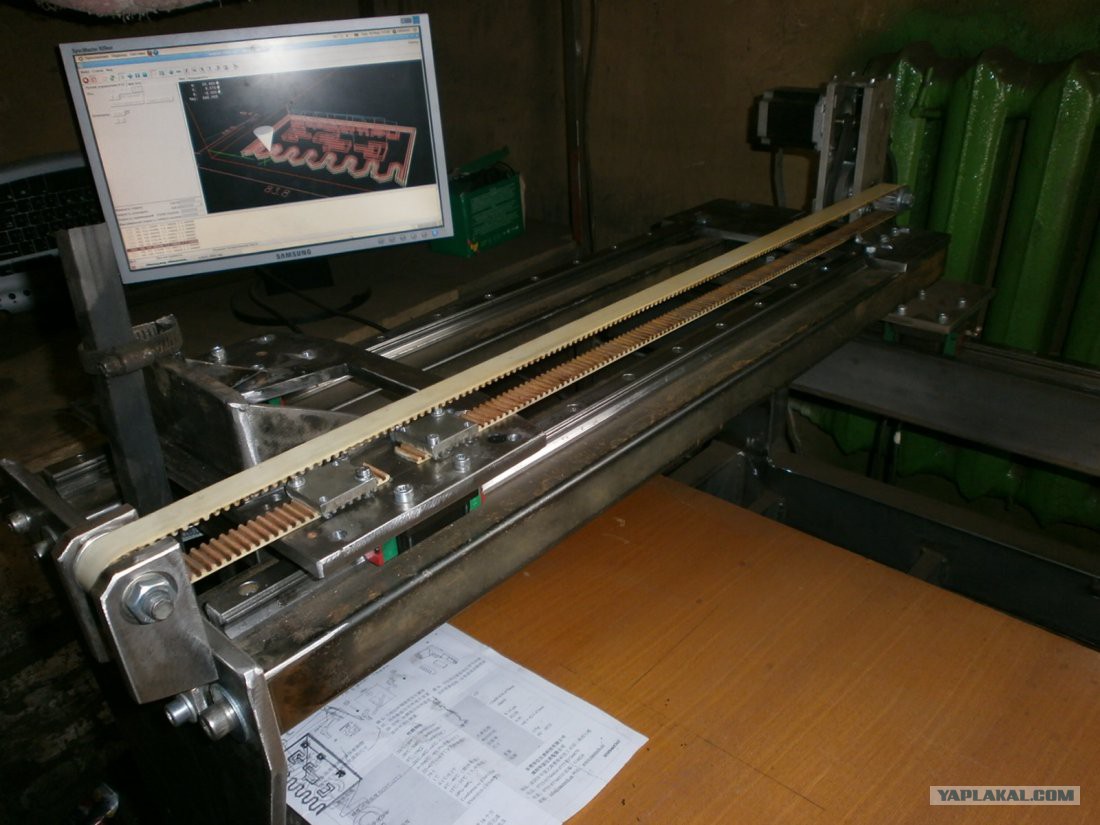

Вот моего кусочек в процессе постройки:

[^]

Zulich

9.01.2016 - 01:45

Статус: Offline

Ярила

Регистрация: 23.07.15
Сообщений: 1039

Цитата (gvitas @ 9.01.2016 - 01:29)

На канале Китай Г. автор предлагал способ лазерной гравировки. Фольгированный текстолит красят черной краской и выжигают эту краску лазерным гравером.. После травят как обычно...

О, канал то популярный оказался, раз на япе о нём знают. Да, именно это видео и хотел дать в комментах.

[^]

tarasradio

9.01.2016 - 01:46

Статус: Offline

Шутник

Регистрация: 25.09.13
Сообщений: 14

Цитата (Octacopter @ 9.01.2016 - 01:44)

А что не ЛУТОМ ?

Захотелось на станке попробовать) а так да, когда станка не было ЛУТом)

[^]

tarasradio

9.01.2016 - 01:47

Статус: Offline

Шутник

Регистрация: 25.09.13
Сообщений: 14

Цитата (Zulich @ 9.01.2016 - 01:45)

Цитата (gvitas @ 9.01.2016 - 01:29)

О, канал то популярный оказался, раз на япе о нём знают. Да, именно это видео и хотел дать в комментах.

Круто, надо попробовать)

[^]

JenyaT	9.01.2016 - 01:50 [ показать ] 0
Статус: Offline Балагур Регистрация: 22.11.09 Сообщений: 918	Было на "радиосканере" года 3-4 назад (ссыль не смог найти) Там технология чуть другая - ЧПУ лаком рисовал дорожки, плата травилась и потом сверлил.
	[^]

makmus

9.01.2016 - 01:53

Статус: Offline

Шаман с бубном

Регистрация: 23.12.12
Сообщений: 1660

Цитата (gvitas @ 9.01.2016 - 02:35)

Для единичных работ ЧПУ - убийство времени и неврофф. Мало нарисовать, а запрогить? А если постпроцессор глючные координаты выкинет? ТСу пока повезло, по Z в стол не забурился или шпинделем по болтам прижимов не проехал, но думаю это впереди

По факту такое творить можно, если сразу несколько плат на одном куске текстолита запиливать, так сказать кновеер.
Травить по моему и быстрее и качественнее

[^]

FailAtWare

9.01.2016 - 01:54

Статус: Offline

Весельчак

Регистрация: 23.09.15
Сообщений: 105

Цитата (нинажю @ 9.01.2016 - 01:26)

так и валяется на чердаке третий год уже!!!

Яп забрал. За адекватную денежку =)

[^]

kloto1973	9.01.2016 - 01:58 [ показать ] 0
Статус: Offline Хохмач Регистрация: 12.05.14 Сообщений: 647	А слабо из цельного куска меди? Для прототипов способ мож и ничего.... но серийка это ни в какие ворота.
	[^]

tarasradio

9.01.2016 - 01:58

Статус: Offline

Шутник

Регистрация: 25.09.13
Сообщений: 14

Цитата (makmus @ 9.01.2016 - 01:53)

Цитата (gvitas @ 9.01.2016 - 02:35)

Поэтому все время на красной кнопке) а то мало ли что)

[^]

VLEKS	9.01.2016 - 02:10 [ показать ] 0
Статус: Offline Ярила Регистрация: 22.08.15 Сообщений: 1599	Травление чем не устраивает?
	[^]

tarasradio

9.01.2016 - 02:14

Статус: Offline

Шутник

Регистрация: 25.09.13
Сообщений: 14

Цитата (VLEKS @ 9.01.2016 - 02:10)

Травление чем не устраивает?

Наверное тем что с первого раза не всегда получается) а здесь плату нарисовал, вывел на станок он тебе отфрезеровал и все. Процент брака как бы очень маленький). А так да, я ж не каждый день в универе за станком, так что и ЛУТ наше все, а иной раз и маркер)

[^]

нинажю

9.01.2016 - 02:22

Статус: Offline

Приколист

Регистрация: 23.12.13
Сообщений: 226

Цитата (FailAtWare @ 9.01.2016 - 01:54)

Цитата (нинажю @ 9.01.2016 - 01:26)

так и валяется на чердаке третий год уже!!!

Яп забрал. За адекватную денежку =)

так я его за 35 рублев брал,могу фотки скинуть,если мыло пришлешь,так то ценник втарый!докризисный...

Это сообщение отредактировал нинажю - 9.01.2016 - 02:24

[^]

gvitas

9.01.2016 - 02:23

Статус: Offline

Ярила

Регистрация: 19.05.14
Сообщений: 1221

Цитата (JenyaT @ 9.01.2016 - 01:50)

Было на "радиосканере" года 3-4 назад (ссыль не смог найти)
Там технология чуть другая - ЧПУ лаком рисовал дорожки, плата травилась
и потом сверлил.

Вот такой способ я сейчас и продумываю. Есть неисправный планшетный плоттер для резки формата A3, ардуина мега и драйвера для движков. На этом пока остановился, времени на все не хватает...

[^]

gvitas

9.01.2016 - 02:24

Статус: Offline

Ярила

Регистрация: 19.05.14
Сообщений: 1221

Цитата (tarasradio @ 9.01.2016 - 01:47)

Круто, надо попробовать)

Обрати внимание, из чего сделаны приводы)))

И вот еще ссылка, как вариант можно рассматривать...

Это сообщение отредактировал gvitas - 9.01.2016 - 02:30

[^]

DimBOSS666	9.01.2016 - 02:26 [ показать ] 0
Статус: Offline Хохмач Регистрация: 31.03.13 Сообщений: 752	чем бы дитя не тешилось, главное в прок!
	[^]

БИОМЕХАНИК	9.01.2016 - 02:31 [ показать ] 1
Статус: Offline Грубый Ниоткуда Регистрация: 24.06.14 Сообщений: 1971	Весь ролик хотелось сдуть белую стружку.
	[^]

hostchel	9.01.2016 - 02:32 [ показать ] 2
Статус: Offline Ярилище Регистрация: 6.02.14 Сообщений: 2255	Мне б такую штуку и комп лет 15-20 назад, когда был радиолюбителем А то всё приходилось краской/скотчем/маркером + хлористое железо/азотная кислота Это сообщение отредактировал hostchel - 9.01.2016 - 02:33
	[^]

yaploko	9.01.2016 - 02:38 [ показать ] 1
Статус: Offline Шаляй-валяй. Регистрация: 26.01.12 Сообщений: 361	Фоторезист однозначно рулит, но чтобы без геморроя штамповать двусторонние - нужен литограф Мои поделия
	[^]

yaploko	9.01.2016 - 02:39 [ показать ] 1
Статус: Offline Шаляй-валяй. Регистрация: 26.01.12 Сообщений: 361	2 и так
	[^]

bash1026	9.01.2016 - 02:39 [ показать ] 2
Статус: Online Пофигист Регистрация: 7.11.09 Сообщений: 462	Надо не фрезеровать а гравировать. Сам когда мелочёвку 1шт. надо сделать конусным гравёром. 60 град. пятка 0,1мм. По Z глубоко, 0,2мм максимум. А креплю на скотч двухсторонний и прижим не сильно, чтоб не выгнуло. 0,5 текстолит делал.
	[^]
