Всем привет, постоянно посещаю данный сайт, вот решил кое-чего из своих подделок запостить)) делал относительно давно.

поехали rolleyes.gif

Предисловие…
Существует огромнейшее разнообразие ручек, которые без особых проблем можно купить в любом канцелярском магазине. Иногда, хочется иметь такую вещь, которой ни у кого нет, и никогда не будет, или есть, но у ограниченного круга лиц. Также дела обстоят и с ручками… да!!! с самыми обычными пишущими ручками, которыми студенты пишут свои никому не нужные конспекты, химики пишут разные формулы реакций, бухгалтеры заполняют всякие разные бланки, справки и т.п. В данном пособии «Как сделать ручку…» (КСР) я попытаюсь популярно показать, как можно сделать оригинальную деревянную ручку.

Разработка проекта (офисная работёнка).
До того, как, чем-то заниматься, делать, нужно разработать план. Сейчас планом будет называться подборка материалов, разработка 3D модели ручки, впоследствии создание необходимых чертежей, разработка технологии изготовления того или иного узла.

Подбор материалов.
Шаг, к которому нужно подойти со всей ответственностью, ведь именно от выбора материала будет зависеть долговечность ручек, их внешний вид. Древесина, из которой будут изготовлены ручки, должна быть максимально твёрдая, плотная, как следствие будет неплохо полироваться. Мой выбор пал на эбен (чёрное дерево), бук, клён, что касается дерева; из не деревянных материалов - алюминиевая трубка, латунный стержень, и непосредственно сам шариковый стержень с пастой. Собственно, вот и весь перечень материалов.

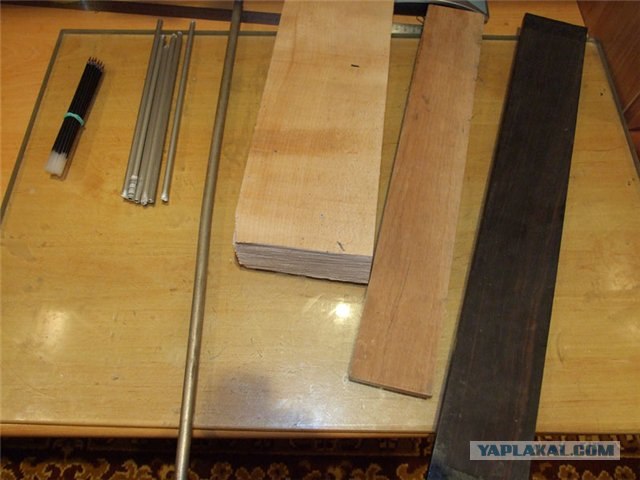

Слева–направо: стержни с пастой, алюминиевые трубки, латунный стержень (вид такой, т.к. они в лаке), клён, бук, эбен.

Это сообщение отредактировал Shum - 30.01.2009 - 10:46

Как сделать ручку?

[^]
Sergiv
29.01.2009 - 23:52
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Разработка внешнего вида.
Имея необходимый материал можно приступить к проектированию. Сначала внешнего вида ручек. Сразу оговорюсь, что колпачка у ручек не будет, также как и клипсы (чтобы на кармане висела ручка). Собственно, вот четыре варианту ручки (нарисованы в Photoshop CS). Кстати, ни один из них не реализовался в жизни, по-другому сделал.

user posted image

Собственно, понятно, что самый наконечник ручки будет выполнен из эбена, потом бук и, наконец, клён. Колпачки (накручивающиеся, не те, которые стержень закрывают) будут выполнены из латуни, а потом отполированы.

[^]
Sergiv
29.01.2009 - 23:55
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Моделирование.
После того, как внешний вид полностью определен, перейдём к 3D моделированию ручки. Для чего это делается? Дело в том, что когда смотришь на то, что должно получится, то легче делать и представлять, к тому же, с помощью модели определяются все размеры ручки (диметры, длины, глубины), так же с этой модели можно получить необходимые чертежи, которые тоже неплохо помогают в изготовлении (конечно, ручка – объект ну очень простой, модель можно было к нему не рисовать, просто решил показать подход).
Про то, как рисовать модель можно очень много расписывать, но это другая вообще тема, поэтому и не будет затронута. Скажу лишь, что моделировал в программе Solid Works 2008, в ней же создавал чертежи.

user posted image

Вот 3D модели (сверху – направо, сверху – вниз) передний колпачок, задний колпачок, деревянный массив, шариковый стержень, алюминиевая трубка.
Ниже, эта же модель, но в сборе и с наложенной текстурой древесины.

user posted image

Нарисовав модель, получаем вот такие примерные чертежи, которые весьма пригодятся в производстве (размеры для справок, могут быть иные). Собственно, над оформлением (иностранный штамп, не по ГОСТу) чертежей я особо не хлопотал, ибо это здесь не требуется.

user posted image
user posted image
user posted image

Моделирование на этом завершено, теперь перейдём к материализации нашего проекта. На бумажке хорошо смотрится, а в руке лежать будет ещё лучше. И так, изготовление…

[^]
Sergiv
29.01.2009 - 23:59
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Изготовление.
Итак, приступим к самому интересному – изготовлению того, что нарисовали. Как я уже ранее писал, в процессе изготовления может меняться как внешний вид, так и размеры ручек…


Изготовление центрального стержня.
Одна из наиболее важных деталей, так как она замыкает на себе передний и задний колпачки, также является самой жёсткой деталью в ручке. Заготовкой для стержня будет алюминиевая трубка с внешним диаметром 6 миллиметров, и внутренним 4 миллиметра.
user posted image

Стержень в последствии будет «обклеен» деревом. Для лучшей адгезии связки «трубка – клей – дерево» необходимо загрубить поверхность трубок, то есть сделать её шершавой (шкуркой, надфилем, напильником, не суть важно). Далее обмотать нитью, желательно хлопчатобумажной (хлопчатобумажная нить лучше впитает клеи).
user posted image

Трубки, обмотанные нитью. На этом этапе трубки готовы.
user posted image



Добавлено в 23:59
уж извиняйте, медленно выкладываю (

[^]
Sergiv
30.01.2009 - 00:03
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Изготовление деревянной оболочки.
Как и планировалось ранее, декоративная оболочка будет состоять из трёх цветов древесины – чёрный (эбен), красновато-коричневый – бук, кремовый – клён (если цвета не так назвал, то не пугайтесь, возможно, я дальтоник). Отличие от нарисованного в Photoshop CS будет состоять в том, что большую часть будет составлять чёрное дерево, затем бук, и меньше всего клёна.
user posted image

Бук и эбен имеем в виде пластин, поэтому, придётся склеить две рейки для увеличения толщины. Зато клён в виде массива и в переклее не нуждается.
user posted image

Подготовленные к склейке рейки эбен, бук, клён (сверху – вниз). Разводим эпоксидную смолу (Эд-20). Можно использовать полиэфирную смолу, но она по прочности проигрывает, к тому же, при полимеризации выделяется стирол, а он вреден (у эпоксидной смолы - хлор). При работе со смолой крайне желательно пользоваться резиновыми перчатками.
user posted image

Намазываем смолой и сжимаем струбцинами.
user posted image

После того, как смола встала, (она не высыхает, а полимеризуется, поэтому бывалые и говорят, смола встала) можно приступить к расчленению. Для этого воспользуемся стуслом (грубо говоря, шаблон).
user posted image

После несложных движений туда – сюда получаем заготовки для «тельца» ручки. Чёрное и самое большое на столе – это и есть стусло, в нём пазы для ножовки.
Теперь осталось самое сложное – засверлить отверстие для трубки. Сложность состоит в том, что отверстие должно быть соосным в каждом заготовленном комплекте для ручек. В случае, если отверстия будут не сосны, то у нас плоскости будут сопрягаться не плоскостью, а линией и получится зазор, который, конечно, и заполнится смолой, но выглядеть будет не аккуратно. Поэтому сначала буду сверлить отверстие в самой плотной и длинной заготовке - в эбене.
user posted image

Дрель неподвижно закреплена, поэтому просто двигаем нашу заготовку в осевом направлении на сверло, на глаз смотря сверху соосность (если не доверяете своим глазам, то сделайте направляющие, которые будут, параллельны сверлу).
user posted image

После того, как просверлили отверстие в эбене необходимо его приклеить на циакрин (этилцианакрилат, в простонародье супер клей) к буку, кстати, клеить нужно точечно, немного прихватив, чтобы оторвать можно было. Таким образом, отверстие в эбене будет направляющим, и смещения никакого не будет.
user posted image

После того, как отверстие в буке просверлено (оно, кстати, глухое будет, то есть не сквозное, из-за того, что сверло короткое) необходимо разорвать эти половинки и просверлить отверстие насквозь.
user posted image

Последний штрих на данном этапе – ошкурить остатки клея на плоскостях.

[^]
Sergiv
30.01.2009 - 00:06
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Сборка заготовки ручки.
Сборка будет осуществляться на эпоксидном связующем (эпоксидной смоле). Сначала, разведя смолу, пропитываем нить на стержнях, не должно остаться сухих мест. Затем нанизываем наши нарезанные заготовки на трубки, как мясо на шампур, не забыв смазать смолой сопрягающиеся плоскости.
user posted image

Получается нечто похожее на разноцветные палочки. Смола полностью встаёт за 24 часа, но процесс полимеризации продолжается и максимальной прочности отверждённая смола достигает примерно через неделю, это при условии, что она была правильно приготовлена (правильное соотношение смола/отвердитель; для ЭД-20 это на 10 частей смолы 1 часть отвердителя). Осталось сжать струбцинами и немного подождать.
user posted image

При сжатии струбцинами зазор между заготовками становится ещё меньше.
user posted image

После отвердевания эпоксидки можно приступать к точению ручек. Точить буду на универсальном учебном токарном станке ТВ-6.

[^]
Sergiv
30.01.2009 - 00:08
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Точение (профилирование) ручки.
Как и писал ранее, профилирование будет производиться на токарном станке ТВ-6, именно на токарных станках мы можем получить почти любые тела вращения (цилиндр, шар, конус и другие).
user posted image

У токарного станка есть патрон, в который зажимается один конец ручки и задняя бабка, в которую вставляется центр. Когда мы зажимаем деталь в патрон, то у нас остаётся свободный незакреплённый конец детали, который необходимо зажать центром.
user posted image

После того, как заготовка зажата в станке, можно приступить к обработке. Сначала необходимо обработать заготовку таким образом, чтобы получить цилиндр с диаметром, соответствующим максимальному диаметру ручки плюс 0,5 миллиметра на запас.
user posted image

Полученный цилиндр необходимо заузить к концам, таким образом, придав ему форму ручки. Сделать это проще всего сначала резцом, а потом довести до нужного состояния шкуркой, наклеенной на брусок.
user posted image
user posted image

Обработав, получим некий полуфабрикат, который необходимо обработать мелкой шкуркой для выравнивания поверхности.
Срезаем лишнюю торчащую алюминиевую трубку.
user posted image

На этом профилирование закончено.

[^]
Sergiv
30.01.2009 - 00:11
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Нарезание резьбы.
Резьба необходима для крепления переднего и заднего откручивающихся колпачков. Потому как, ручка достаточно тонкая, то и к выбору размера резьбы нужно отнестись очень аккуратно. Прежде всего, нужно определиться с диаметром и шагом резьбы. Диаметр будет 5 миллиметров. Шаг резьбы – это расстояние между двумя соседними витками резьбы. Чем больше шаг, тем крупнее резьба, и наоборот.
Для ручек, в большей степени, важна эстетика и красота, а не прочность крепления, поэтому шаг резьбы максимально малый - 0,5 миллиметра. К тому же, чем меньше шаг, тем меньше высота резьбы и тем в меньшей по диаметру трубке можно нарезать резьбу, не «порвав» её. Приспособление для резьбы называется метчиком. Метчики различаются по номерам, 1, 2 и 3. Отличие состоит в том, что 1 –это метчик, который имеет пологий заход и более мелкую резьбу, 2 – более крутой заход и почти полноразмерную резьбу, 3 – служит для окончательно доводки резьбы, где требуется высокая точность. Я буду использовать только первый чтобы резьба была более плотной, без люфтов.
user posted image

Слева – метчик-двойка, справа – метчик-единица.
Прежде чем резать резьбу необходимо рассверлить алюминиевую трубку до диаметра 4,6 миллиметра (помним, что внутренний диаметр равен 4 миллиметра). В противном случае метчик будет разворачивать отверстие, словно он развёртка.
Для нарезания резьбы, а точнее для удержания метчика используется вороток. При нарезании резьбы ручку лучше удерживать в руке, ибо тиски, плоскогубцы и другие удерживающие приспособления помнут ручку и сделают её внешний вид отвратительным. Ещё, при нарезании резьбы, лучше обернуть ручку в поролон, так как если будем держать ручку в руках, то в дерево впитается жир, пот и грязь, которая имеется на руках и особенно это видно будет на светлом дереве.
user posted image

Резьбу необходимо резать в глубину миллиметров на 10, не менее. Обусловлено это тем, что длина резьбы в колпачке 10 миллиметров.
user posted image
Готовая резьба в ручке.

[^]
Sergiv
30.01.2009 - 00:14
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
анесение надписи. Кстати, как нанести надпись сам придумал cool.gif
Для того чтобы ручка была ещё более уникальной и приобрела принадлежность к своему хозяину, то есть стала именной, необходимо нанести имя. Имя будет нанесено на самую светлую часть ручки (на клён). Принцип нанесения надписи следующий:
1.В Photoshop CS рисуем имя, вид шрифта имени, которое мы хоти видеть на ручке.
user posted image

2.Инвертиреум изображение по вертикали или горизонтали. Не важно как, суть в том, чтобы получить зеркальное отображение нашего рисунка.
user posted image

user posted image

3.Изменяем размер изображения таким образом, чтобы оно замечательно уместилось на светлой части ручки и никуда не вылезало. В данном случае длина (наибольший размер) равен 20 миллиметрам, а высота определяется пропорционально.
После этих операций распечатываем на листе несколько данных изображений с помощью лазерного принтера (именно лазерного, не струйного и не матричного, в противном случае ничего не получится).
Но прежде чем наносить изображение на ручку попробую нанести сначала на пробный кусок древесины.
user posted image

Как делать, отрезаем малый кусочек с нашим изображением, фиксируем его бумажным скотчем на заготовке. Далее берём нагретый утюг и нагреваем наше изображение. Нагревать нужно осторожно, так как при перегреве бумага может приклеется к деревяшке и кусочками остаётся на ней (перенос изображения осуществляется почти по тому же принципу, что и в лазерном принтере; красящим веществом в лазерном принтере является тонер (порошок), который при нагревании «спекается» и прилипает к поверхности, на которой находился до нагревания, поэтому, если тонер просыпался на одежду нельзя мыть её в горячей воде).
Потренировавшись на обрезке, приступим к нанесению изображения непосредственно на саму ручку.
user posted image

Закрепляем, и после нагревания получаем.
user posted image

Как видно на картинке, имя смотрится не очень контрастно, то есть имеет не радикально чёрный цвет, поэтому, берём в руку гелиевую чёрную ручку и аккуратно обводим контуры. Результат отчётливо виден на следующей фотографии (буква «А» обведена не полностью).
user posted image


После того, как надпись полностью обведена, оставляем ручку в покое, чтобы паста высохла. На этом нанесение надписи можно считать законченным.

[^]
Kreontinio
30.01.2009 - 00:15
0
Статус: Offline


Юморист

Регистрация: 27.11.08
Сообщений: 441
Давай дальше! Паркер Тиссотович Мон Блан!

[^]
Sergiv
30.01.2009 - 00:16
0
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
а тут больше букав и меньше картинок ))


Изготовление колпачков.
К сожалению, когда я точил колпачки, фотоаппарата под рукой не было, поэтому фотографий процесса изготовления нет. Есть только фотографии уже готовых изделий. Поэтому постараюсь описать процесс изготовления словами.
Ставим перед глазами чертёж, нарисованный ранее. Сначала необходимо по месту определимся с размерами. Максимальный диаметр колпачка будет равен малому диаметру ручки с той стороны, с которой будет колпачок. Затем точим «выступ» для резьбы (диаметр 5 миллиметров). Проточив, режем внешнюю резьбу леркой (инструмент для нарезания внешней резьбы, отличие от плашек, лерка — неразъёмный инструмент, и поэтому даёт более точную резьбу, особенно малых диаметров). И только после этого, именно после нарезания резьбы, сверлим отверстие. Почему после нарезания резьбы? Всё просто, дело в том, что, если мы сначала просверлим отверстие, то у нас получается случай, когда мы будем резать резьбу на трубке. Нарезание резьбы сопровождается большим скручивающим моментом, действующим на прут (трубку) на которой мы нарезаем, вследствие этого трубка может просто сломаться. Именно по этой причине сначала режем резьбу, а потом сверлим.
После нарезания резьбы и сверления отверстия можно приступить к внешнему оформлению оживальной формы колпачка.
Приведя колпачёк к понравившейся форме (схожей, с чертёжной формой), берём шкурку и выравниваем поверхность (дело в том, что после токарной обработки остаются «кольца» на материале). Используем несколько шкурок различной зернистости, для достижения наилучших результатов. И, на последок, берём войлочный круг (валенки из войлока тоже делают) наносим на него пасту ГОИ (полировочная паста) и полируем колпачёк, чтобы металл выглядел равномерно, без колец и царапин.

user posted image

Для достижения ещё большего блеска можно потереть колпачки о бумагу, самый обычный лист бумаги.

.



Добавлено в 00:16
Цитата (Kreontinio @ 29.01.2009 - 23:15)
Давай дальше! Паркер Тиссотович Мон Блан!


Это сообщение отредактировал Jus - 31.01.2009 - 13:06

[^]
Sergiv
30.01.2009 - 00:19
0
Статус: Offline


Весельчак

Регистрация: 29.01.09
Сообщений: 159
Лакирование ручки.
Вот мы и пришли к последней, заключительной стадии. Для защиты дерева, из которого сделана ручка от атмосферных условий, пота с рук, жира, покроем ручку лаком. Сначала я хотел использовать для покрытия эпоксидную смолу, но она оказалась густой, и при, разжижении её метиловым спиртом после отверждения оставалась мягкой и рыхлой, как желе. Такой вариант, понятное дело, не подходит.
Далее последовал поход в магазин, точнее в супермаркет стройтоваров. Больше всего интересовали полки с лакокрасочными покрытиями. В общем, после недолго нахождения там я выбрал лак паркетный глянцевый. По идее, лак специально предназначен для поверхностей, которые наиболее подвержены истиранию.
Покрывать лаком буду «методом налива», то есть полностью опускать ручку в банку с лаком и помещением её в место, где лишний лак спокойно стечёт и останется ровный глянцевый слой. Почему именно этот метод? Всё просто, ручки в большей степени, делаются дома и покрываются лаком тоже, поэтому покрытие с помощью пульверизатора сразу отпадает, так как разброс при распылении лака будет очень большой и запачкает всё вокруг. Кисточка. Можно покрыть и кисточкой, но в этом случае на ручке будут видны направления, в которых водили кисть, также остатки ворса радости не приносят.

user posted image

До окунания необходимо залепить пластилином, например, отверстие внизу, тем самым защитить резьбу от попадания в неё лака.
user posted image

На фотографии видно, что при стекании лак образует поперечные неровности, похожие на волны. Но, после того как излишки лака стекут, то поверхность станет глянцевой и блестящей.
Через 24 часа ручки снимать, аккуратненько зачищать торцы скальпелем от остатков лака, вычищать весь пластилин, накручивать колпачки, вставив пасту. После проделанных операций получим два разных, и в тоже время два одинаковых изделия.
user posted image

Верхняя: короткая, тупая, закруглённая
Нижняя: длинная, острая, немного закруглённая

Вот и всё !
