Ремонт стиральной машинки. Часть 2

К сожалению, не знаю, как называется та часть, которая идет после Амбулы
Но говорят, что на ЯПе есть достаточно филолухов, они сейчас набигут и расскажут

Первая часть тут - Слив воды у стиральной машины
Для тех, кто по ссылкам принципиально не ходит, вкрации содержание первой части

Стиральная машинка не сливала воду
После долгих размышлений на тему, а что же там внутри и мозгового штурма, была произведена трепанация черепа и операция на головном мозге

В ходе операции обнаружена трещина на пайке платы и успешно вылечена дедовским 60 ваттным паяльником

Будет много буков, изредка разбавленых картинками

Смеяться после слова "лопата"
Комментировать после слова Занавес
У нас тут все-таки театыр

Тут начинается вторая часть (или акт?)

Блок по-быстрому замотал изолентой и понес на испытания
Пристегнул шлейфами сбоку от машинки и включил

Шайтан!
Оно работает.

Проверял раз 5 или 6 на разных программах, все работает, все включается
Ну вроде вроде как ура.

Еще раз на самой длинной программе, с полной загрузкой попробую и можно собирать
По времени, вроде уже должна закончить, заглядываю в ванную .
Машинка стоит и не стирает
Совсем не стирает

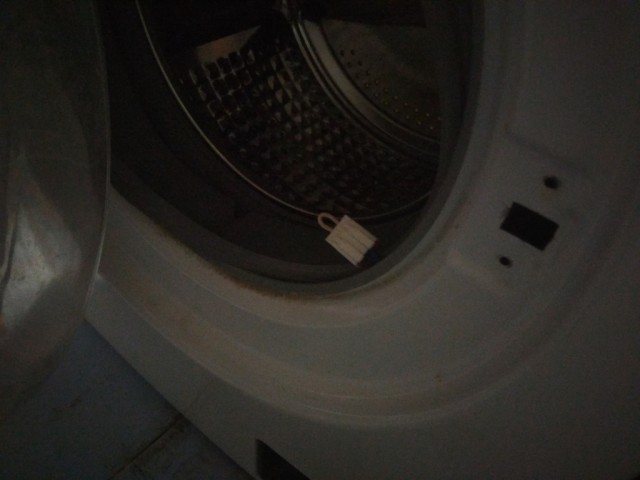

Заглядываю с сперёду – моргает ашипка ДЕ

Чтож тебе собака надо???
Заглядываю сзади а там…

Ага он самый

Машинка стояла на «не ровных» ногах тк я ее раз несколько таскал и переворачивал по всей ванной.
Крышки сняты, шлейф вытянут через заднюю, и там рядом шкив двигателя

Шлейф я конечно фиксировал, но когда она в режиме отжима при полной загрузке начала ездить, шлейф попал под шкив и немножко пострадал

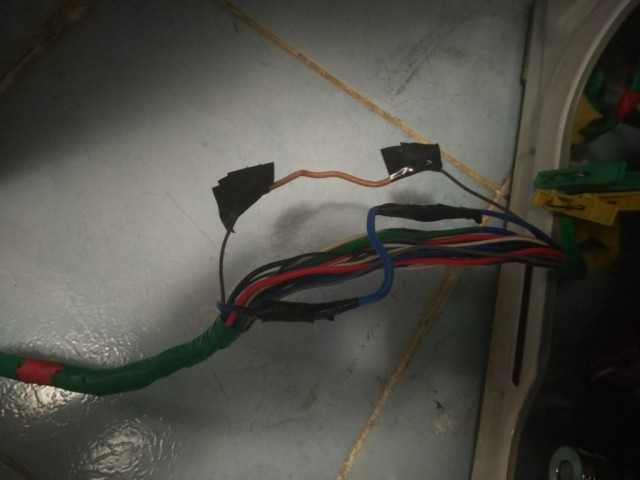

На фото, уже после беглого лечения

В этом месте, словарный запас сына обогатился новыми выражениями
Да, знаю что нельзя так при ребенке, но лучше пусть от папы узнает, чем потом на улице научат

Минут на полчаса, способность мыслить логически совсем пропала
Разгрузил машинку, быстренько скрутил провода, включаю в тестовом режиме– ФИГВАМ
Ашипка ДЕ – не закрыт люк

Приехали
Люк не закрывается, машинка в тестовый режим не выходит. Проверить, что же я сломал, ни как не получится
Мдя….

Беглый осмотр выявил:
Два провода на жгуте закорочены шкивом электродвигателя
К тому времени провода в жгуте я уже наизусть выучил
Один – управление на замок, второй – возврат питания с замка
Следов КЗ на шкиве нет, диф не отработал
Значит на обоих была либо фаза либо ноль, и скорее всего движок жив остался
Но не факт

Теперь думать надо
Или гугла спрашивать

Ага шас.
Дома компа у меня нет, только монитор
И два ноута которые туда по очереди подключаются. Оба на работе остались
Эт я потом сообразил, что в принципе, гугла можно было с обоих телевизоров дома вызвать
Один со смартом, второй с недобуком, но тогда поехал на работу за ноутом

Привез, сел читать
Есесно именно так, ни кто стиралки не ломал
Мысль первая – спалил замок
Ну собсно это и было принято за основную версию
Дальше просто
На следующий день, на работе.
В обед еду в магазин с замками
Нашелся. Правда, не совсем такой же – китайский заменитель, но должен влезть

Жителям мегаполисов на заметку
В обед я успел:
Съездить в магазин за замком, заехать домой, выдернуть старый замок, поставить новый, включить попробовать и злой как две сабаки вернуться на работу, потому как замена замка не помогла

Сидел на работе до вечера курил схемы и соображал, что еще мог сломать
Ту же по голове пробежала мысль, а исправен ли замок с магазина
Ну а вдруг?

Ближе к концу рабочего дня догадался
Что замок работает еще одним предохранителем
Пока дверь не закроешь, 220 на плате управления нет
Вернее есть, но только в том углу, который включает самую первую релюху и цепь управления замком
А на остальную схему напруга приходит только когда закроется замок

Ну так это фигня, щас закроем )

Осторожно двери закрываются, следующая станция Бобруйск

Ага, нет такой защиты, которую нельзя наебать перемычкой
Помогло.

Плата ожила, тестовый режим запустился
ТЭН – живой
Основной мотор работает на отжим и на реверс – значит тоже живой и управление им целое
Этто хороошшшо

На этом хорошо закончилось – вода в бак не набирается, насосы слива не включаются
Управление насосами и клапанами воды, идет с того самого места, где проводилась прошлая операция. Беру тестер, иду мерять
Блин.

Щупы у тестера короткие, мерять надо с двух сторон от машинки
Кое-как, притулив с одной стороны и примостив тестер сверху, тыкая в плату.
Еще в этот момент надо сигнал подать на включение…
Краем глаза вижу тестер, стрелка дергается, значит сигнал идет

А не работает. Последовательно все проверяю
Сигнал есть, работать –нет
Да как так-то???

С платы сигнал уходит, а к исполнителям его нет
Жугт?
Распускаю весь жгут. Вызваниваю последовательно все провода - звонятся
Ну не может же такого быть

Что-то я не так делаю
В какой-то момент понимаю, что не вижу полностью шкалу тестера, а там точно что-то важное
А как быть?

Если мерять на корпус, будет фигня. Там земля, а не ноль.
А если… ну да, можно попробовать
Иду на площадку, отключаю вводной автомат и перекручиваю землю на нулевую шину
Так конечно нельзя, но если хочется, то потихоньку можно

Переворачиваю вилку, чтобы на схему приходила фаза, пристраиваю тестер, чтоб я его весь видел, включаю первый клапан…..
Альдегид твою перекись!!!!
На выходе цепи управления 160 вольт, вместо православных 220

Ебстественно, что от 160 не будут работать ни катушки воды, ни насосы
И не факт, что 160 там живые, может и просто наведенные и под нагрузкой – совсем пропадать будут

Предварительный диагноз ясен – все-таки что-то сгорело
Осталось найти, что именно

Несу плату на рабочий стол, там и комп рядом и схема
По схеме локализую угол, в котором по идее могло чой-то сгореть
При первом осмотре не понравилась черная деталька, круглая с маркировкой SYP 12270

Обычно они все под лаком, а эта какая-то обугленная
Гугл молчит и о назначении детальки не колется.

Активно пользую подсказку «Помощь зала»
Под залом подразумевается родной автофорум.
Ага. Москвичевский.
Там есть специалисты во всех областях науки и техники, а уж электронщиков…
Вам ни когда не приходилось видеть Москвич с самодельным инжектором, автозапуском, датчиками дождя, света и тремя бортовыми компьютерами?
Нет? А такие есть, и не только такие )

Помощь зала работает и практически в режиме онлайн дает отгадку – термистор или варистор
Совместно находим схему подключения
Блин, я и слов таких до этого не знал, полез опять читать и спрашивать

Разобрался
Оказалась не она
Они при выходе из строя в куски разлетаются.
А эта целая, и еще и омметром звонится
Блин, жалко

Следующая подсказка – «Помощь друга»
Плата вместе со схемами едет к знакомому телемастеру
Вечером возвращается с диагнозам
– Да вроде все нормально, я твердотельное реле на всякий случай поменял
- Так оно вроде работало, через него сигнал к исполнительным реле уходит
- Ну ХЗ, еслиб еще плата управления была и жгут. Можно былоб пробовать. А там у тебя на схеме вроде как предохранитель был
- Стеклянный, круглый? Видел, звонил, целый
- Нет. Керамический квадратный. Я его не стал трогать, он под силиконом, в закрытом участке платы
- ГДЕ???
- Рядом с варистером
- )))) ЩА!

Вот он
Коварный тип гражданской наружности

Маркировка OS5 1,6А 250V
ХМ…
1,6/250 – похоже и точно пред
А что такое OS5?
И гугл не знает. Вместо него показывает картинку со стеклянными предохранителями
И «Зал» подсказывает – предохранитель

Ну так это мы быстро проверим, хуже-то уже точно не будет
Вырезаю кусок корпуса, выдираю силикон, выпаиваю деталь
На прозвон – мертвая
Вставляю перемычку

Выдохнуть, перекурить и можно идти пробовать
Подключаю блок к шлейфу по питанию, втыкаю в машинке тестовый режим
Тестер на разъем управления…
Оппа! 220 вольт!

Проверяю по очереди все отходящие сигналы – на клапана, на насосы идет 220
Уряяя!

Поключаю шлейф управления к блоку – набор воды – работает!
Слив….. Из под машинки начинает растекаться лужа

В голове со скоростью падающего суперджета проносится - Аннушка уже купила подсолнечное масло, и не только купила, но даже разлила… 220 на плате, ноль на корпусе, рядом полотенцесушитель…
Из положения сидя, запрыгиваю одной ногой на пластиковую тубуретку, стараясь не коснуться корпуса машинки и полотенцесушителя, начинаю падать, руками распираюсь в противоположные стены.
Замер. Зафиксировался.
Ага.
Искр нет, дыма нет. Уже хорошо
Дотягиваюсь до управления, выключаю слив. Поднимаю за жгут с пола блок управления, выдергиваю шнур из розетки. Через три-четыре долгих секунды отщелкиваются реле – кондеры отработали, напряжения на плате нет
Можно выдохнуть и пойти перекурить

После того как руки дрожать перестали, начал искать причину – до обидного просто
На радостях забыл сливной шланг в ванну кинуть, он так и остался висеть заправленный под крышку

Вытер воду, проверил все провода и шланги, провел цикл испытаний – в тестовом режиме все работает
Ну и хватит приключений на сегодня, все равно за предохранителем в магазин ехать
Утром поехал искать

Конечно такого точно не нашел, вместо 1,6 купил 2А и совсем другой формы

Ну да это не критично
Впаял, сходил еще раз попробовал
Работает

Прогнал в холостую два цикла стирки – самый короткий и самый длинный с полным нагревом – работает
Залил плату силиконом, приклеил на место вырезанные кусочки корпуса

Пока силикон сох поставил замок, резинку люка, прикрутил крышки
Собрал всю машинку, закинул белье, включил.

Стою улыбаюсь, и как тот кот смотрю на вращающийся барабан
Сзади тихонько подходит жена

Молча пальцем показываю на работающую машинку
- Не, я не верю
- Угу. Прикинь, она заработала
- Все равно не верю
- Я тебе могу рассказать, как электрики щитки собирают. Берут электрощиток, насыпают туда автоматы, УЗО, всякие прочие релюхи, провода, клемники, закрывают и трясут. Обычно получается какая-то хрень, но иногда и собранный щиток. Вот и тут примерно такой же принцип
Тут такая длинная пауза имени Станиславского и …
- Знаешь, ты пока занят был, я не хотела говорить… там посудомойка на верхнем ярусе перестала отмывать..

ЗАНАВЕС
