Тонкости скафандров России и США

Проектировать первые высотные скафандры, создающие вокруг человека среду с избыточным давлением по отношению к окружающей атмосфере, начали еще в 1930-е годы. Тогда их изобретали для полетов человека на стратостатах (высотных воздушных шарах). Сейчас существует всего три «ателье», где делают скафандры. Находятся они в России, США и Китае.

3 фото via

РОССИЙСКИЙ СКАФАНДР

Скафандр «Орлан-МК» производится ОАО «НПП „Звезда“» имени академика Г.И. Северина» (Московская область). Это пятая модификация отечественных скафандров, она оборудована встроенной компьютеризированной системой. Используется на МКС.

1 Шлем имеет светофильтр с золотым напылением — для защиты от солнечного света. Внутри шлема встроена «Вальсальва» — устройство для продувки ушей при изменениях давления в скафандре (выглядит как маленькая подушечка с двумя бугорками, которые, если в них упереться, зажимают нос).
2 Рукава и штанины съемные и могут регулироваться по длине. Внутри внешней части костюма — кираса (жесткий металлический корпус).
3 Перчатки изготавливаются по индивидуальным меркам и имеют термоизолирующие подкладки, чтобы не мерзли руки.
4 Электрофал — провод, по которому в скафандр поступает электричество, когда космонавт еще находится на борту.
5 Электронный блок управления. Надписи на блоке нанесены в зеркальном отражении, чтобы космонавт мог читать их с помощью надетых на рукава зеркал 6.
7 Кнопка входа в меню блока управления и отключения аварийного сигнала.
8 Ранец системы жизнеобеспечения. Содержит основную и запасную системы снабжения кислородом и блок коммуникаций.
9 Светодиоды. Оповещают космонавта в аварийных ситуациях (при утечке, проблемах с вентиляцией, кислородом и пр.).
10 Крепление троса, закрывающего люк скафандра на спине. Через этот люк космонавт попадает в скафандр.
Вес — 114 кг, внутри скафандра поддерживается постоянное давление в 0,4 атмосферы.

Время работы системы жизнеобеспечения скафандра в одном цикле (от надевания до снятия) — 10 часов (из них 7 часов отводится на работу в открытом космосе, остальное время — на нахождение в отсеке перед выходом в космос и после возвращения).

Внешняя оболочка скафандра — ткань фенилон, способная выдерживать значительные статические и динамические нагрузки и многослойная экранно-вакуумная теплозащита, состоящая из алюминиевой фольги и минеральных волокон

АМЕРИКАНСКИЙ СКАФАНДР

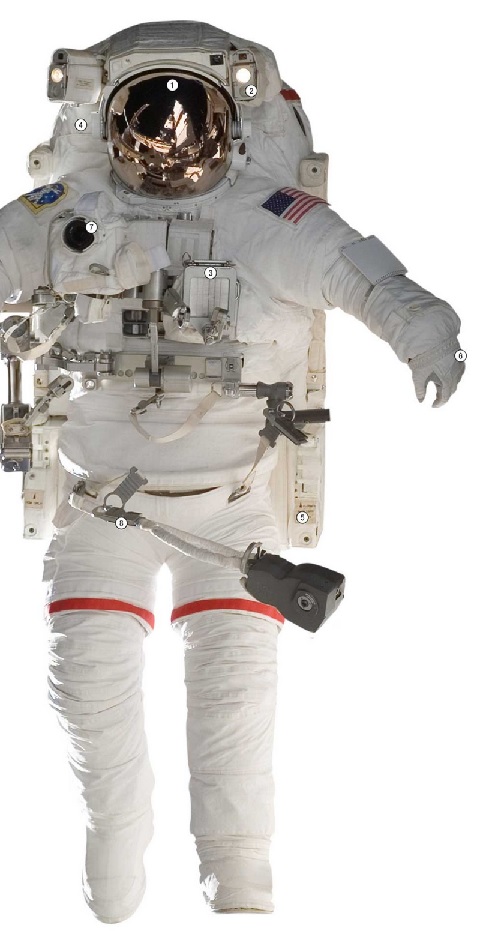

Костюм для выхода в открытый космос EMU (Extravehicular Mobility Unit) производится компанией ILC Dover, системы жизнеобеспечения поставляются Hamilton Standard. Первая версия EMU использовалась с 1979 по 2002 год, в настоящее время в эксплуатации ее модернизированный вариант. Стоимость одного скафандра — 12 млн долларов.

1 Шлем имеет светофильтр с золотым напылением — для защиты от солнечного света. Шлем соединен трубкой с контейнером воды объемом 0,95 литра.
2 Светодиоды — необходимы для работы на теневых участках.
3 Блок управления и контроля, включающий регуляторы температуры, поступления кислорода и связи. Надписи на блоке нанесены в зеркальном отражении, чтобы космонавт мог читать их с помощью вшитых в рукава зеркал.
4 Ранец системы жизнеобеспечения, содержащий основную и запасную системы снабжения кислородом и блок коммуникаций.
5 Система обеспечения кислородоом. Наряду с основной существует аварийная, запаса которой хватает на 30 минут.
6 Перчатки с подогревом. Позволяют сохранять чувствительность пальцев за счет прорезиненных элементов.
7 Видеокамера.
8 Страховочный карабин.
Вес — 178 кг, внутри скафандра поддерживается постоянное давление в 0,3 атмосферы.

Время работы в открытом космосе — до 7 часов.
Скафандр состоит из 14 слоев (в том числе нейлон, неопрен, синтетическое полиэфирное волокно и термопластик) и способен выдерживать перепады температуры от –184 до +149 градусов Цельсия.
