Совет тем, кто будет делать электропроводку в доме (чтобы в будущем удобнее адаптировать под умный дом)

Предисловия:
1. Прошу перед дачей умных советов, прочитать весь текст. На большинство советов, ответы содержатся в посте. Обращаю внимание на примечания и пояснения причин по каждому совету.
2. Это не советы МЕНЯТЬ ЭЛЕКТРОПРОВОДКУ. Ни в коем случае. (а то тут многие не так поняли)
Это советы тем, КТО УЖЕ меняет, или БУДЕТ МЕНЯТЬ электропроводку.

Предисловие:
Занимаюсь сейчас тем, что постепенно внедряю у себя дома то, что называется в простонародье «Умным домом». Вкратце что это:
- Управление светом (автоматическое по сценарию или голосом или дистанционно).
- Кроме того, автоматическое перекрытие воды при протечках и газа при утечках,
- дистанционное управление теплым полом и кондиционером, шторами (короче, климатом), управление телевизора голосом.
- Все возможные уведомления на смартфон о событиях и экстренных случаях а также дистанционное управление светом и устройствами.

Итак. Я столкнулся с одной из проблемок существующей типовой электропроводки, которая резко сужает (не исключает, но существенно сужает) варианты использования того, что продается (ка по ассортименту, так и по цене, что очень существенно) и иногда делает сложным или невозможным те или иные решения.

Возможно вы сейчас не хотите и не планируете делать у вас «умный дом». Но вдруг например через пару лет вам захочется это внедрить. И тогда будет очень жаль, что вы заранее не применили несколько советов, которыми я с вами поделюсь (а переделать электропроводку уже нельзя будет).

Если в дома будете делать капитальный ремонт с заменой электропроводки или решили делать в новом жилье разводку электропроводки «под себя», то сделайте несколько вещей:

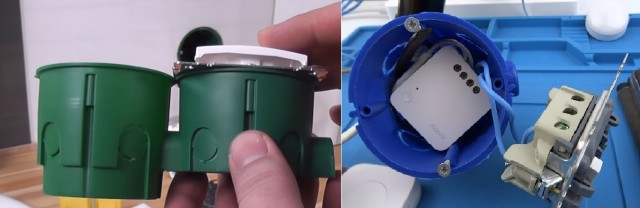

1. (обязательно!). Подрозетники ставьте только глубокого типа. Есть два типа подрозетников – неглубокие и глубокие. Нужны глубокие.

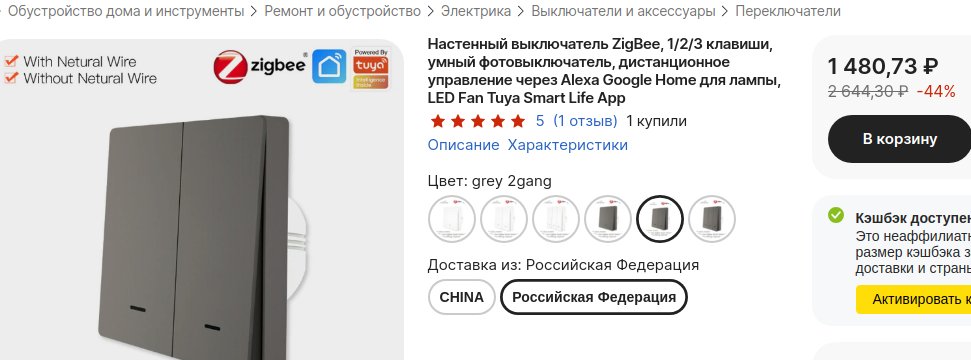

(Причина – любой обычный выключатель вы можете превратить в «умный», положив под него «умное» реле. Есть конечно сразу готовые умные выключатели. Но их выбор по фирмам (т.е. системам) и дизайну крайне скуден (по сравнению с обычными "неумными" выключателями), и может вам не подойти, а цена пипец запредельная. Кроме того многие из них не пробрасываются в голосовые помощники. Т.е. в сценариях работать будут, а вот управления голосом не будет.
В глубокие подрозетники «умные» реле залетают на ура! В неглубокие – входят впритык, а некоторые варианты вообще не позволяют нормально потом прикрутить сверху выключатель. А ведь надо еще провода внутри уложить. Тот еще геморрой, в случае с неглубоким подрозетником и толстеньким реле);

Это сообщение отредактировал tserg - 17.09.2023 - 17:46

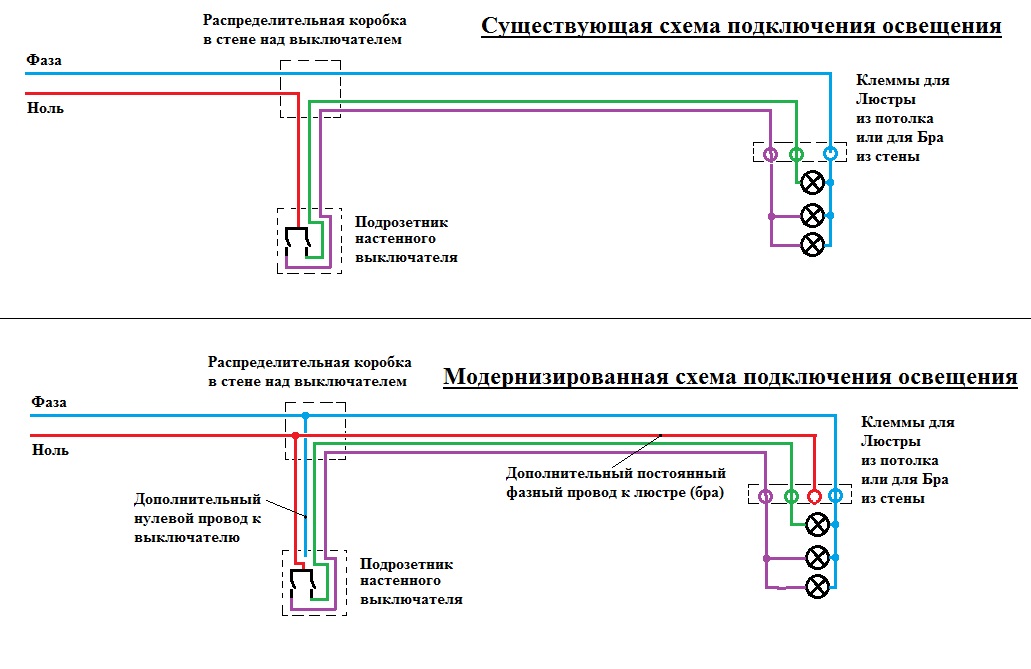

2. Обязательно заведите от верхней распределительной коробки, нулевой провод в подрозетник выключателя. По умолчанию к выключателям от распределительной коробки подводится фазный провод и выводятся провода к люстре. Нулевого провода там нет. Заведите его дополнительно.
(Причина – ассортимент умных реле и выключателей с подключенным нулевым проводом во много раз больше, а цена в 1,5-2 раза меньше, чем с выключателями и реле, умеющими работать без нулевого провода. Кроме того, для выключателей и реле без нулевого провода, чаще всего нужно устанавливать балластный конденсатор в люстре. Это не всегда удобно);

3. Если есть такая возможность – подведите к клеммам подключения люстры, светильника или Бра дополнительный фазный провод, включенный постоянно. По умолчанию там нулевой провод и провода от выключателя. Постоянного фазного там нет. Будет очень хорошо туда его подвести.
(Причина – «умные» лампы с крутыми функциями, типа «яркость», «цветовая температура», «RGB-цвет» для своей работы в любом случае требуют наличия 220 все время. Если вы выключите выключатель, то питание на лампу пропадет и она тупо «вывалится» из системы «умный дом» и вы ее ни голосом, ни дистанционно, ни по сценарию, включить не сможете. Ну а как вы ее включите, если ей 220 отрубили? Для этого возможного случая и выводим фазный провод в клеммы люстр и бра);

Это сообщение отредактировал tserg - 17.09.2023 - 17:37

4. Необязательно, но желательно вывести дополнительную розетку вблизи того места, где у вас имеются вентили перекрытия водопровода. Тогда в систему умного дома можно включить управление перекрытием воды в случае протечек воды. То же самое с газом.

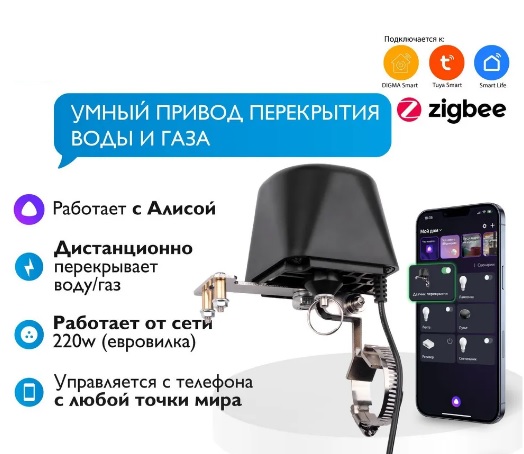

Причина - В продаже имеется большое количество «Умных» приводов вентиля перекрытия воды и газа, а также датчиков протечки воды и газа. Никакой переделки водяных и газопроводов не надо. Привод просто навешивается сверху на вентиль и прикручивается к трубе хомутом. Чтобы его запитать, нужно подать 220в (там блок питания обычно в комплекте). А датчики протечки воды (они беспроводные) раскидываете там, где вероятна протечка. Датчик газа системы "умный дом" устанавливаете в удобном месте (тоже нужно питание);

Это сообщение отредактировал tserg - 17.09.2023 - 17:38

5. При рассмотрении вариантов для вводного распределительного щита, лучше выбирать побольше, на котором при вашем потребном количестве автоматов, будет еще место для 3-4 дополнительных автоматов.

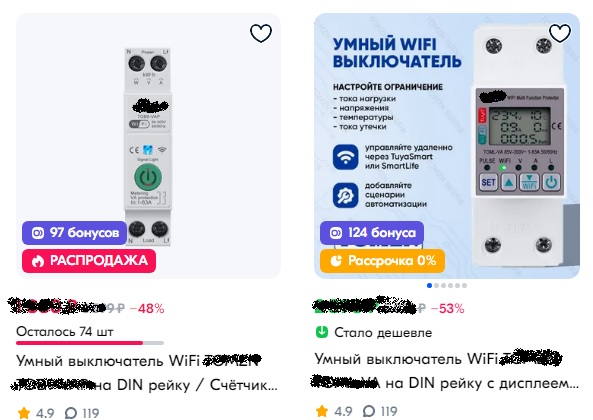

Причина - Впоследствии туда могут встать «умные» автоматы дистанционного контроля и реле контроля напряжения. Вы можете дистанционно включать и выключать целые линии, а также мониторить энергопотребление. Настраивается даже уставка (настройка) тока срабатывания. Очень удобно;

Это сообщение отредактировал tserg - 17.09.2023 - 17:39

6. Если не лень (вот прям вообще необязательно, но если не лень) – можете кинуть дополнительные розетки в район расположения карнизов штор.
Причина - Вдруг вам когда-нибудь захочется сделать дистанционное управление в том числе и шторами. (очень хорошо работает совместно с автоматическими сценариями контроля климата совместно с датчиками температуры и влажности и кондиционером). Вас например нет дома, а днем в солнечную погоду на солнечной стороне жарко. Сценарий (как вы настроете, так и будет), в случае яркого солнца и температуры, сам закроет шторы, а к вашему приходу заранее (за 10 минут или за полчаса, как вы решите) или же дистанционно с телефона, включит кондиционер. Когда вы придете домой, у вас уже будет комфортная температура.
Или например вот такой пример наковырял крутой пример в интернете. Все смотреть не надо. На 0:40 момент комплексного управления одной командой кучи устройств

Это сообщение отредактировал tserg - 17.09.2023 - 17:39

Короче, вариантов (в том числе и будущих) умного дома - масса. Но вот проводка (вернее ее отсутствие там, где она нужна), отсутствие некоторых проводов (нуля или фазы) там, где они нужны, а также малая глубина подрозетников – это вот реально то, с чем сейчас трудности имеются.
У меня всё!

Это не умный дом - это автоматика. Дом умным не бывает, это сказки.

хуйня!

всё верно, можно еще добавить к этому, чтоб в щите дин-рейка была одна/две пустые, для умного дома (или больше, если дом большой)

Размещено через приложение ЯПлакалъ

tserg
друг , дохуя решений по работе и корпусам есть давно решения микро

то что вы привели? обычный выключатель и ?

то как вы решите делать ? может 200 раз поменяться

И по возможности не используйте радиоканал, zigbee, wi-fi, и прочее. Шина!!! Радио всегда глючит.

Подрозетники бывают трех типов . На этом закончим специалист.

Размещено через приложение ЯПлакалъ

Взлом умных домов и принудительное открытие воды и газа не рассматриваются в будущем? Из любой точки мира.

Ыыыы

Размещено через приложение ЯПлакалъ

А ты ремонт раз в 20 лет делаешь?

Размещено через приложение ЯПлакалъ

Во-первых, я в самом нале написал:
"..то, что называется в простонародье «Умным домом» ".

Во-вторых, будет он умный или нет - зависит исключительно от управляющей логики. Например Яндекс уже сейчас использует частично нейрологику.

В-третьих, я описал проблемы именно с технической реализацией с точки зрения питания устройств, а не их логики. Как вы запрограммируете сценарии или же будете использовать более крутые системы - так и будет

А что, надо каждые 3 года проводку перепрокладывать?

Схему перепиши! Отключаться должна фаза! И только фаза.

tserg
проблем в плане технической реализации как раз нет)) есть проблема ток в бабле)) нет бабла ? твое решение ни как не пригодится )))

пишешь про ноль, а рисуешь фазу. Исправь, пока не началось..
а, уже началось..

жениться тебе Барин пора

женишься ? узнаешь сколько раз ремонт делается))

Знаю Бабу раз в Полгода полностью все, абсолютно все меняет в своей квартире

соседи уж вешаются

Это сообщение отредактировал RVstrax - 17.09.2023 - 16:58

Я все решения пересмотрел. Именно поэтому и пишу:

По готовым "умным" выключателям:
Есть конечно сразу готовые умные выключатели. Но их выбор по фирмам (т.е. системам) и дизайну крайне скуден, и может вам не подойти, а цена пипец запредельная. Кроме того многие из них не пробрасываются в голосовые помощники. Т.е. в сценариях работать будут, а вот управления голосом не будет.

По "умным" реле:
В глубокие подрозетники «умные» реле залетают на ура! В неглубокие – входят впритык, а некоторые варианты вообще не позволяют нормально потом прикрутить сверху выключатель. А ведь надо еще провода внутри уложить. Тот еще геморрой, в случае с неглубоким подрозетником и толстеньким реле.

tserg
их более чем дохуя

половину можно засунуть в люстры без долбежки и изьебов
у вас эе автоматика? так в чем проблема и лишние коробки?

Это сообщение отредактировал RVstrax - 17.09.2023 - 16:59

Счас есть выключатели которые прекрасно без нуля работают, даже конденсаторы дополнительные не нужны.
И Алисой видятся и управляются.
И клавишные, а не неудобные сенсорные.
И довольно бюджетные.
Я взял один на пробу, счас еще закажу несколько.
И дизайн приемлемый.

Это сообщение отредактировал АМАЛКЕР - 17.09.2023 - 17:01
