Дачное строительство. Лестница на мансарду.

Как и обещал, пост про лестницу на мансарду.

15 фото

Это тоже дела уже почти 10летней давности, тоесть временем всё проверилось хорошо. Учитывая небольшие размеры домика, лестница требовалась компактная, в углу, и выбор конструкции пал на забежную с двумя поворотами ибо выход на мансарду в полный рост возможен только по центру вдоль конька. То есть заход на лестницу вдоль стены, потом поворот, прямой участок, еще поворот и выход вдоль конька по центру мансарды. Накидал простенькую 3Д модель для оценки высоты ступеней и их количества. пробовал разные варианты, остановился на этом - высота ступеньки 195мм, по 4 ступеньки на поворотах и 3 ступеньки на прямом участке. 12я ступенька - собственно уже пол мансарды.

Ставим колонны,склеены из 2 брусков 50х100, отстроганы, зашкурены. Чисто по прочности хватило бы и по одиному бруску на колонну но они смотрелись бы такими тощими что было решено сделать потолще исключительно потому что моему глазу так приятней. Под колонну положил опору чтоб не продавило со временем пол.

Решил сделать их высотой до обшивки кровли(с запасом на осадку сруба ибо он на тот момент еще был довольно молод), опять же исключительно потому что так захотелось. Закрепил всего по одному уголку ибо они ступеньками потом зафиксируются намертво, а уголки это чтобы они не падали в процессе работ.

Из подручного металлолома запилил кронштейны

Настенные опоры ступеней - брусок 50х100

Местные, накормил, сытые отдыхают на грядке

Ступеньки собирал из половой доски с пазом, все стыки проклеил ПВА, доску на скосе(она сидит не по пазу) усилил приклееной вагонкой.

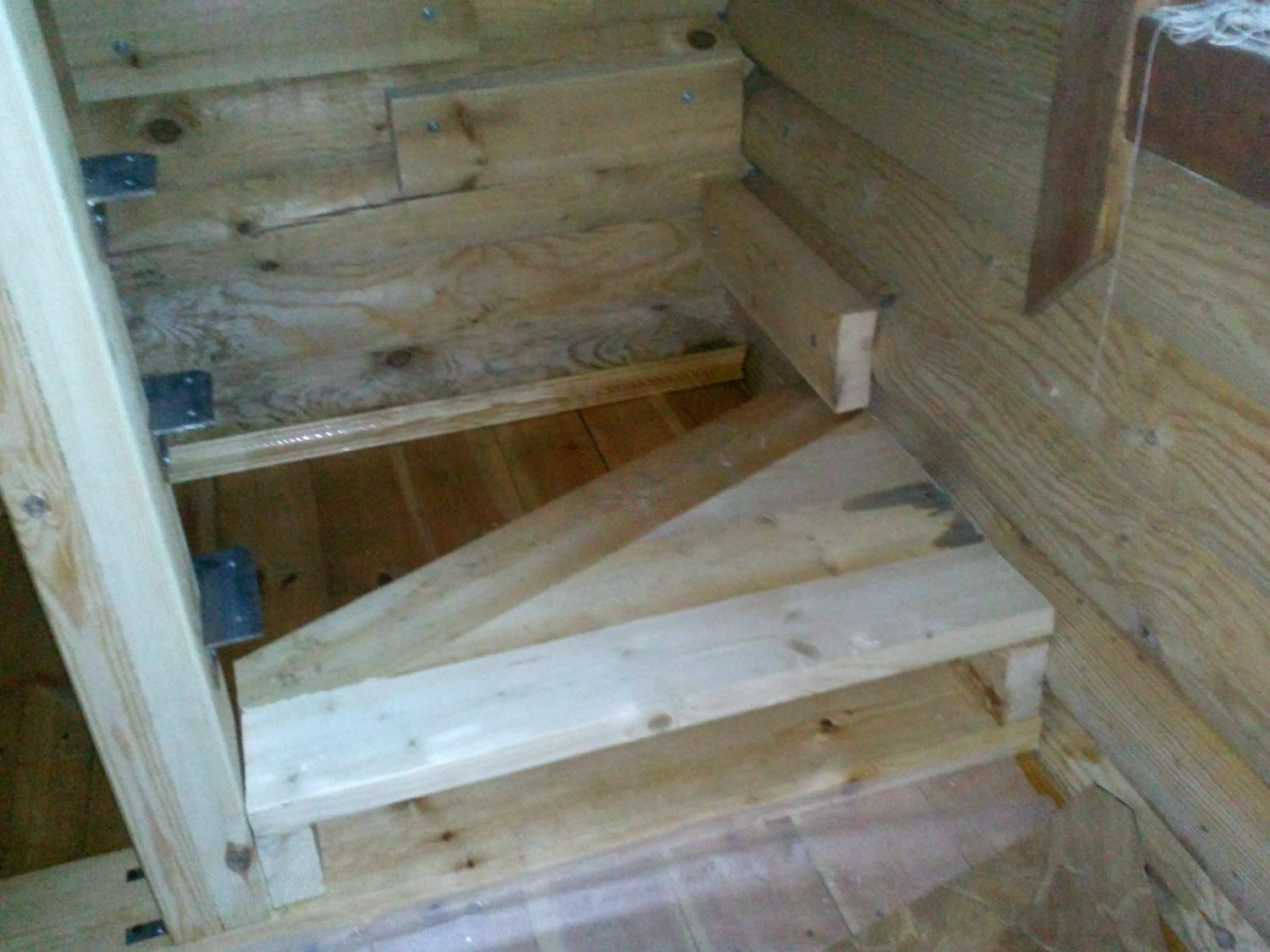

Примеряем, встала неплохо.

Таким же макаром еще ступеньки.

Нижний поворот имеет обе опоры на стенах, в отличие от верхнего. Делаем ему опору

Монтируем верхние ступеньки

Еще

Кронштейны к колоннам и стенам - сантехническими саморезами 6кой, Ступеньки к кронштейнам мебельными болтами 6кой

Шляпки болтов со стороны стены - бутафория, чисто для внешнего вида, держится на шурупах

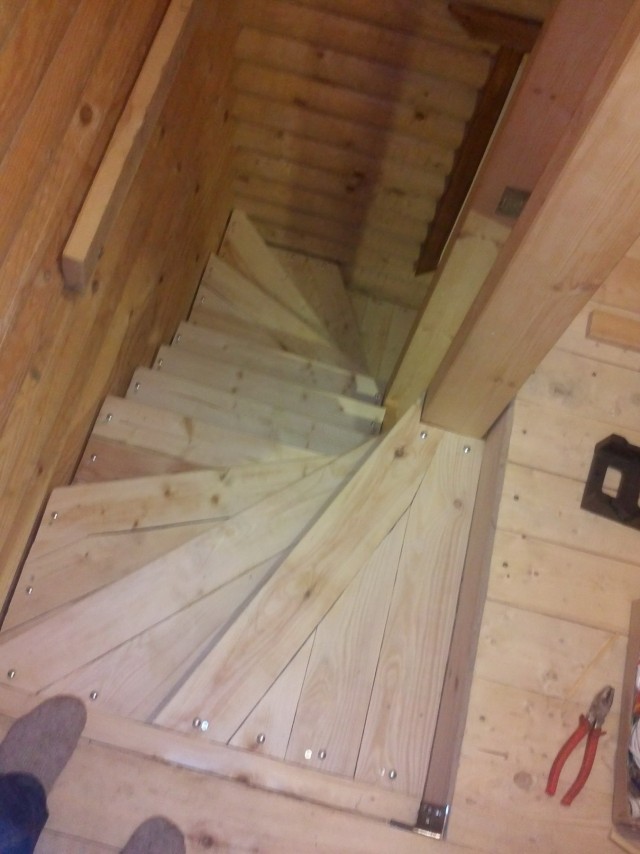

Прямой участок делался совсем просто и вуаля, лестница готова

Спасибо за внимание, я всё)
