Печка в гараже своими руками

Купил я пару лет тому назад гараж у соседа в Подмосковье. Гараж 4х8м. Причём два последних метра длины был погребок. Мне он был не нужен. А 6 метров для авто мне было вполне достаточно. Что делать с двумя оставшимися от длины метрами. Я решил приспособить их для автономного отопления. Не то чтобы обогревать железного коня, а для того, чтобы зимой относительно комфортно можно было хотя бы масло поменять. Учитывая и то, что я сделал яму (но это уже другая тема). Вариант железной печи меня не устраивал. Причины объяснять не буду. Хотел печку кирпичную.

20 фотографий

Итак:

В первую очередь я задумался над проектом.
Рассмотрел в интернете несколько вариантов. Остановился на этом:



Автор мне абсолютно незнаком, и, признаюсь, печки я никогда не строил, но его вариант мне понравился в первую очередь относительной дешевизной при нужной мне надёжности и эффективности и размеров: площадь 3,5х3,5 кирпича, т.е. примерно 80х80 см или 0,64 кв.метра.
И, главное, подробным описанием всего процесса строительства.

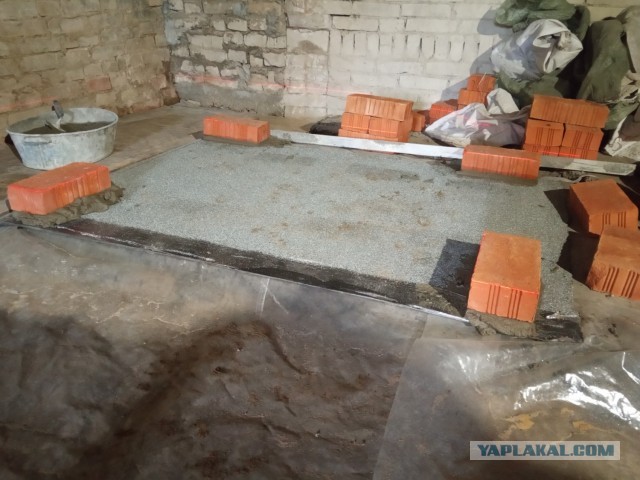

Когда демонтировал погребок в ноябре 2019 года сразу заложил не его месте фундамент 1х1х1х м.

И потом больше полугода к нему не прикасался - дал застыть и усесть. К тому же зима 19-20 была крайне тёплая. Повезло.

Надеюсь у ТСа проблемы с интернетом, либо фотки пережимает, а не угорел в гараже от своей печи.
Но выбор печи и умение сделать своими руками одобряю.
Я когда то вот такую делал, отличная печь, несмотря на то, что это самая простая из книги "кладка печей своими руками" М.Шелехова
P.S. Заранее извиняюсь за поломку, просто скоро уходить, а продолжение судя по всему не скоро будет

Увы, но продолжения не будет.... ТС в личку написал. Что ж, надеюсь когда лимит закончится желание запилить тему не пропадет и мы посмотрим еще на гаражное строительство.

Это сообщение отредактировал Bashorc - 4.05.2022 - 05:59

Плюс за пост с интригой ))

Размещено через приложение ЯПлакалъ

Жаль, актуальнинько, хочу во дворе замутить

Размещено через приложение ЯПлакалъ

Посмотри тот видос, что я скинул, там исчерпывающе показана кладка печи.
Как сейчас помню, около 60 кирпичей, 10-12 литров глиняного раствора, пара дверок, колосники и чугунная плита.
Лично я делал во дворе без дверок. Вместо поддувальной дверки можно вставлять четвертинку кирпича, чтобы регулировать тягу, а топочную я заложил совсем и закладывал топливо сверху, через кружок в плите.
Варили на ней еду для десятка свиней, сгорало любое топливо, от угля до сырых кизяков.

Это сообщение отредактировал Bashorc - 4.05.2022 - 06:22

за печки всегда зелень

Размещено через приложение ЯПлакалъ

Масло ему поменять. У кирпичной печки инерция большая, греть она минимум через час начинает. В гараже буржуйка идеально.

сатрапы загнали в лимит таблерона

Спасибо, видео я это уже раньше видел. Так, думал обсуждения тут какие будут, рекомендации от местных "кирпичей".

Не через час, все таки. Побыстрее она греет, варочная плита нагревается быстро и дает тепло. Зато благодаря инерции она дольше греет, и утром в гараже теплее.

а в гаражных кооперативах вообще можно печки ставить?)
из дымохода искры летят
может что-то загореться
в наших даже за курение дрючат

Размещено через приложение ЯПлакалъ

На седьмом ряду зря в край перегородки хода четвертинку поставил - от топки со временем жаром её отобьёт, свалится в ход. Да и у топочной дверцы эти четвертинки кирпича - ну не комильфо, если честно... Со временем дверца их тоже выламывать начнёт... И не совсем понял наличие над поддувалом какого-то листа жести: а что, тупо железной полосы не нашлось, да потолще? Прогорит - начнёт вести всю топку...

А чем в минус 40 отапливаться? Теплоцентрали не везде, "трамвайками" - особо не натопишь...

Ограничений по закону на установку нет и долго не будет. Мы в России. Самый дешевый вид энергии- дрова.(если газ еще не на подходе).

Почему-то в гараже всегда мешает машина...

Спасибо всем за понимание.
продолжу пока одним сообщением:

И вот 30 июня 2020 года я приступил к осуществлению своей заветной цели.

Сразу могу сказать: на 95% делал то, что рекомендовал автор видео. И рекомендации не подвели.
5% несоответствия это
1. Сделал «прогар» (это такая щель между топливником и дымоходом, которая нужна для первой растопки, когда печь долго «отдыхала» после лета). У меня в двух колпаках были прочистные дверцы и достаточно просто в одну их них положить зажжённую газету – тяга сразу была супер. «Прогар» мне не понадобился. Зря старался. Да, я потом заметил при сотом повторе, что автор намекнул о его второстепенности... но это уже было потом.
2. Над топочной дверкой не нужно никаких отражателей. Крепить на проволоку старым дедовским методом – просто и надёжно. Все эти отражатели для дровяной печи – лишние хлопоты и узлы теплового напряжения.
вот это и все 5 % несоответствия.

Печка мне прослужила уже 2 зимних сезона. Прошлым летом я лишь усовершенствовал дымоход на крыше, сделав «выдру» (одно из последних фото). И после двух отопительных сезонов стоит, как новенькая.

Что касается цены такой «игрушки» –
Весьма бюджетно было в 2019 году. Подробный расклад цен (смету) выложу в скрине excel в самом конце.
26708 руб - это то, что я реально потратил на материалы.
47940 руб – это минимум того, что я сэкономил на печника (цены брал средние по региону Московской области)

Мне кажется, что сегодня эти цифры можно умножить на 1,5, но не более.

/Продолжение следует../.

Это как раз тот случай, когда имеет смысл разобраться и сделать самому. Но если честно, то для заявленных тобой целей печь даже слишком хороша и можно было бы обойтись одной плитой.

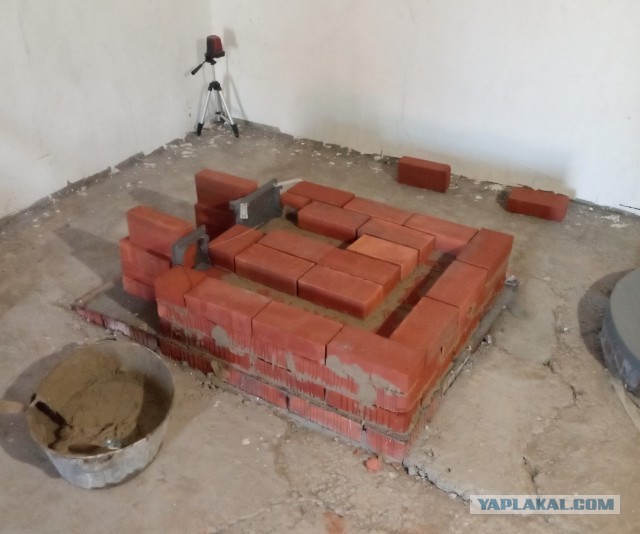

Всё, что я делал – было либо после работы – либо в выходной день. Но всё равно больше двух рядов выложить не получалось. Сразу хочу сказать, что мне, как абсолютно нулевому строителю потребовались уровни, включая лазерный. И каждый ряд «простреливать» углы: «Семь раз отмерь – один раз отрежь» ©народное

В прошлую зиму печку топил 3-5 часов в субботу. В воскресенье температура была от + 8 до +12 в зависимости от морозов на улице. И до следующей субботы температура не опускалась ниже нуля. Вода в бутылке ни разу не замерзала.

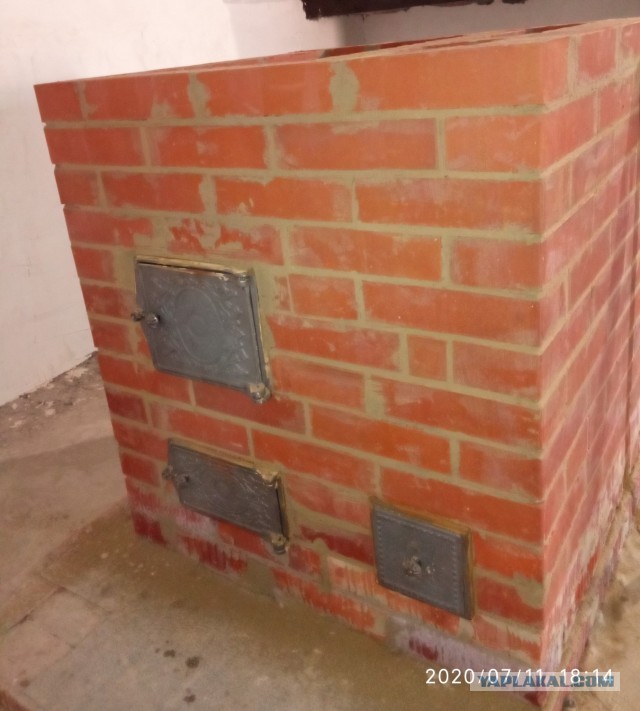

Когда завершил топливник (12 ряд) - стал работать уверенней.
Потом уже понял, чем ровнее каждый кирпич кладёшь в первом ряду, тем легче выкладывать следующий ряд.
Кстати, в силу относительно неспешной работы вес ВЕТЕБСКИЙ кирпич покупал небольшими партиями по 30-50 штук. Благо,, что он продаётся поштучно и привозил в багажнике. Глину - тоже покупал по мере необходимости.
Чугун покупал под Коломной.

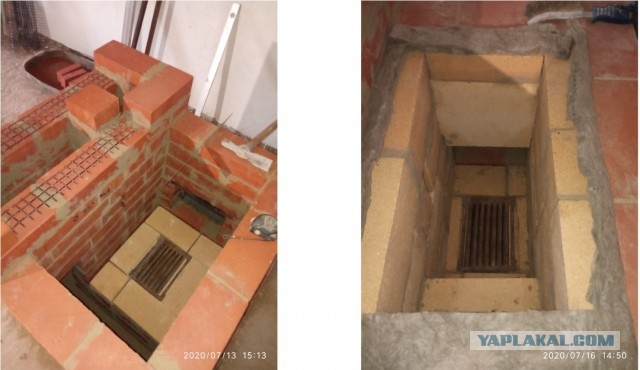

Следующим этапом была тн футеровка топливника.
Это по сути формирования из огнеупорного (шамотного) кирпича и специальной шамотной глины самой топочной камеры. Это позволяет в разы увеличить долговечность кладки самой печи.
Повозиться пришлось в первую очередь с нанесением шамотной глины на сам кирпич. Ну, никак у меня глина к кирпичу плотно не прилипала по сравнению с обычным кирпичом и глиной.
Тут не знаю: может опыта моего недостаточно было, а может шамотная глина попалась с браком. Но с горем пополам уложил таки топочную камеру при этом некоторые кирпичи пошатывались. В силу еще, видимо, необходимых тепловых зазоров. дабы избежать ненужных вибраций в верхней части топки проложил между внутренним и внешним рядом слой базальтовой ваты и уложил сверху чугунную плиту. После её установки всякие "пошатывания" кирпичей уже не ощущались.

После топливника настало время делать колпаки.
У меня было неправильное понимания вообще принципа работы печки. Я думал, что тёплый воздух с дымом из печи поднимается вверх по трубе, а тепло даёт топка.
Оказывается - нет.
Задача печки как можно дольше задержать горячий воздух в своих верхних лабиринтах, которые и называют "КОЛПАКИ". В каждом и них воздух движется с вертикальным завихрением, что увеличивает площадь теплоотдачи и тем самым в помещении становится теплее, а в трубу уходит дым уже более охлаждённым.

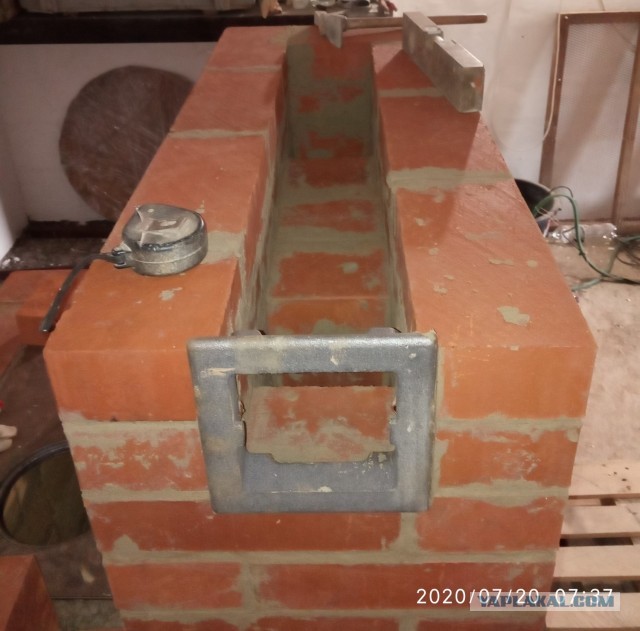

В этих колпаках и устанавливаются прочистные дверцы, которые нужны для регулярной чистки горизонтальных дымоходов от золы и сажи.

А я, имея ввиду инерциальность печи, установил шайтан турбу на отработке. Инерции -0, разогревается за 5 минут до красной трубы.

типо такой

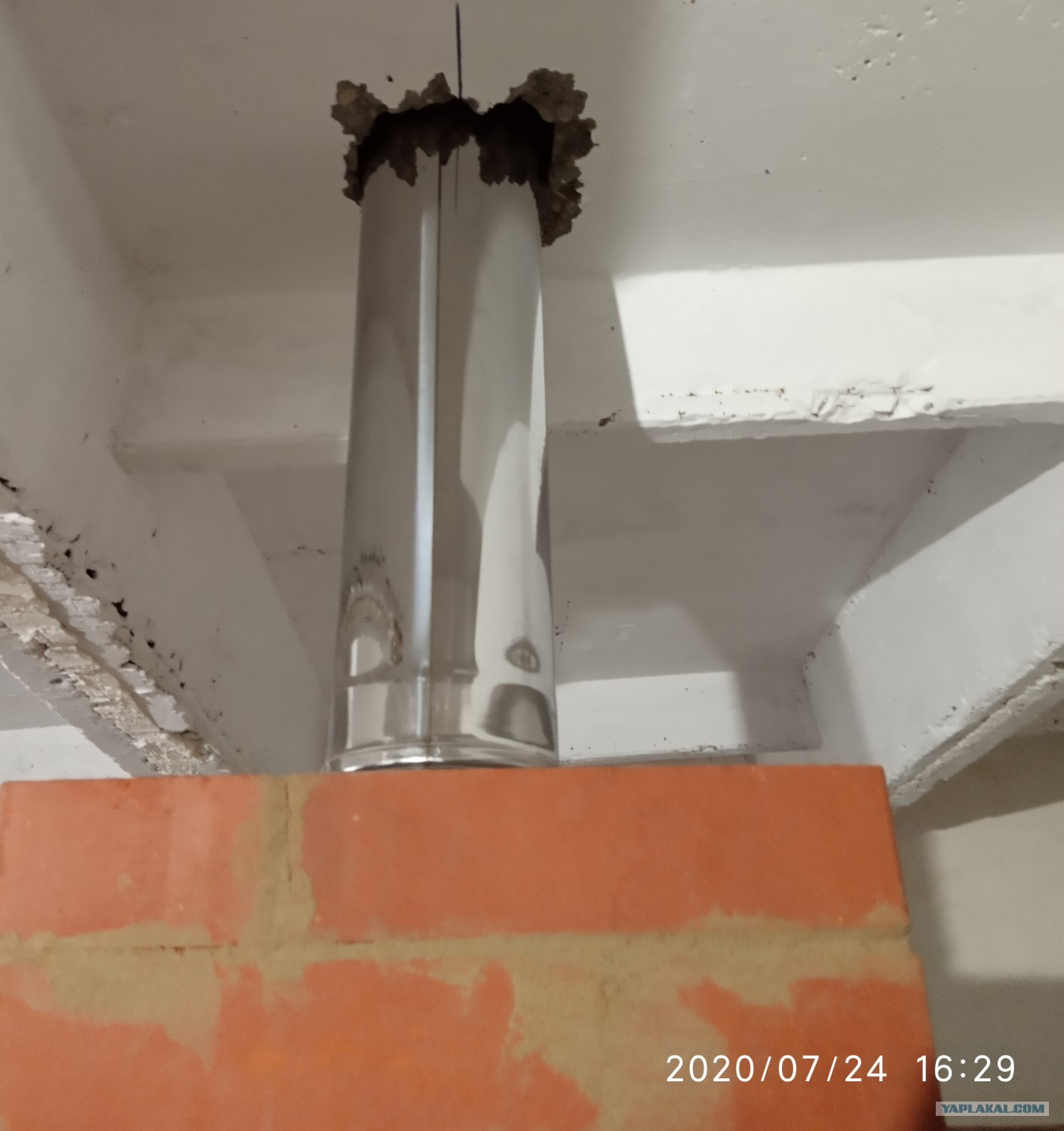

По завершению колпаков настало время устанавливать трубу. взял 13 см диаметр, Размер дымохода определился размером кирпича (точнее его половины, т.е.12,5 см)
Образовавшиеся зазоры между корпусом трубы и потолочной плитой промазал жаропрочной мастикой (тюбик в Леруа покупал)
Общую высоту трубы сделал, как и рекомендуется 5 метров от топливника. Тяга получилась, как у реактивного двигателя даже в безветренную погоду.
