Как я себе Дом-Баню начал делать

Так случилось, что купил я года 3 назад участок в Садовом Товариществе, 10 соток.

Ну и как-то забил болт на него. Есть мол и есть - хорошо.

А тут со всей этой короновирусной движухой, подъемом цена на стройматериалы, непреодолимым желанием девочек из кадров отправить меня в отпуск, т.к. в нём я не был где-то года 3-4 - в общем звёзды сложились и решил я заняться дачей.
Слово за слово, ладонью по столу... Стройку дома я понял что не потяну.
А вот гостевой дом-баню, с возможностью круглогодичного проживания - почему бы и Да.

Серия фоток отражает объём работ сделанный за 3 недели отпуска, и 2 недели заездами после работы "в одну калитку"

Сразу оговорюсь, по образования я инженер по информационным технологиям. Делал всё сам.

Будет всего ~56 фоток.

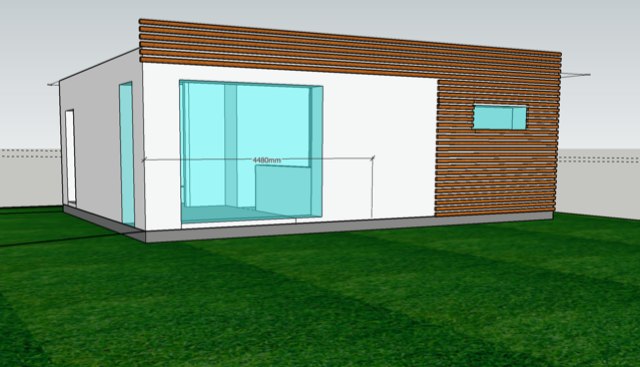

Собственно вот такой проектик накидал под себя.

Размер по внешним стенам 9300х6800.

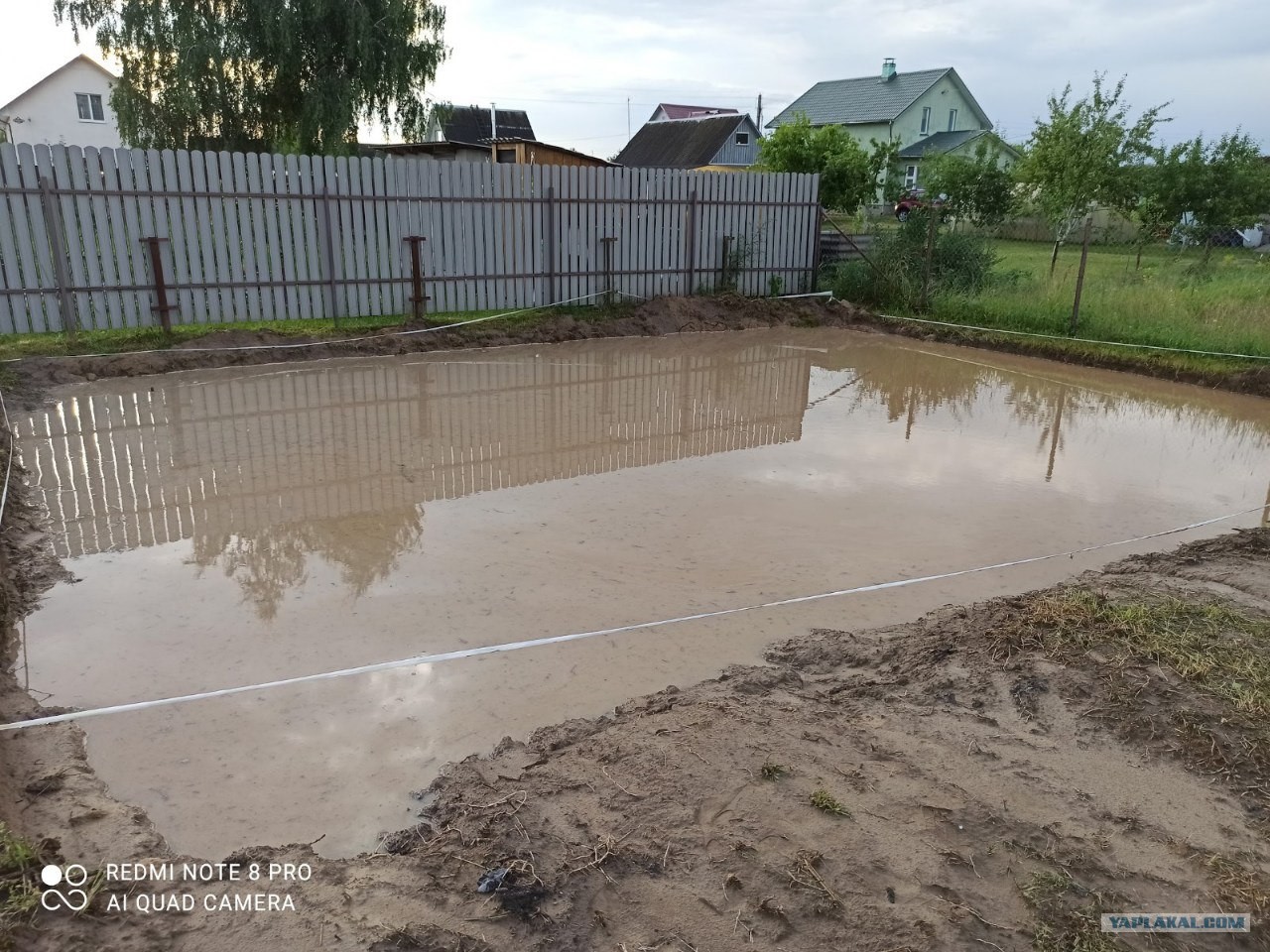

Выкопал котлован на -400 от уровня земли. И ночью того же дня зарядил дождь почти на 1.5 суток.
Получился бассейн... Честно сказать первой мыслю было оставить как есть и забить ещё года на 3 =)

Выручил сосед с дренажным насосом. Откачал воду. Выровнял основание.

В качестве фундамента был выбрал свайно-ростверковый фундамент, на сваях ТИСЭ.
Это такие сваи в основании которых находиться "полусфера" с диаметром в моём случае 600мм.
Делается специальным буром.

По каким-то причинам фото процесса изготовления свай и их заливки не смог найти.

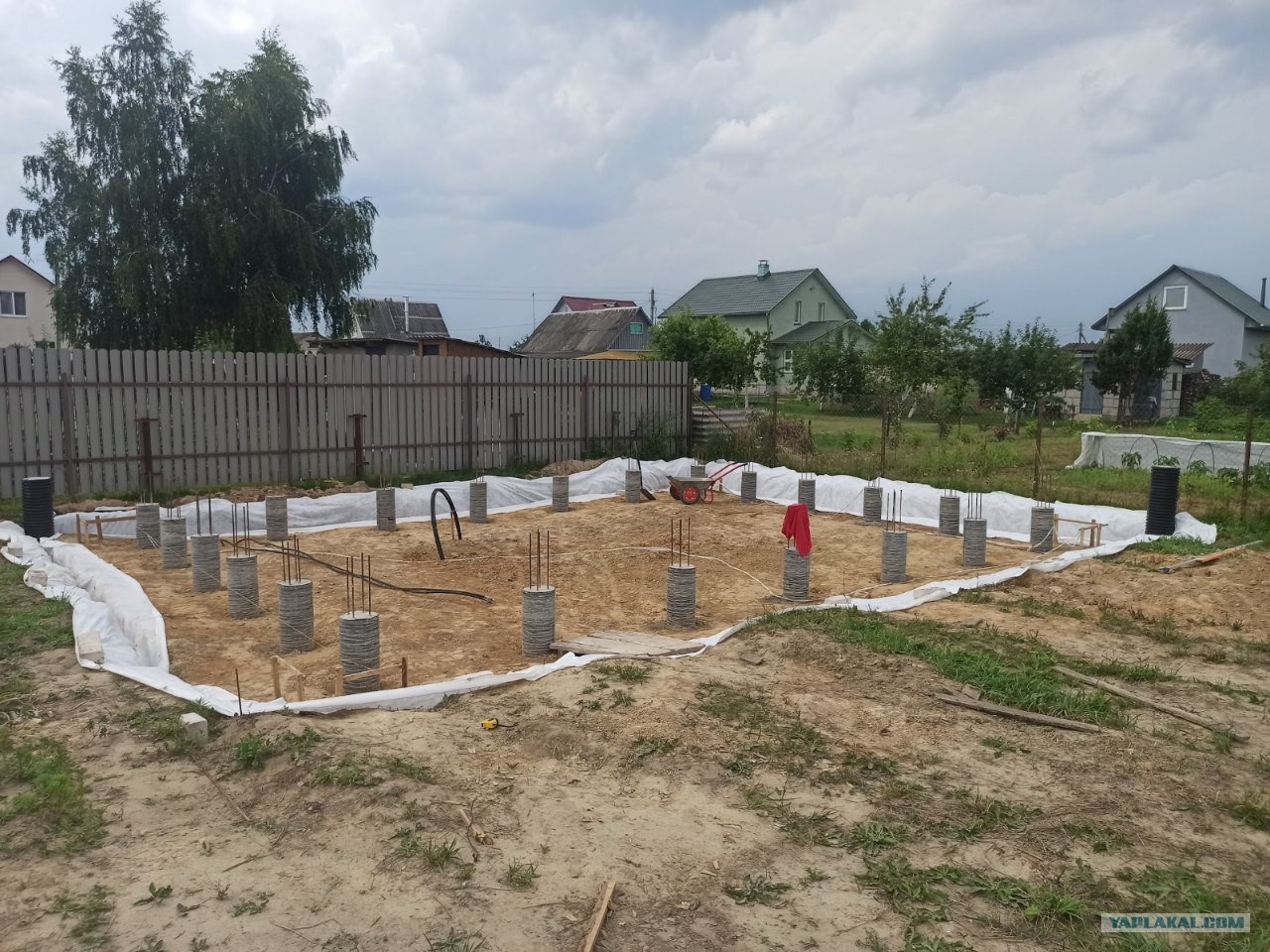

Есть только несколько отражающих финальный результат после заливки свайного поля.

Т.к. делал геология - рекомендацией от ребят было необходимость обустройства дренажа.

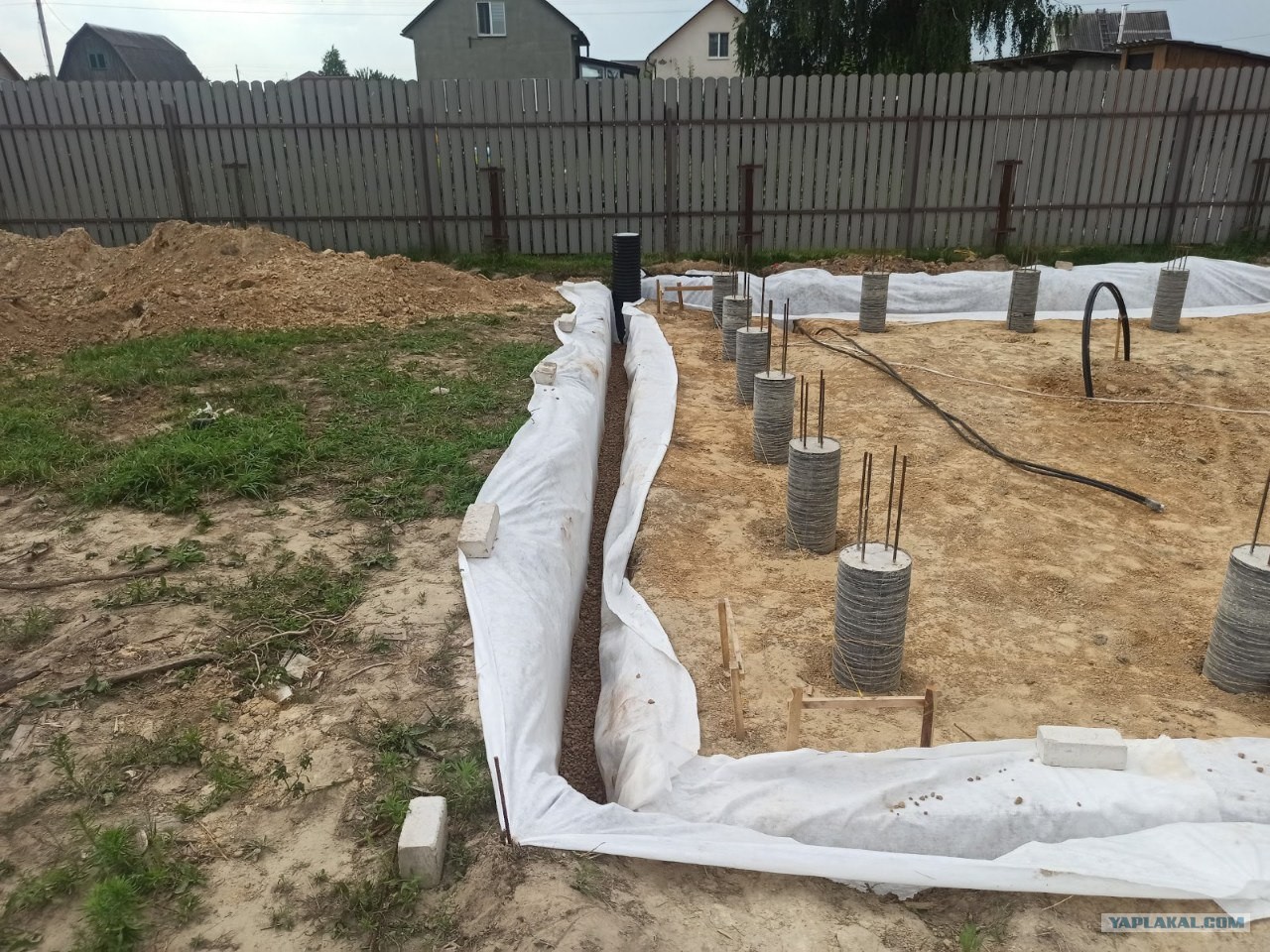

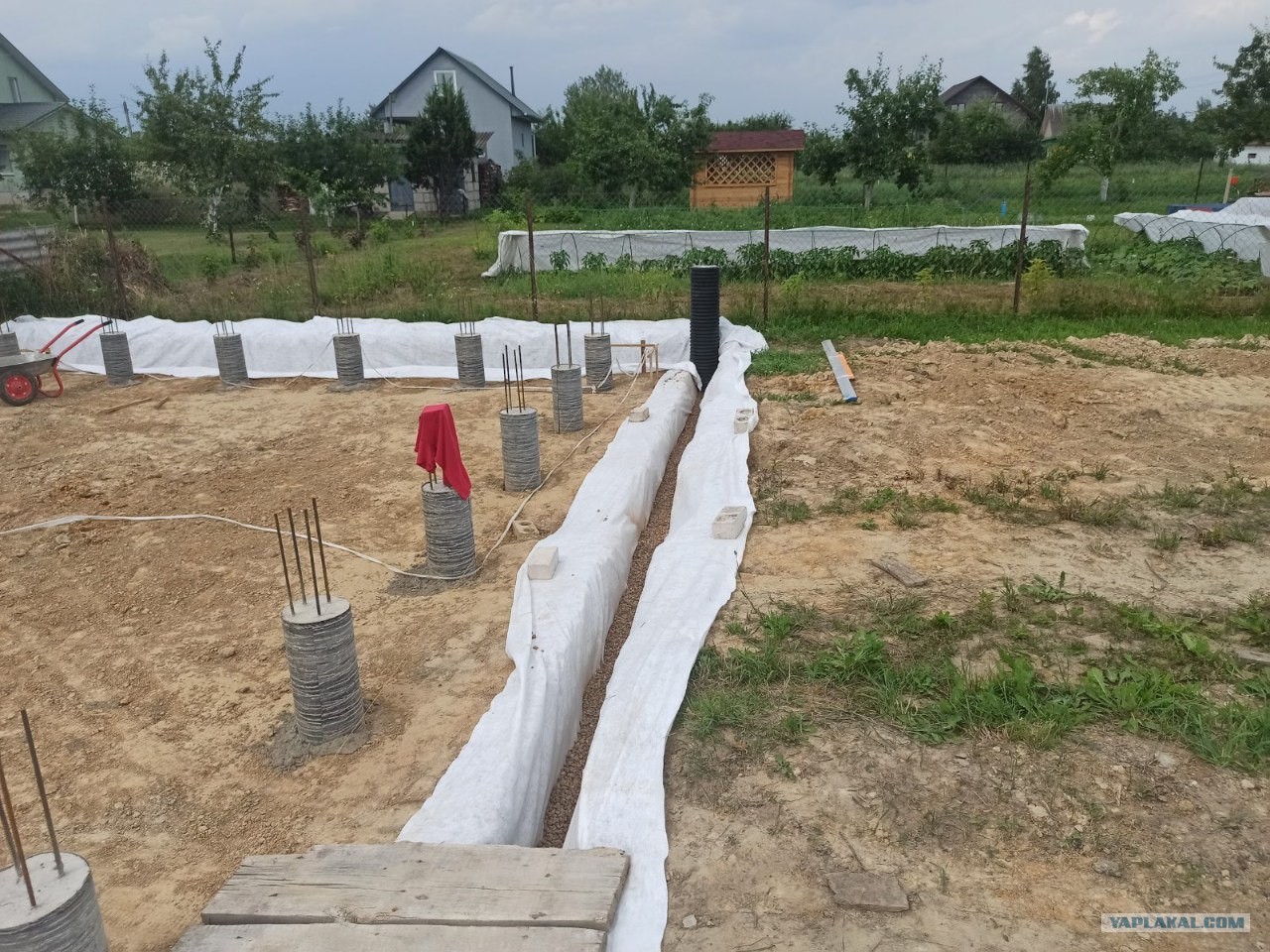

Вырыл по периметру котлована траншею на -400 от основания котлована(с последующей разуклонкой - 1см на 1м.п.), уложил геотекстиль

Установил дренажные колодцы.

У соседа было отжато гениальное изобретение советских конструкторов - основание военной кровати. При помощи которого удалось отделить ̶м̶у̶х̶ ̶о̶т̶ ̶к̶о̶т̶л̶е̶т̶-̶ песок от гравия.

Это сообщение отредактировал MyzbIkaHT - 11.12.2021 - 01:20

Коим и было засыпано основание траншеи между дренажными колодцами.

Ещё

Далее была отложена дренажная труба.

Для обустройства углов в комплекте "продаван" порекомендовал взять переходные муфты, но не понадобились.
Углы вполне ок радиус изгиба трубы позволил обойти и так.

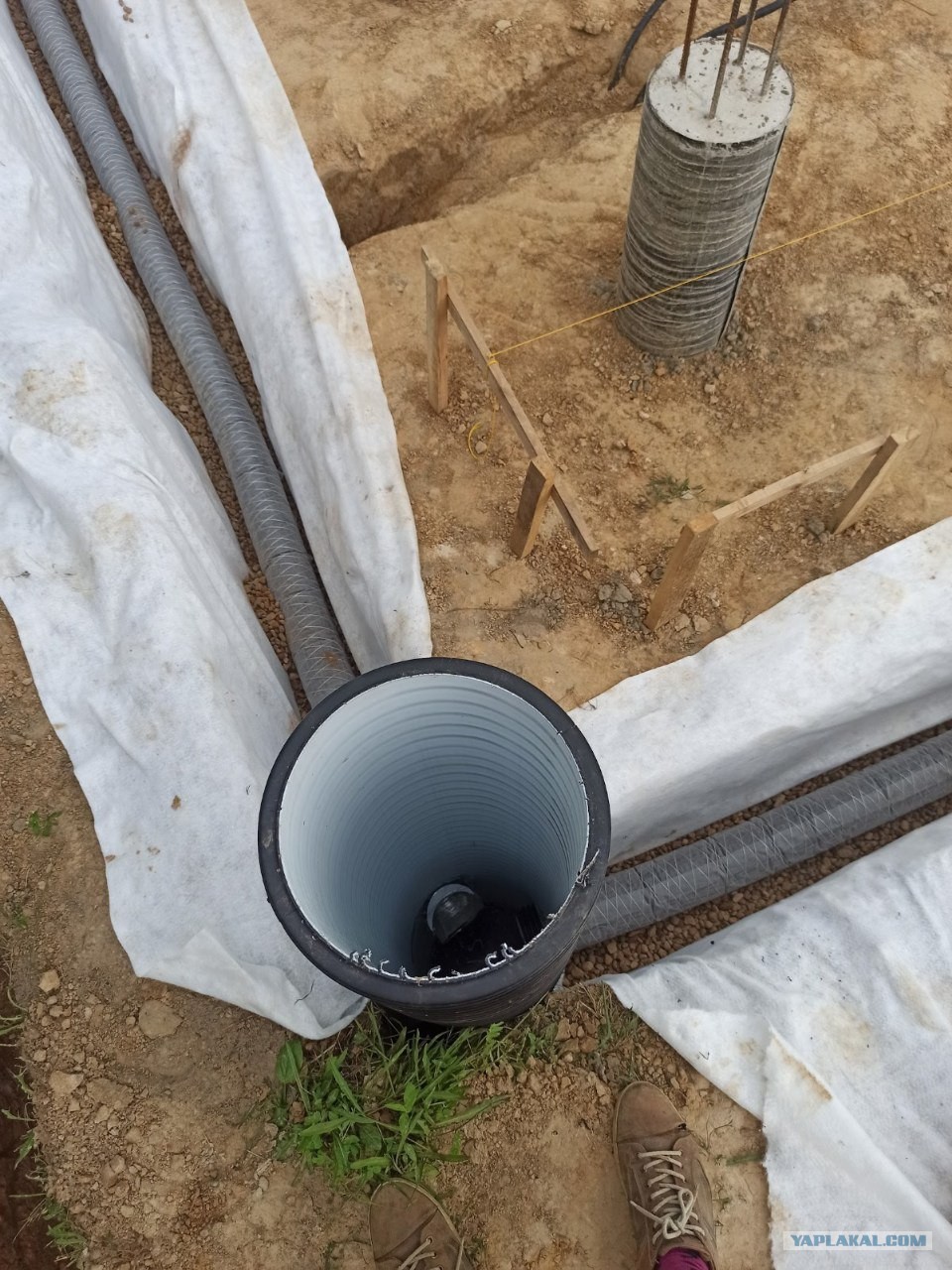

Ну и собственно входы трубы в сами дренажные колодцы.

Одни в самой верхней точки, второй с учётом разуклонки в самой нижней.

Далее засыпал трубу всё тем же гравием, геотекстиль завернул, и начал застилать дно котлована геотекстилем.

Т.к. у меня там суглинок/глина/супесь и т.д. подумал, что лучше будет сделать так, чтобы избежать "перемешивания" или вымывания песка под баней.

Расстелил короче геотектиль, ну и как водиться - 1 полосы не хватило. Где-то ошибся в расчётах.

В тот день уже не поехал за полосой в город, решил начать засыпать котлован песком.
Тот ещё адок, должен вам сказать. "В одну калитку" засыпать такое кол-во песка.

Да совсем забыл сказать. Котлован получился по факту -450 от "основания" и размером 11300х10600.
Всего ушло порядка 6-ти 4-ёх осных MAN-ов(40 кубов кузов) - это где-то ~ 150 тонн.

Это сообщение отредактировал MyzbIkaHT - 11.12.2021 - 01:23

Как водиться пришёл тех.надзор.

Покормить к сожалению было нечем.
Но предложил полежать в теньке, потому как на солнце, все дни было за +30. Предложение было принято.

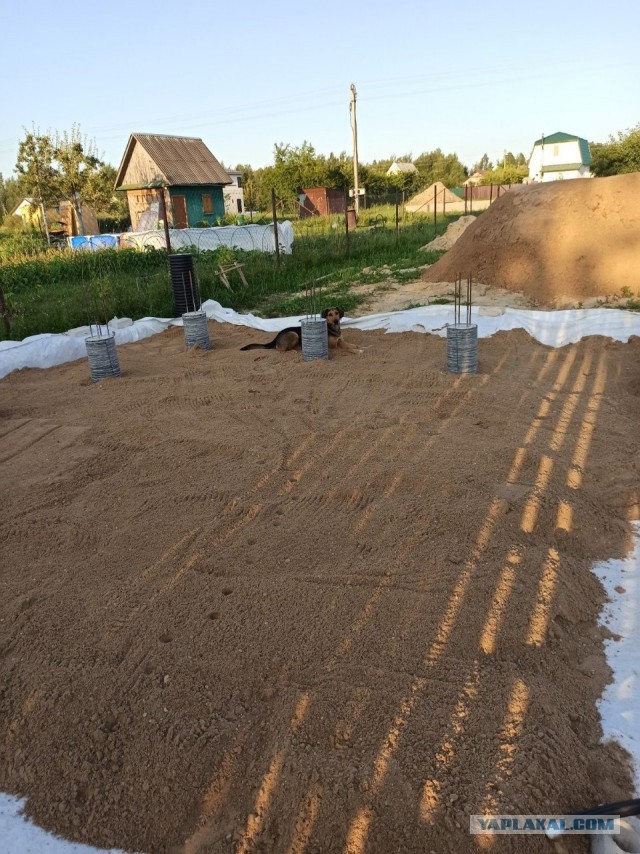

Докупил на следующий день полосу геотекстиля и продолжил засыпку.

Черная труба почти в центре - это закладная под воду.
