Водонапорная башня для дачи

В кои-то веки публикую более-менее нормальный проект в отличие от моих обычных полушуточных поделок. Возможно, отдельные моменты отсюда кому-то пригодятся на уровне идеи или подсказки.

15 фото.

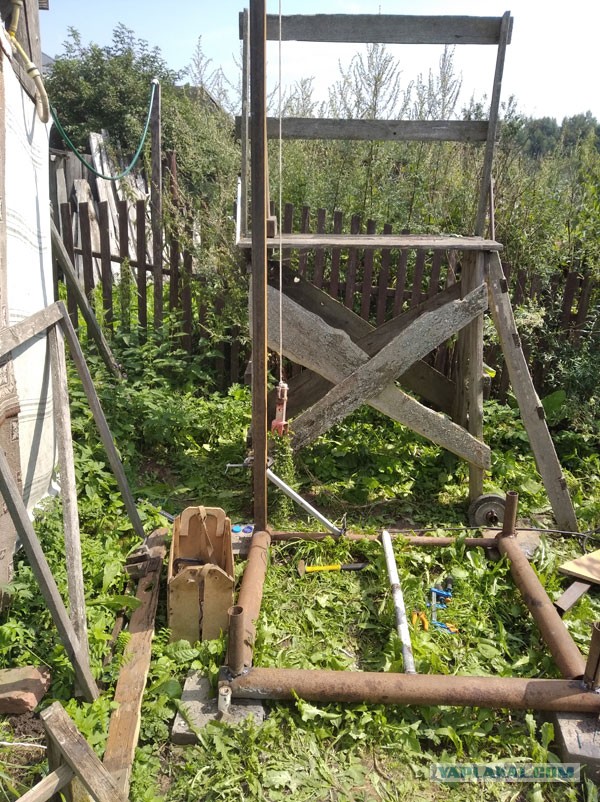

Итак, самую малость износился летний душик.
Его поставили строители в 2005 году чисто для себя на время работ, да так и....

По реакции пользователей понял, что поторопился выложить не готовый проект, поэтому вношу пояснения.

Решил переделать, пока бочка через забор к соседу не улетела. Но как делать с учетом моих особенностей и обстоятельств? Разрушить и возвести на том же месте (а место прижилось, менять не хочется) новый - не подходит! Эдак я на пол-сезона останусь без самого душика и водопровода в туалете, а жена - без автополива огурцов :)
И тогда я придумал идею, близкую к гениальной! Рядом с душем поставлю отдельную водонапорную башню, чисто для бочки: небольшую по площади, но крепкую, а кабинку до лучших времен можно использовать старую уже без риска получить бочкой по голове. А когда лучшие времена наступят, быстренько заменить на другую. Почему быстренько? Потому что конструкция будет новой-красивой, но  ЛЕГКОЙ! А это и экономия материала (денег), и менее громоздкие детали (экономия сил и тоже времени), и упрощение инженерной мысли (тоже время). Ну и на время замены кабинки будет отключена только одна функция из трех :)
В башне будет микро-сарай (или уличный шкаф) - хоть грабли-лопаты-тяпки-лейки сложим, а то пока вообще никакого сарая нет, к моему величайшему стыду :(
А дальше начинается кашалотовщина. Изворачивание между простотой, минимумом силовых упражнений, дешевизной (желательно дармовщиной) и хоть какой-то грамотностью и культурой производства. Постараюсь использовать элементы настоящего строительства, а также выдумку и математику.
Первое фото выглядит неплохо, солидно, а?

Это сообщение отредактировал cachalotina - 9.08.2021 - 13:57

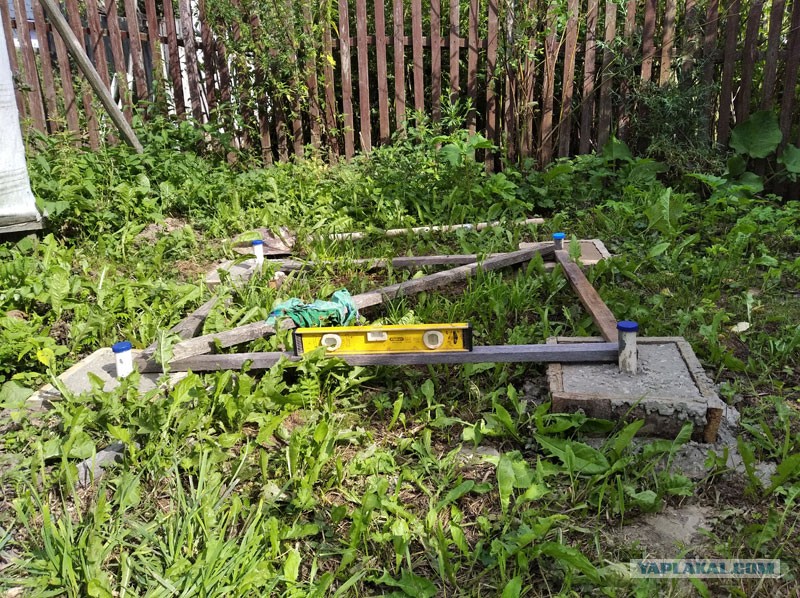

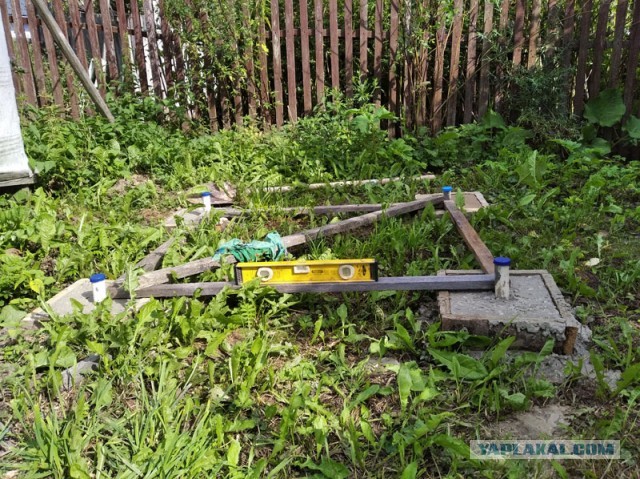

Бетон, опалубка, ватерпас - все по взрослому, но нет! Это не фундамент, а всего лишь подставки. Там вглубь на штык лопаты. Я решил, что не буду тратить ахулиард кашалото-часов на капитальный фундамент, а лучше раз в сезон или реже за десять кашалото-минут подправлю башню домкратом и подложу подкладки - эта технология у меня досконально отработана на туалете (а он вообще без подставок - тупо железная рама на земле).

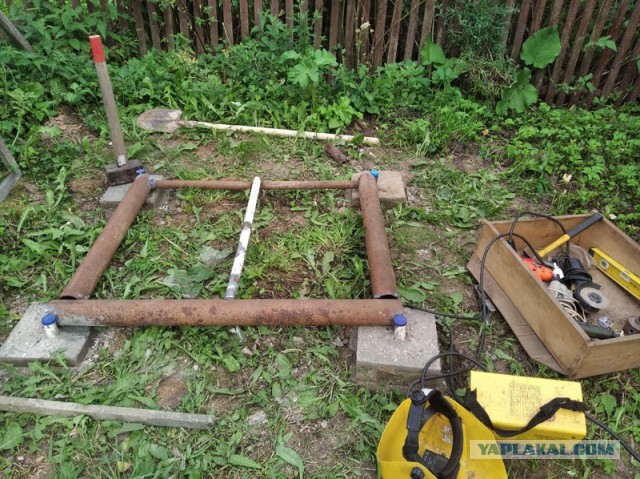

Накладываю на опоры нижнюю рамку (110х90 см) и привариваю к заранее замурованным анкерам.
На каждом этапе стараюсь свести ошибки к нулю, чтобы в конце вылезло как можно меньше. И горизонт не идеал, и рамка пропеллером (ну нет у меня плаза): подрубаю на 5 мм один столбик, на 6 мм исправляю пропеллер.

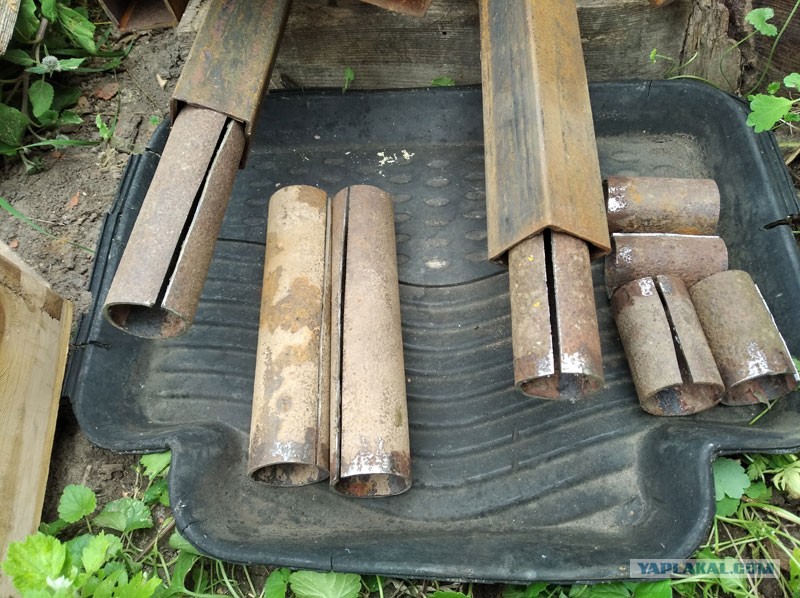

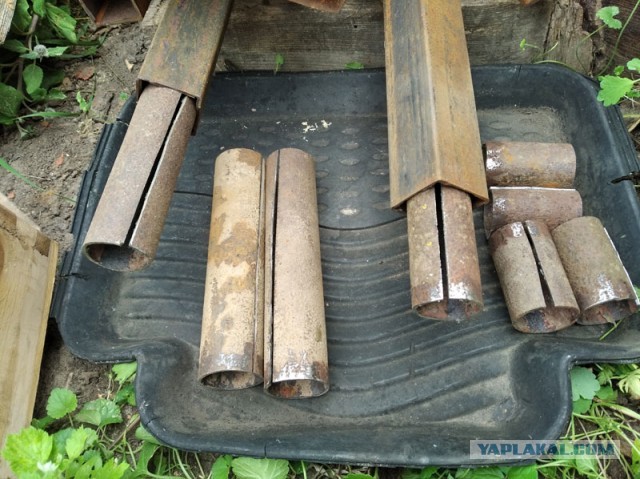

Дальше надо ставить стойки. Как обычно это делается? Первый держит, второй варит. Нету первого, буду делать конструктор лего! Готовлю штырьки:

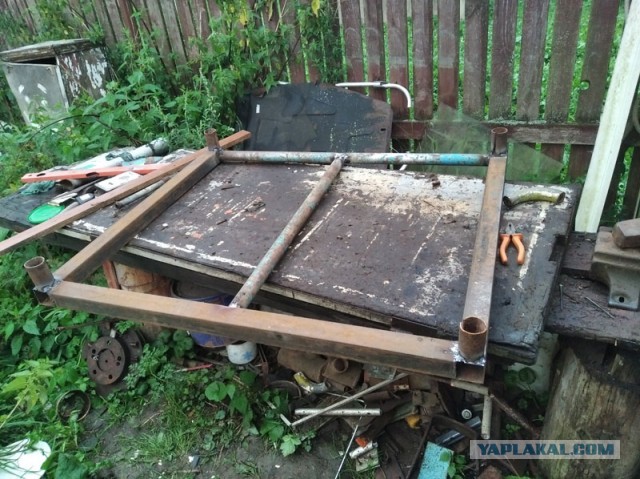

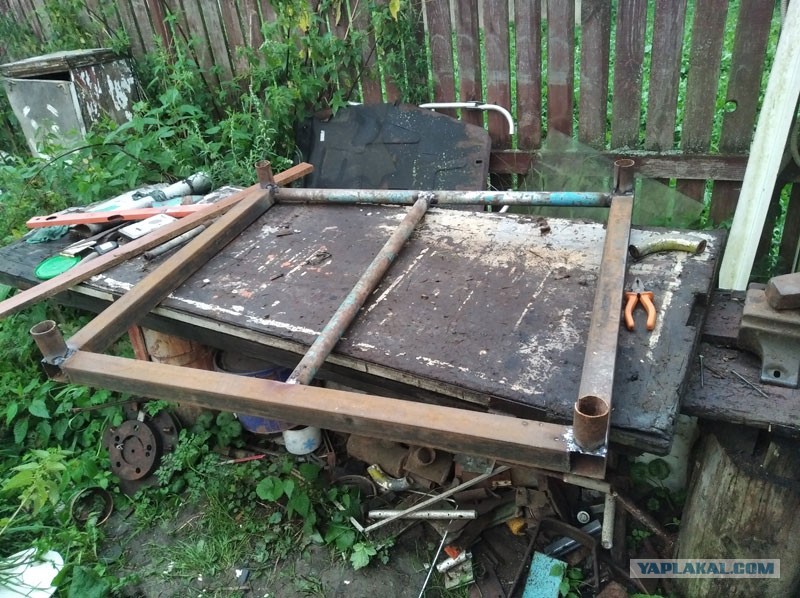

И привариваю их по углам верхней рамки:

Когда заварил шестой шов рамки, оказалось, что ошибся на первом. Разрезал, а угол возьми и разбежись. Пришлось малость поизобретать.

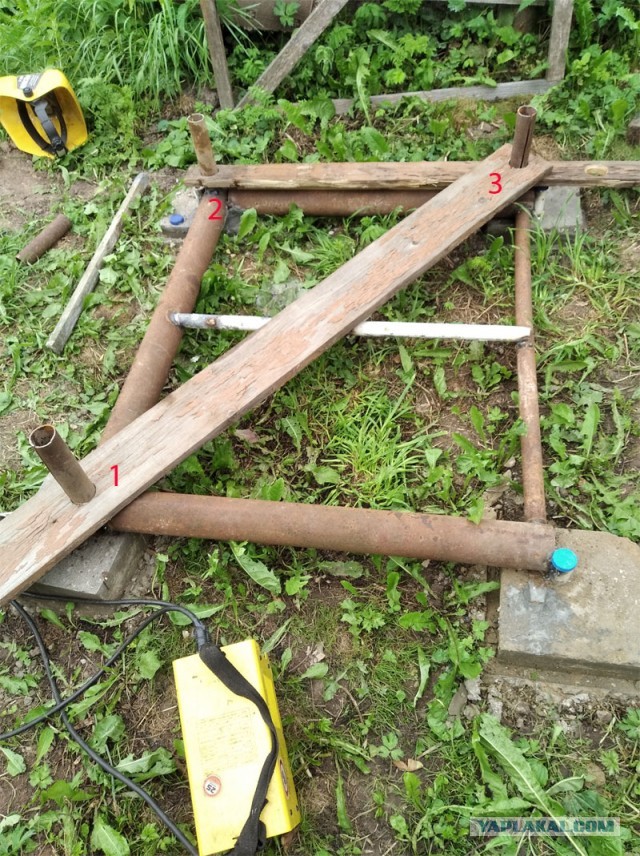

А как быть с нижней рамой? Разметка на круглом не очень благодарное занятие...будем блистать математикой! Учился же в школе-то :)
Первый штырек привариваю от балды, второй - по оправке 110 см.

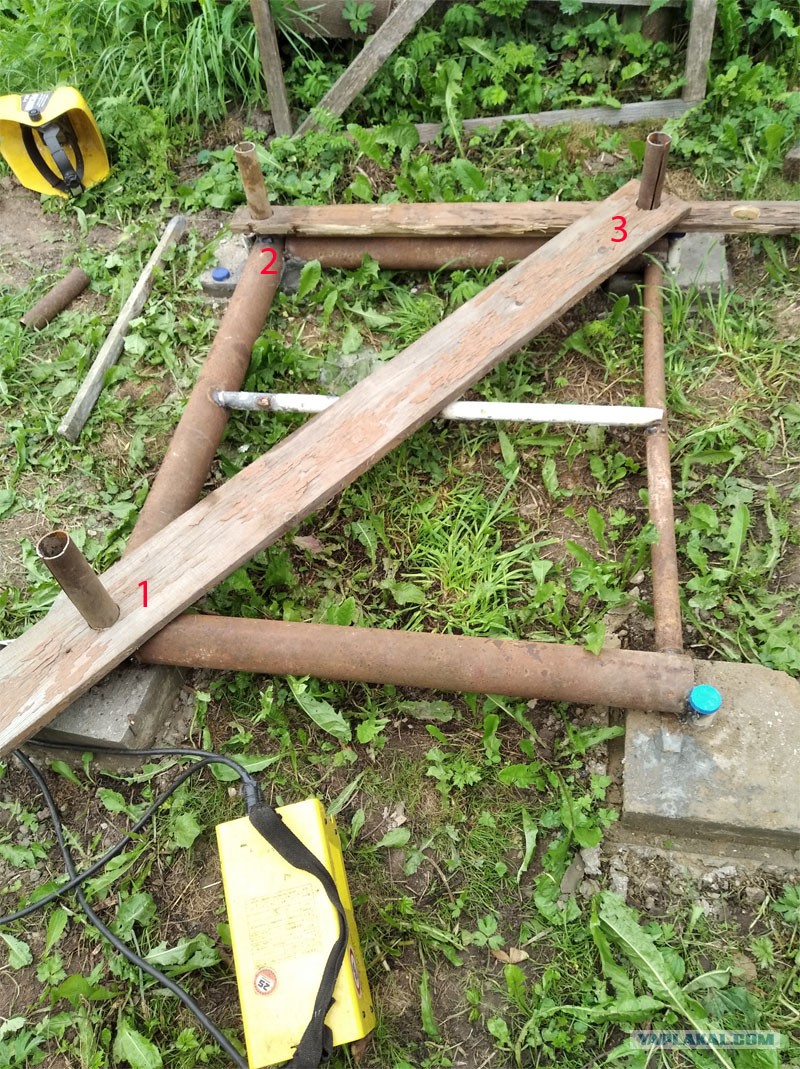

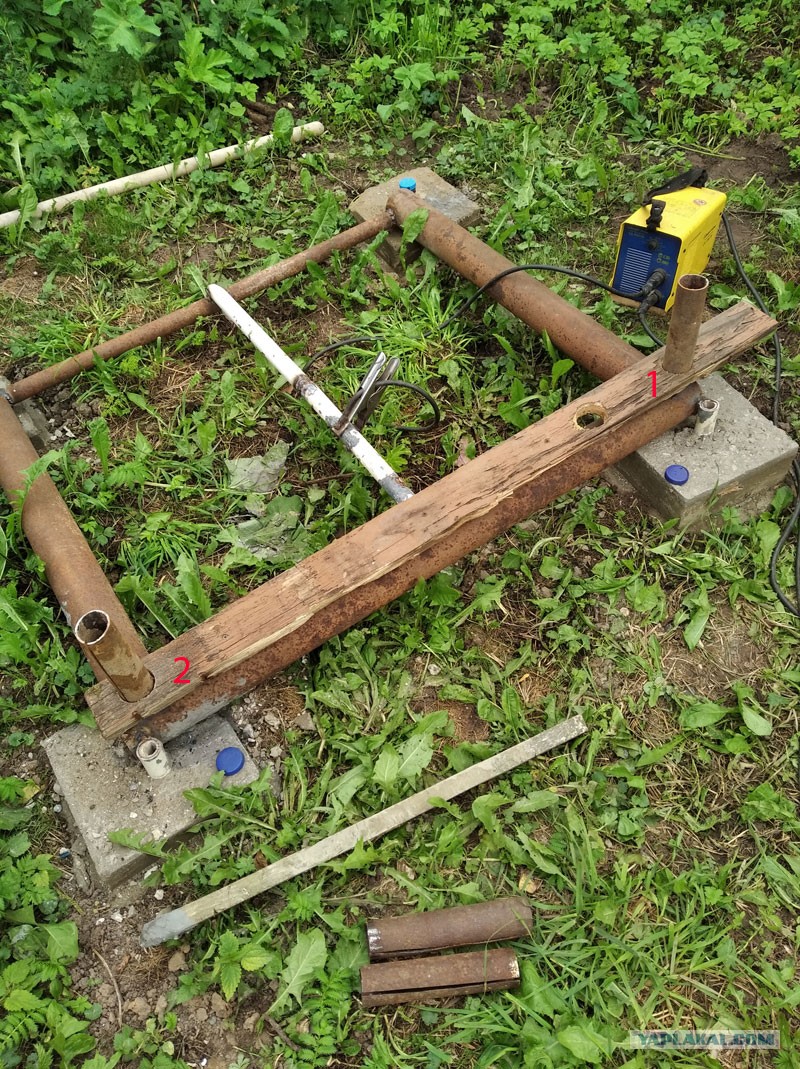

А вот третий - по сумме оправок 90 см и теоретически вычисленной диагональю:

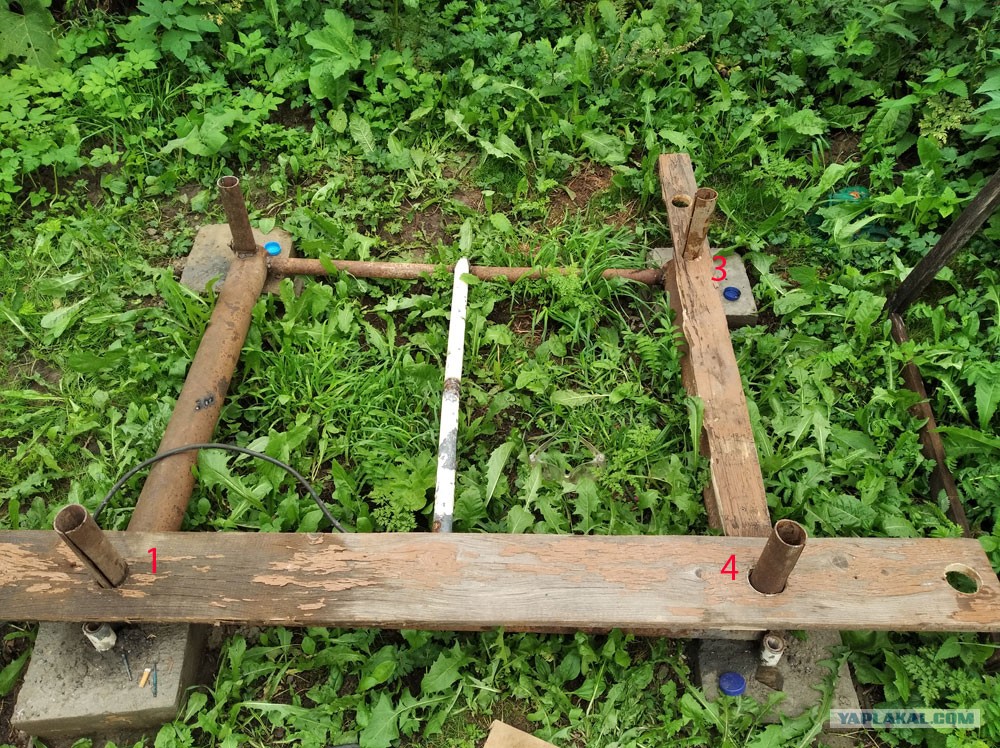

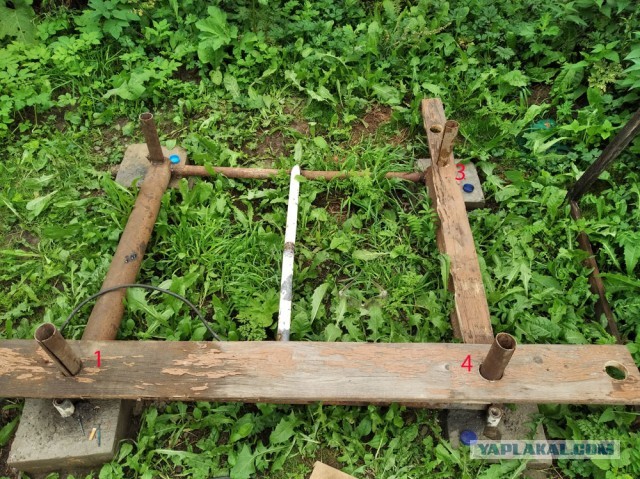

Четвертый - игнорирую диагональ и даю сумму оправок 90 и 110, так как прямоугольные большие стены 4 шт мне важнее, чем маленький искаженный пол ;) Да внутри помещений вообще прямых углов не бывает - как сборщик встроенной мебели, я это точно знаю.

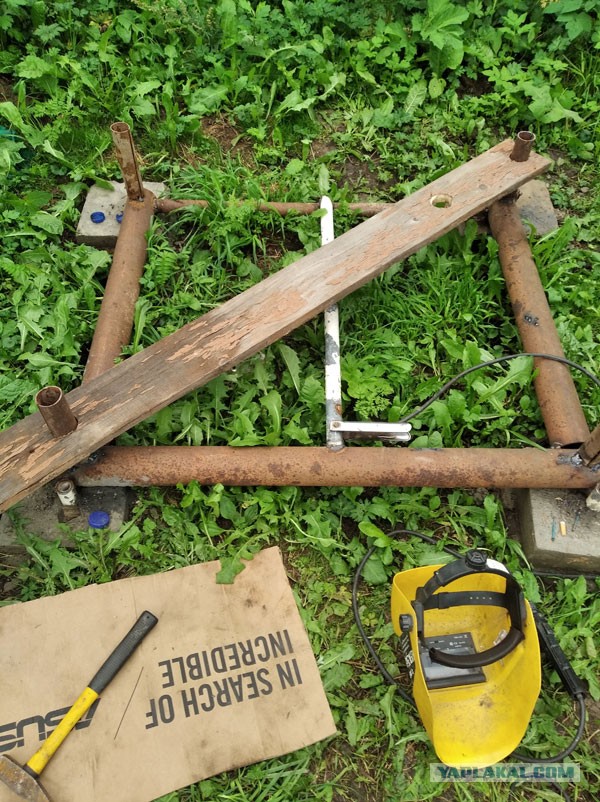

Потом чисто справочно приложил диагональ - на удивление сошлось :good:

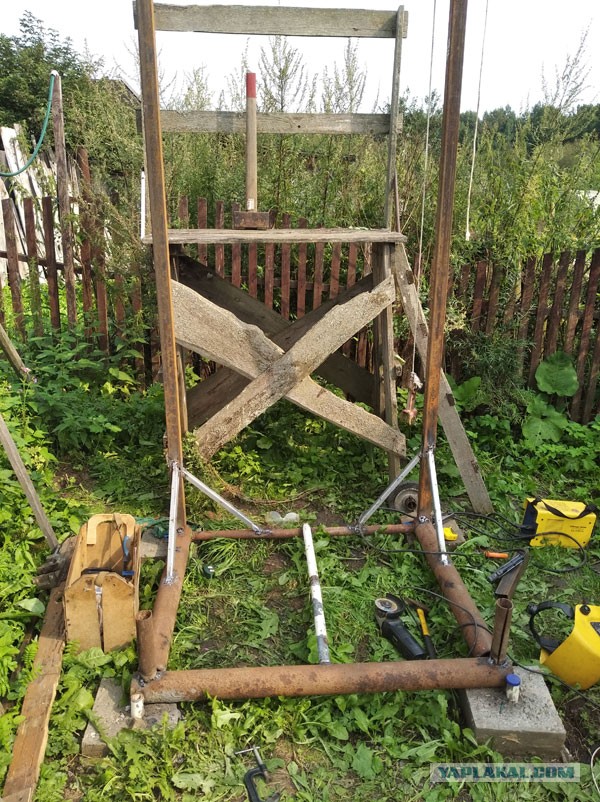

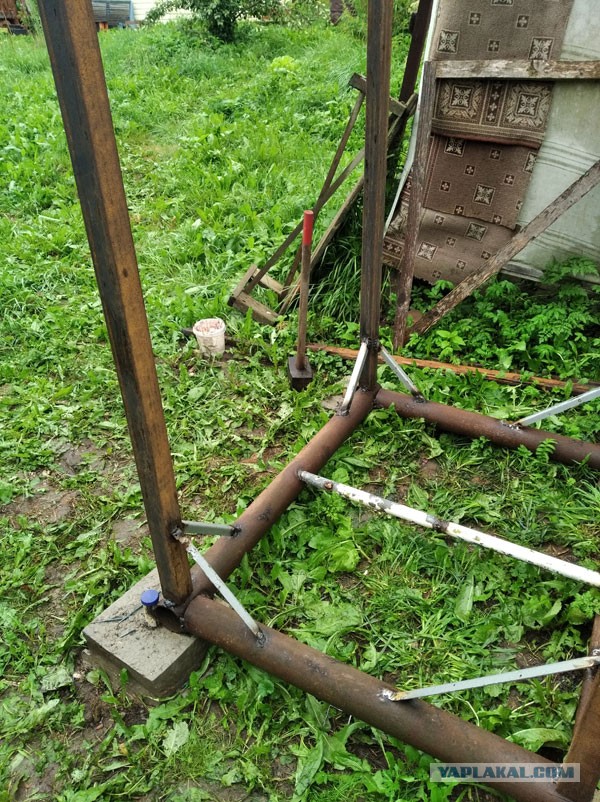

Напяливаю на штырьки стойки, они стоят, каши не просят, не шатаются, просят выравнивания. Скрупулезно вывожу по отвесу в двух плоскостях, перемещая укосины, прижатые струбцинами:

И обвариваю укосинками две стойки:

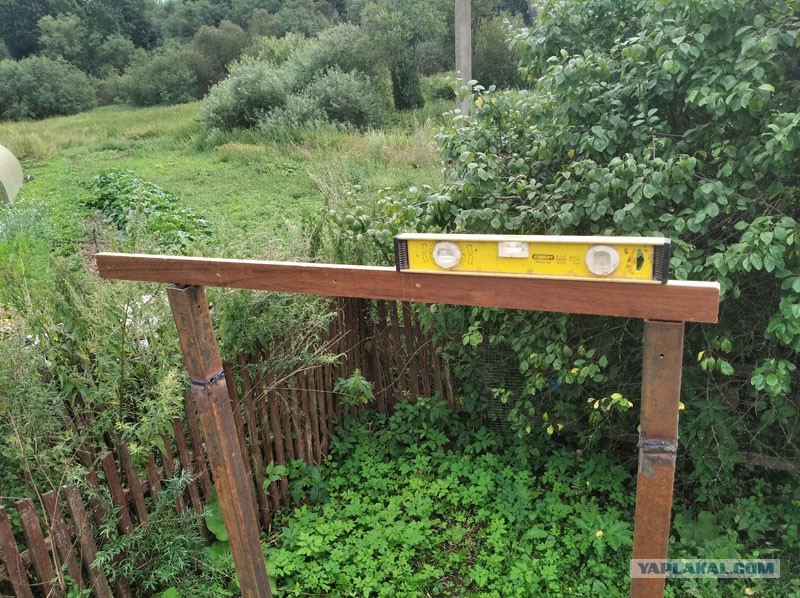

Этого достаточно для общего задания размеров и положения, поэтому две оставшихся просто напяливаю и даю окончательный промер горизонта по верхушкам:

Подрезал одну стойку на 5 мм - ошибки набегают и набегают, если на каждом этапе игнорировать, то к концу полная фигня выйдет, проверено. Там просто из-за пупырей сварки не все стойки до самого низа сели. На верхней рамке такой проблемы не было, так как я швы делал в углах, там плоское к плоскому, а внизу плоское к круглому, вот точка сварки и совпадает с точкой касания стойки.
Затем спокойно, не спеша, насаживаю верхнюю рамку, а две пока еще свободных стойки обвариваю тоже укосинами - уже не на размер, размеры все заданы ранее, а на прочность:

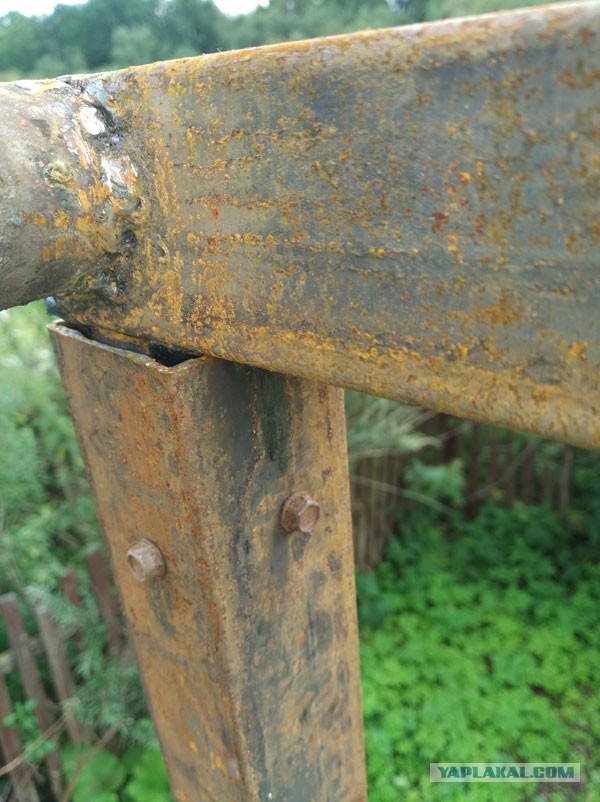

Наверху варить не стал, ограничился саморезами-самосверлами.
Собственно, интересная часть на этом закончена, дальше рутинная обшивка, выложу когда-то готовый результат чисто для проформы...шкаф он и есть шкаф.
Спасибо за внимание.
