Приехал тут ко мне один дядька. Поведение, типа такого.
Говорит что поставил дома в гараже новые ворота, типа из массива, состаренные и тд.

Начал искать ручки для них и ничего толкового нигде нет, везде или фигня или что
еще хуже, анодированный алюминий.

Могу ли я ему как-то помочь? Я немного подумал, набросал примерный эскиз, ему понравилось и процесс пошел. Что касается деталей, тут как обычно, на все воля божья фантазия моя.

Цену конкретно не оговаривали, тоже так, очень примерно.

32 фотки

Моя очередная поделка для гаражных ворот

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Stupidon
30.11.2020 - 01:45
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

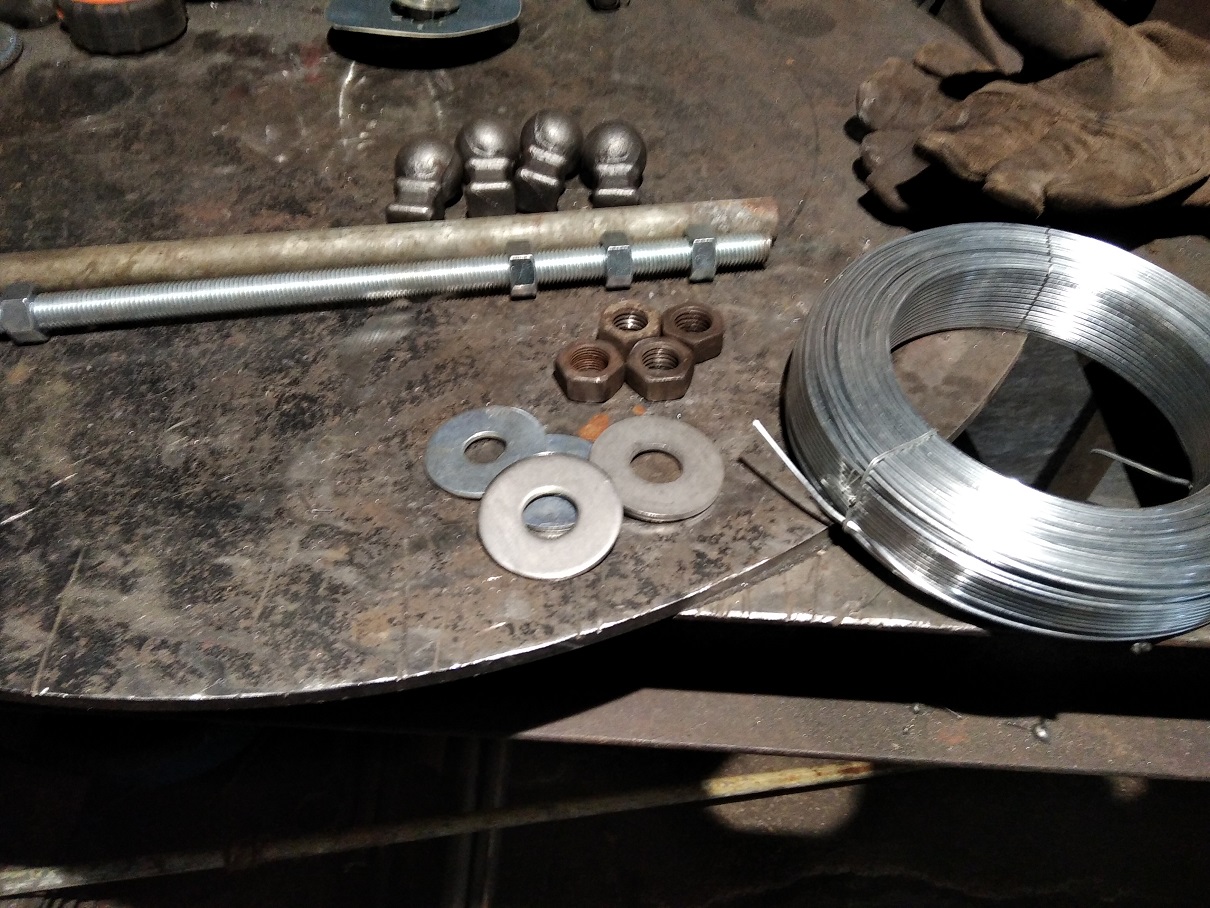

Первое что понадобится, моток проволоки. Проволока 2мм, оцинкованная (мать ее) Я предпочитаю черную, потом легче обрабатывать.




Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:45
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

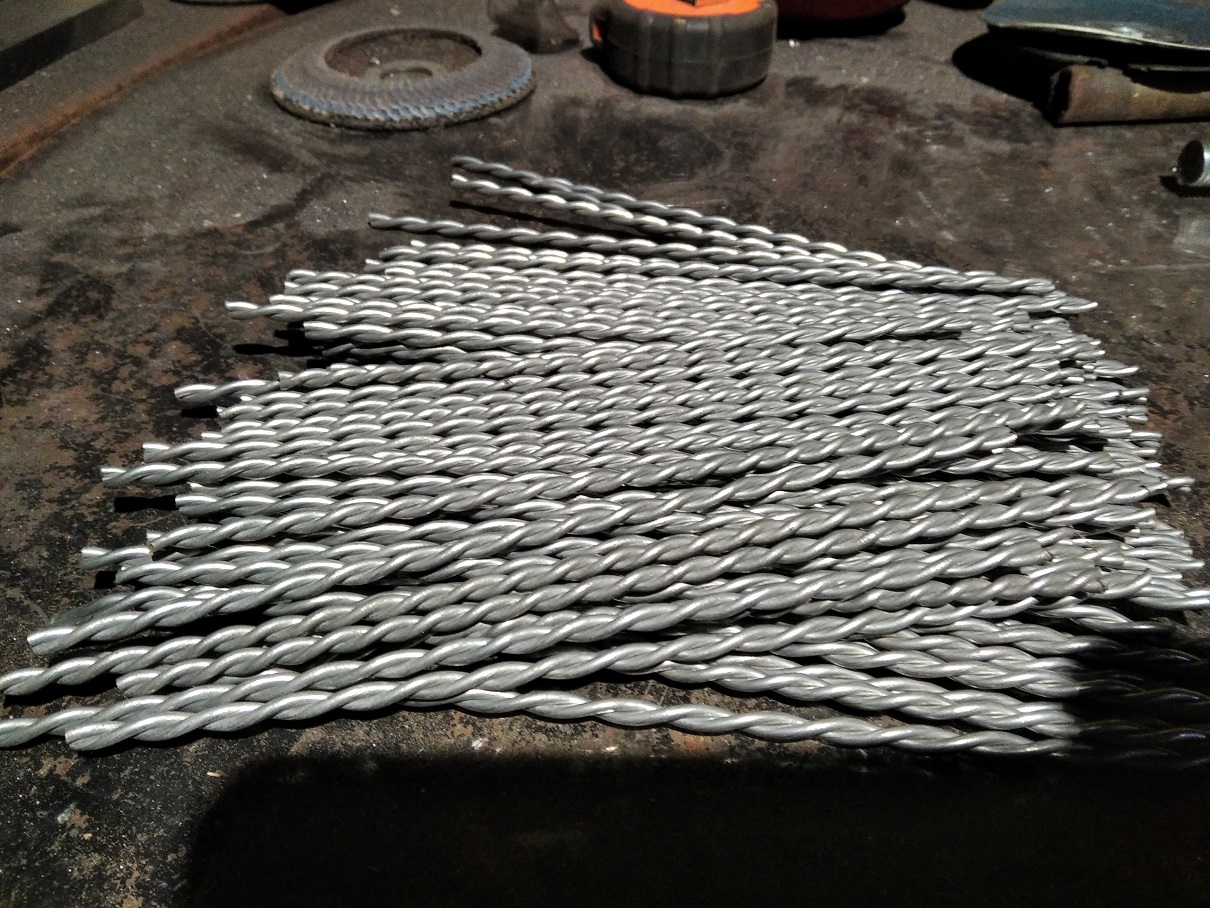

Нарезаю проволоку кусками по 2м и складываю их напополам. Затем концы зажимаю в тиски а получившаяся петля цепляется на крюк закрепленный в дрель. Кручу пока не получатся вот такие скрутки. На фото уже разрезанные на нужный мне размер.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:46
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
Трубка 1/2 дюйма, длинна 18см Зашкуренная.


Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:46
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

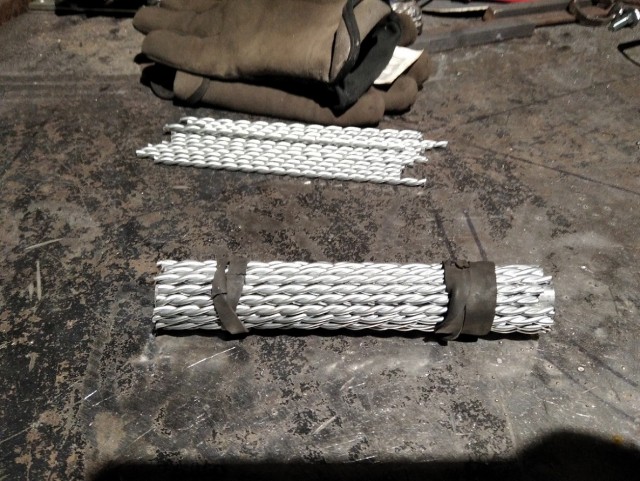

Плотно обкладываю трубку скрутками и фиксирую куском камеры от мопеда.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:47
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
Труба 1.5 дюйма. 8 колец по 10мм и 4 кольца по 20мм
Так труба 1.5 дюйма слишком велика а меньше у меня нету, пришлось вырезать маленький участок. В дальнейшем только так и буду делать. Чуть ниже поясню почему.

Это сообщение отредактировал Stupidon - 30.11.2020 - 01:47

Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:47
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
Надеваю узкие кольца на эту плетенку и все обвариваю.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:48
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

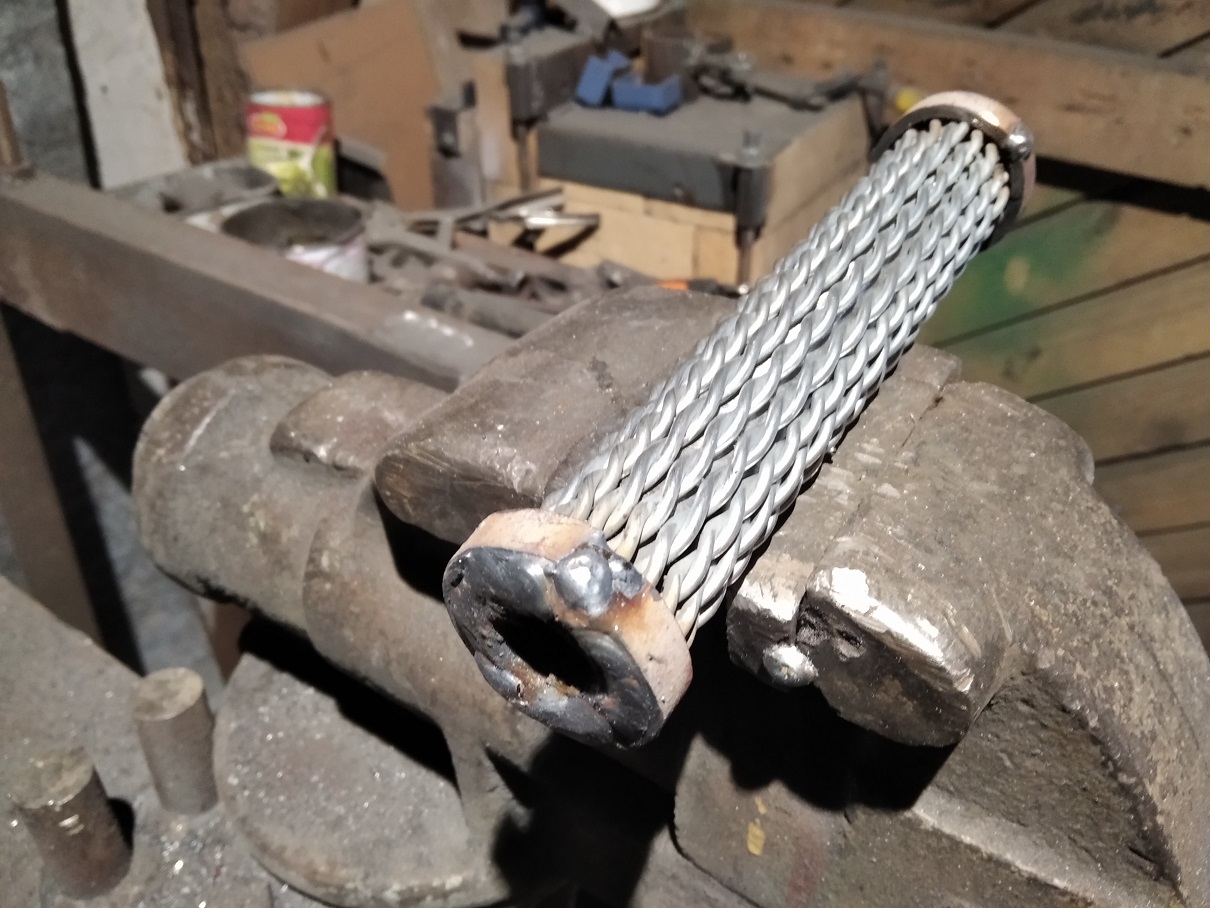

7. Выглядит как-то так.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:49
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
8. Теперь делаю короткие трубки по 60мм и точно так-же навариваю на них кольца.
Но есть отличие. Если на длинных плетенках оба кольца узкие, тут одно узкое и
одно широкое. Причем длинных трубки две а коротких четыре.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:49
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
9. Надо слегка шлифануть (нет, не водку пивом) и можно собирать вместе.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:50
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

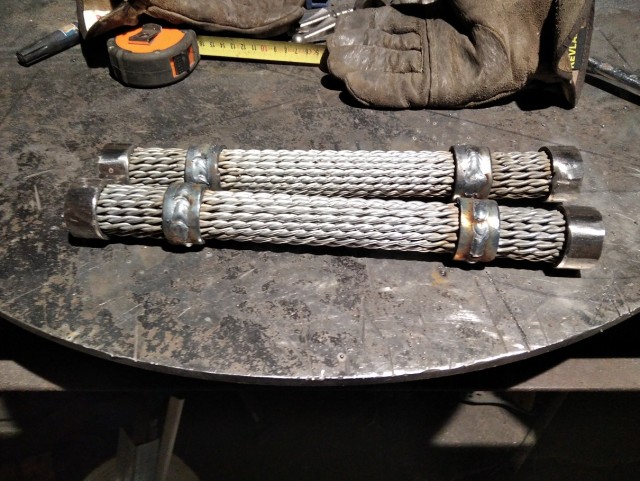

10. Раскладываю, выравниваю и ставлю на прихватки. Зазор при сварке
как видите на фото для лучшего провара. Иначе при последующей
обработке там ничего не останется от металла. Фольга на клею.

Это сообщение отредактировал Stupidon - 30.11.2020 - 02:25

Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:50
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066



11. Заварил. Наверное многие сейчас смотрят в недоумении -Пуркуа, варум, уай ?!
Ведь можно было сразу делать необходимую длинну и напрессовать
кольца ?
Нет, нельзя. Вернее можно но лучше не надо. Ну во первых, потом в кольце
при дальнейшей работе возникают напряжения и микродеформации.
Они в свою очередь вызывают небольшие но заметные люфты оплетки.
со временем это будет только прогрессировать. Вы ведь понимаете что это не хорошо ?
Далее, пока я опрессовываю кольцо, оно приобретают некую форму которая
уникальна. Детали не выглядят как под копирку, что тоже сильно снижает визуальную
ценность. В конечном итоге изделия при всей своей одинаковости имеют различия.
Их сразу не видно, потом, в процессе эксплуатации замечаете что там риска не такая
как везде, там типа вмятинка другая. Приходит понимание что это действительно
ручная работа а не штамп с завода, хотя я использую много готовых комплектующих.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:51
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
12. Зачистил швы



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:51
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

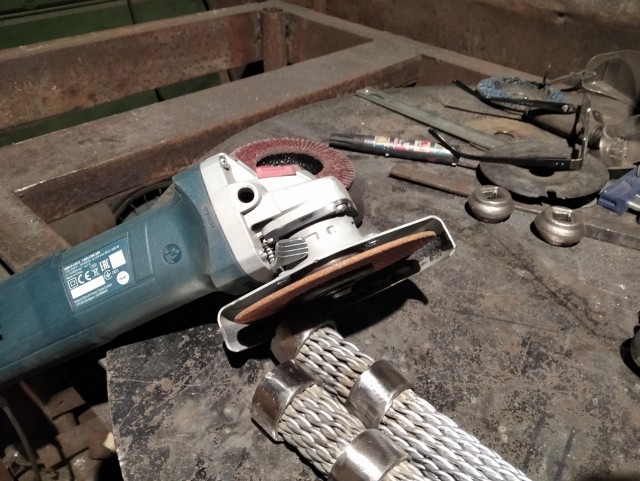

13. Есть у меня узкий шлифовальный диск. Им я и буду выгрызать насечки.


Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:52
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
14. Вот такие.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:52
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
15. Дальше пойдут в ход уже заводские детали.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:52
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
16. Две пики.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:53
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

17. Привариваются к концам заготовок.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:54
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

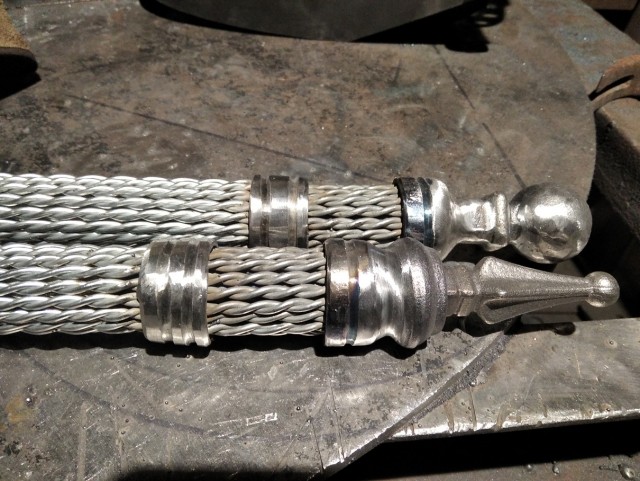

18. С противоположной стороны уже шарики.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:54
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
19. Как-то так.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:54
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

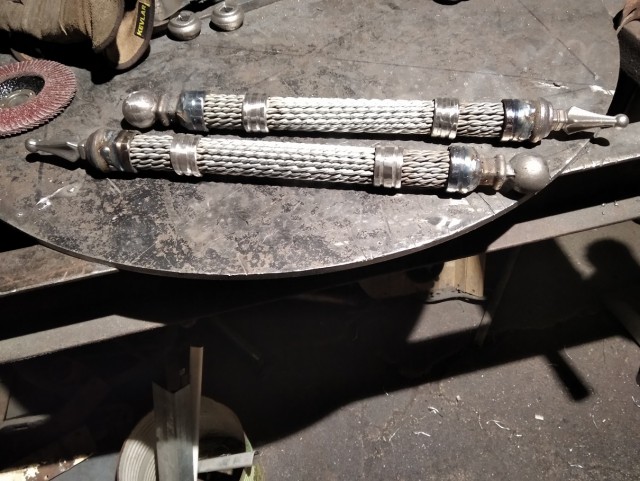

20. После обработки.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:55
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
21. 12й квадрат



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:55
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066

22. Нарезаю по 60мм длинной и обтачиваю концы под конус или пирамиду, не важно.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:56
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
23. Все эти штырьки приварил к ручкам.



Моя очередная поделка для гаражных ворот

[^]
Stupidon
30.11.2020 - 01:59
Статус: Offline


ЯПовский городовой

Регистрация: 21.10.12
Сообщений: 2066
Сайт глючит.

25. Делаю пятки. Мебельные винты, обточены болгаркой для того, чтобы снять заводские клейма
и заодно придать вид кованной шляпки гвоздя
