Теремок Единорога. От идеи до воплощения.

Желаю здравствовать.

Предлагаю вашему вниманию проект и практическую реализацию уличного очкового сортира проекта 575 с романтичным наименованием «Теремок Единорога».

Повествование будет состоять из краткого видео, слепленного из фотографий, а потом из фотографий, но уже с некоторыми пояснениями.

21 фото



Весной этого года старый нужник, доставшийся еще от предыдущего хозяина дома, всерьез поставил вопрос о выходе на пенсию. Доводы о всеобщем повышении пенсионного возраста он принимал, и, в целом, был готов смириться с ситуацией, но, в то же время, снимал с себя всякую ответственность за безопасное газоотделение в зоне своей ответственности.

Еще сомневаясь, строить новый или ремонтировать старый толчок, в дождливую весеннюю недельку в СкетчАпе нарисовался вот такой теремок. Захотелось освоить эту программу, ну а что рисовать как не гальюн?

При этом всякий резной выпендреж первоначально даже не планировался. Просто пришла мысль, что приглашать гостей попудрить носик в старое убожество как-то стыдно и неловко, причем как нам, так и гостям. А вот резной теремок, напротив, привлекает внимание, вызывает интерес и желание его посетить.

Такой себе клевый домик, в котором можно еще и оправиться.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Семипалкин
17.11.2020 - 14:03
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
К прискорбию, фотографий изготовления каркасов передней и задней стенки не случилось, поскольку ни о каких фотоотчетах не думали. Также нет возможности представить процесс изготовления основания.
Основание пропитано сине-зеленым Неомидом в три слоя методом «хреначь – не жалко» и бережно, с любовью обернуто пергамином.
Сразу прошу простить за присутствие на некоторых фотографиях бородатого хрена, который своей тушей закрывает важные узлы и детали. На иных фотографиях присутствует девушка. За нее не извиняюсь, а, наоборот, хвастаюсь – это моя симпатичная помощница, которая, помимо остальных достоинств, обучена наименованиям всех инструментов, знает, где что лежит в моем бардаке, умеет быстро найти и принести то, что нужно, придержать, поджать, подтянуть, а самое главное – найти в траве оброненный саморез.
Вернемся к процессу.

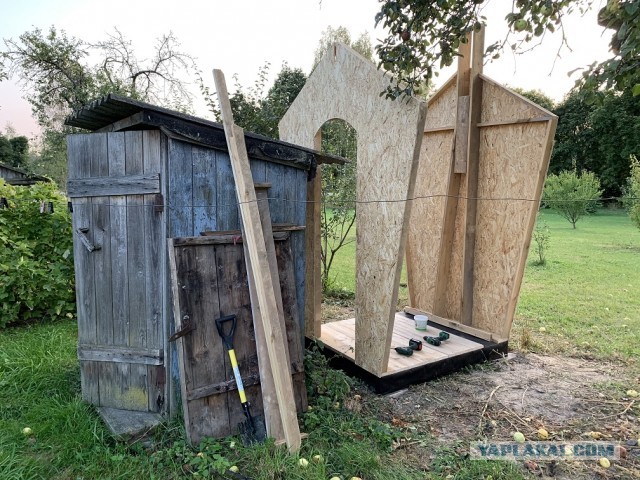

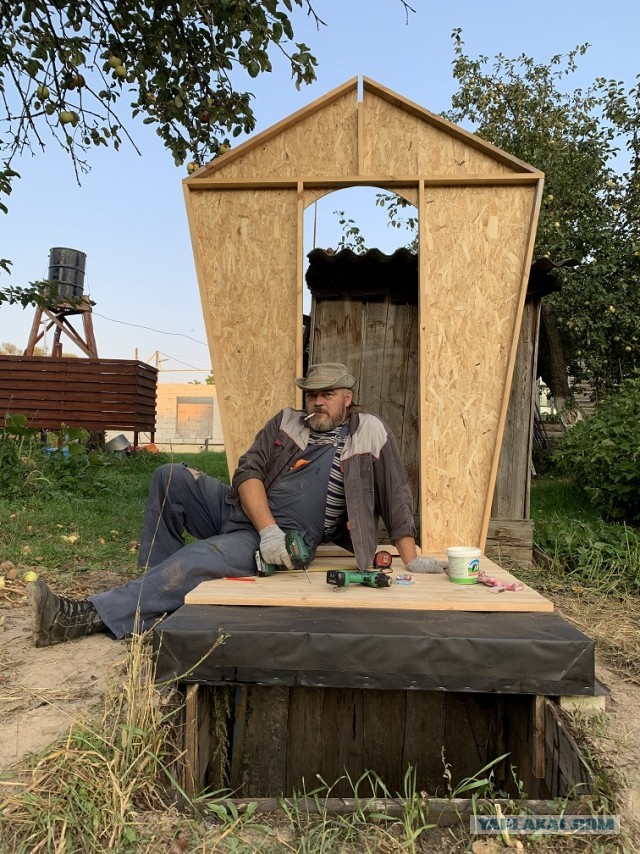

Тут представлено установленное основание и передняя стенка, производится монтаж пола.



Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:05
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

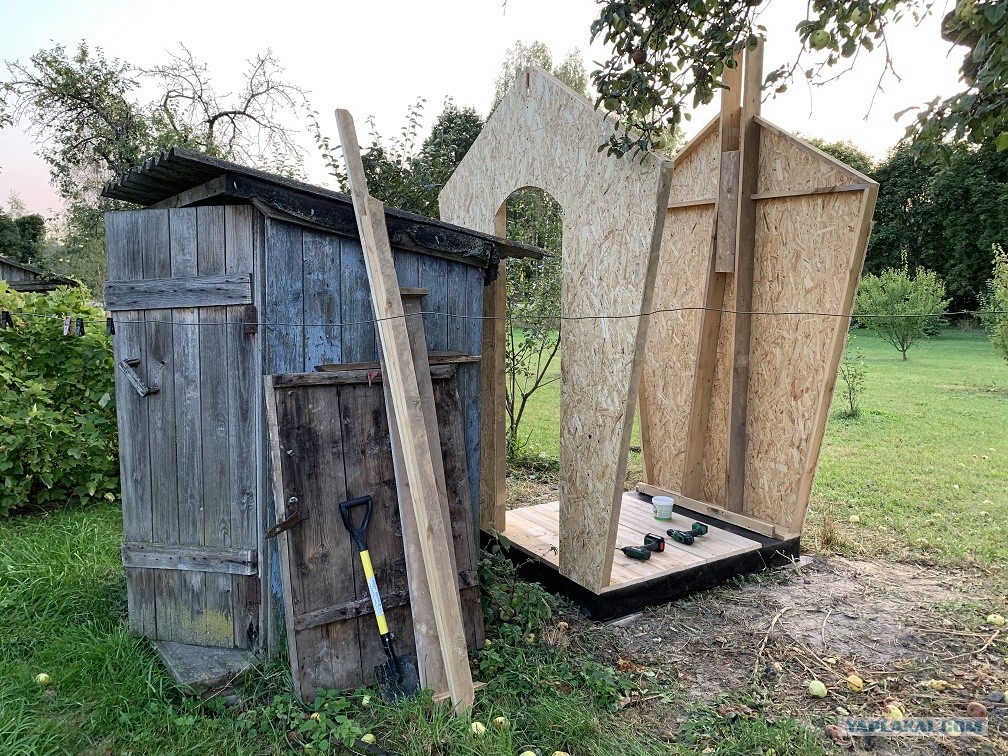

Монтаж задней стенки и подгонка последней доски пола.
В проекте все доски шириной 150 мм, но кто и когда их пилил в этот размер? Разумеется, пришлось подбирать доску шире и пристругивать к остальным.



Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:07
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
Прошу обратить внимание на трубу вентиляции выгребной ямы, выполненной заодно с задней стенкой.
Всемерно ценя авторитетное мнение уважаемых профессионалов с многолетним опытом, которые щедро делятся бриллиантами знаний на строительных форумах, однако, не без оснований подозревая, что основное знание очково-сортирного строительства затеряно в веках, и в университетах этому не учат, обратился к первоисточникам.

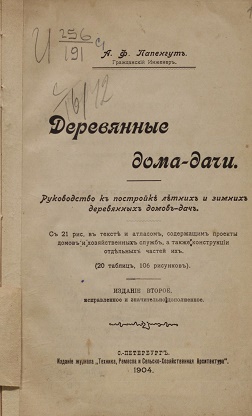

А именно, к А.Ф. Папенгутъ, который в своей книге «Деревянные дома-дачи. Руководство къ постройкъ лътнихъ и зимнихъ деревянныхъ домовъ-дачъ», С-Петербургъ, 1904, просто и доступно, в соответствующем разделе «Устройство отхожаго мъста» изложил, нахрена козе баян.
Или, как в нашем случае, нахрена говну труба.
Оказалось, что основная задача вытяжки – удаление запаха, а устраивается она, цитирую, «из-под очка». Действительно, тамошние мадамы при их многочисленных юбках до пяток носили на себе идеальное устройство для сбора, хранения и переноса аромата перепревших отложений, который тугой струей лупит в морду, едва снимешь крышку с неверно устроенного клозета.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:09
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
До дачных унитазов в те времена еще не додумались, поэтому пришлось подводить воздуховод к отверстию, на которое установлен унитаз.
Забегая вперед, берусь утверждать, что и этого оказалось достаточно. В толчке не воняет. Совсем. В попу холодным воздухом не дует. Чижик не скукоживается даже в мороз. Засовывал башку в унитаз – все равно не пахнет.
Безмерно горжусь и радуюсь.
В той же книге уважаемый Александр Фердинандович заметил, что воздуховод должен быть в тепле – поэтому труба устроена внутри помещения, а в разделе про конюшни указал, что воздуховоды должны сужаться к верху, что тоже мне на руку – очень не хотелось выводить трубу в конек.
Как приятный бонус, на уклоне получилось несколько полочек, на которых удобно прятать всякие туалетные принадлежности и запасные рулоны туалетной бумаги.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:10
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
Еще фото

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:12
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

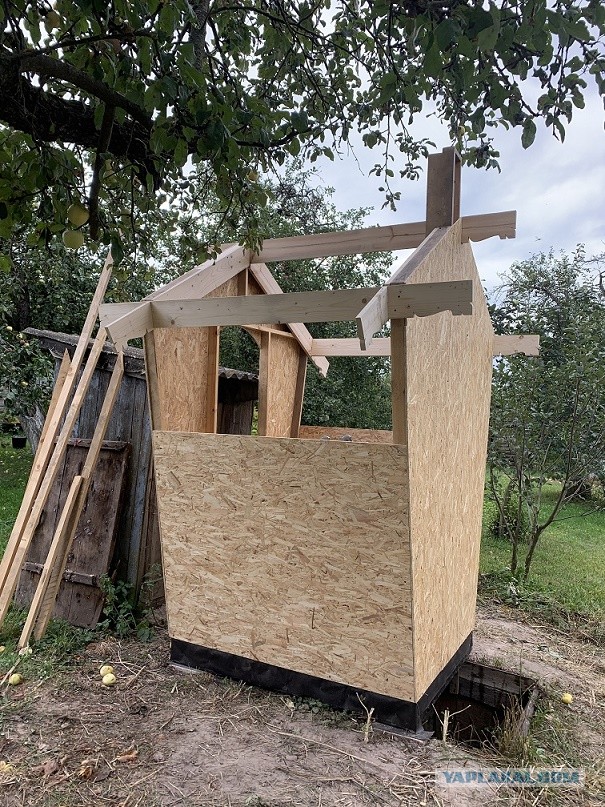

Зашивка стен и устройство несущих конструкций кровли



Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:14
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

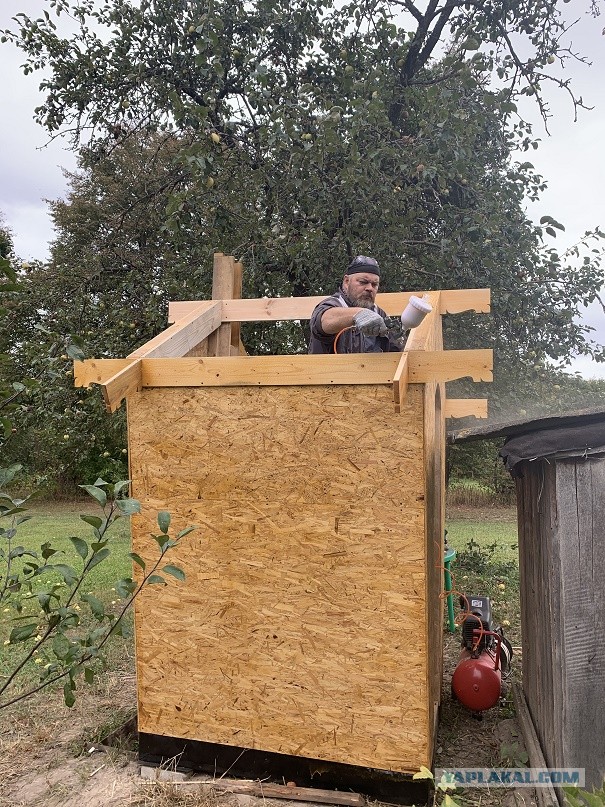

Покраска. Защищаем ОСП от атмосферы. Отсутствие крыши позволило применить внутри пропитку для наружного использования.
Цвет – сосна. Оказалось, что самое удобное – это красить сосну в цвет сосны.
И да, ОСП. Хотели обшить блок-хаусом, но от цен на него чуть не лопнули глаза, как у Шварценеггера на Марсе.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:15
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

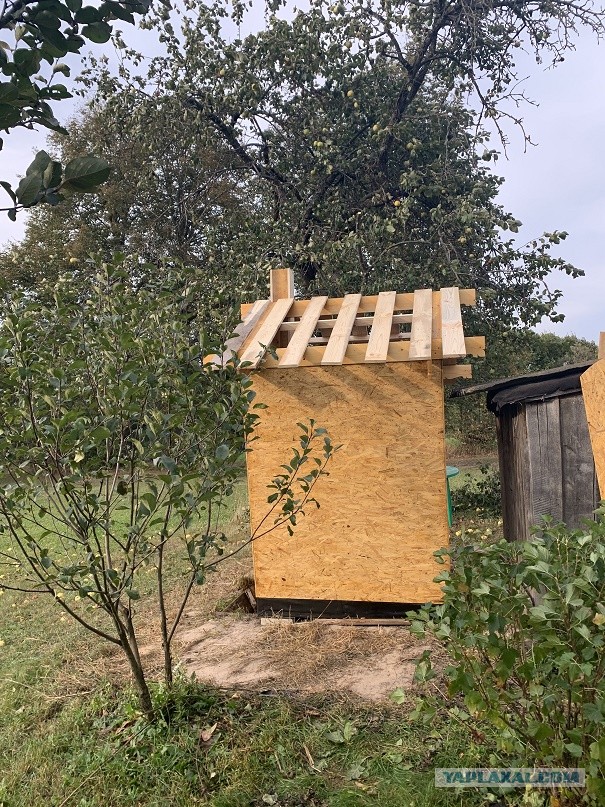

Укладываем обрешетку до мест крепления украшений. Тестирование 120-киллограммовым мужиком выявило недостаточный несущий запас, заложенный архитектором в конструкцию. Поэтому обрешетку пришлось укрепить поперечной планкой.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:16
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

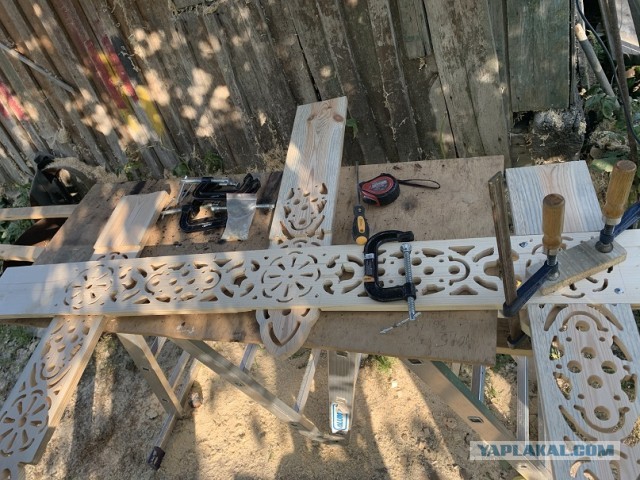

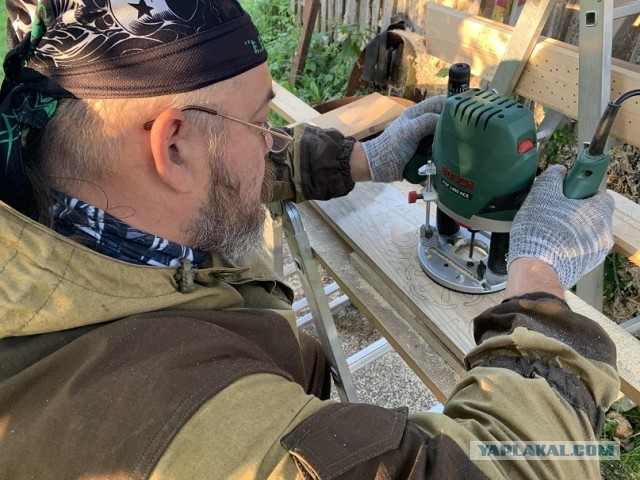

Украшения. Отбираем приемлемые доски. Рейсмусуем. Сверлим. Выпиливаем. Фрезеруем по шаблонам. И так тыщу повторений. Думал, охренею до сноса чердака. Сто раз проклял архитектора, напридумывавшего эти конструктивно излишние, ни кому не нужные поиметые прибамбасы.
По 4 доски с каждой стороны на украшение, 4 лобовые доски с конями, 2 доски подшивки боков. И это еще не все, а только те, без которых крышу не собрать. Стыковка в паз. Фрезы кетаец прислал 7 мм вместо 6,25 мм, подшипники на фрезах рассыпались чуть быстрее, чем сразу и чуть более, чем полностью. Пришлось мчать в очаг коронавируса и скакать там оленем в поисках 7 мм подшипников.
Получилось красиво, да… Но времени, сил и здоровья убил на эту красоту в разы больше, чем на все остальное.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:17
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
Еще фото

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:18
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

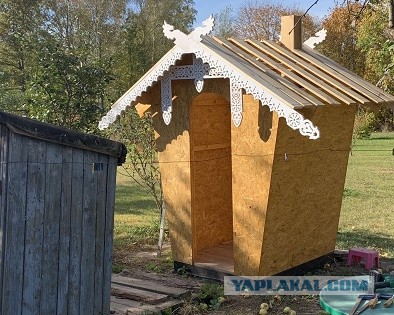

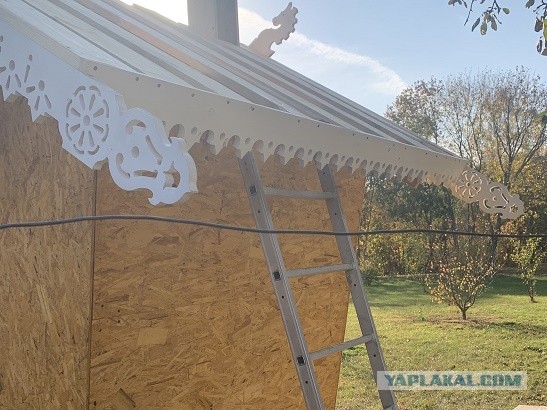

Монтаж украшений и оставшихся досок обрешетки.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:19
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

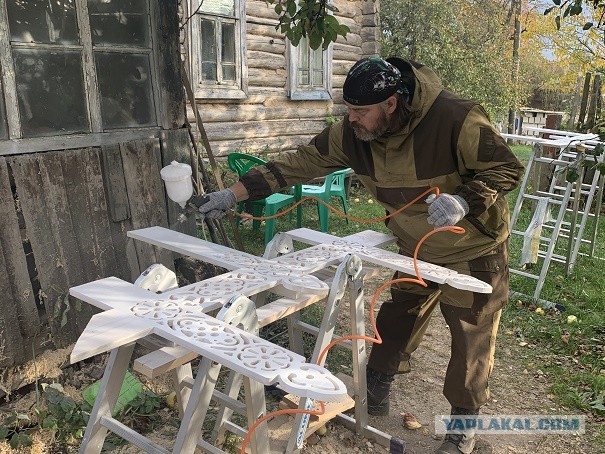

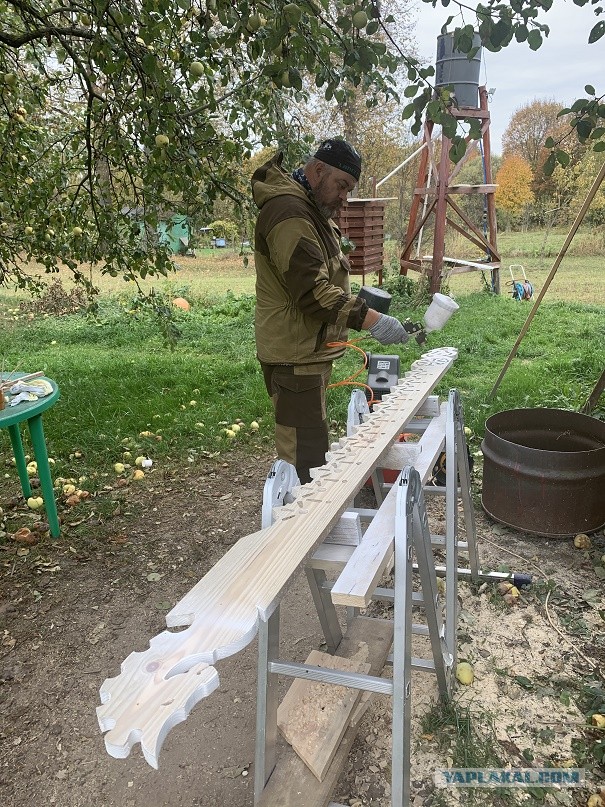

Покраска украшений. Тоже не фунт изюму. Поди прокрась все эти дырочки и завитулечки с припердочками и пимпочками.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:19
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
Еще фото

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:21
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
Зато, после всех мучений, так приятно сделать селфи.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:21
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

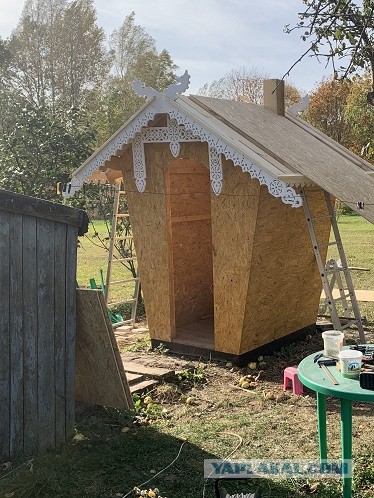

Устанавливаем боковое украшение, им же выравниваем концы досок, стремящихся изобразить свинтопрюльную конструкцию.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:23
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
Оббиваем крышу по периметру брусками, застилаем плоскость крыши ОСП.


Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:24
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

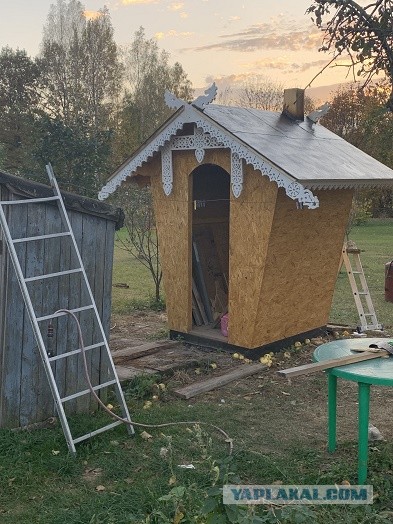

Наплавляем подкладной слой гидроизолом. ОСП, зараза, скользкая. Пришлось придумать лесенку. Делали в первый раз. Пришлось на ходу вникать по видосикам из интернета. Горелку стрельнули у соседа. Он ей поросенков опаливает. То с матами, то с шутками-прибаутками, но застелили.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:25
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

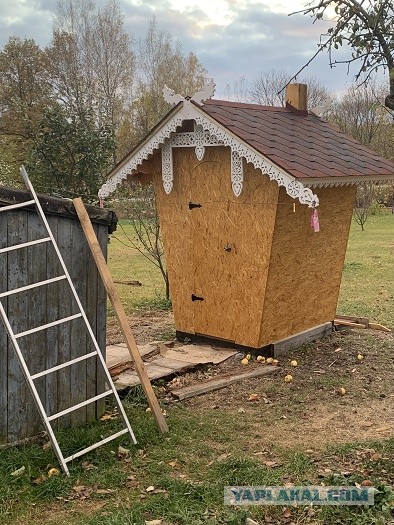

Укладываем гибкую черепицу. Было написано, что красная. Оказалась больше черной, чем красной. В целях экономии не раскошеливались на капельники и иные извращения. Настелили профильную часть в геометрическом центре крыши, чтобы не было лишней обрези. Краешки уложили кусочками коньково-карнизных листов, шляпки гвоздей замалевали маркером.
В целом получилось прикольно.
Да, по краям листы встык без нахлеста. Но для этого мы и мучились с подкладной гидроизоляцией.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:26
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
После монтажа кровли пришло время запускать теремок в эксплуатацию. Для этого зашили воздуховод, отстрогали, отшкурили, намазали пропиткой и яхтным лаком пол. Выпилили отверстие под унитаз. Торцы отверстия обработали пропиткой и обклеили гидроизолом. Установили унитаз и запилили дверь. Некоторые фото представлены выше, где я распинался про вытяжку, а тут, извольте, дверь.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:27
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54
Казалось бы, все. Ходи себе, наслаждайся дефекацией сидя на унитазе, как все современное человечество, забыв про позу орла, вдыхай запахи сосны, воска и льняного масла, как человечество древнее… Ан нет. Кто мы такие, чтобы лезть в художественный замысел архитектора? Очень сильно не хочется, но нужно возвращаться к украшулькам-украшательствам нашего пердонария.

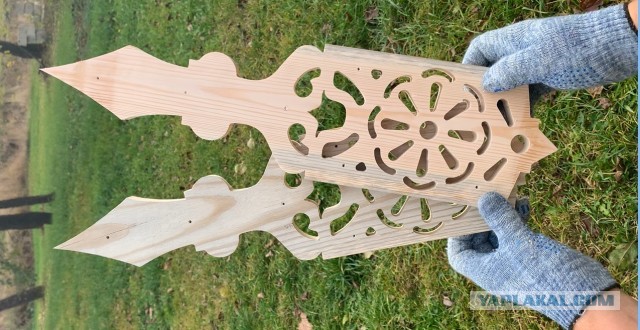

Пилим – фрезеруем – красим шпили (вилли) и коньковую доску.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:28
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

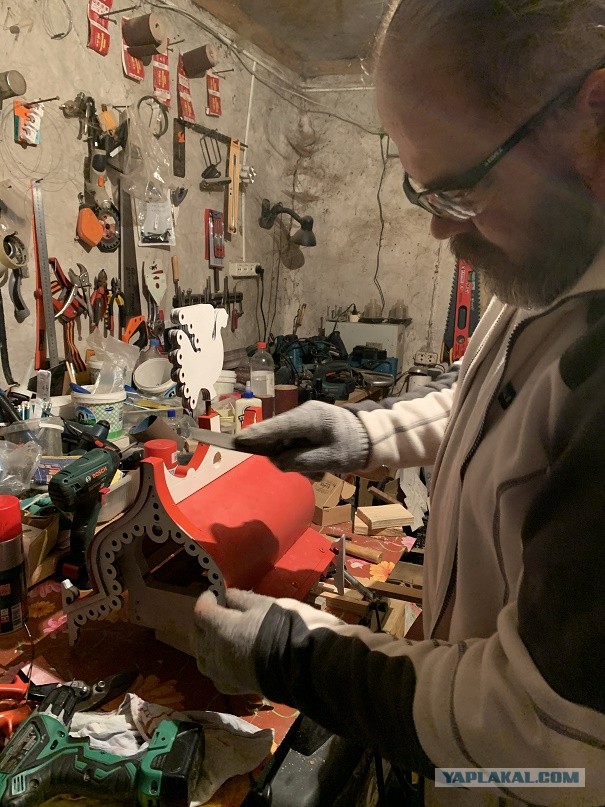

С нахлобучкой на трубу архитектор, Медисабаль хренов, извратился на полную. Купола ему подавай, да еще чтобы курица сверху по ветру крутилась. Понарисуют, паршивцы, а ты пили. Но, опять же, кто мы такие? Пильщики. Вот и пилите. Шура. Внутри золото.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
Семипалкин
17.11.2020 - 14:30
Статус: Offline


Шутник

Регистрация: 17.05.20
Сообщений: 54

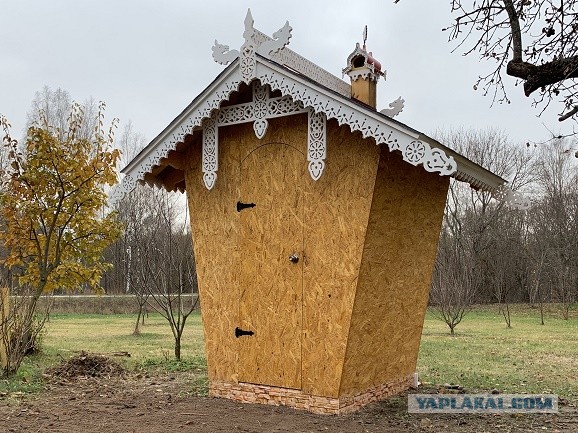

Осталось всего ничего. Присобачить оставшиеся прибамбасы на свои места, обшить основание декоративными панелями ПВХ под красивый кирпичик, чтобы солнышко не сожрало пергамин, обеспечить герметичность выгребной ямы, чтобы воздушный поток пер в нужном нам направлении, разобрать старый памятник закату страны победившего социализма, чтобы не портил вид.
Получилось вот так.
Прошу простить за низкую скорость. Пришлось вникать на ходу и менять размер фотографий.
Спасибо.
Все.

Уличный очковый сортир проекта 575 «Теремок Единорога»

[^]
x3mgrabber
17.11.2020 - 14:33
18
Статус: Offline


Юморист

Регистрация: 19.08.15
Сообщений: 572
а как в этот трон ходить, точнее чистить без воды?
Или он только стилизован под унитаз, а там дыра сплошная?

[^]
LaughingBoy
17.11.2020 - 14:33
7
Статус: Offline


Весельчак

Регистрация: 13.09.18
Сообщений: 186
Крррррррррррррррррруто!

Особенно украшательства всяческие!

Автору - уважуха!

[^]
