Очередная самоделка на ваш суд, замечания и критика принимаются.

По случаю попался мне двигатель 1,7 квт. 1400 оборотов, решил что нибудь с ним сделать.

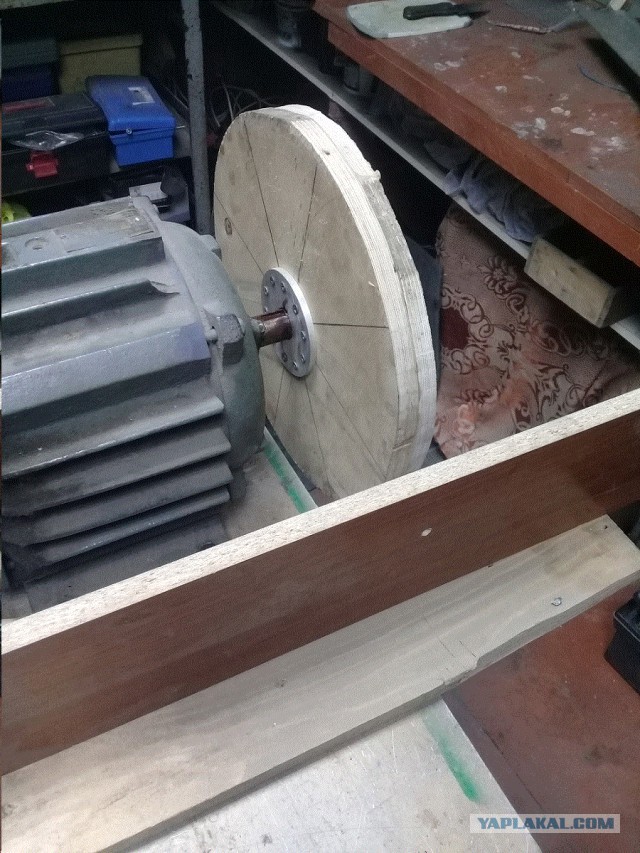

Вырезал из фанеры 16мм круги 4 шт диаметром 310мм (лучше конечно 400мм, но большего куска фанеры не нашлось) и склеил по два, получились круги по 32мм. Насадил на двигатель, приспособил подручник, и обработал

далее много фото

Ленточная пила

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
роман1974
25.05.2019 - 06:47
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
и второе

Ленточная пила

[^]
роман1974
25.05.2019 - 06:48
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
так я снимал с двигателя шкив

Это сообщение отредактировал роман1974 - 25.05.2019 - 06:49

Ленточная пила

[^]
роман1974
25.05.2019 - 06:49
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
такие получились шкивы

Ленточная пила

[^]
роман1974
25.05.2019 - 06:52
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
на верхнем колесе просверлил отверстия для уменьшения веса и надел на вазовскую ступицу, нижнее напрямую на двигатель, так как у меня есть частотник с регулируемыми оборотами, не имеет смысла делать ременную передачу

Ленточная пила

[^]
роман1974
25.05.2019 - 06:54
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
далее из профиля 40х40 и 80х80 нарезал болгаркой заготовки, ( доча тоже помагала)

Ленточная пила

[^]
роман1974
25.05.2019 - 06:54
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187

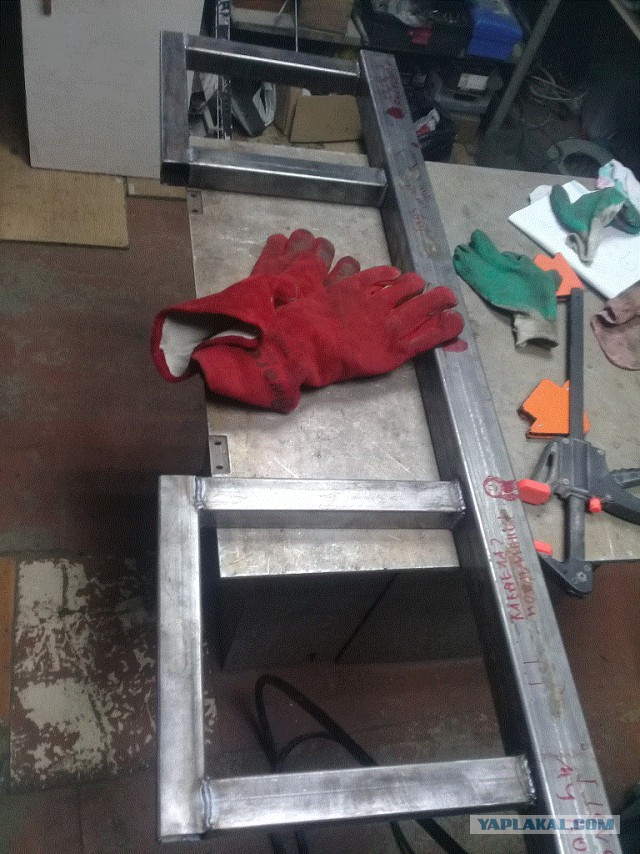

варим рамки

Ленточная пила

[^]
роман1974
25.05.2019 - 06:55
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
далее

Ленточная пила

[^]
роман1974
25.05.2019 - 06:55
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
привариваем к стойке

Ленточная пила

[^]
роман1974
25.05.2019 - 06:56
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
и вторую

Ленточная пила

[^]
роман1974
25.05.2019 - 06:56
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
делаю основание

Ленточная пила

[^]
роман1974
25.05.2019 - 06:58
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187

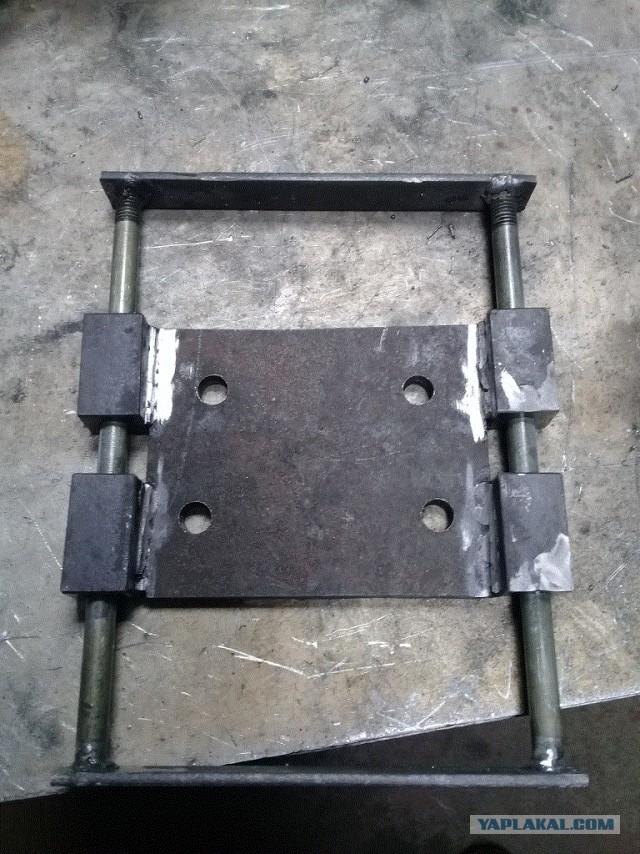

далее подготавливаю детали для натяжителя полотна, в квадрате на 20мм просверлил отверстия 10,5мм и вставил шпильки 10мм

Ленточная пила

[^]
роман1974
25.05.2019 - 06:58
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
делаем рамку, и привариваем основание

Ленточная пила

[^]
роман1974
25.05.2019 - 06:59
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
в верхней раме сделал паз под регулировочный болт

Ленточная пила

[^]
роман1974
25.05.2019 - 07:00
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187

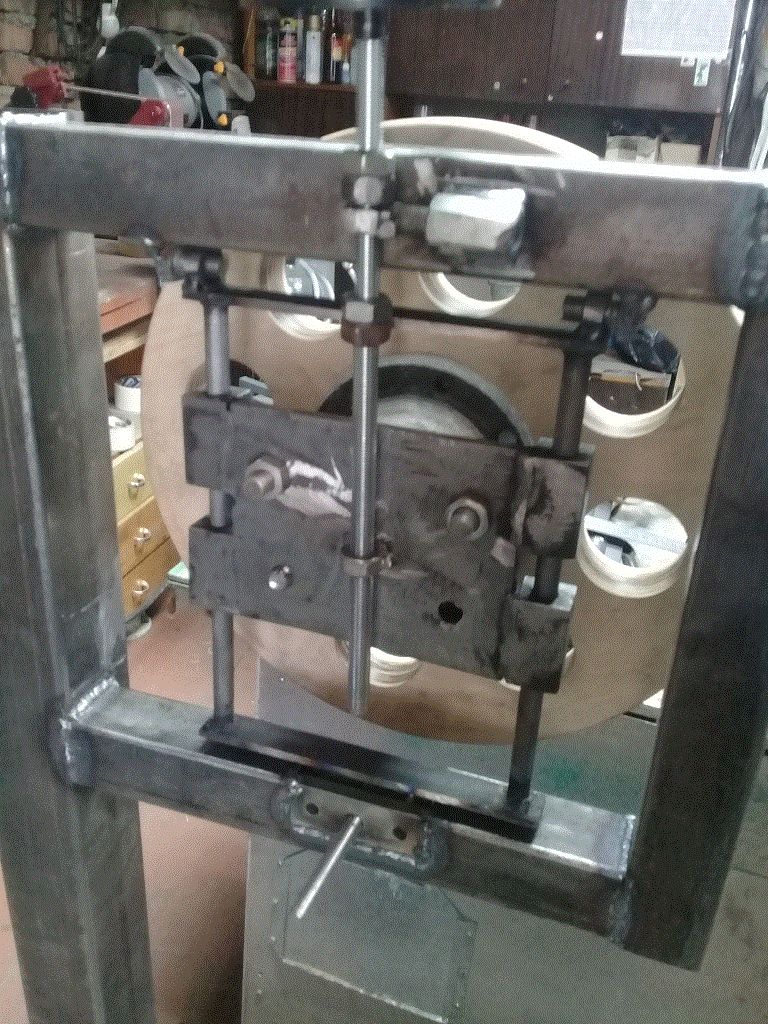

вставил пластину с отверстием и резьбой на 10

Ленточная пила

[^]
роман1974
25.05.2019 - 07:02
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187

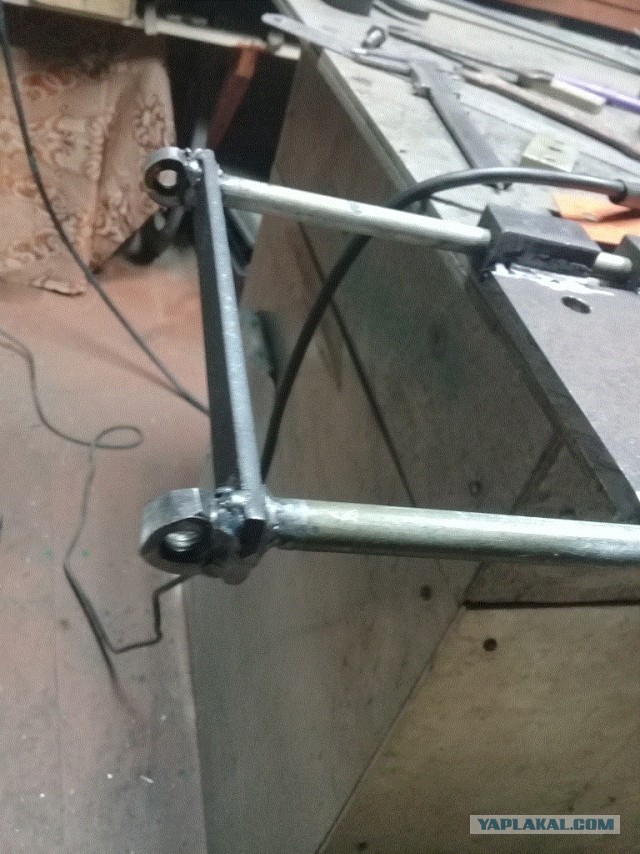

к раме приварил болты на 10 с просверлинными отверстиями для шпильки

Ленточная пила

[^]
роман1974
25.05.2019 - 07:02
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
и ответную пластинку на рамке

Ленточная пила

[^]
роман1974
25.05.2019 - 07:03
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
приварил к основной конструкции

Ленточная пила

[^]
роман1974
25.05.2019 - 07:03
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
вот такая конструкция получилась

Ленточная пила

[^]
роман1974
25.05.2019 - 07:04
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187

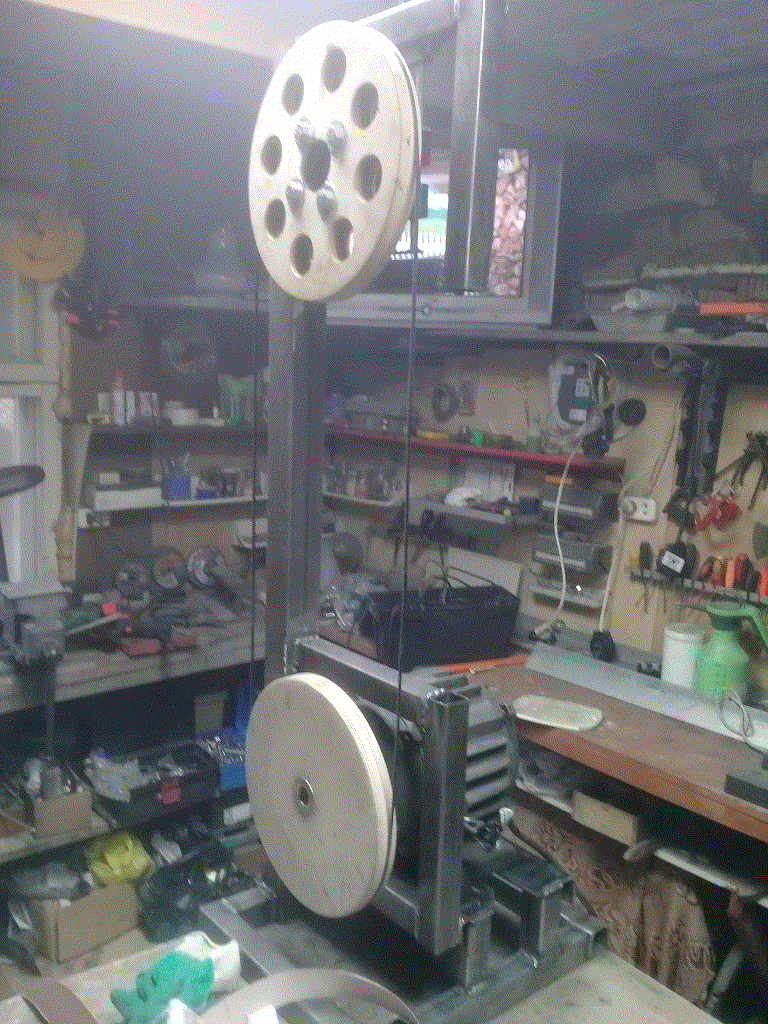

прикрутил верхнее колесо

Это сообщение отредактировал роман1974 - 25.05.2019 - 07:04

Ленточная пила

[^]
роман1974
25.05.2019 - 07:06
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187

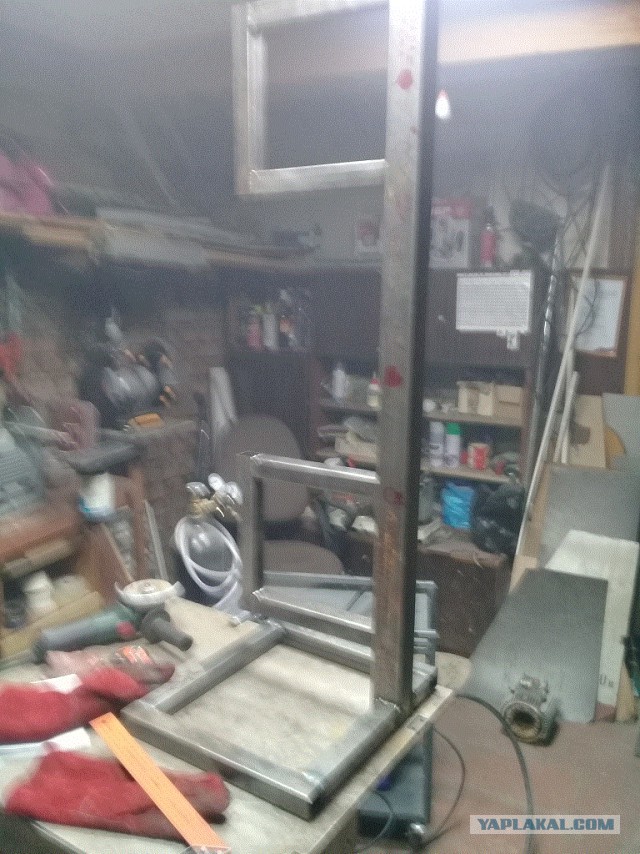

вид с другой стороны, тут выяснилось что делал на на ту сторону, пришлось все срезать, и переделывать

Ленточная пила

[^]
роман1974
25.05.2019 - 07:07
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
переделал, и поставил на уголки двигатель. очень долго пришлось регулировать соостность колес, в итоге получилось

Ленточная пила

[^]
роман1974
25.05.2019 - 07:09
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
еще вид сзади

Ленточная пила

[^]
роман1974
25.05.2019 - 07:10
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
далее сделал 2 успокоителя, из 3х подшипников верхний приварил к квадрату на 16 который входит в профиль 20х20, сбоку упорный болт

Ленточная пила

[^]
роман1974
25.05.2019 - 07:11
Статус: Offline


петросян

Регистрация: 11.08.14
Сообщений: 187
вот так
