Всем привет!

Инструкция будет в стиле - «как нарисовать сову», но, поскольку, процесс несложный я думаю, вопросов не останется и возможно, кому то пригодится как руководство к действию.

Конструкция выполнена в стиле «минимализм», как по цене, так и по заметности в выключенном состоянии.

Основные элементы конструкции:

1) Алюминиевый уголок 10х10мм (около 50 р/м, в строймагах)
2) Светодиодная лента, цвет - теплый белый, 60 светодиодов на метр, напряжение питания - 12 вольт, 5050SMD ip20 (60 р/м на всем известном, китайском сайте)

3) Блок питания 12 вольт, мощность зависит от длины подсветки и яркости ленты, для такой ленты как у меня, примерно 1 ампер на метр (б/п куплен на авито за 100 рублей, он от какой-то телеприставки). По моему мнению, б/п лучше покупать именно от какой нибудь нормальной техники, потому что, то что есть в продаже в радиомагазинах, либо стоит больше тысячи, либо будет плохого качества (не будет выдавать заявленного тока, будет греться и потреблять энергию даже без нагрузки). Например, б/п который пришел мне вместе с лентой сгорел при первом включении и при разборке я убедился что внутри все выглядит очень кустарно и стремно.

4) Сенсорный контроллер-выключатель (куплен на том же сайте что и лента, за 140 рублей)

Проводки, паяльник с принадлежностями, силиконовый герметик, хороший двухсторонний скотч (7-8 мм шириной), ножовка по металлу, стусло.

Порядок действий следующий:

Размечаем место монтажа уголка, который будет служить одновременно экраном-отражателем, основанием для монтажа ленты и рассеивателем тепла (радиатором) для светодиодной ленты. Расстояние от внешнего края шкафа нужно брать примерно 20 мм, в этом случае лента будет располагаться примерно над серединой стандартной столешницы, у меня это расстояние, кроме всего прочего, обуславливалось расположением профиля, который служит заменителем дна шкафа под сушилкой для тарелок.

Далее размечаем и пилим уголок (для более аккуратной распиловки лучше использовать стусло). Если кухня у вас прямая и, тем более, ограничена с боков, то процесс будет элементарным – нужно просто отпилить уголок в размер. Если же кухня угловая или не имеет четких ограничивающих поверхностей – придется слегка попотеть (при распиловке под 45 градусов, стусло – первый помощник). С боков, я решил сделать плавные загибы, они придают конструкции законченный вид и скрывают ленту от прямого просматривания сбоку. Уголок приклеиваем к шкафу, на акриловый герметик (герметик нужен в цвет дна шкафа), он скроет щель, которая образуется из-за небольшого (около 0.5 мм) перепада высоты плоскости дна шкафа и торца боковины.

Режем светодиодную ленту на отрезки необходимой длины и клеим ее на профиль. Если лента недорогая (как у меня) то скотч наклеенный на ленту с завода, скорее всего, будет не очень и со временем он отклеится, поэтому лучше сразу дополнительно проклеить уголок другим двухсторонним скотчем (неплохо подходит скотч который применяется для приклейки тачскринов, продается там же где и тачскрины по цене около 50 р за моток, бывает разной ширины).
Монтируем, по возможности незаметно, провода питания ленты, управления сенсором, 220 вольт для блока питания и тд. Спаиваем низковольтную цепь (куски ленты, сенсорный выключатель, блок питания) соблюдая полярность.

Изначально алюминиевый уголок должен был являться контактно-распределительным элементом сенсора, т.е. управление подсветкой осуществлялось бы прикосновением к уголку. И, при тестировании не смонтированного на место уголка - все работало, но после приклейки уголка на шкаф, сенсор начал воспринимать уголок не как проводник, а как субъект управления, т.е. сенсор срабатывал уже при подключении к уголку (возможно, этот баг можно исправить путем подключения уголка через резистор, но я не стал заморачиваться). В итоге, просто намотал провод управления сенсором, на канцелярскую кнопку со сферической головкой и воткнул кнопку снизу шкафа в торец боковой стенки. Сенсорный контроллер, кроме вкл/выкл, еще умеет регулировать яркость подсветки в довольно широких пределах.

Поясню почему я взял за основу конструкции именно простой уголок, а не специализированный профиль. Во первых мне хотелось сделать максимально незаметную, в выключенном состоянии, подсветку, во вторых я хотел что бы лента была открытой - для максимально хорошего охлаждения (в итоге лента нагревается не выше 40 градусов) ну и приятный бонус - такой вариант в несколько раз дешевле спец профиля.

Блок питания и контроллер сенсора я разместил в декоративном кожухе, прикрывающем трубу вытяжки, тем более что там как раз и розетка для питания вытяжки размещена, а значит есть 220 вольт.

Итого, на 2 метра подсветки у меня ушло около 500 рублей.

Бюджетная подсветка рабочей зоны на кухне

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
chils
2.12.2018 - 21:17
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023
Так выглядит неразделанный уголок

Бюджетная подсветка рабочей зоны на кухне

[^]
chils
2.12.2018 - 21:18
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023
Контроллер

Бюджетная подсветка рабочей зоны на кухне

[^]
chils
2.12.2018 - 21:19
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023
Загиб уголка

Бюджетная подсветка рабочей зоны на кухне

[^]
chils
2.12.2018 - 21:20
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023

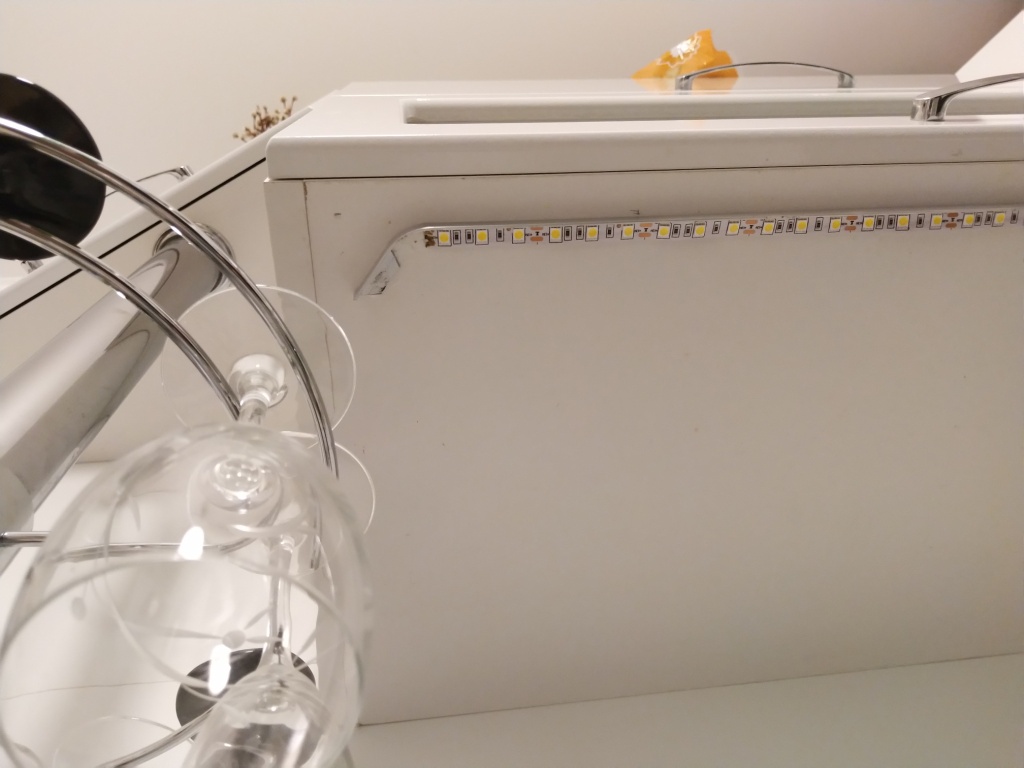

Он же, вид снизу

Бюджетная подсветка рабочей зоны на кухне

[^]
chils
2.12.2018 - 21:21
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023
Канцелярская кнопка, она же контактная часть сенсора

Бюджетная подсветка рабочей зоны на кухне

[^]
chils
2.12.2018 - 21:23
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023
Как делать абзацы в тексте? При печати текста в ворде сделал табом, при вставке текста сайт их убрал, сделал в окне редактирования темы с помощью пробелов (табом не делает), при выводе темы опять абзацев нет.

[^]
KPOTEHOT
2.12.2018 - 21:24
4
Статус: Offline


Хохмач

Регистрация: 15.02.18
Сообщений: 630
Взял на вооружение)))

Размещено через приложение ЯПлакалъ

[^]
Soltek
2.12.2018 - 21:25
18
Статус: Offline


Ярила

Регистрация: 31.10.15
Сообщений: 4182
Цитата (chils @ 3.12.2018 - 02:23)
Как делать абзацы в тексте? При печати текста в ворде сделал табом, при вставке текста сайт их убрал, сделал в окне редактирования темы с помощью пробелов (табом не делает), при выводе темы опять абзацев нет.

Попробуй Enter.

[^]
bishop66
2.12.2018 - 21:25
5
Статус: Offline


Ярила

Регистрация: 12.03.15
Сообщений: 4079
ТС. ты правша или левша?
вот скажи, тебе удобно на смесителе ручку крутить?
я буквально сегодня себе подобный ставил, дак заебался его крутить, в результате ручку с лицевой стороны расположил

[^]
Soltek
2.12.2018 - 21:26
10
Статус: Offline


Ярила

Регистрация: 31.10.15
Сообщений: 4182
Цитата (KPOTEHOT @ 3.12.2018 - 02:24)
Взял на вооружение)))

Это же не оружейная тема. Надо брать на освещение.)))

[^]
Мышшшь
2.12.2018 - 21:27
3
Статус: Offline


я_в_рыло

Регистрация: 4.03.12
Сообщений: 3216
Цитата (chils @ 2.12.2018 - 21:23)
Как делать абзацы в тексте? При печати текста в ворде сделал табом, при вставке текста сайт их убрал, сделал в окне редактирования темы с помощью пробелов (табом не делает), при выводе темы опять абзацев нет.

Это выходит за рамки бюджета.
Не лезь в такое.
))

Энтер попробуй.

Это сообщение отредактировал Мышшшь - 2.12.2018 - 21:27

[^]
Mangustoid
2.12.2018 - 21:30
82
Статус: Offline


Ярила

Регистрация: 16.12.11
Сообщений: 1868
Светодиодная лампа на 220V - 6$ крепёж в комплекте.

При перегорании светодиода впаивается сопротивление.
После перегорания 10% диодов выкидывается нахуй и вешается новая.

Нахера эти танцы?

Бюджетная подсветка рабочей зоны на кухне

[^]
chupacabrass2
2.12.2018 - 21:31
7
Статус: Offline


Baldur

Регистрация: 2.11.10
Сообщений: 1987
бюджетный- это модульный led- светильник за 300 руб.

[^]
chupacabrass2
2.12.2018 - 21:31
9
Статус: Offline


Baldur

Регистрация: 2.11.10
Сообщений: 1987
Цитата (Mangustoid @ 2.12.2018 - 21:30)
Светодиодная лампа на 220V - 6$ крепёж в комплекте.

При перегорании светодиода впаивается сопротивление.
После перегорания 10% диодов выкидывается нахуй и вешается новая.

Нахера эти танцы?

у меня такая 4 года висит, ни один не перегорел

Это сообщение отредактировал chupacabrass2 - 2.12.2018 - 21:32

[^]
Mangustoid
2.12.2018 - 21:32
1
Статус: Offline


Ярила

Регистрация: 16.12.11
Сообщений: 1868
Цитата (chils @ 2.12.2018 - 21:23)
Как делать абзацы в тексте? При печати текста в ворде сделал табом, при вставке текста сайт их убрал, сделал в окне редактирования темы с помощью пробелов (табом не делает), при выводе темы опять абзацев нет.

не пользуйся вордом. Он тащит разметку на страницу криво... Море спецсимволов...
WordPad наше всё при подготовке текстов для инета.

[^]
Mangustoid
2.12.2018 - 21:33
1
Статус: Offline


Ярила

Регистрация: 16.12.11
Сообщений: 1868
Цитата (chupacabrass2 @ 2.12.2018 - 21:31)
Цитата (Mangustoid @ 2.12.2018 - 21:30)
Светодиодная лампа на 220V - 6$ крепёж в комплекте.

При перегорании светодиода впаивается сопротивление.
После перегорания 10% диодов выкидывается нахуй и вешается новая.

Нахера эти танцы?

у меня такая 4 года висит, ни один не перегорел

да-да... просто картинку быстро не нашёл. у меня 4 штуки под всей кухней висят последовательно...

[^]
chabh21
2.12.2018 - 21:37
1
Статус: Offline


Гость

Регистрация: 31.10.17
Сообщений: 1
Цитата (Mangustoid @ 2.12.2018 - 21:33)
Цитата (chupacabrass2 @ 2.12.2018 - 21:31)
Цитата (Mangustoid @ 2.12.2018 - 21:30)
Светодиодная лампа на 220V - 6$ крепёж в комплекте.

При перегорании светодиода впаивается сопротивление.
После перегорания 10% диодов выкидывается нахуй и вешается новая.

Нахера эти танцы?

у меня такая 4 года висит, ни один не перегорел

да-да... просто картинку быстро не нашёл. у меня 4 штуки под всей кухней висят последовательно...

Такая же фигня. Выключатель еще повесил на движение. Мокрыми/грязными руками удобно пользоваться

[^]
chils
2.12.2018 - 21:37
1
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023
Цитата (bishop66 @ 2.12.2018 - 21:25)
ТС. ты правша или левша?
вот скажи, тебе удобно на смесителе ручку крутить?
я буквально сегодня себе подобный ставил, дак заебался его крутить, в результате ручку с лицевой стороны расположил

Я правша, и тоже хотел его переставить, но жена говорит что ей так удобнее...

[^]
chils
2.12.2018 - 21:39
0
Статус: Offline


Ярила

Регистрация: 18.01.15
Сообщений: 3023
Цитата (Mangustoid @ 2.12.2018 - 21:32)
Цитата (chils @ 2.12.2018 - 21:23)
Как делать абзацы в тексте? При печати текста в ворде сделал табом, при вставке текста сайт их убрал, сделал в окне редактирования темы с помощью пробелов (табом не делает), при выводе темы опять абзацев нет.

не пользуйся вордом. Он тащит разметку на страницу криво... Море спецсимволов...
WordPad наше всё при подготовке текстов для инета.

Спасибо, учту на будущее

[^]
Sevift
2.12.2018 - 21:39
1
Статус: Offline


Ярила

Регистрация: 23.03.09
Сообщений: 3368
У меня в зависимости от заката рассвета, движения автовключается. Ну и конечно с клавиши ещё или компа.

Это сообщение отредактировал Sevift - 2.12.2018 - 21:39

[^]
ipv4
2.12.2018 - 21:39
24
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 7256
Цитата (Mangustoid @ 2.12.2018 - 21:30)
Светодиодная лампа на 220V - 6$ крепёж в комплекте.

При перегорании светодиода впаивается сопротивление.
После перегорания 10% диодов выкидывается нахуй и вешается новая.

Нахера эти танцы?

Не угадал! У ТСа все норм получилось: зону освещает, в глаз не пали́т. Потому что все по уму. А с этой лампы глаза вытекут нахуй. ))

[^]
chabh21
2.12.2018 - 21:40
7
Статус: Offline


Гость

Регистрация: 31.10.17
Сообщений: 1
Цитата (ipv4 @ 2.12.2018 - 21:39)
Цитата (Mangustoid @ 2.12.2018 - 21:30)
Светодиодная лампа на 220V - 6$ крепёж в комплекте.

При перегорании светодиода впаивается сопротивление.
После перегорания 10% диодов выкидывается нахуй и вешается новая.

Нахера эти танцы?

Не угадал! У ТСа все норм получилось: зону освещает, в глаз не пали́т. Потому что все по уму. А с этой лампы глаза вытекут нахуй. ))

Она вниз светит, ты же выше гарнитура стоишь

[^]
chupacabrass2
2.12.2018 - 21:42
4
Статус: Offline


Baldur

Регистрация: 2.11.10
Сообщений: 1987
Цитата (ipv4 @ 2.12.2018 - 21:39)
Цитата (Mangustoid @ 2.12.2018 - 21:30)
Светодиодная лампа на 220V - 6$ крепёж в комплекте.

При перегорании светодиода впаивается сопротивление.
После перегорания 10% диодов выкидывается нахуй и вешается новая.

Нахера эти танцы?

Не угадал! У ТСа все норм получилось: зону освещает, в глаз не пали́т. Потому что все по уму. А с этой лампы глаза вытекут)

они вешаются у стены вплотную. и ничего не слепит совершенно. И не видны.

[^]
MEXAHUK77RU
2.12.2018 - 21:42
5
Статус: Offline


Состояние: Offline

Регистрация: 3.01.15
Сообщений: 655
У меня один в один подсветка сделана)

[^]
