Запилил кровать-чердак.

Всем привет!
На днях закончил запил кровати сыну и решил поделиться с яповцами. Идея кровати на втором этаже появилась ещё в феврале, когда начали обустраивать комнату к появлению младшенькой. Люлька после старшего уже была, поэтому обычная двухъярусная кровать отпала сразу. Сначала глянул готовые предложения в интернете, но самое дешёвое фуфло там начиналось от 16тыр. Решено было рукожопить самому. Скажу сразу, что задачи слепить койку как можно дешевле не стояло. Важно было сделать именно то, что я хочу для сына и своими руками. Фотографировал на что попалось под руку, так что извините за качество.

49 картинок

1. Сначала на ютубе узнал о програмке Pro100, в которой очень удобно проектировать мебель. Ну и забацал что-то вроде этого.

2. Или вот такой был ещё вариант

3. После того, как 3-D модель была примерно готова 100 раз перепроверял чтоб небыло ошибок в размерах и кромках.
Далее были муки найти адекватную контору, которая за вменяемые деньги сможет напилить лдсп по моим размерам и закромить. Пару дней переписывался с директором и оформил заказ. Дсп обошлись в 12 тыр с хвостиком (уже с кромками).
И вот начинаем распаковывать и прикидывать.

Это сообщение отредактировал laps13 - 27.06.2017 - 12:03

4. Инструкции нет, но есть 3-D модель. По ней и собираем.

5. В програмке кровать нарисовал в феврале, а сборка началась в мае. Реально сложно вспомнить про некоторые нюансы. Порой долго не мог понять какого лешего я так сделал!

Это сообщение отредактировал laps13 - 27.06.2017 - 12:07

6.

7. Угловые струбцины сильно помогали, т.к присадку плоскостей я не заказывал (очень дорого выйдет), а размечать и сверлить отверстия в 2 руки очень не удобно.

8.

9.

10.

11.

12.

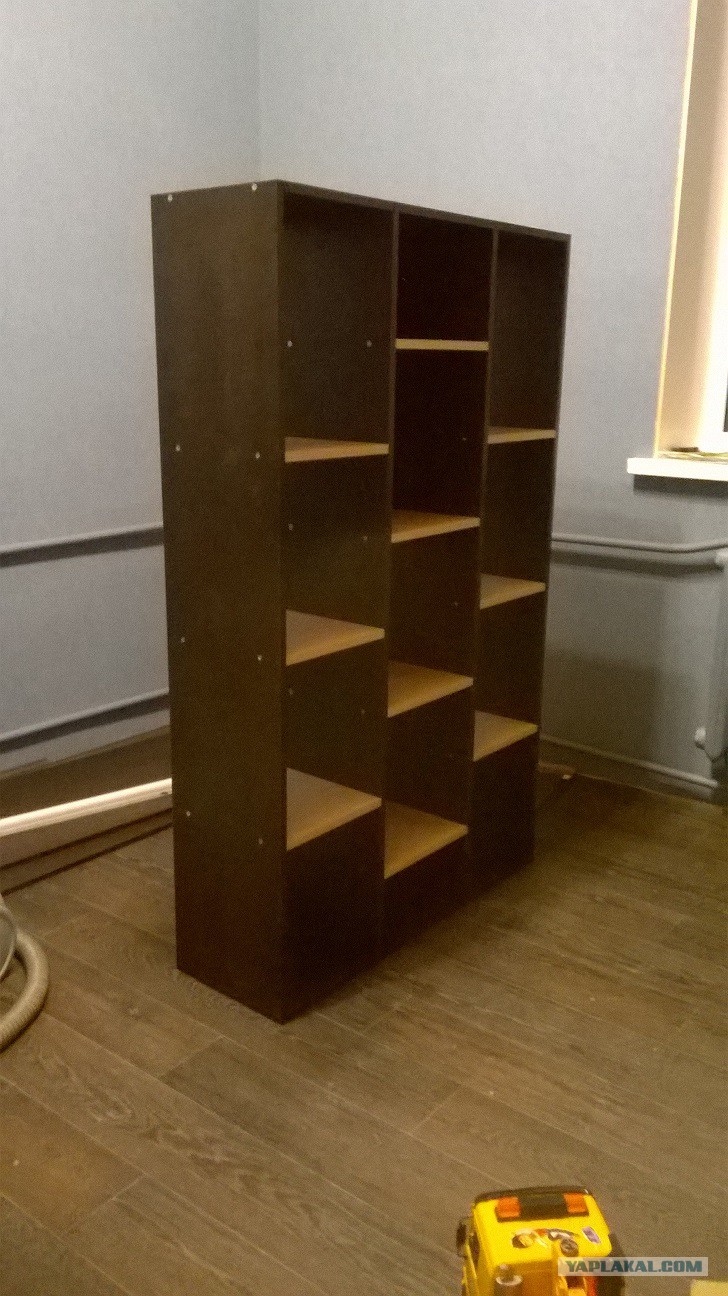

13. Первая секция "шкаф" собрана. Приступаем к секции "полки".
Сначала просто всё выставил примерно на глазок.

14.

15. А вот и помощник выглядывает.

Это сообщение отредактировал laps13 - 27.06.2017 - 12:15

16. Начинаем сборку.

17. Кстати, чтоб удобней было сверлить отверстия на краях в торец замутил вот такой кондуктор из алюминиевого уголка. Центральное отверстие по центру дсп (8 мм от края), а боковые со смещением в разные стороны.

Это сообщение отредактировал laps13 - 27.06.2017 - 12:52

18.

19. Сын с удовольствием помогал пылесосить.

20. Сначала поставил шкаф.

21. А потом и полки, чтоб прикрутить заднюю стенку.

22.

23. Собирал всё это дело на так называемые конфирматы. Оказалось что их туева хуча размеров! Я брал те что потоньше, чтоб не было очень обидно, когда отверстие в торец подойдёт близко к краю. Шуруповёрт - не станок и просверлить отверстия строго вертикально не всегда получается от слова "совсем".

24. Ну вот со стенкой уже веселее.

25. Охотник за привидениями
