Как я мангал построил

Привет, Камрады!

Вот решил сделать мангал на даче, из кирпича, но не «русская печь на выезде». Просто мангал без доппостроек таких как тандыр/казан/встроенный газовый гриль.. Перелопатил инет, как положено и наткнулся на вот такую модель. Ценник получить на даче австрийские кирпичи и блочную конструкцию, которую можно собрать самому около 98 тыр. Так что болезнь амфибийная асфиксия моментально подкралось к горлу и решил сделать сам. Взять этот мангал как идею и сделать что-то похожее исходя из финансов. Забегая вперёд, скажу что потратил примерно 15 тысяч на все.

Итак, поехали. На забор и мусор внимания не обращать.

Будет 13 фото

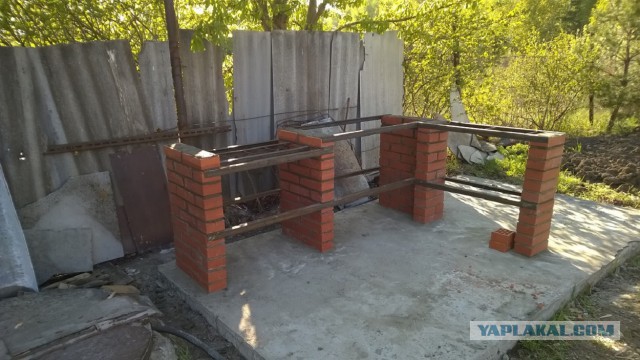

Основание бетонировал сам, фоток нет, не до этого было. Начал выкладывать опоры, кирпичные полки и рабочие поверхности заменил уголками на которую потом планировал положить ламинированную фанеру. Пилить полнотелый кирпич вдоль и в таком количестве – это тот ещё труд. Раствор мешал в тазике.

Вывел уровень полок и рабочих поверхностей. Основание под топочную часть тоже из уголков плюс проварил арматурой. По ходу стройки решил добавить ещё одну рабочую поверхность. Ну типа барная стойка. Осталось всего 1,5 кирпича от расчётных. Опоры из обычного облицовочного кирпича.

Основу топочной части выложил на ряд меньше по сравнению с рабочими поверхностями, чтоб шамотный кирпич положить.

Вид с другого бока. Вроде ничего получается. Это Батя мой стоит.

Для топочного отделения купил полнотелый кирпич. Обычный, не печной. Вот выложил само отделение. Работал исключительно в выходные. Закупился огнеупорами. Начало что-то вырисовываться.

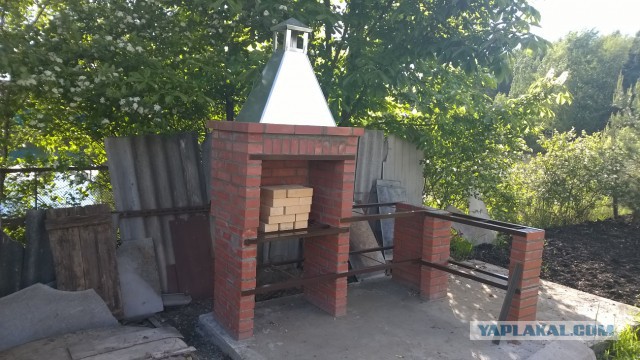

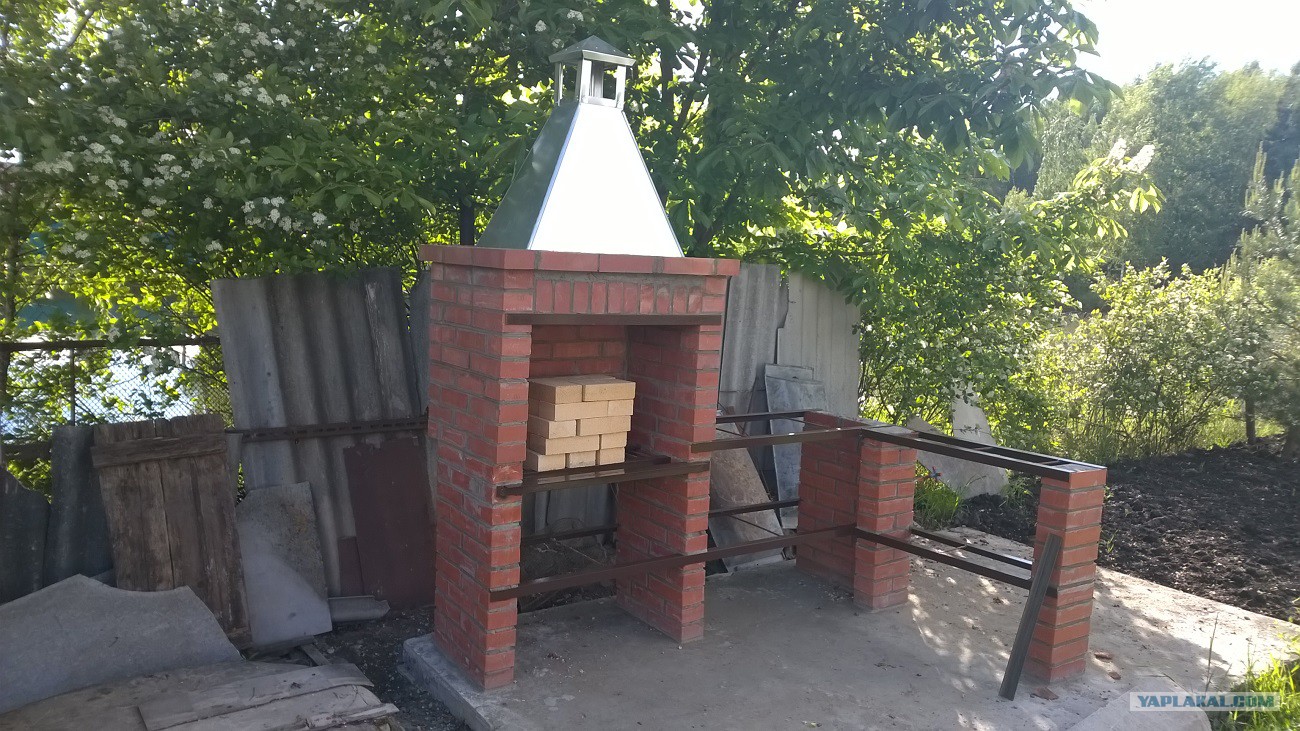

Долго думал, как и из чего сделать зонт или колпак. Я ХЗ как это правильно назвать. Решил из оцинковки. Делал не сам. Мне сделали в Серпухове по моему чертежу.

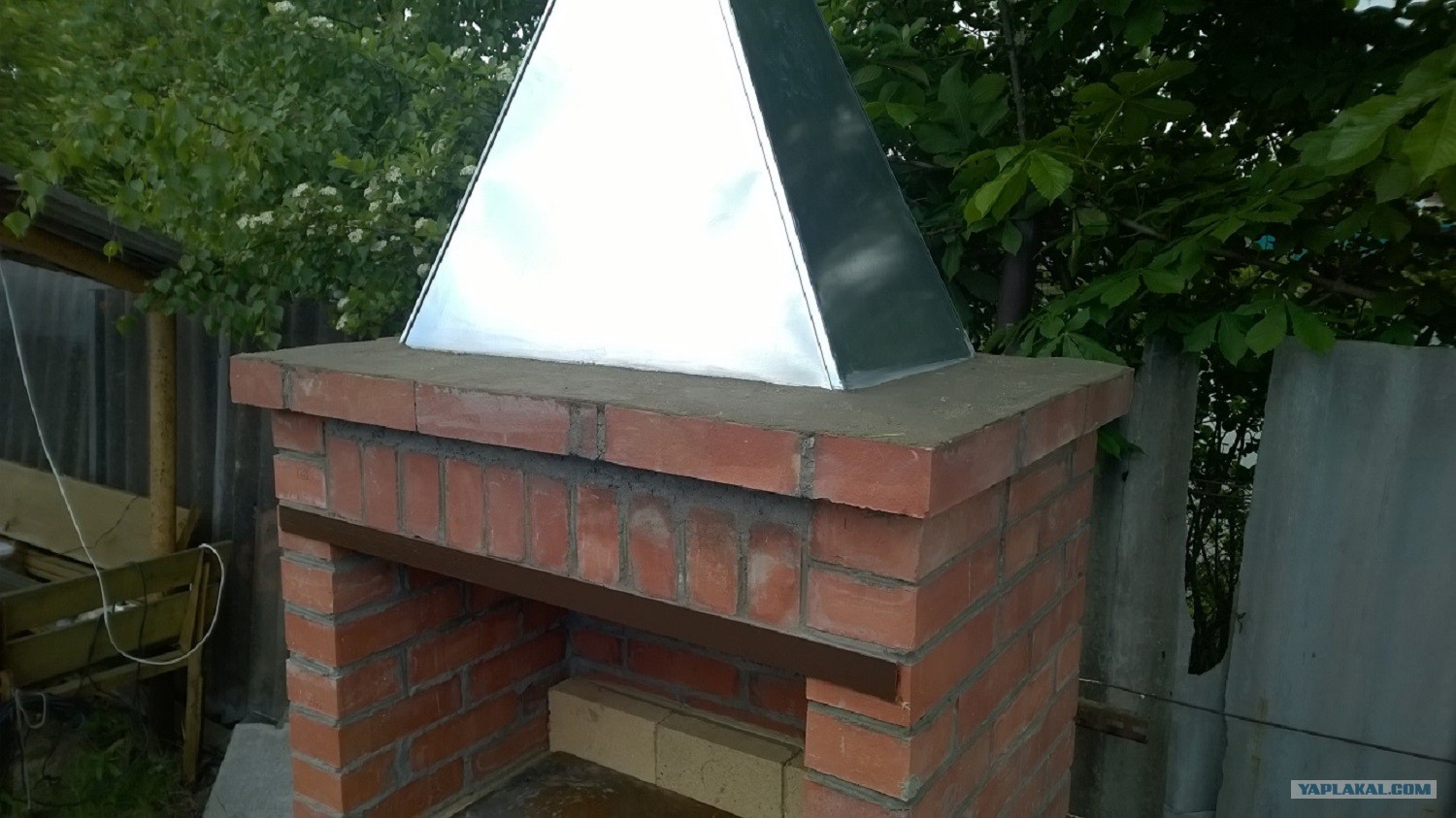

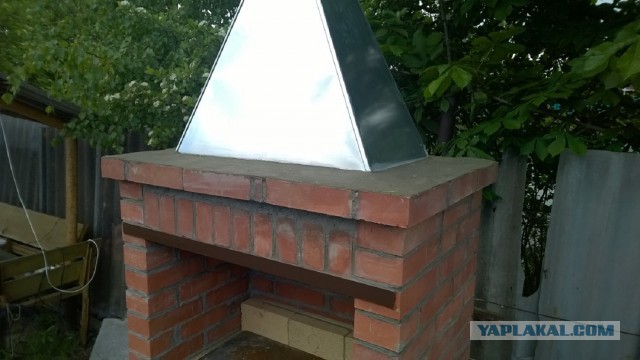

Сделал замок из раствора, чтоб не унесло мой зонт с мангала. Ну и кирпичи прикрыл от воздействия окружающей среды.

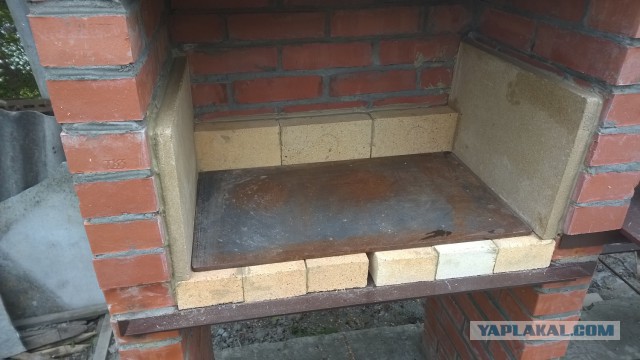

Начал выкладывать шамотный кирпич, скреплял его огнеупорной мастикой. Сверху них по плану чугунная плита, 1 см толщиной, на котором будут угли. По бокам и сзади решил поставить вермикулитовую плиту, 30 мм, чтоб кирпич не соприкасался с открытым пламенем. Сзади поставил огнеупоры на ребро, чтоб было куда шампуры или решётку класть.

Вермикулитовую плиту крепил на мастику. Не ожидал что она отлично пилится болгаркой. Правда пыли много. Готовая топочная часть.

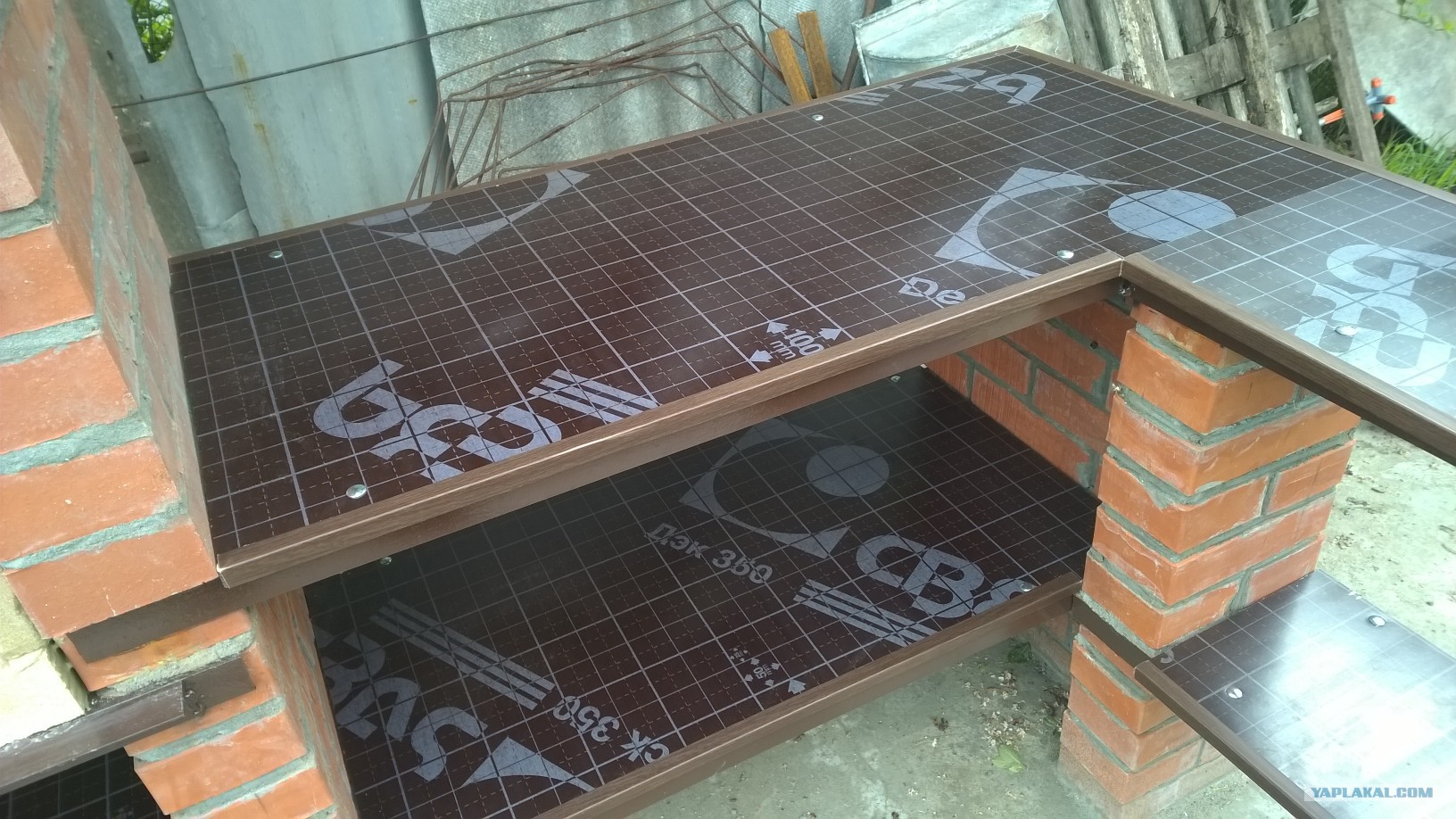

Положил ламинированную фанеру на уголок, прикрутил на болты.

Приклеил пластиковый уголок на края фанеры, чтоб швы закрыть.

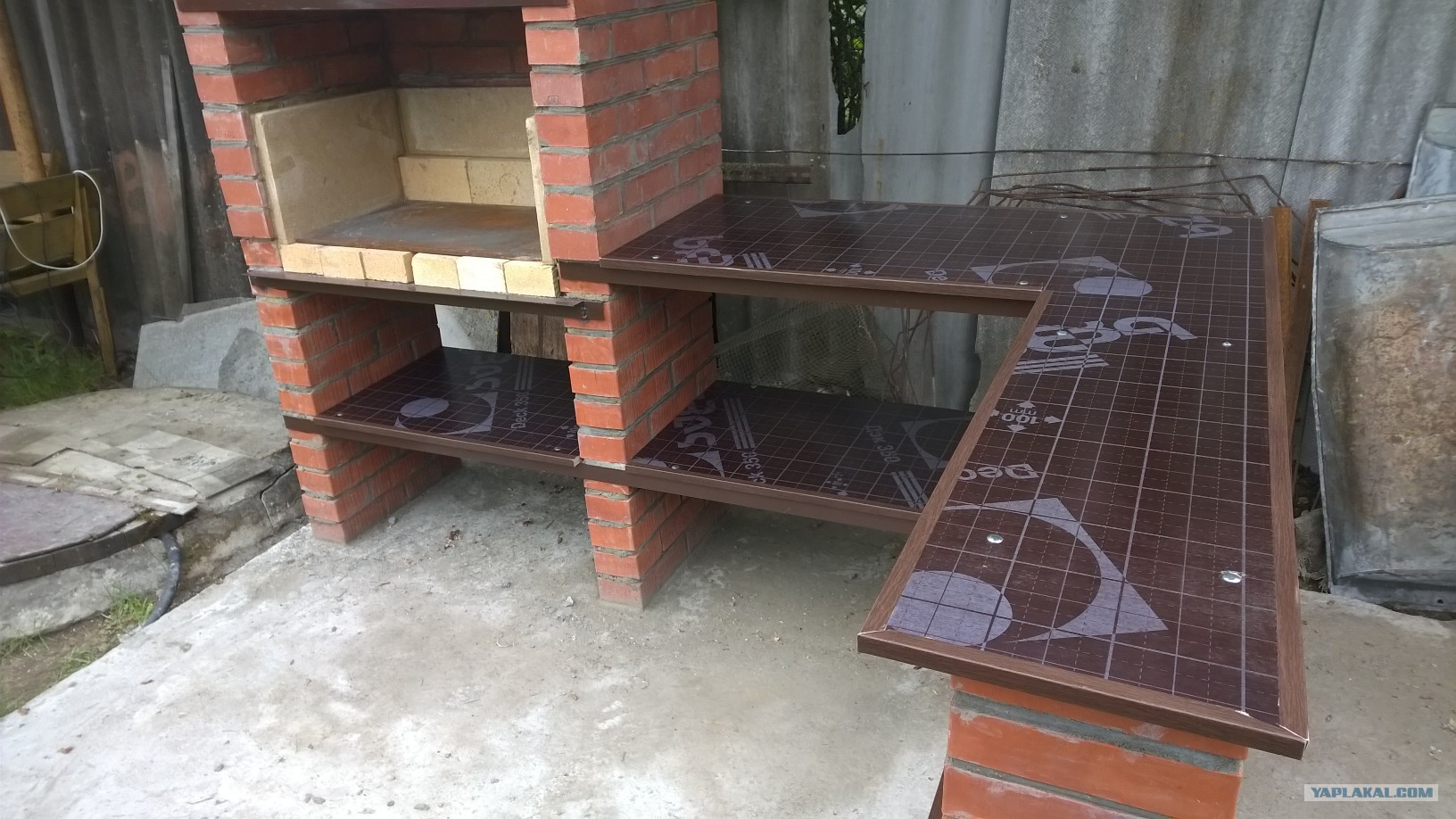

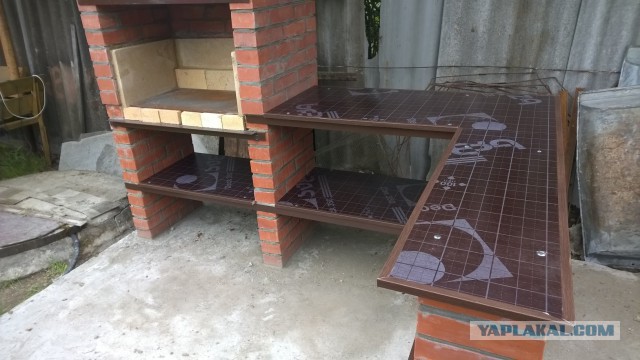

Вот такой у меня теперь мангал. С навесом ещё не придумал как сделать. Так сказать в процессе.Ну вот в принципе и все!

За руки зелень, но зимой у тебя гора угля на прогрев всего этого добра уйдет.

Я честно ждал когда ты полки из кирпича выкладывать начнешь, как в стартпосте.

Ну ниче ниче... норм получилось.

Выглядит незаконченным без фоток с готовым продуктом....

Очень "похоже" на оригинал, но ЯП даже так не сумел. +

По мне, так отлично! Руки прямые у тебя, ТС! Позеленил!

Очень даже ни чего получилось, а уж цена в 15 тыщ вообще сказка. Узнавал тут такой на заказ, 50-70 тыщ объявили...
Позеленил за прямые руки.

Вот заметил последнее время стали выкладывать 70% сделанной работы, ну чего спешить, доделай до конца и поделись опытом, а пока просто кирпичи стоят со столом

Ну вот это узнаем в ходе эксплуатации. я еще не придумал как переднюю часть закрывать чтоб угли не падали на ноги и чтоб шампуры держались.

зелень за прямые руки. Молодец так держать.

я одобряю! +

Ну когда я соберусь навес делать - я не знаю. А мясо можно уже жарить и водочку пить.
