Китайская сверлоточка, впечатления

Подарили давеча мне друзья такую штуку, называется Насадка для заточки сверл KWB 5032-00

гуглим, из описания следует, что бренд KWB принадлежит Einhell Germany AG (Германия, г.Ландау-на-Изере) и якобы имеет 80-летнюю историю, ныне производство размещено в Китае под контролем немецких специалистов.
Каталог принадлежностей этого бренда на русском языке достаточно обширен, и вполне удовлетворит нетребовательного рукожопа.
Посмотрим на очередное недорогое творение немецкого бренда китайского происхождения

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:40

На упаковке показан вариант использования, рекомендация по оборотам (не более 1500об/мин) и диапазон затачиваемых сверл 3.5-10мм включительно

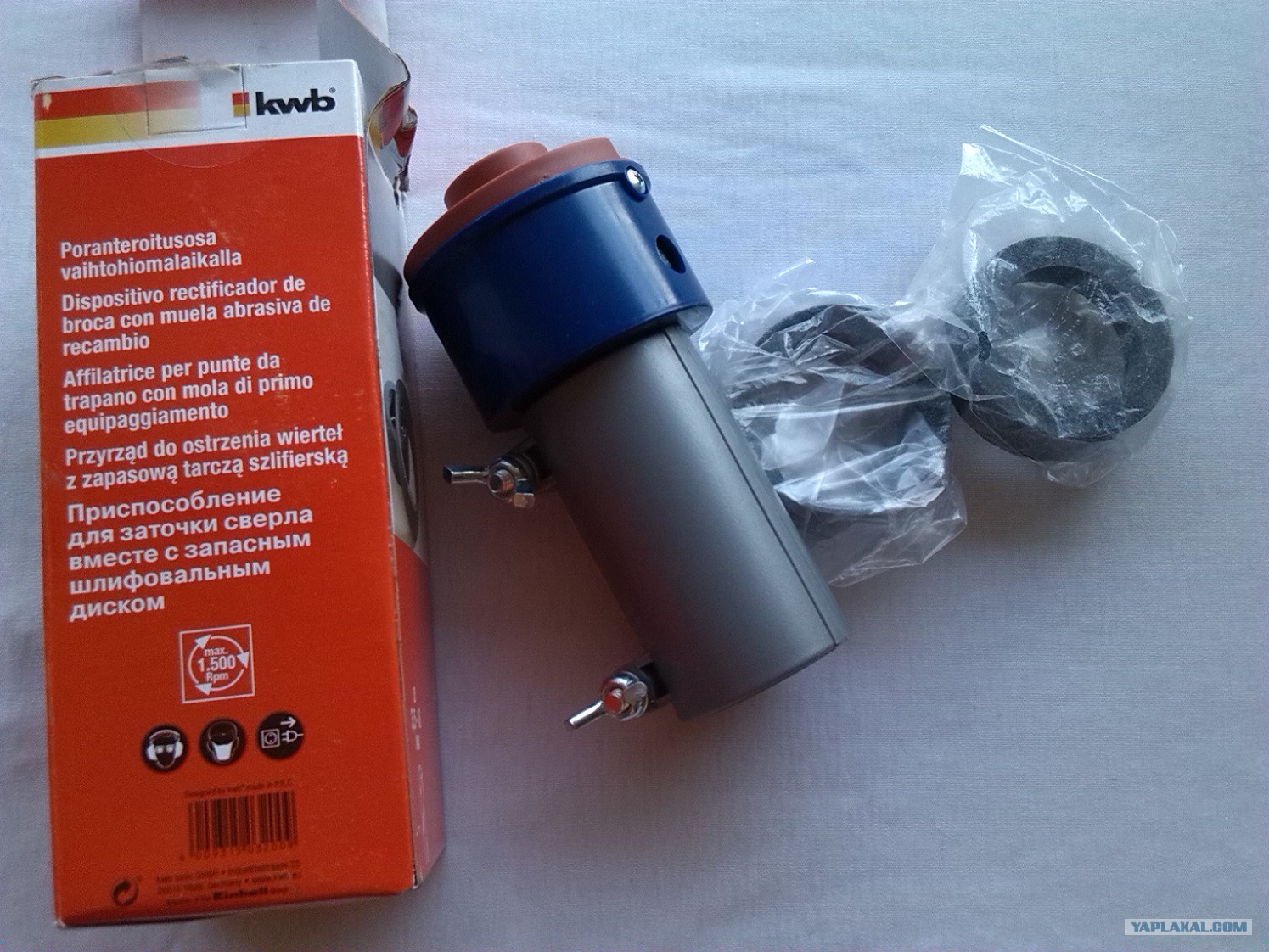

Внутри коробки оказалось почему-то два камня в пакетиках, бумажка и само устройство в пузырчатой пленке (ее тут же забрала половинка, на пощелкать).

Внешне на первый взгляд, качество исполнения как и подобает недорогим китайским изделиям: разводы на поверхности, запах и тд

Сняв муфту с барашками, глянем снизу под юбку, ничего не люфтит, вал проворачивается с усилием, но плавно и без заеданий

Вид сверху поближе.

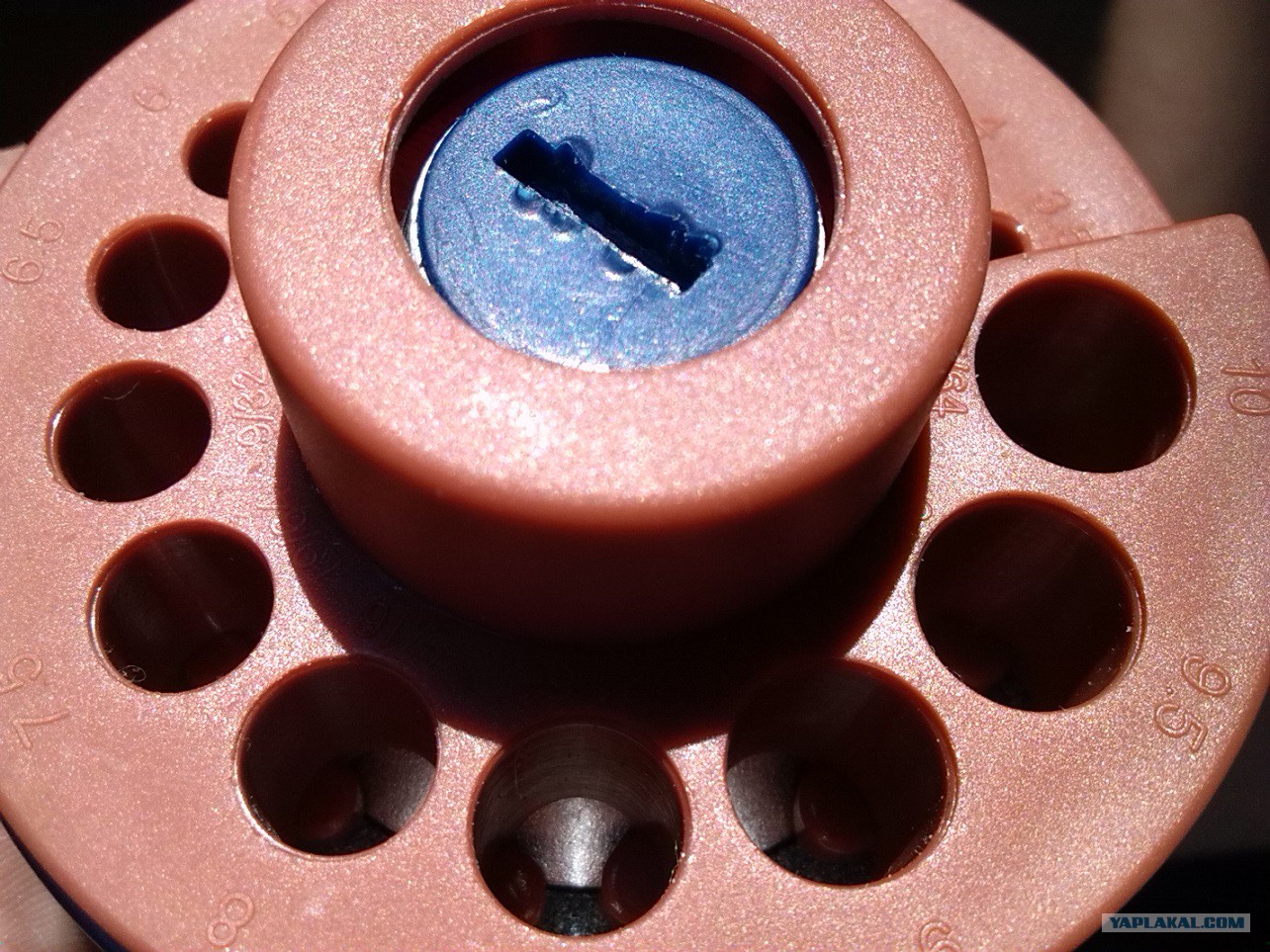

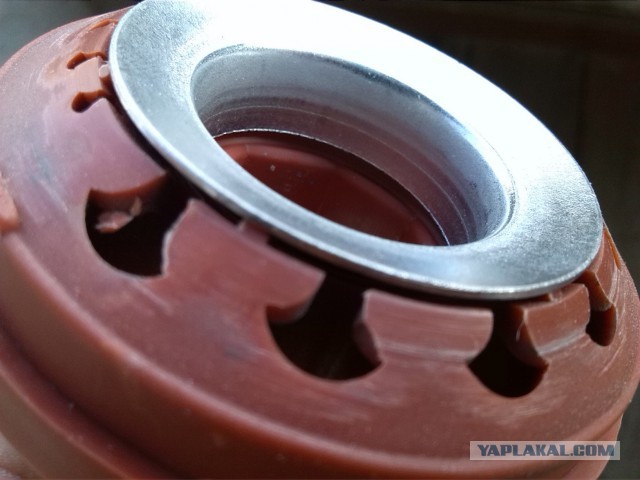

Как видно крышка имеет несколько направляющих колодцев под разные диаметры сверл с позиционером на дне и упором для незатачиваемой части сверла.
Указаны диаметры сверл в миллиметрах и дюймах: 3.5(9/64), 4(5/32), 4.3(11/64), 4.6(3/16), 5(13/64), 5.3(7/32), 5.6(15/64), 6(1/4), 6.5(17/64), 7(9/32), 7.5(19/64), 8(5/16), 8.5(21/64), 9(11/32), 9.5(3/8), 10(25/64) - итого 16 размеров
Крышка сделана из твердой пластмассы, сорванный шлиц говорит, что друзья подарили мне девайс неспроста, хотя нельзя исключать и криворукости китайского сборщика

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:26

Отвернем два винта сбоку на корпусе и снимаем крышку. Сидит плотно, поэтому пришлось широкой отверткой, просунув в щель, слегка поддеть крышку.

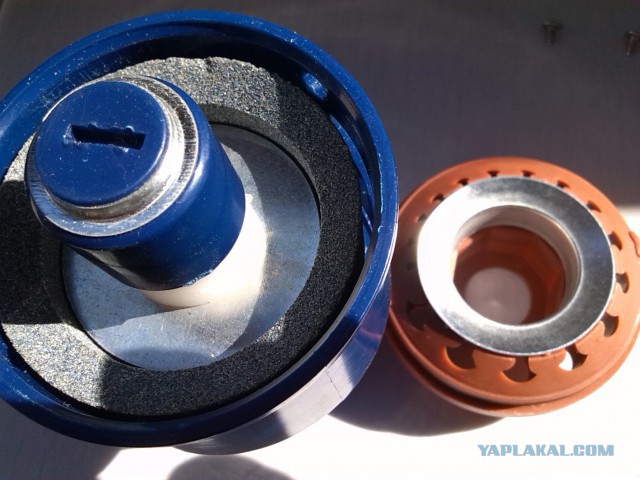

Перевернув крышку видим кольцо, оно сидит плотно и сходу вытянуть не удалось, и само устройство изнутри. Надавливая на шлиц, вал с камнем подпружинивает, и вращая вал, люфтов и заеданий опять же не замечено

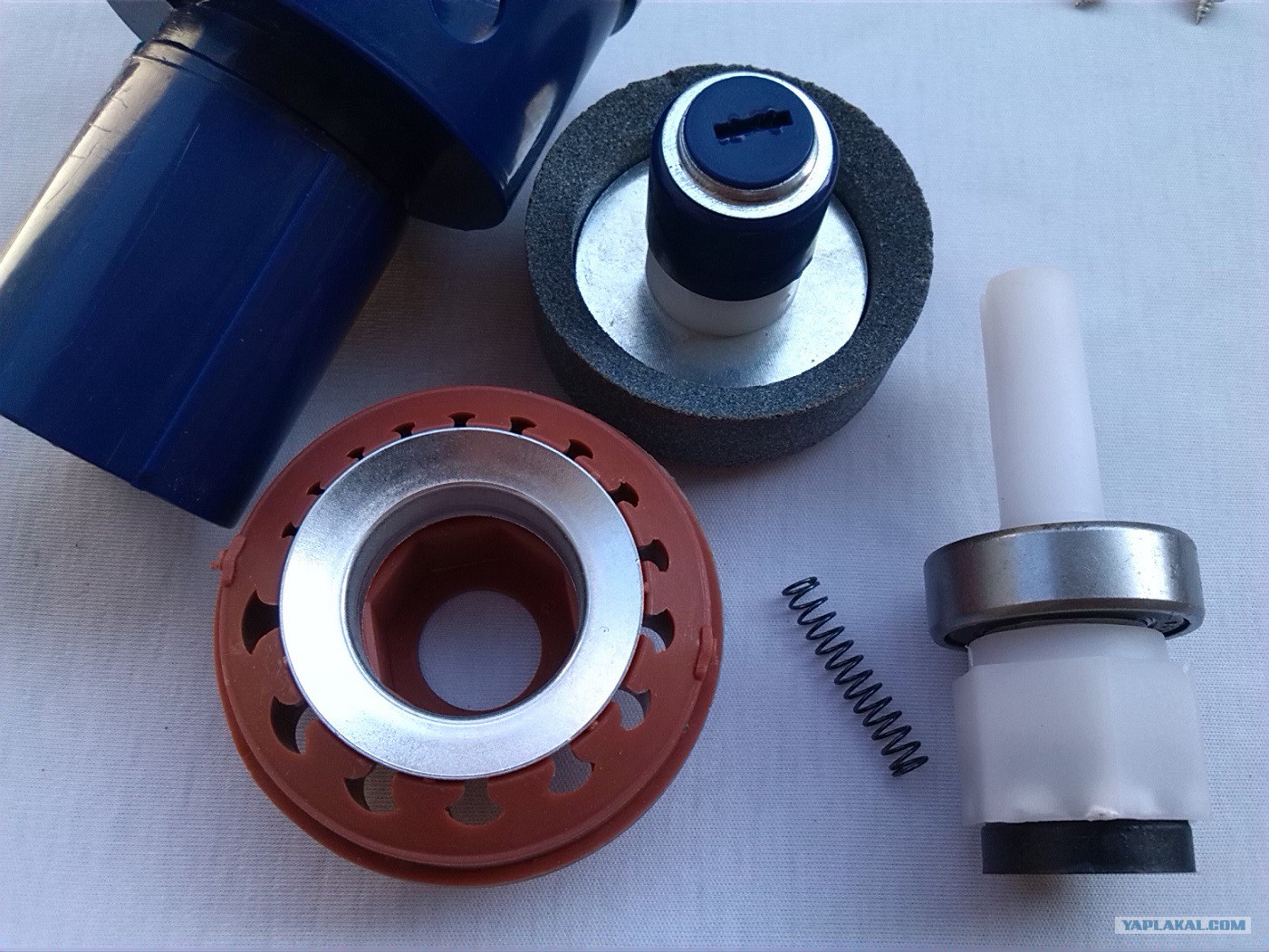

Снимаем точильную голову, на валу видим две проточки и в центре стоит туговатая пружина

Снимаем пружину, пытаемся снять вал, давим, сидит очень туго, пришлось взять в руки киянку и через брусок выбить вал из корпуса. Вал опирается на корпус через подшипник, другой конец вала выполнен в виде правильного шестигранника 31.3х27,7мм с черной заглушкой

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:27

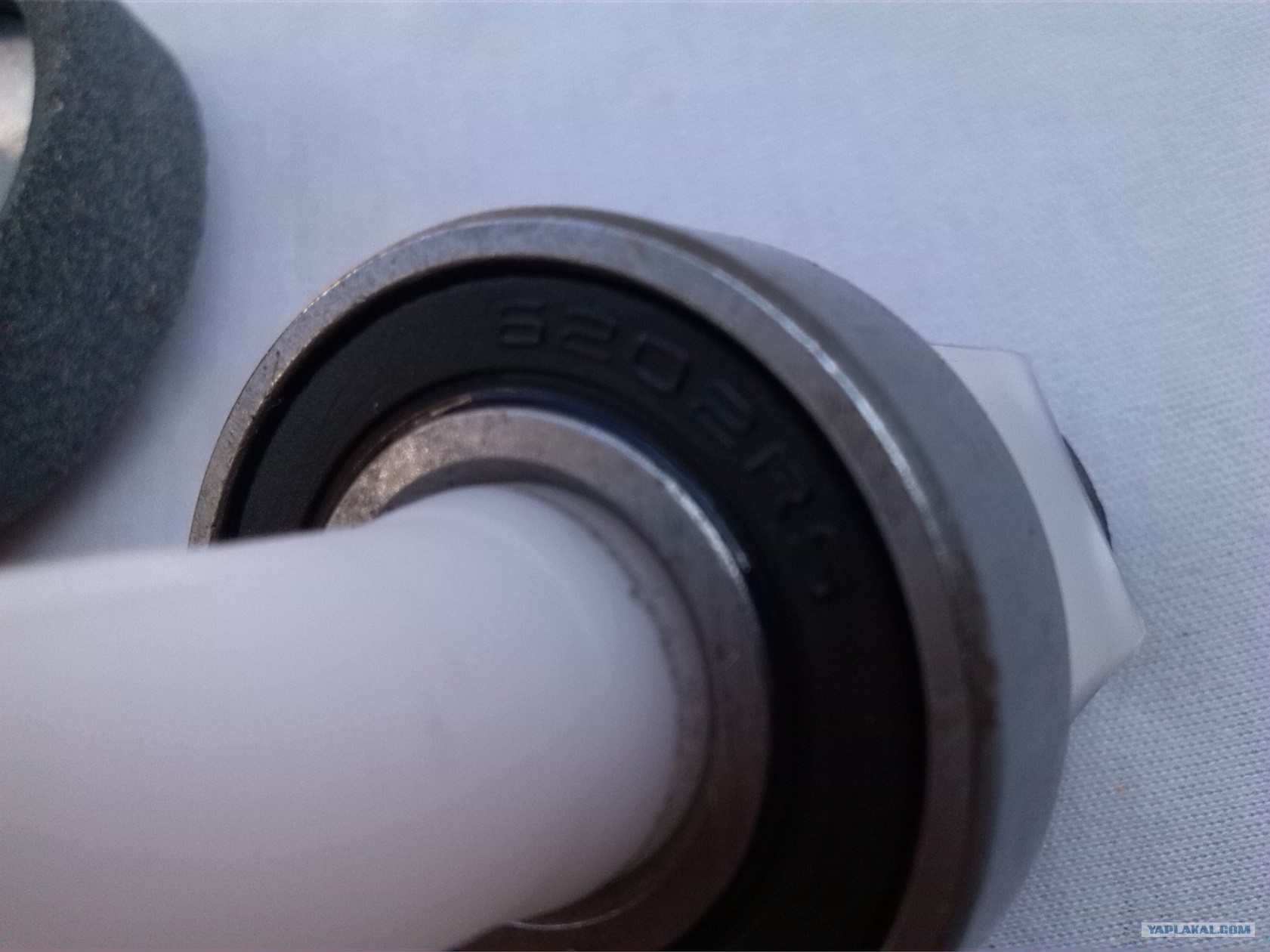

На валу опять же очень туго, посажен закрытый необслуживаемый подшипник 6202RS, по российскому ГОСТу это 160202
следов выступившей смазки и неровных краев уплотнителей не замечено

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:28

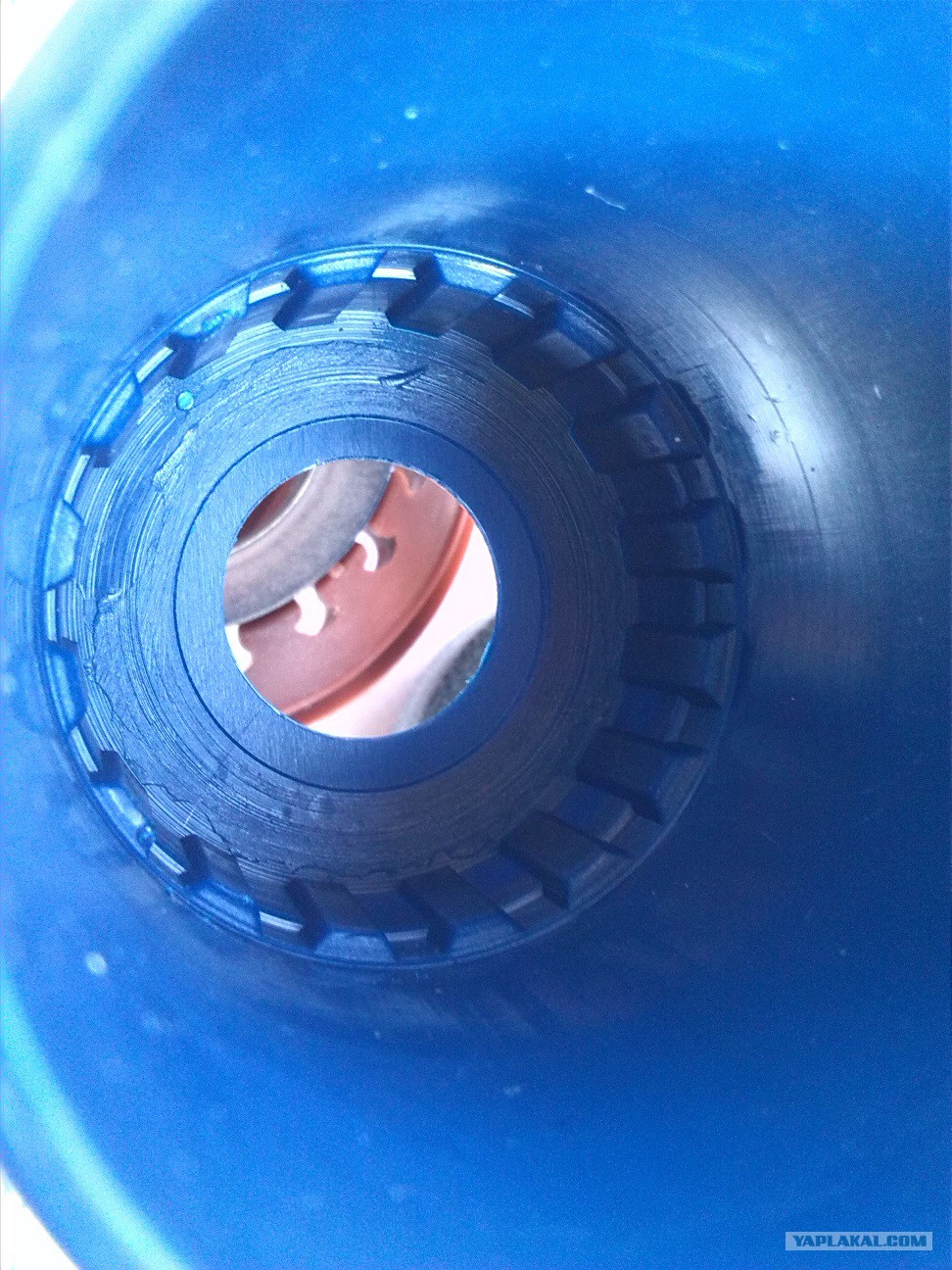

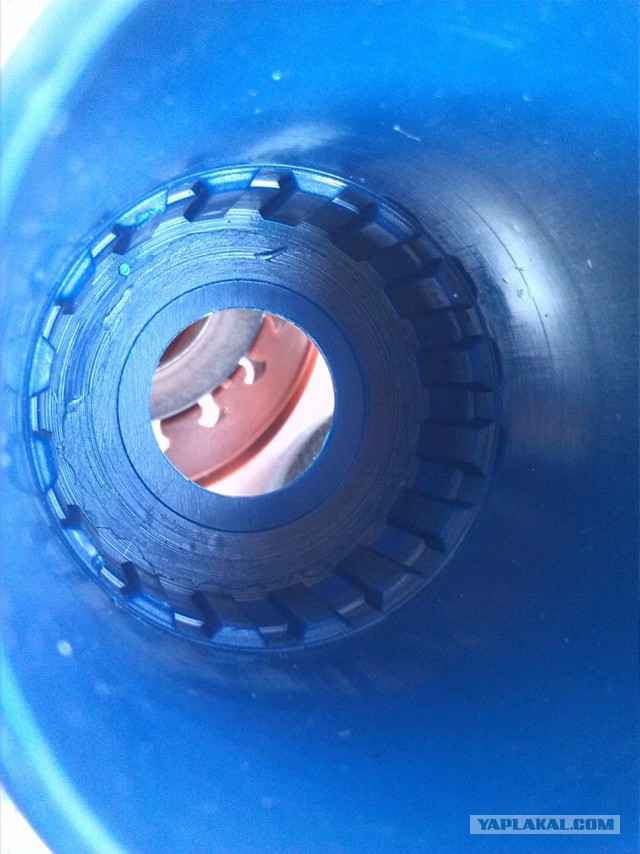

Глянем снизу внутрь пустого корпуса, как видно имеются мелкие дефекты изготовления

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:43

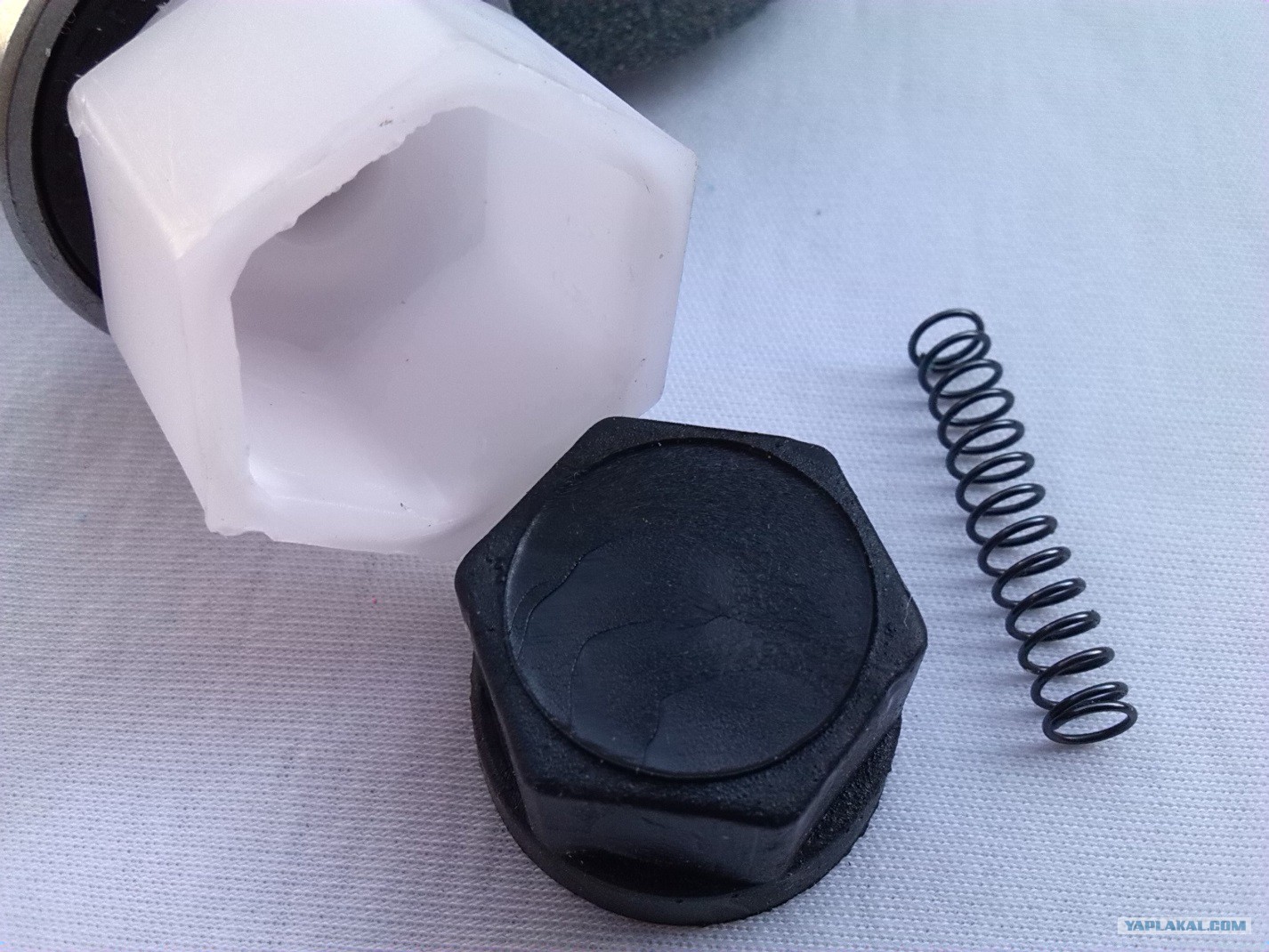

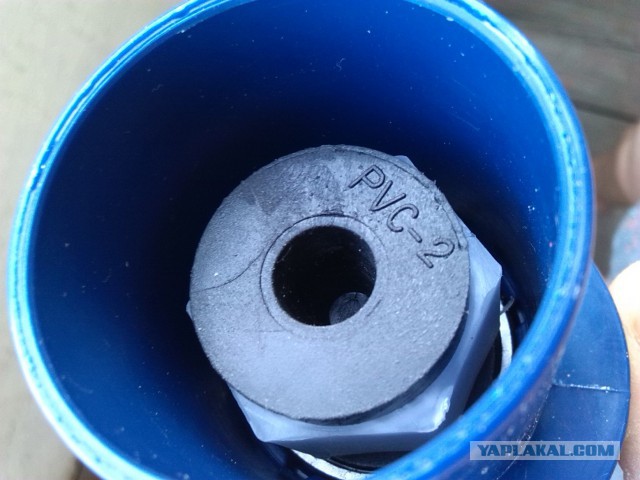

Вытягиваем из шестигранного конца вала заглушку. Выполнена из похожего на твердую резину материала, неопрятный внешний вид. С одного торца заглушка имеет шестигранную форму 22.7х25.6мм, с другого коническое углубление

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:43

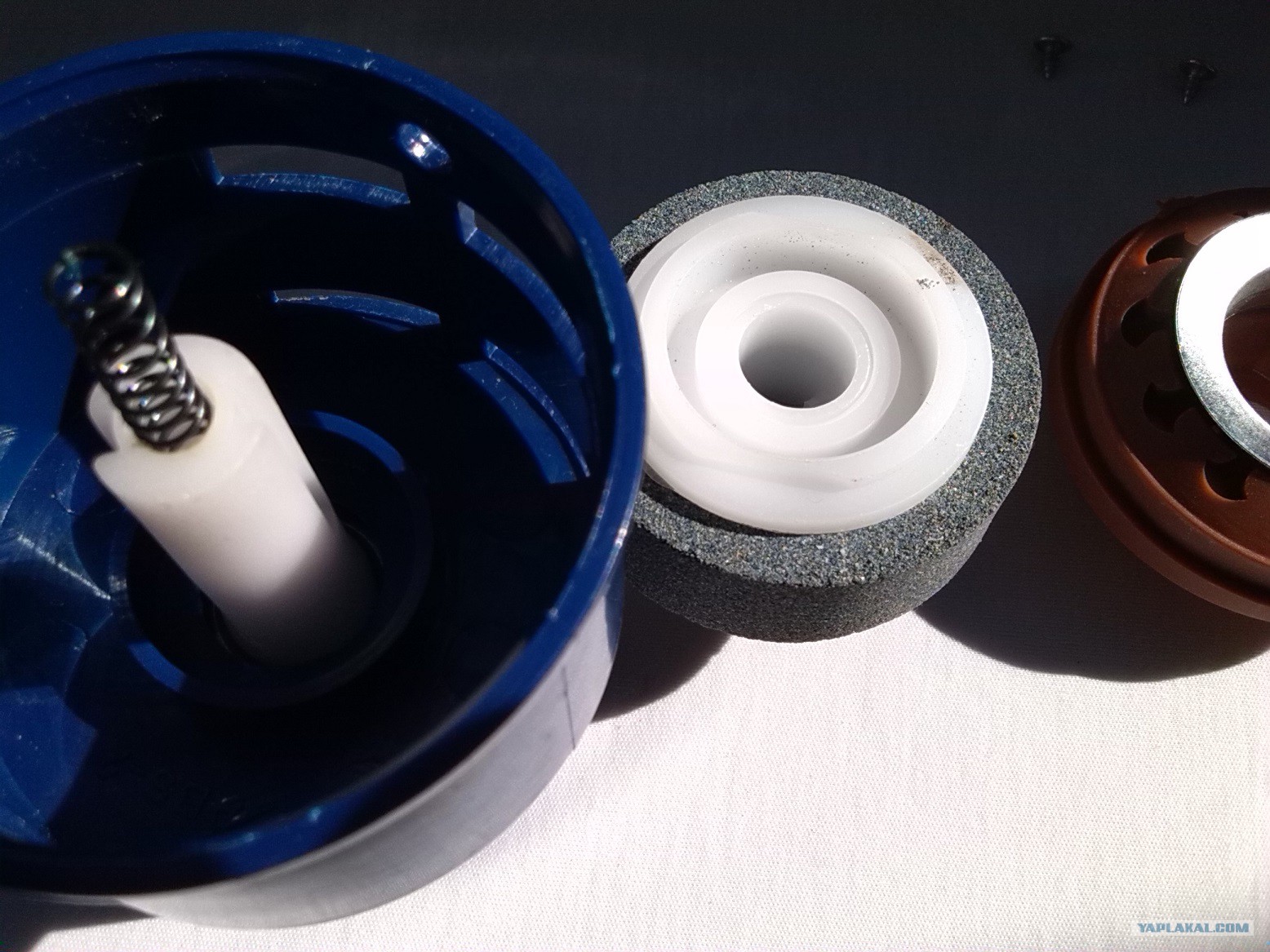

Разбираем голову, для этого откручиваем втулку она с левой резьбой (!!!) и добираемся до камня. И опять натыкаемся на плотную посадку. Камень сидит на опорной гайке как влитой. Кстати на теле втулки есть два непонятных шлица 19.6мм и также непонятный шлиц под плоскую отвертку есть на торце. Первое, что приходит на ум: это для регулировки и компенсации износа круга, впоследствии оказалось ни на что это шлиц не влияет

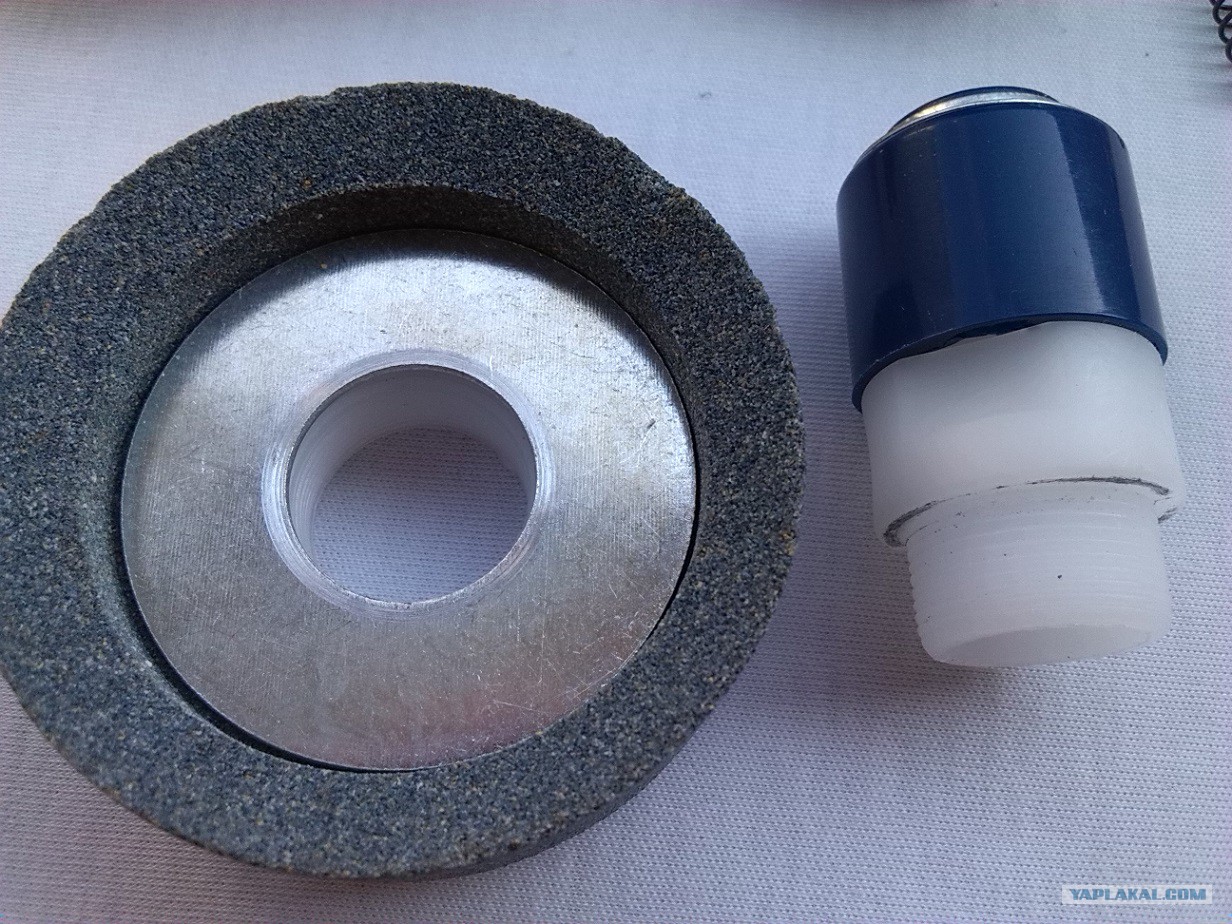

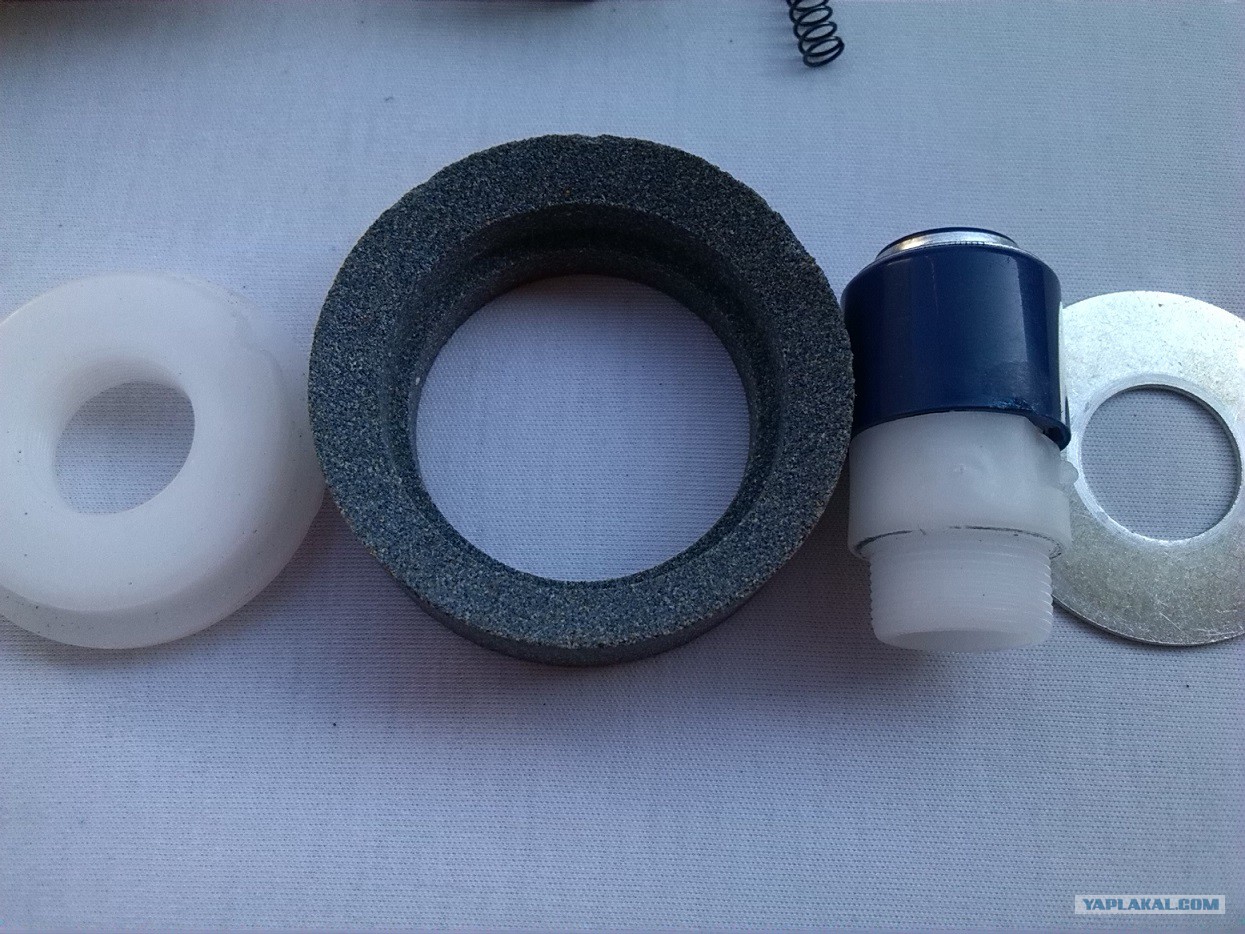

Как видим голова состоит из гайки, собственно камня, втулки и широкой шайбы. Гайка имеет проточку под внутренний диаметр камня. Снизу гайка, неизвестно зачем, имеет два шлица 33,7мм.
Круг абразивный имеет характеристики 58х40х18.5 зерно 100, легко гуглится и имеется в продаже в России, стоит около 75 рублей (на том же али за него просят от 400 рублей). На ощупь негрубый, скорее бархатный

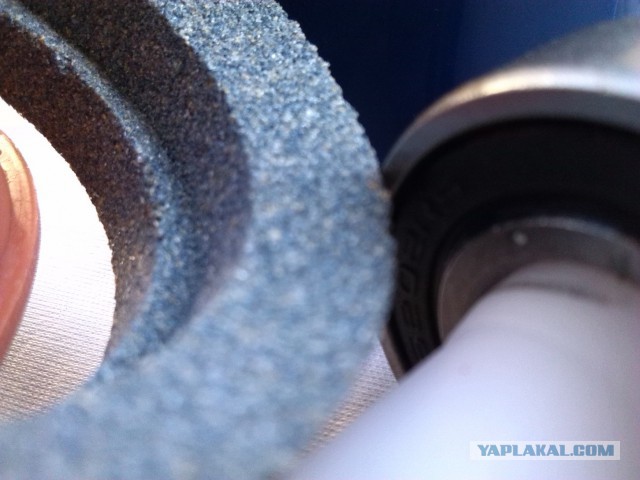

Круг поближе, видна грубоватая поверхность, но геометрия выдержана вполне недурно, штангенциркуль показывает разбег параметров плюс/минус 0.15мм, подвешенный на волоске круг звонко отзывается на удар

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:31

Перейдем собственно к подключению (фотка с просторов)
По задумке производителя к насадке требуется дрель с шейкой под ручку диаметром 43мм и с патроном имеющим диаметр менее 43мм (рекомендуется ключевой патрон, быстрозажимной имеет больший диаметр).

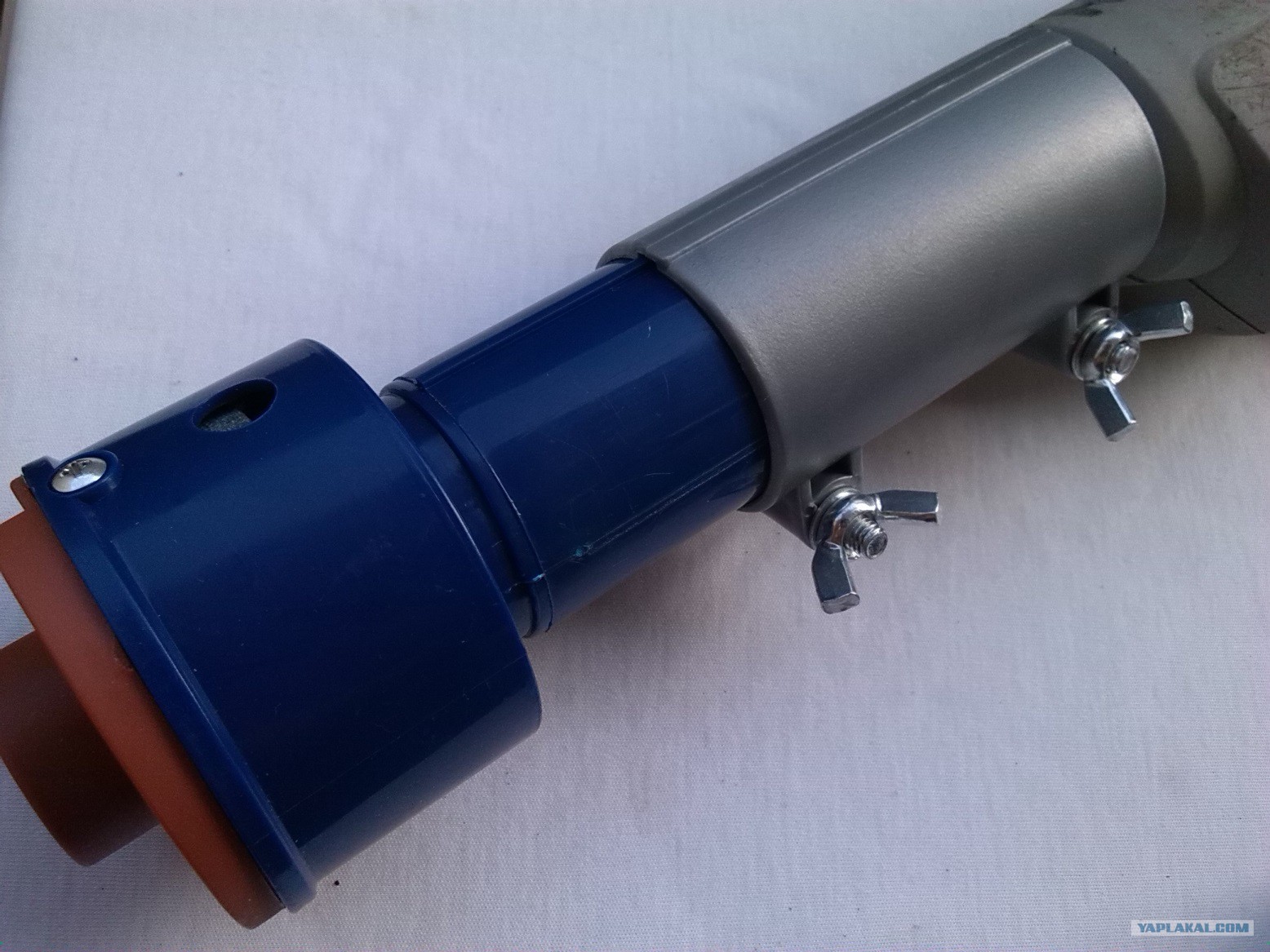

Затем на шейку дрели одевается муфта, притягивается барашком к дрели, и сверху надевается само устройство, кулачки патрона при этом оказываются в конусном углублении на заглушке, и после этого устройство притягивается другим барашком на муфте.
Сразу скажу способ идиотский: дрель постоянно буксует, кулачки патрона разбивают заглушку и постоянно держать все это хозяйство на весу утомительно

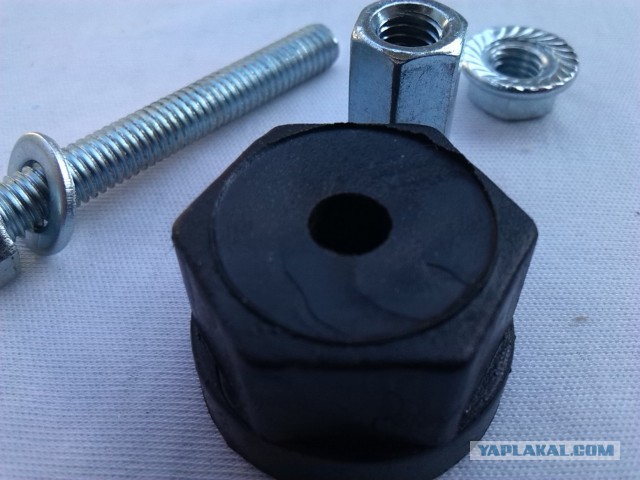

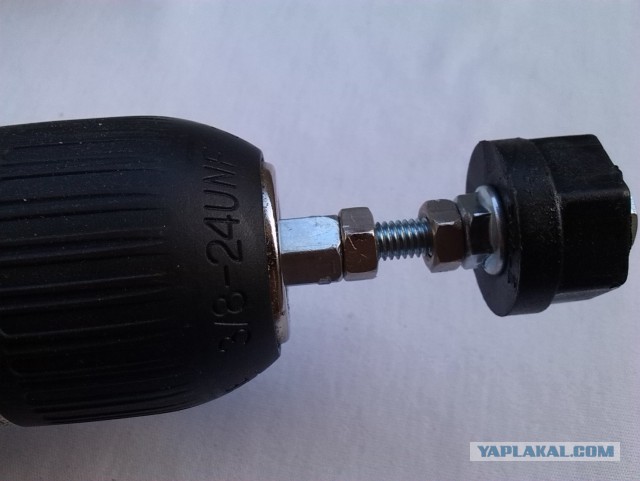

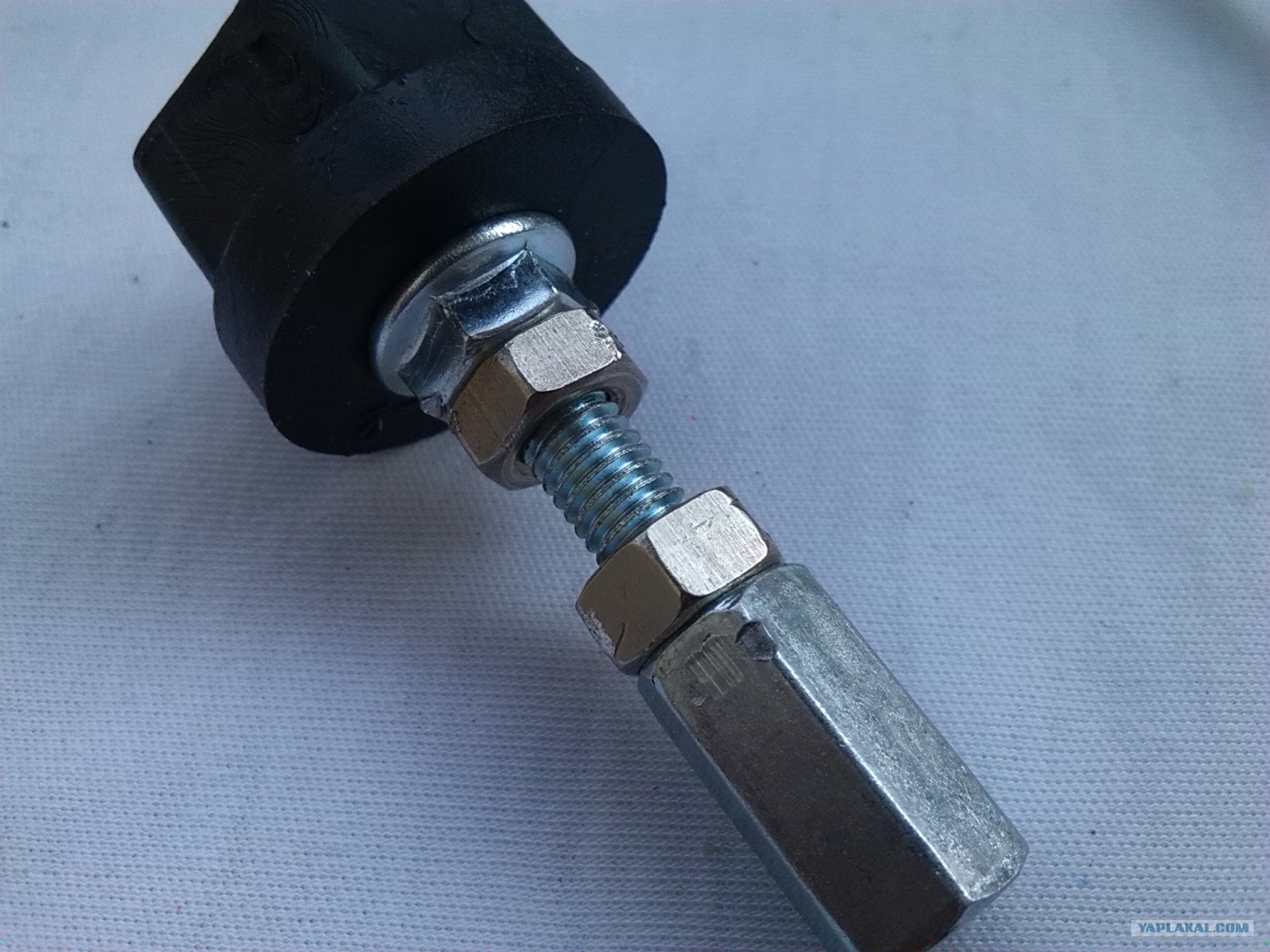

Сверлим в заглушке отверстие 6мм, берем болт М6х45, несколько простых гаек, гайку с фланцем и муфту резьбовую соединительную (она же удлиняющая гайка) М6х24

Свинчиваем, затягиваем без фанатизма ибо заглушка сплющится и не влезет в свое шестиугольное место, оба соединения нужно законтрагаить иначе отвернется. Хорошо видно насколько плох материал в современных метизах - после затягивания остались следы на гранях

Зажимаем привод в дрель, пришлось заменить патрон на 13мм, родной патрон на 10мм оказался тесноват для резьбовой втулки

Общий вид готового устройства, для удобства дрель нужно будет зажать в стойке для дрели или слесарных тисках, в крайнем случае коленями, одной рукой давим курок дрели, второй держим сверло.
Не забываем выставить средние обороты (не более 1500об/мин) и правое вращение

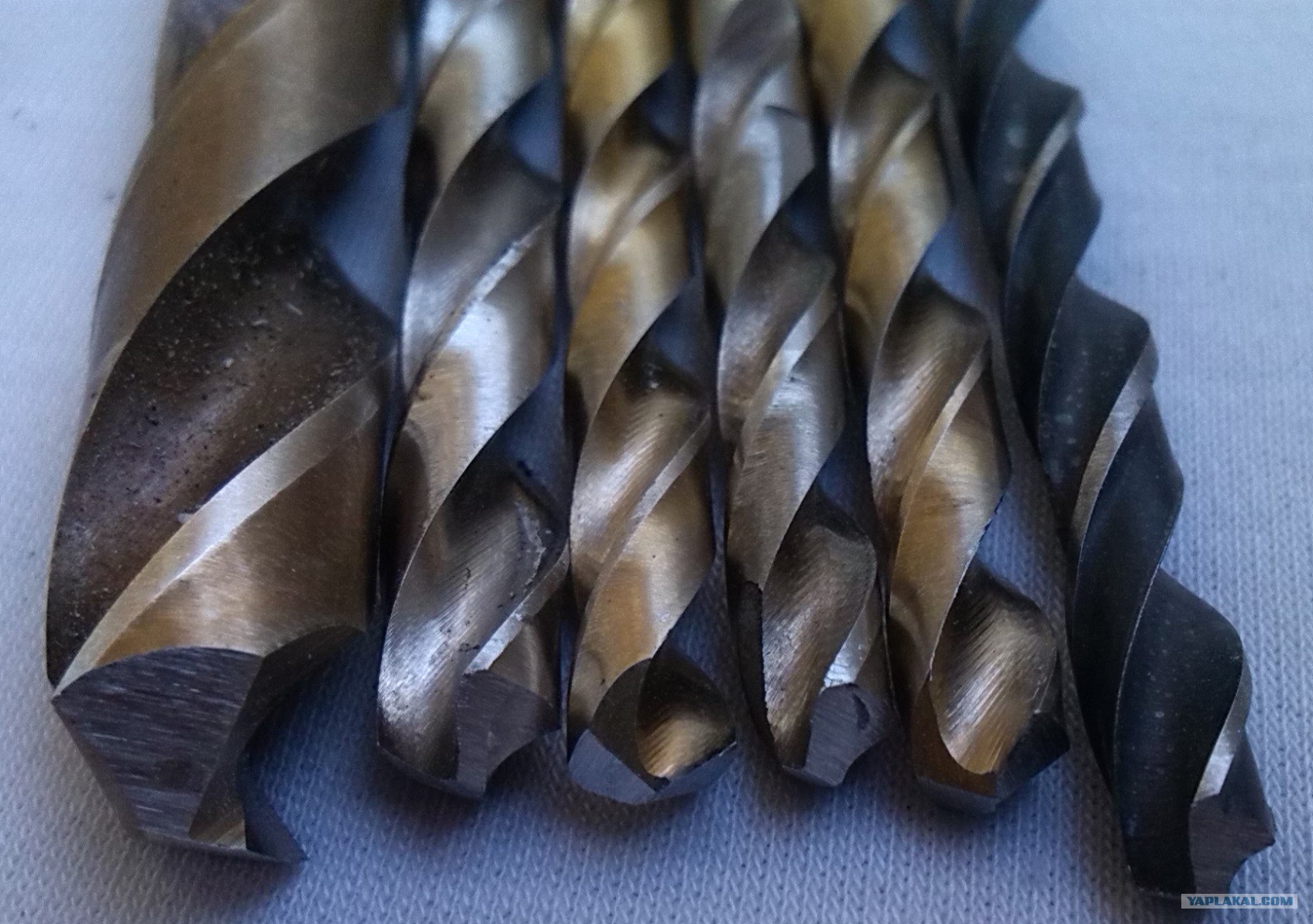

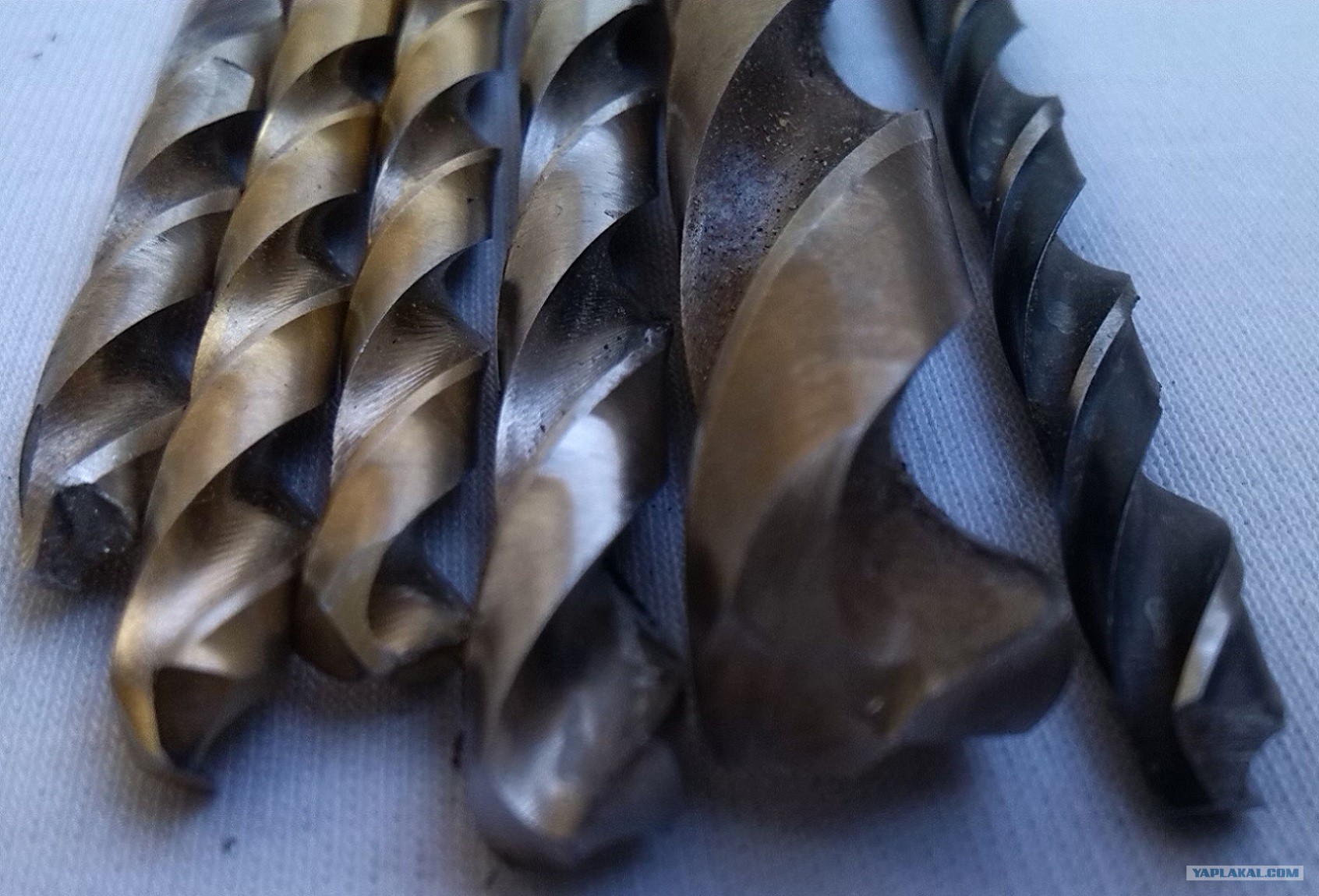

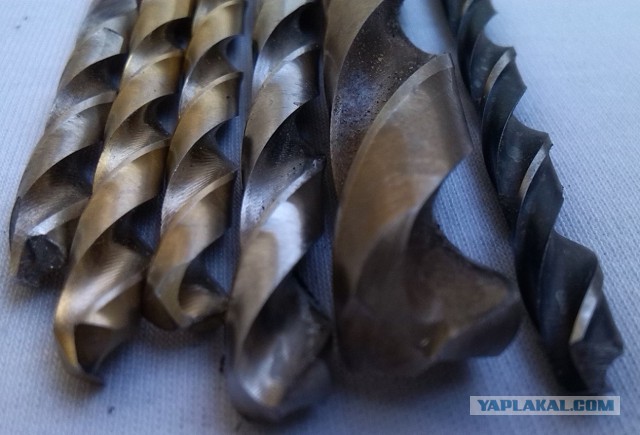

Найденные дома первые пациенты на заточку 4, 5, 6, 10мм. У всех сталь якобы Р6М5 (инструментальная быстрорежущая), которые желтые сверла это не нитрид титана, а китайская косметика под такое покрытие. Черное - советское.
Держать пальцами сверло оказалось утомительно, я использовал старый патрон. По инструкции полагается вставить сверло в свой колодец, совместить с позиционером и слегка надавив начать заточку, после 2-3 секунд повернуть по часовой стрелке на угол 20 градусов и еще точить 1-2 секунды, после чего повернуть сверло на 180 и повторить заточку для второй кромки. важно держать сверло ровнее и не допускать проворачивания, также нужно стремится к одинаковому усилию и времени заточки иначе одна и двух кромок окажется переточенной и вершина уйдет с оси сверла.
Такое сверло будет гулять, разбивая отверстие

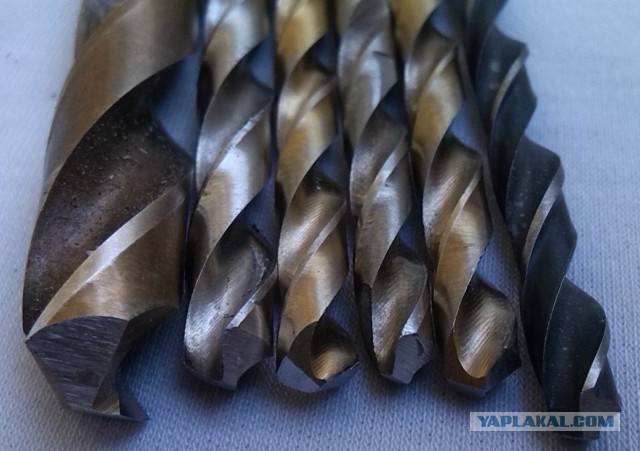

Конечный результат
Прецизионность тут и рядом не была. Судя по глубоким рискам, камень грубоват для заточки, хотя насколько мне известно на заводах после заточки режущие кромки еще и полируют для легкого отвода стружки, но для рукожопа это особо некритично. Точно замерить углы при вершине как и переднего и заднего углов возможности у меня нет. А как советуют проверять сверло прикладывая вершину к внутренней складке расслабленного указательного пальца считаю грубо и неточно. Нам самое главное - чтобы костюмчик сидел.

Самое интересное - сверла стали острыми, но для закрепления результата, за неделю было переточено около 250 сверл с работы собранных за год (я работаю на производстве ПВХ-окон, сломанные и тупые сверла собираем в коробочку на металлолом, а на складе получаем новые). Сборщики заметили разницу, заточенные сверла ненадолго порядка 50-70 отверстий в металл 1-4мм лучше новых, потом разница уже незаметна, в пластике отверстия круглые как надо, в алюминии края также ровные.
Монтажники отметили "агрессивность" сверл в первые засверливания, в толстый металл сверло как бы вгрызается, порой приводя к остановке дрели, потом также как и у цеховых сравниваются с новыми, но сверлят все равно быстрее.
Я думаю это из-за более острого чем 118 градусов угла, по металлу стружка выходит тонкой мягкой ленточкой. Мелкие (от 4мм и меньше) сверла точит хуже, по стали заточенное сверло гуляет в начале работы.

Пробег 200+ сверл, появился скрежет, возрос момент - дрель все чаще грелась.
Виной всему оказалась кольцо-упор для сверл, от работы оно просто съехало со своего места, пара капель клея и посадка кольца обратно - скрежет исчез, но частицы круга успели погрызть крышку изнутри

Круг заметно износился, но это всего скорее от попыток заточки сверл с выкрошенными кромками, которые желательно поровнее предварительно наждаком обточить.
Внутри есть тонкий песок, втулка обзавелась концентрическими царапинами. Ни осевого ни радиального люфта так и не появилось, вал сидит на своем месте как приклееный и вращается без заеданий

Это сообщение отредактировал Hexuss - 20.08.2016 - 21:50

Итог.
Устройство вполне оправдывает свою цену (600-650 рублей), 200+ сверл за неделю диаметром от 4 до 10мм это сэкономленные порядка 6-8 тысяч рублей, а на эти деньги можно купить станочек посерьезнее.
Повторюсь, мы эти 250 с лишним сверл собирали больше года.
Вполне возможно мне попался такой неплохой экземляр - не с чем сравнить и рискну предположить о неповторяемости каждого изделия на это указывает низкая цена, и другому запросто попадется ну совсем брак, который и 10 сверл не перенесет.
Думаю такая сверлоточка будет полезна в копилке инструментов домашнего рукожопа, нетребовательного по определению к прецизионности получаемых отверстий, все таки разговор идет о домашней мастерской, а не металлобрабатывающем производстве.
Сортировка сверл перед заточкой и бережное обращение будут залогом долгой работы.

PS На работе на этот девайс уже смотрят почти как на кормильца, руководство не знает и не надо чтобы знало, а то заставить все сверла точить. Мужики пока пользуют переточеные мною сверла, из-за чего часть новых сверл из заначек уже ушла на сахар с печенюшками. Завтра еду к отцу попробую заточить его старые тупые советские сверла, потом отпишусь.
