Всем привет! Шесть дней назад, после шашлычка, моя любимая заявила, что ей не нравится мыть посуду холодной водой из бачка, да ещё и льётся она самотёком. Да и крыша на веранде течёт и вообще – раз уж нам не грозит куда-нибудь поехать в этом году (большая покупка, с финанасами траблы) – то я просто обязан привеcти в порядок нашу дачу. Ну как дача, домик в садовом товариществе. Ну как домик, конура на 30 м2.))) Строился домик в семидесятых годах, в эпоху дефицита всего, включая и стройматериалы. Короче – из говна и палок. Крышу поправил ещё вчера, содрал старое железо, промазал мастикой, настелил новое, промазал стыки и пришурупил, ничего интересного.
Общий вид на кладовку. На полу лежит система водосбора, о ней будет позже… Значительно позже)))

Руко#опим водоснабжение

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
OblomovUfa
31.05.2015 - 20:48
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Решили освободить кладовку под ээээ, инженерное оборудование. Да, пусть будет инженерное оборудование.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:49
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Каков общий план? Имеем скважину диаметром 200мм. и глубиной 6 метров. Сейчас вода стоит в 30 см. от поверхности земли. К середине июня скважина пересыхает полностью. Значит водоснабжение из скважины возможно только до середины лета и без накопительной ёмкости не обойтись, но запасти воду до сентября возможности нет, значит нужно обеспечить сбор дождевой воды. Примерно прикинув расход воды, решено, что бак на полтора куба будет оптимален в соотношении объём/расход/занимаемое место.
Глаза боятся, муж делает.


Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:49
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Прикручиваем насос к гидрачу, к списанному гидрачу, траблы с баблом ещё не решены…

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:50
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92

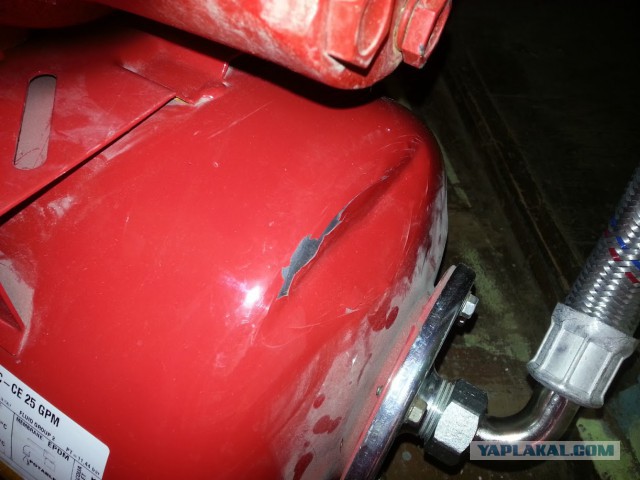

А вот и причина списания – помяли при транспортировке. Но бак целый. И халявный!) Работаю снабженцем в сети магазинов по водоснабжению.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:51
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Собираем всасывающую линию. Грязевой фильтр, хотя вода идёт чистая, но бережёного и б-г бережёт. Обратный клапан и американка для простоты консервации системы на зиму.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:51
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Примеряем… Впритык. И гидрач будет необслуживаемый. Ну так-то я планировал его обслуживать дважды в год, при запуске и консервации, но… Сука, гидрач необслуживаемый…

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:52
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Прикручиваем блок автоматики. Реле давления не будет, автоматика работает по протоку и когда проток менее двух литров в минуту – отключает питание насоса. Сука, гидрач необслуживаемый…

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:53
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Сверлим отверстия. Я уже говорил про гидрач? Так вот – он необслуживаемый. Прям свербит эта мысль.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:54
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
-А мы можем сюда поставить унитаз?
-Унитаааз?..
-Ну я так и сказала)))
-Это способ выиграть время для раздумий))) Давай примерим)
…и гидрач становится обслуживаемый!


Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:54
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Всё, от сердца отлегло, размечаемся под магистраль, ставим кронштейны…

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:55
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
До недавнего времени презирал полипропиленовые краны. Пока не столкнулся с необходимостью оплачивать латунные краны из собственного кармана))) Внутренняя борьба длилась не долго) При цене за ПП кран в три раза ниже латунного. Но сетевой кран поставил таки латунный, не люблю сюрпризы.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:55
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Паяем всасывающую линию до скважины. Зелёная краска старая, там был щит на котором висел умывальник. А вот фундаменту пизда. Насколько окончательная и насколько бесповоротная – узнаю в следующие выходные, когда буду копать каналюгу, сейчас даже думать об этом не хочу.
Кстати, сбор дождевой воды позволит остановить процесс размывания фундамента.


Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:56
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Раньше насос стоял на удалении от скважины, шланг решил не резать, а просто аккуратно уложить. Отрезать всегда успею. На стыке ПП и шланга американка, так же для простоты консервации.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:57
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92

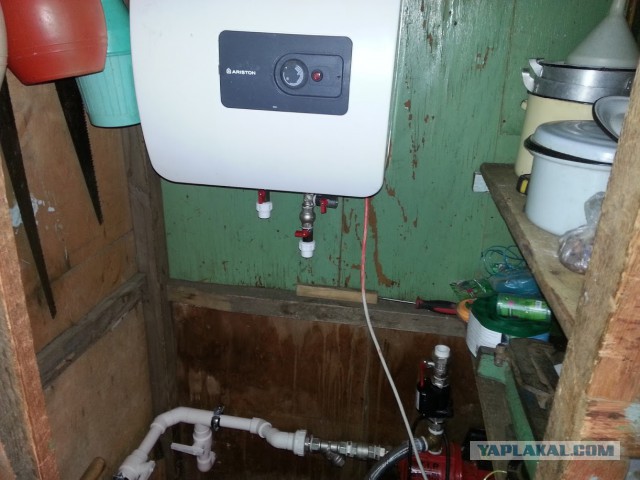

Пока остывает паяльник собираем сервисную группу для водонагревателя и привешиваем его.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:58
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Паяльник ещё горячий. Значит соберём электрику в блоке автоматики.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:58
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Довольно интересно реализовано заземление. Вот так вот я во фразе «через жопу» опечатался. Знал ли я об этом? Знал. Но финансовые проблемы всё ещё не решены.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 20:59
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Паяльник остыл. Меняю насадки. Паяю подающую магистраль. Каморка маленькая, жарко – жуть.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 21:00
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92

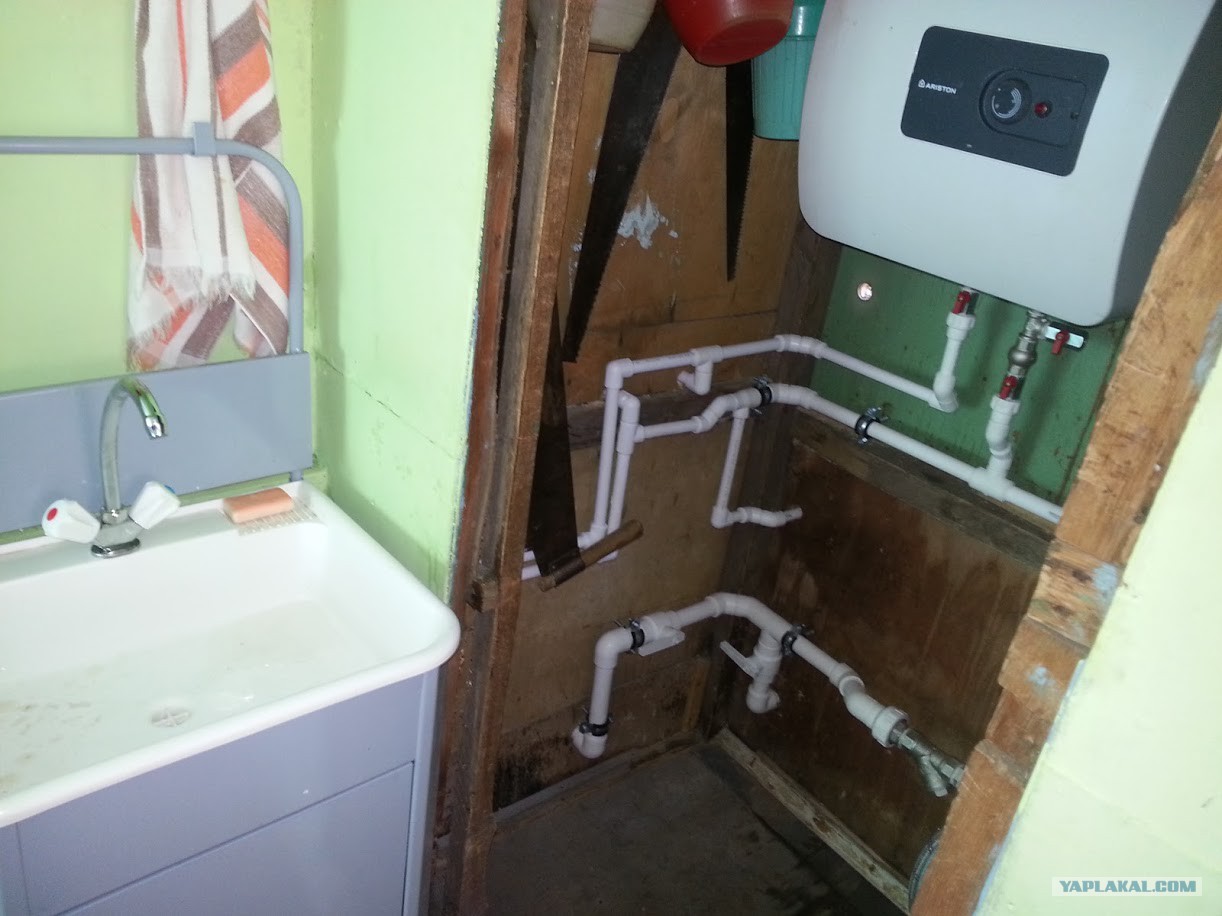

…и дорисовываем сову. Солнце сместилось и начало поджаривать именно мою стену, ещё и жар от паяльника, я просто забыл делать фото.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 21:00
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Личинка душевой. Поддон ещё даже не куплен.

Руко#опим водоснабжение

[^]
OblomovUfa
31.05.2015 - 21:01
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92

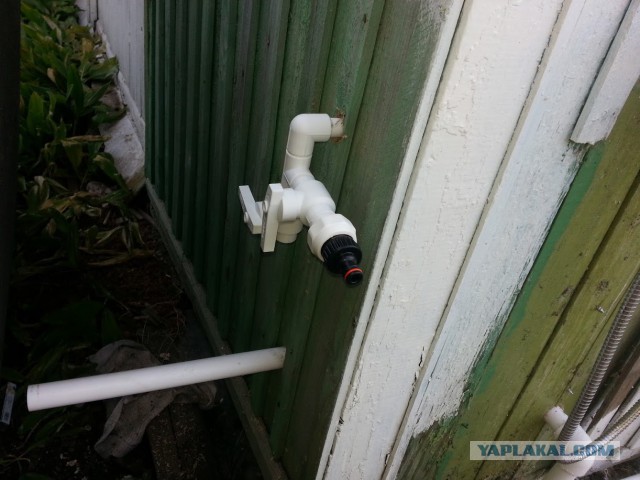

Вывод на полив и кран для разводки полива по участку. Ниже всасывающая труба от бака, который приедет только в следующую среду, в общем – следующие выходные ожидаются насыщенными))) Меня ждёт монтаж и обвязка бака, траншея под канализацию, выгребная яма, монтаж системы сбора дождевой воды…

Добавлено в 21:02
Смета? Как таковой её нет, напоминаю, работаю в профильном магазине и наверняка вас не интересует цена по которой это приобрёл я. Железо и ПП, что забрал и использовал вышло на 13 686р. Насос и водонагреватель у меня были. Гидрач вообще даром достался. Просто приведу розничные цены: Насос 4 450р., водонагреватель 6 380р., бак АТН 1 500 (горизонтальный, чёрный) 15 500р. Система сбора дождевой воды около 8 000р.(она ещё не доукомплектована и точной цифры нет). Итог в районе 48 000р. Спасибо за внимание)

Руко#опим водоснабжение

[^]
Школото001
31.05.2015 - 21:06 [ показать ]
-86
antichurka
31.05.2015 - 21:11
3
Статус: Offline


Приколист

Регистрация: 25.11.13
Сообщений: 331
скажи пожалуйста, я просто не понял, а вот на выходе из насосной станции у тя чо там за электронная приблуда, и зачем она?
и еще один вопрос, ну я не волшебник, я тож щас рукожоплю водоснабжение, а почему ты не поставил коллектор там где у тя труба расходится между котлом и холодным снабжением?

Это сообщение отредактировал antichurka - 31.05.2015 - 21:13

[^]
OblomovUfa
31.05.2015 - 21:14
3
Статус: Offline


Шутник

Регистрация: 30.03.14
Сообщений: 92
Цитата (antichurka @ 31.05.2015 - 21:11)
скажи пожалуйста, я просто не понял, а вот на выходе из насосной станции у тя чо там за электронная приблуда, и зачем она?

Защита по "сухому ходу". Или контроллер протока. Там стоит геркон и снимает показания скорости вращения крыльчатки, если скорость вращения ниже чем при протоке 2л./мин. питание выключается.

[^]
antichurka
31.05.2015 - 21:15
1
Статус: Offline


Приколист

Регистрация: 25.11.13
Сообщений: 331
Цитата (OblomovUfa @ 31.05.2015 - 21:14)
Цитата (antichurka @ 31.05.2015 - 21:11)
скажи  пожалуйста, я просто не понял, а вот на выходе из насосной станции у тя чо там за электронная приблуда, и зачем она?

Защита по "сухому ходу". Или контроллер протока. Там стоит геркон и снимает показания скорости вращения крыльчатки, если скорость вращения ниже чем при протоке 2л./мин. питание выключается.

а разве в насосной станции это по дефолту не установлено?

[^]
