Строим верстак по мотивам Рона Полка (часть 2)
[
Версия для печати
]
Страницы:
(9)
1
2
[3]
4
5
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
whatze
6.01.2018 - 03:56
[
показать
]
2
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
С другой – кладем большие плоские шайбы и затягиваем барашковые гайки. Это наш механизм сращивания половинок столешницы в единую плоскость (рис. 51).
[
^
]
whatze
6.01.2018 - 03:56
[
показать
]
2
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Ниже сквозного отверстия под болт (сейчас – выше, поскольку короб вверх ногами), коронкой сверлим отверстие, в которое легко проходит шайба с барашковой гайкой (рис. 52).
[
^
]
whatze
6.01.2018 - 03:56
[
показать
]
2
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
И фрезеруем канал, соединяющий большое и малое отверстие, получая что-то типа замочной скважины (рис. 53).
[
^
]
whatze
6.01.2018 - 03:57
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Теперь можно приподняв одну из столешниц, пробросить гайку с шайбой сквозь эту скважину – и она под собственным весом опустится точно в нужное положение – останется только затянуть барашек (рис. 54).
[
^
]
whatze
6.01.2018 - 03:57
[
показать
]
0
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Прикидываем сетку для перфорации. Это не окончательный вариант, просто чтобы знать где можно, а где нельзя размещать остальное оборудование (рис. 55).
[
^
]
whatze
6.01.2018 - 03:57
[
показать
]
0
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367

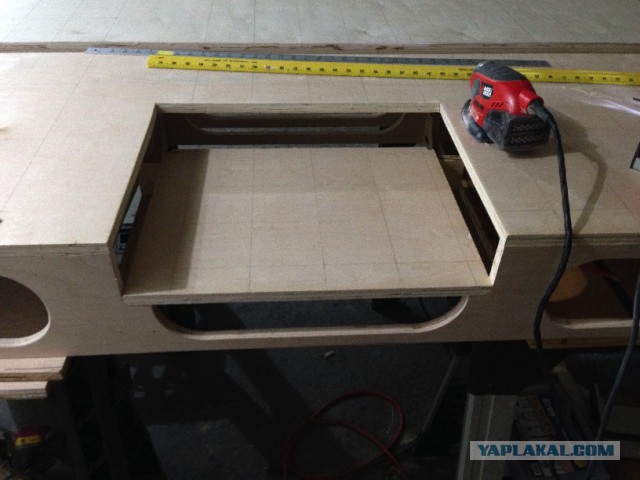

С помощью лобзика грубо выпиливаем в верхней панели нишу для размещения торцовки (рис. 56).
[
^
]
whatze
6.01.2018 - 03:58
[
показать
]
0
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Выпиливаем по размеру и устанавливаем подпорку под панель, на которой будет стоять пила (рис. 57).
[
^
]
whatze
6.01.2018 - 03:58
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
И ставим эту самую панель – изготовленную из выпиленного из верхней панели стола обрезка фанеры (рис. 58).
[
^
]
whatze
6.01.2018 - 03:58
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
С помощью лобзика и рашпиля делаем выемки в боковых деталях – они нужны чтобы пила прошла по габаритам, а также будут служить элементами замка для съемной верхней крышки (рис. 59).
[
^
]
whatze
6.01.2018 - 03:58
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367

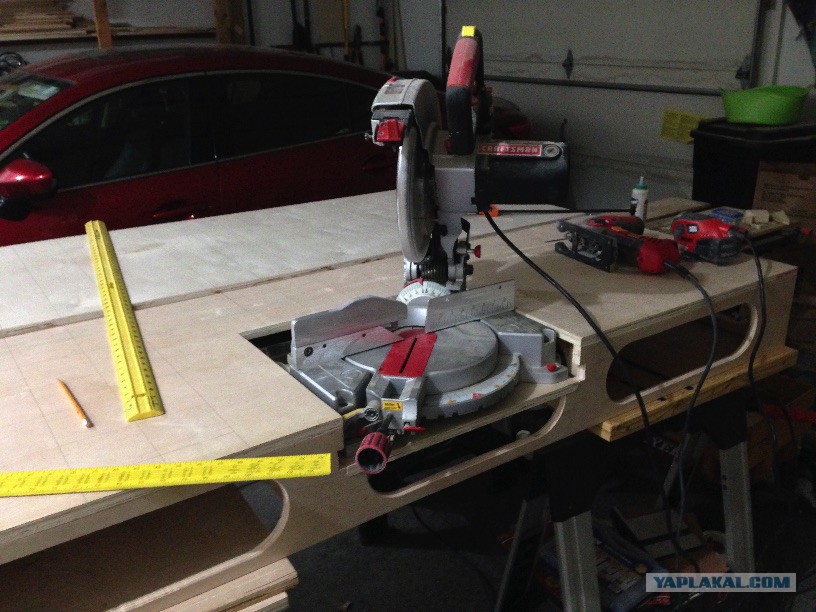

Прикидываем, как пила встает на место. Убеждаемся, что все ровно и все крутится как надо в плане поворота и наклона пильного диска. Последний раз проверяем, чтобы плоскость рабочего стола пилы совпадала с плоскостью стола (рис. 60).
[
^
]
whatze
6.01.2018 - 03:59
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Временно все разбираем и по линейке фрезеруем нишу в окончательный размер – чтобы все было ровно и красиво (рис. 61).
[
^
]
whatze
6.01.2018 - 03:59
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367

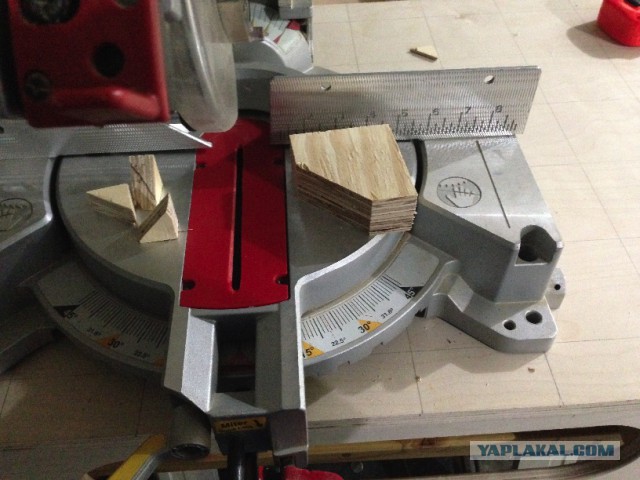

На торцовке выпиливаем косынки из обрезков сосновой фанеры (рис. 63).
[
^
]
whatze
6.01.2018 - 03:59
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Приклеиваем их к нижней поверхности верхней панели стола, сверлим и зинкуем отверстия под шурупы (рис. 64).
[
^
]
whatze
6.01.2018 - 04:00
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
И временно стягиваем саморезами – пока не высохнет клей. Потом саморезы надо будет выкрутить, и при желании заменить их на штифты, рассверлив отверстия под подходящий диаметр (рис. 65).
[
^
]
whatze
6.01.2018 - 04:00
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Получаются вот такие уголки, на которые будет опираться съемная крышка (рис. 66).
[
^
]
whatze
6.01.2018 - 04:00
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Крышку выпиливаем из березовой фанеры по размерам (рис. 67).
[
^
]
whatze
6.01.2018 - 04:00
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Примеряем по месту и размечаем скругления по уголкам (рис. 68).
[
^
]
whatze
6.01.2018 - 04:01
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Которые шлифуем по разметке с помощью дискового шлиф-станка (рис. 69).
[
^
]
whatze
6.01.2018 - 04:01
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Убеждаемся, что все встает как надо и выпиливаем деталь для передней панели съемной крышки – она должна без натяга, но и без качаний входить в выемки пазов (рис. 70).
[
^
]
whatze
6.01.2018 - 04:01
[
показать
]
2
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
С помощью распиловочника с кареткой выпиливаем шипы, под эти пазы (рис. 71).
[
^
]
whatze
6.01.2018 - 04:02
[
показать
]
2
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Примеряем деталь на месте, если надо – подгоняем в размер и шлифуем (рис. 72).
[
^
]
whatze
6.01.2018 - 04:02
[
показать
]
2
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
С задней стороны детали размечаем и сверлим отверстия под косой шуруп (рис. 73).
[
^
]
whatze
6.01.2018 - 04:02
[
показать
]
2
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Временно снимаем полку – иначе не подлезть (рис. 74).
[
^
]
whatze
6.01.2018 - 04:02
[
показать
]
1
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Устанавливаем крышку на место. Убедившись, что все как нужно, стягиваем струбцинами (рис. 75).
[
^
]
whatze
6.01.2018 - 04:03
[
показать
]
4
Статус:
Online
Ярила
Регистрация: 26.04.16
Сообщений: 5367
Залезаем под стол и там все скрепляем саморезами. Хорошо когда шурик с подсветкой! (рис. 76).
[
^
]
