Что бы сделать бас гитару дома. нужно всего лишь....

Будет текст и картинки. Не ломайте. Как закончу, сообщу.

Ну собственно говоря история началась до нового года. Жена решила попробовать новое хобби, поработать с деревом. Естественно подошла ко мне с этим вопросом. Ну типа инструменты ей нужны и всякое сопутствующее.
И вот тут надо признаться мы немного недопоняли друг друга. Она имела в виду всякие лобзики, пилки и шкурки. Но я понял это по своему и пустующий гараж затарил всякими фуганками, рейсмусами, лентопилами и торцовками. Тут ещё надо было учитывать что до этого момента в деревообработке я вообще не разбирался. Пришлось экстренно становится обладателем этих знаний. С инструментом получилось всё хорошо, за исключением циркулярки. Не берите циркулярку Ставр, дерьмо ещё то.

Это сообщение отредактировал Tormentor - 11.03.2025 - 12:59

Ну и вот когда мастерская была собрана, мою голову посетила шальная мысль, а не сделать ли мне гитару? И на то были причины. Всё крутиться вокруг этих, с 6 или 7 тонкими струнами. А вот нам басистам такого разнообразия не светит. Очень хотелось бас в форм факторе Explorer. Но приличных басов такой формы и нет, если только у Эпифона. Ну а мне как постоянному пользователю Warwick Corvette SS надо было палку не хуже.
Посмотрел видео на Ютубе. Вроде не сложно (о как я ошибался). Начал готовится к таинству изготовления бас гитары. Естественно начал с софта для проектирования. Ну тут только Компас, ибо сыну в техникуме преподавали и он мог хоть что то показать и рассказать. Естественно на этот компас я глядел как баран на новые ворота. Но оказалось не сложно, за месяцок разобрался досконально как этот набор глюков работает и что можно ожидать.

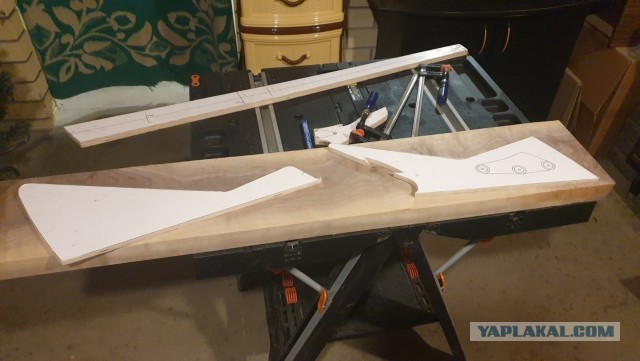

Ну вот и настало время действовать. Заказал в типографии в масштабе 1 к1 распечатать чертежи грифа и деки для последующего вырезания и приклеивания на фанеру. Что собственно говоря и сделал. Ну а дальше по контуру выпилил на лентопиле. Как тогда мне показалось всё прошло удачно (о наивный).

Картинка 2

Ну а дальше приложив шаблон деки к дереву обвёл и вырезал контур на лентопиле. После этого по этому же шаблону на фрезерном столе обгонной фрезой по шаблону привёл контуры 2х половинок деки к соответствию чертежам

Картинка 2

Картинка 3

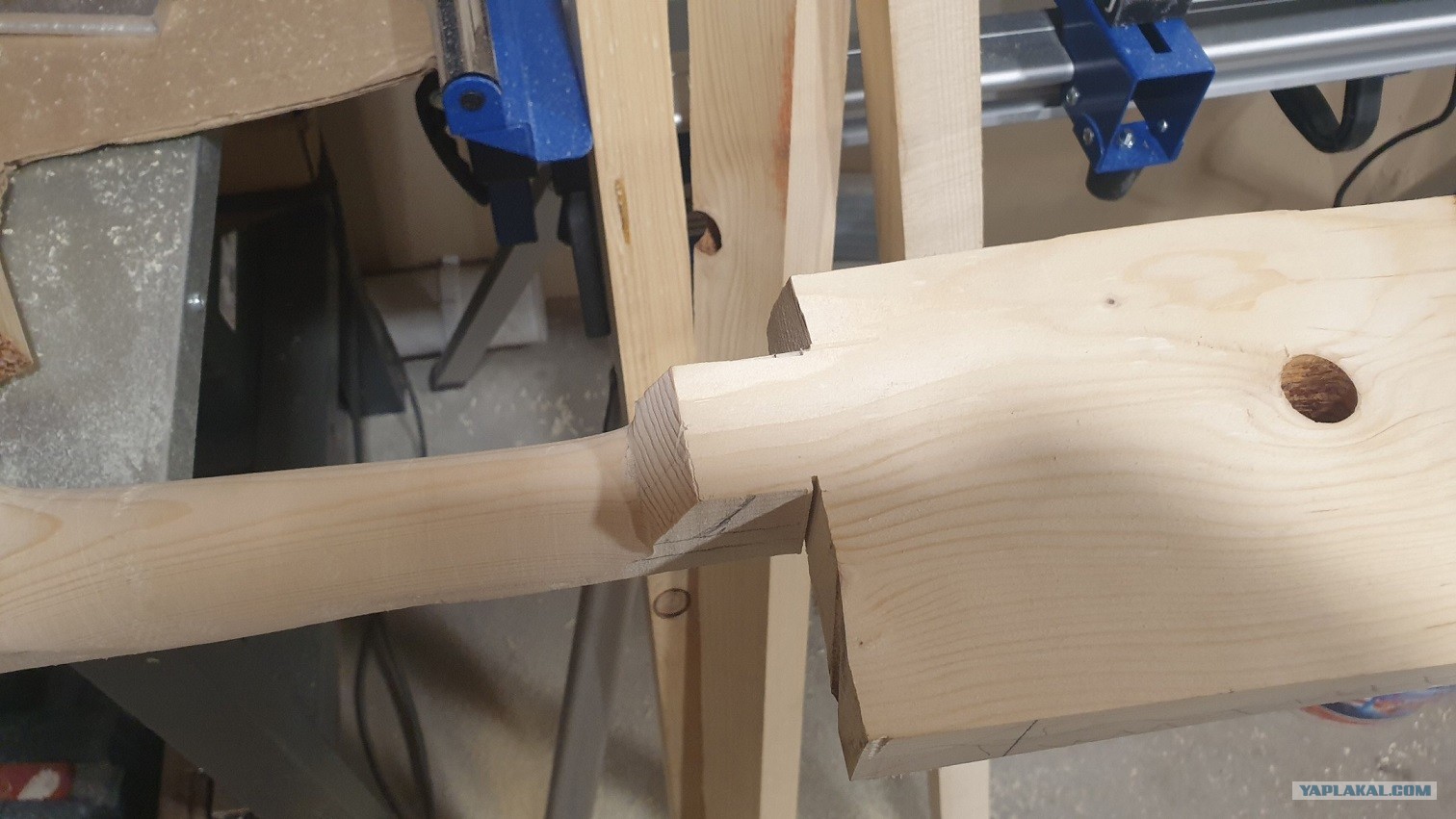

Гриф решил сначала сделать в тестовом варианте, из сосны. Он сложнее. Много всяких изгибов, размеры надо выдерживать точно, да и я ещё не такой скиластый столяр. И как выяснилось решение было оправданным.
После того как спустил в стружку 6 метровую доску и хоть что то получилось, при обмерах выяснилась очень неприятная вещь. Когда клеил вырезанный чертёж грифа на фанеру, бумага пропиталась клеем и её повело. Короче геометрия была нарушена к херам собачим. В таком виде продолжать было нельзя.

Картинка 2

Приближался новый год, и обстоятельства сложились так что надо было потратить определённую сумму. Решение всплыло из глубин сознания, купить станок ЧПУ. Тут повезло, со скидкой нам отдали станок с полем 1200 на 650 по цене станка с полем 600 на 800.
Ну а дальше приехал станок, а вслед за ним и мастер, который и собрал, а потом и настроил его. Честно говоря на станок я тоже смотрел как баран на новые ворота. Но освоил быстро. Первым делом сделал жертвенный стол и купил прижимы для заготовок.


Это сообщение отредактировал Tormentor - 11.03.2025 - 12:28

Ну что же… настало время клеить заготовку для грифа. Как вы поняли из шаблона гриф будет сквозной. Для этого у меня были припасены доски бубинги и ятобы.

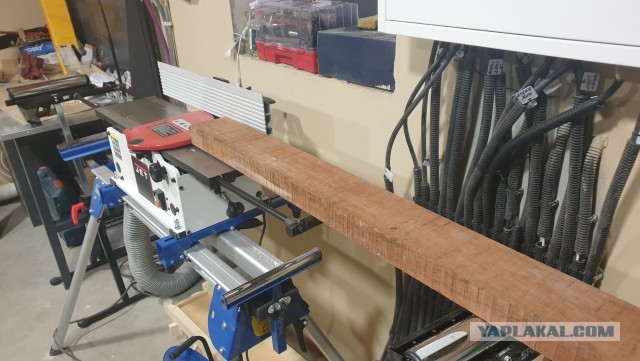

В дальнейших действиях по подготовке заготовки никаких секретов нет. Фуганок, рейсмус до нужного размера, циркулярка и опять рейсмус. Ну а дальше склейка при помощи струбцин.

картинка 2

картинка 3

Картинка 4

Картинка 5

Картинка 6

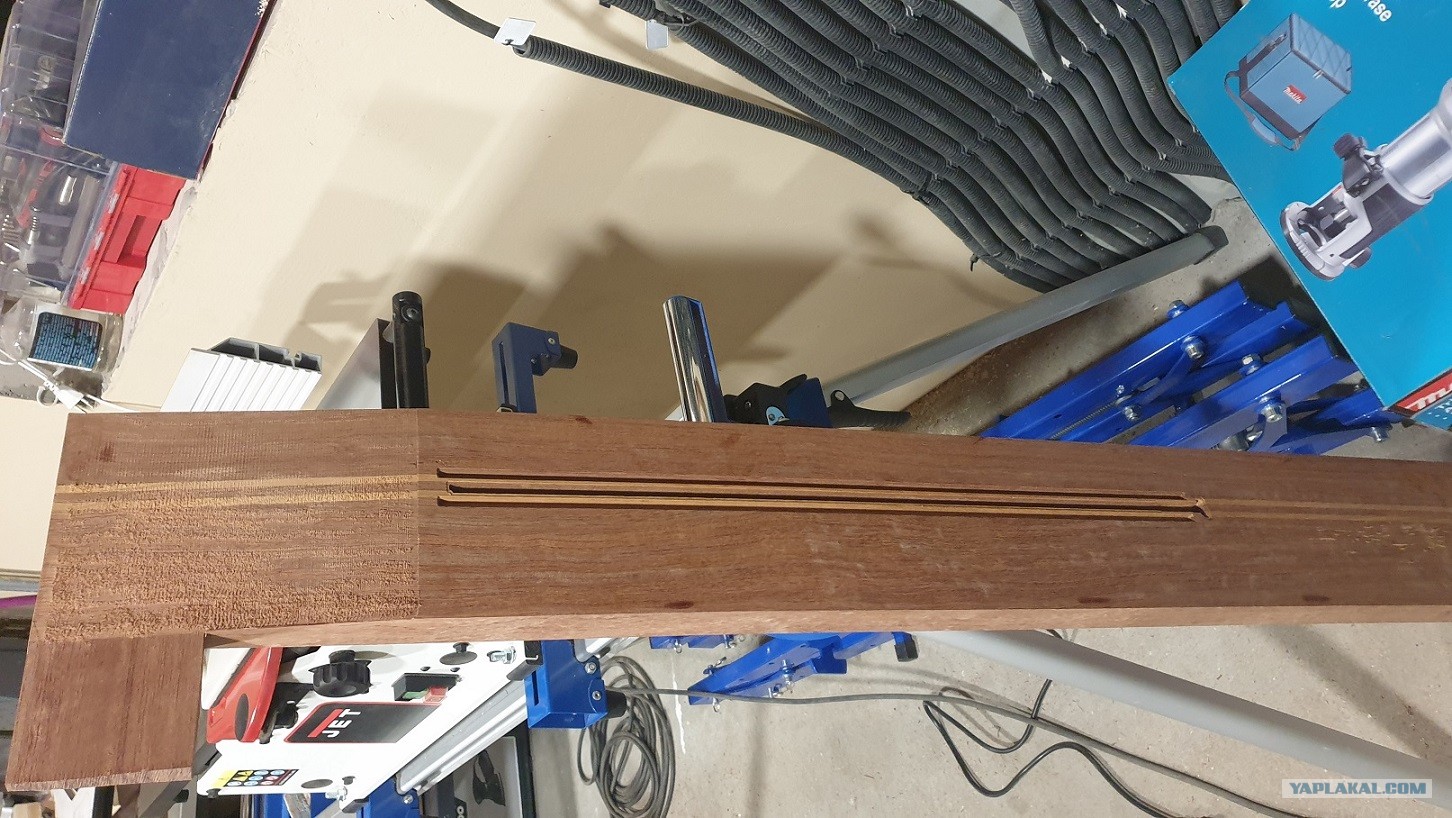

Ну вот заготовка и склеена. Нужно фрезеровать. Естественно начал с той стороны где будет анкер и стержни из углепластика для придания ещё большей прочности грифу. И вот тут приключилась жопа. Исправимо конечно всё, но неприятно.
А жопа заключалась в том, что когда для моего станка создаёшь программу в ArtCam, то на выходе получается несоответствие размерам заложенным в программу. И несоответствие в меньшую сторону. Есть даже подозрение что ArtCam больше для домохозяек, всякие картиночки выгравировать. Но никак про детали с серьёзными требованиями к размерам. В итоге так оно и вышло. В PowerMill всё нарезалось чётко. Но это будет чуть позже.

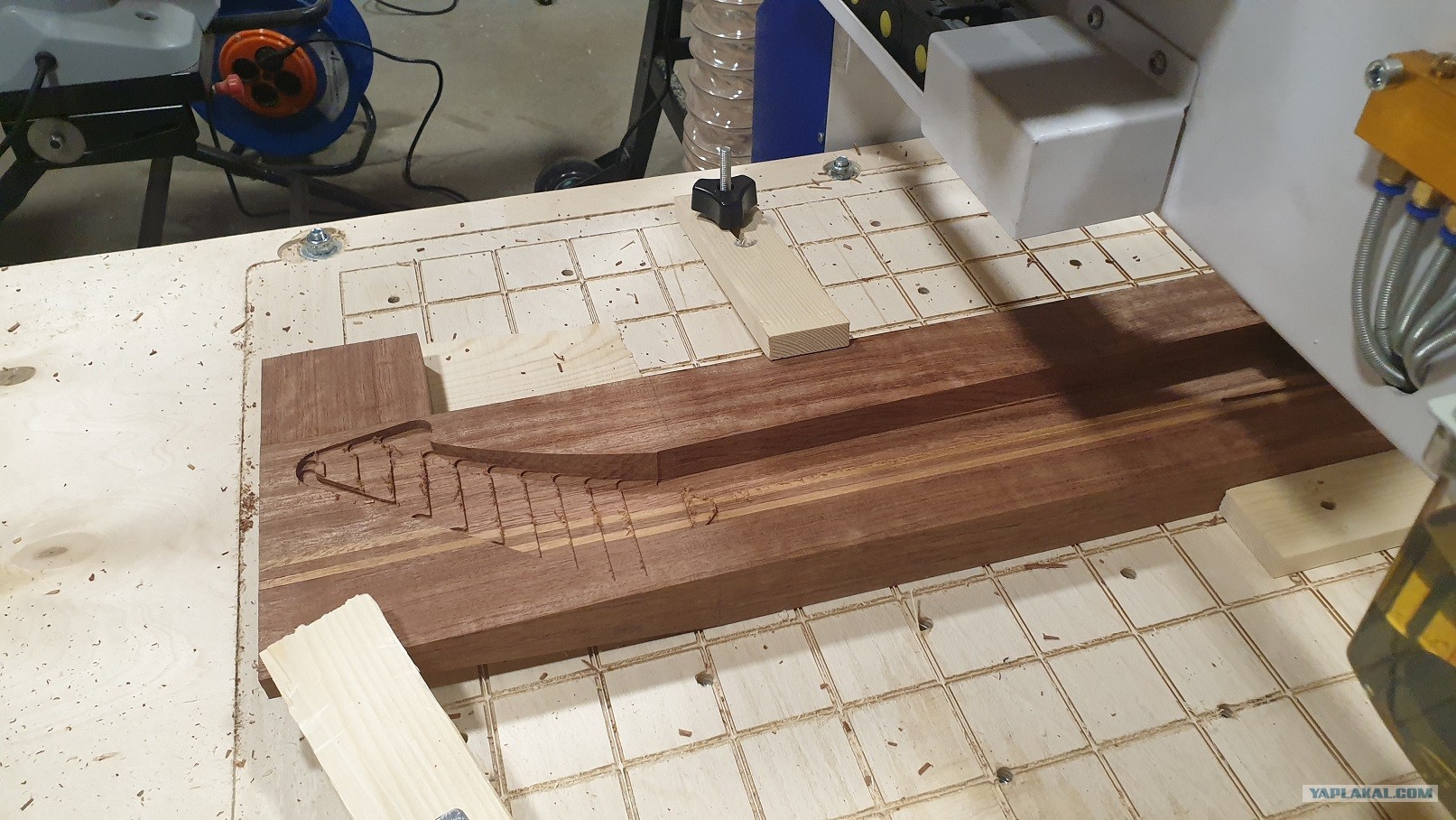

Фрезеровка скоса

Картинка 1

Учитывая неприятный опыт с ArtCam полез на зелёный сайт с целью посмотреть что там есть для написания Управляющих программ для ЧПУ. В итоге выбор пал на PowerMill. Конечно пришлось потратить недельку на изучение программы. Хорошо что видео на Ютубе полно. Правда есть одна беда с этими видео. Инфу доносят нужную, но с такой подачей и таким тоном, что тянет в сон))). Сделал пробную нарезку с последующим контролем размеров. Всё вышло чётко. Но решил подстраховаться и сделать пробный прогон по сосне. Всё вышло хорошо.

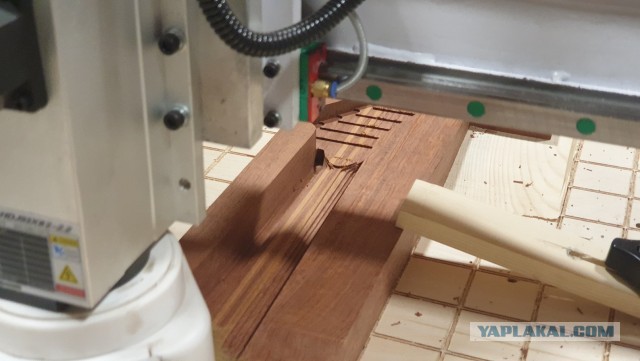

А потом настало время вырезать окончательный вариант. Спецификации грифа взял от Ibanez Prestige. Головка грифа тоже претерпела изменения во время проекта. Сделал наплыв как у гитар ESP.

Картинка 1

Картинка 2

Картинка 3

Картинка 4

Картинка 5
