59 фото.
Отсюда: http://fotografersha.livejournal.com/731706.html



Путешествие по Саяно-Шушенской ГЭС

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ТаганСармат
11.11.2015 - 19:49
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

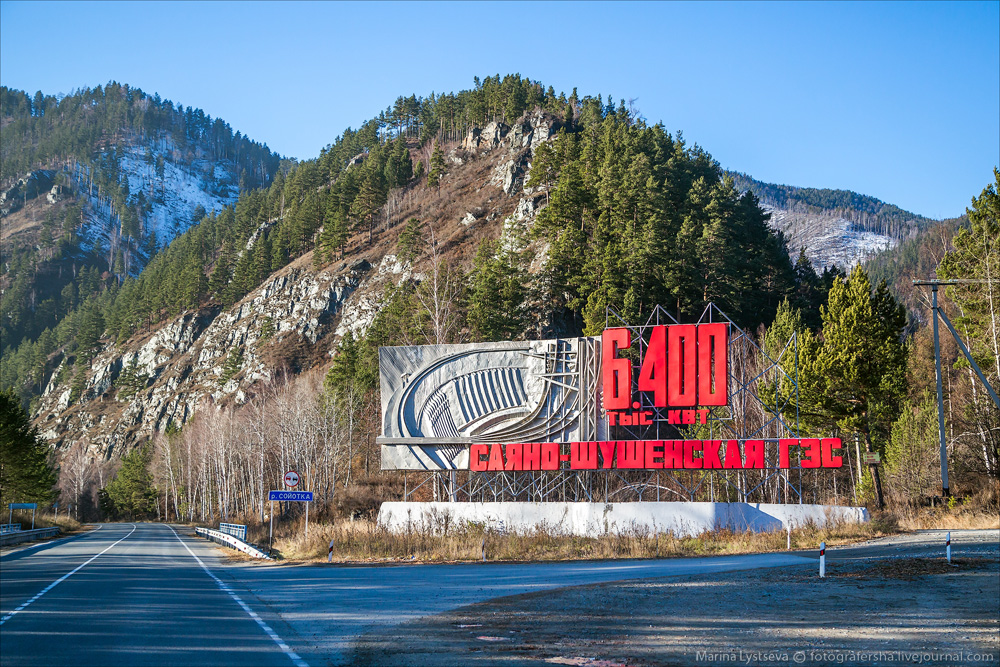

2. От аэропорта Абакан до поселка Черемушки, рядом с которым в 1963 году начали возводить СШГЭС, полтора часа езды.
После Саяногорска машин становится заметно меньше, дорога впереди заканчивается возле ГЭС, а дальше можно попасть только на гребень плотины по спецпропускам.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:50
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

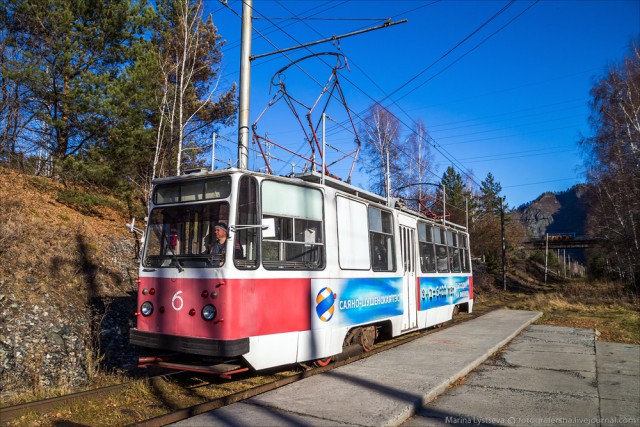

3. Из Черемушек, где живет большинство работников станции, до СШГЭС ходит бесплатный трамвай, отправляющийся каждый час.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:50
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

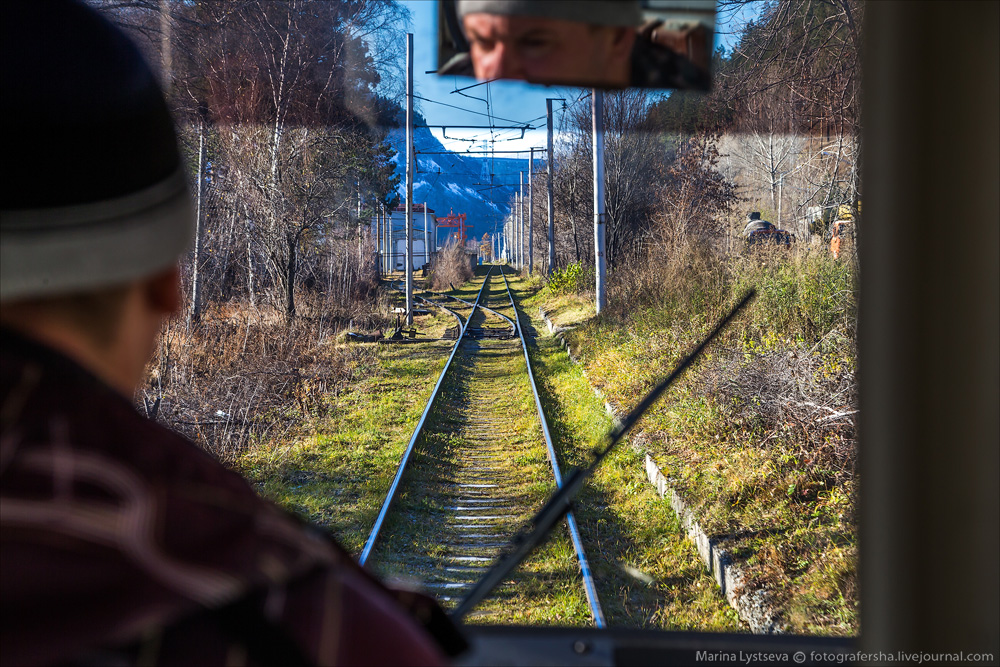

4. Время в пути по берегу Енисея занимает около 15 минут, расстояние от конечных станций - меньше шести километров.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:50
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

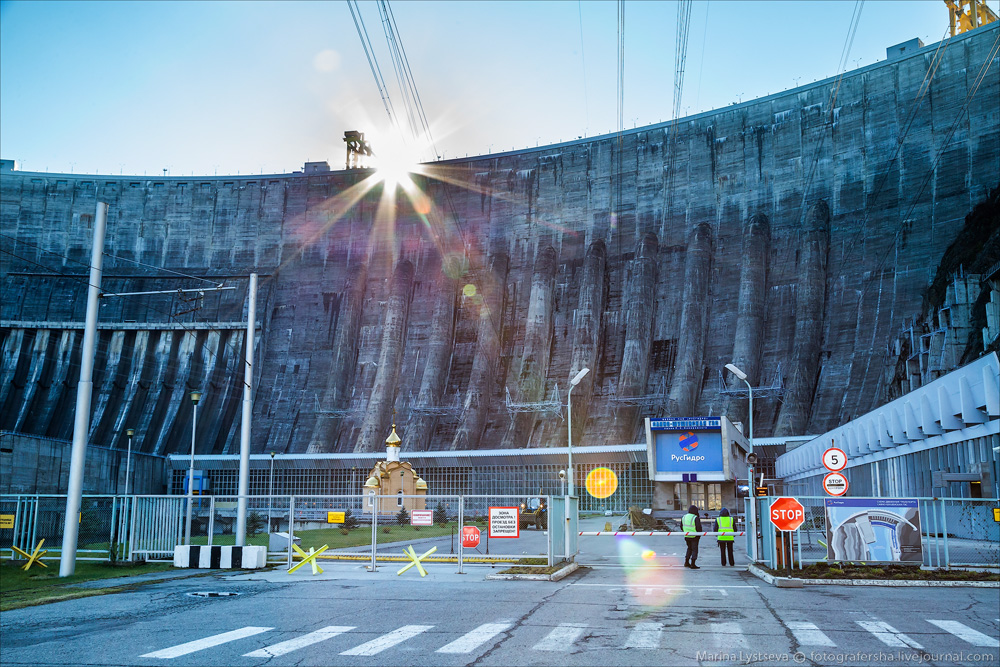

5. Трамвай подъезжает прямо к проходной. Тут все серьезно - бронированная будка и противотанковые ежи.
После теракта на Баксанской ГЭС в Кабардино-Балкарии охрана всех объектов "РусГидро" была усилена.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:51
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
6. После серьезного досмотра, как в аэропорту, проходим на территорию Саяно-Шушенской ГЭС.
Масштаб довольно трудно воспроизвести, но человек на фоне бетонной стены смотрелся бы трудноразличимым пикселем.

Установленная мощность СШГЭС — 6400 МВт, среднегодовая выработка — 23,5 млрд кВтч электроэнергии.
Напорный фронт Саяно-Шушенской ГЭС образует бетонная арочно-гравитационная плотина — уникальное по размерам и сложности возведения гидротехническое сооружение.
Конструкция высоконапорной арочно-гравитационной плотины не имеет аналогов в мировой и отечественной практике.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:51
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
7. Часовня была открыта у подножия СШГЭС в первую годовщину аварии.

Напомню, что техногенная катастрофа произошла в машинном зале 17 августа 2009 года. В результате разрушения гидроагрегата № 2 произошел выброс воды из кратера турбины. Потоком воды был залит машинный зал, повреждено силовое, вспомогательное оборудование, обрушены строительные конструкции здания машинного зала. Все десять гидроагрегатов вышли из строя. Погибли 75 человек.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:52
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
8. Мемориальная доска, которую все фотографируют.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:52
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

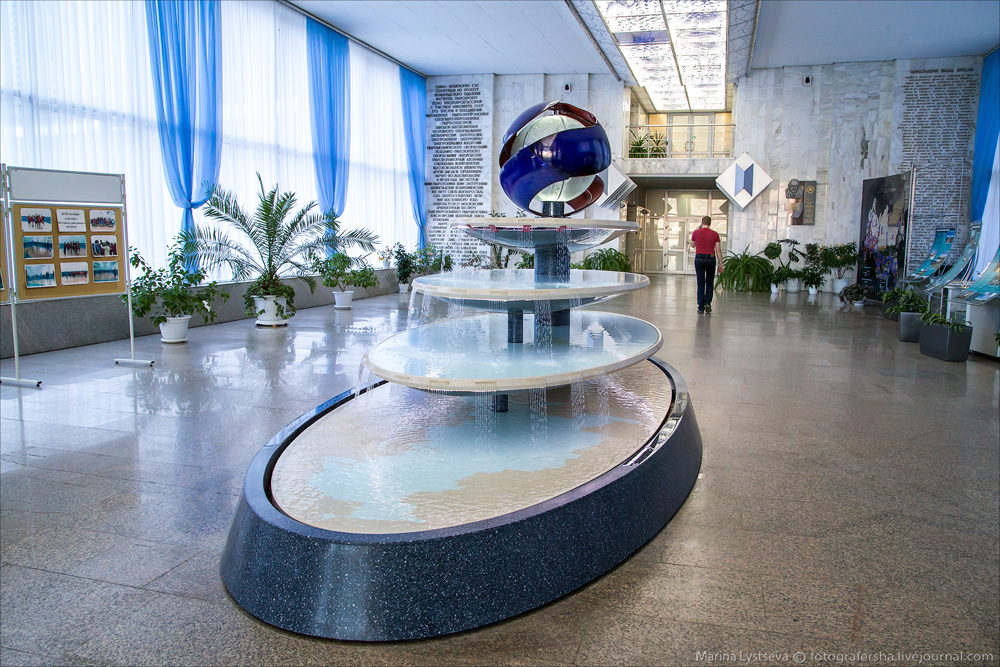

9. Оригинальный фонтан с шаром-логотипом "РусГидро", от которого текут десятки водных потоков символизирующих ГЭС и ниспадающих на карту России.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:53
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

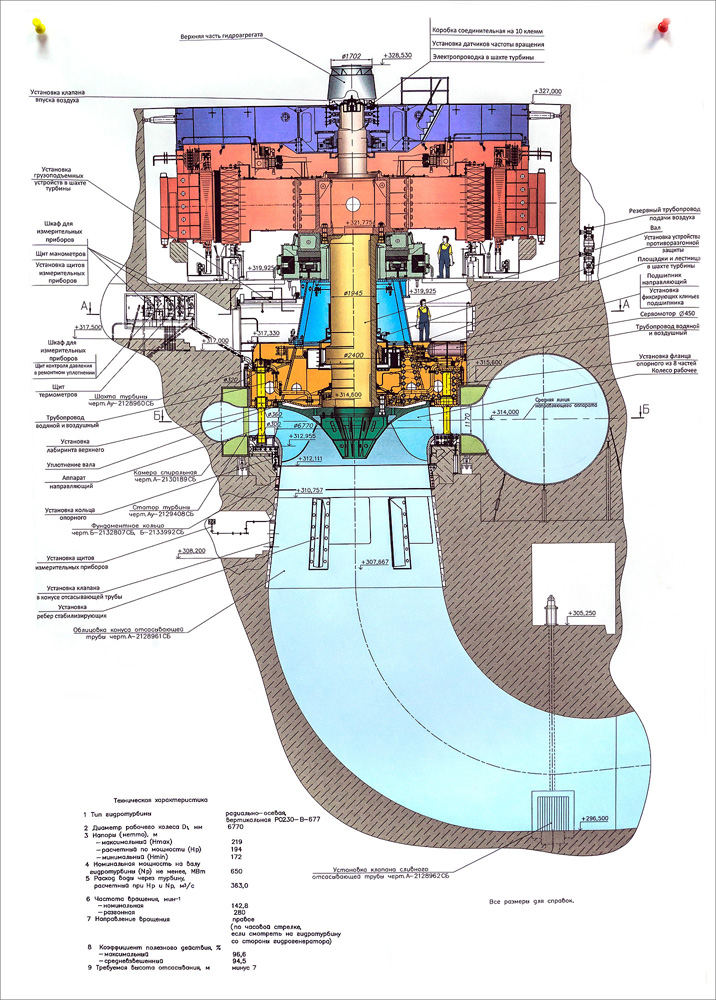

10. В фойе плакаты со схемами и описанием принципов работы гидроэлектростанции.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:53
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

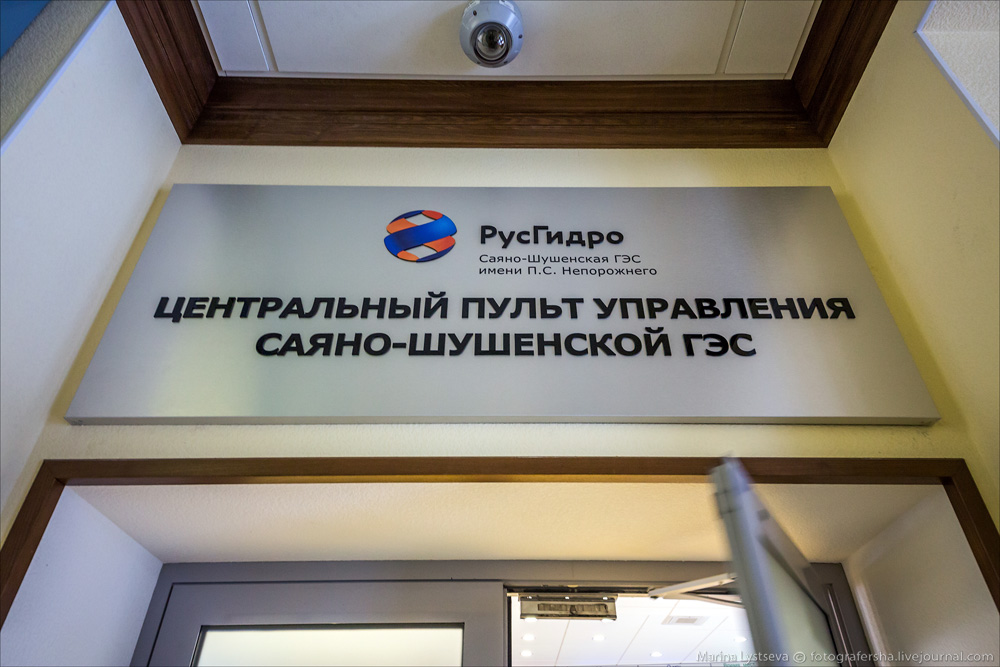

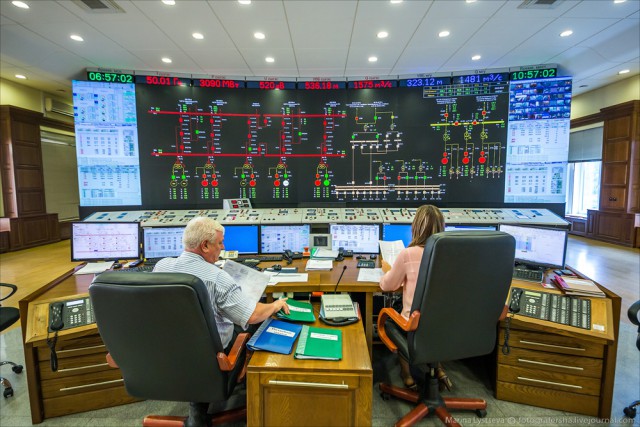

11. Первым делом лезем направляемся в мозг Саяно-Шушенской ГЭС - пультовую.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:54
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

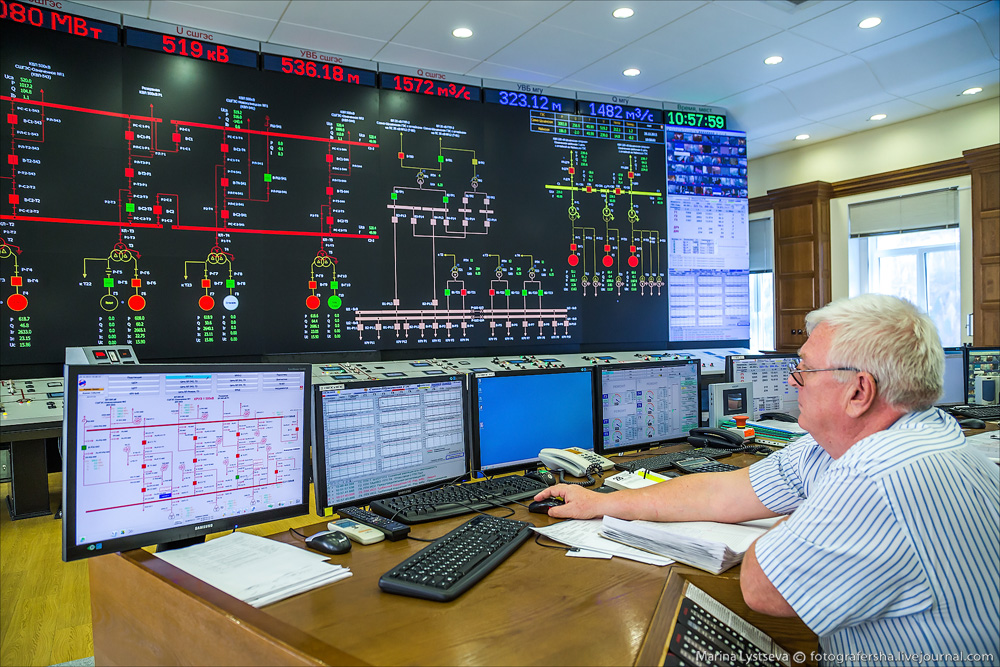

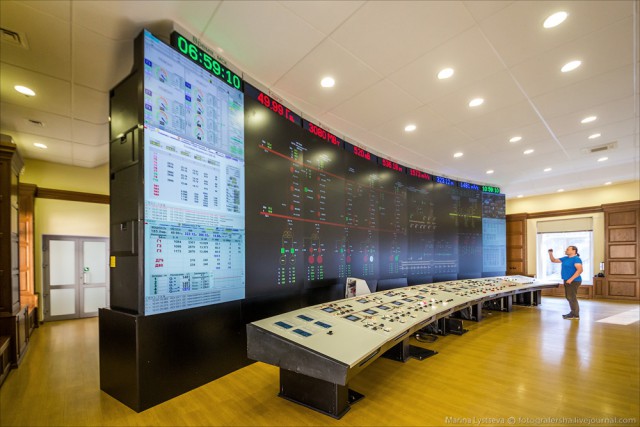

12. Табло полностью электронное, до замены оборудования оно было большим и железным с кучей окошек, датчиков и стрелок.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:54
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
13. Можно в сети поискать, а можно увидеть первый пульт на картине художника 80-х годов.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:54
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
14. С одной стороны время по Москве, с другой местное по Красноярску.
Контроль состояния плотины Саяно-Шушенской ГЭС - процесс непрерывный.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:55
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
15. Отсюда же идет наблюдение за Майнской ГЭС, которая расположена двадцатью километрами ниже по течению и выполняет функции контррегулирующей станции. СШГЭС является при этом остропиковой.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:55
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

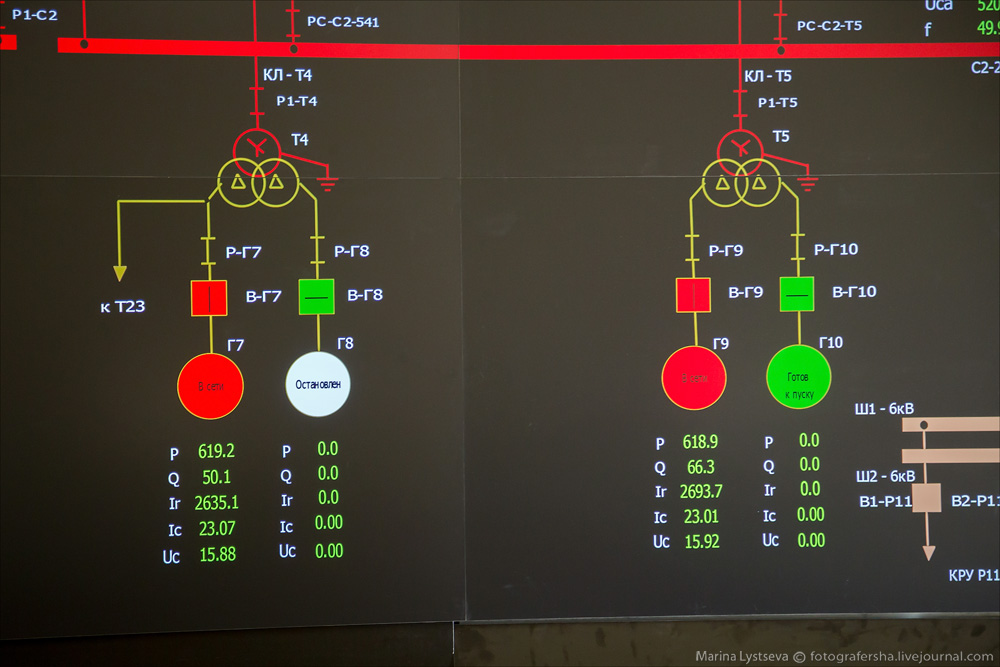

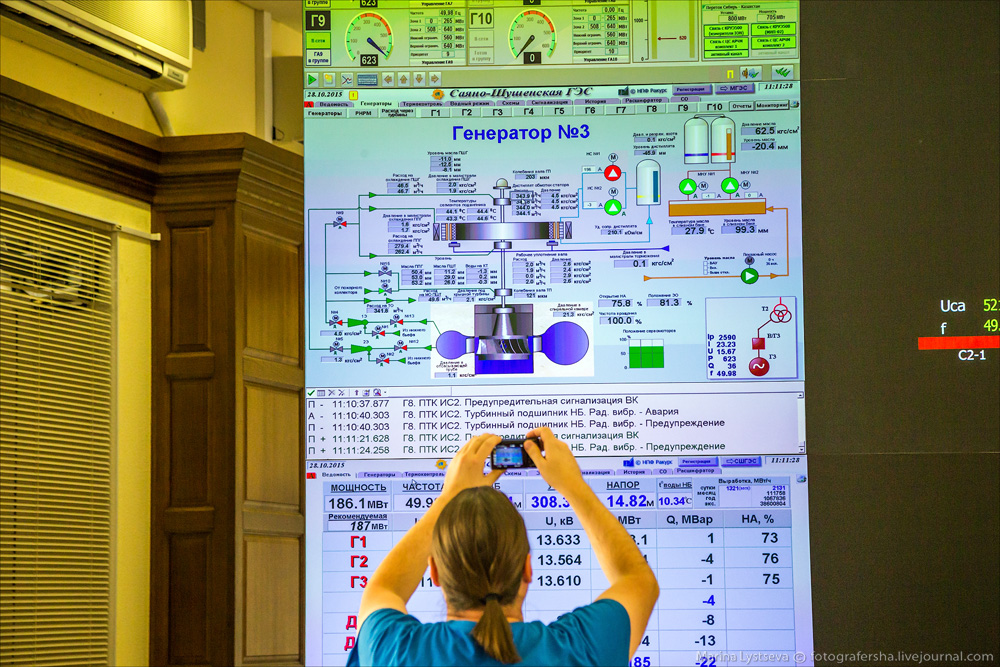

16. Все просто - гидроагрегаты подписаны как Г7, Г8, Г9, Г10. Т - трансформатор, В-Г включить генератор и т.п.
Мощность, реактивная мощность, ток ротора, ток статора, напряжение на выводах.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:55
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
17. Вся получаемая по результатам инструментальных и визуальных наблюдений информация поступает техническим руководителям станции. А они по итогам анализа информации направляют свои пожелания в государственную организацию, занимающуюся регулированием уровня воды в водохранилищах – Росводресурсы. Преимущества такой работы - в оперативности, а комплексный контроль обеспечивает эксплуатационную надежность плотины.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:56
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
18. Из окна пультовой хороший вид на ГЭС.
Высота сооружения 245 м, длина по гребню 1074,4 м, ширина по основанию - 105,7 м и по гребню — 25 м. В плане она имеет вид круговой арки радиусом 600 м с центральным углом 102 градуса.
Плотина СШГЭС является самой высокой в России и 13-й по высоте в мире. Пока китайцы не понастроили своих плотин, мы входили в пятерку лидеров.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:56
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
19. В машинном зале ГЭС размещено 10 гидроагрегатов мощностью по 640 МВт с радиально-осевыми турбинами. Расчетный напор составляет 194 метра, максимальный статический напор — 220 м.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:57
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
20. В память о погибших.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:57
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

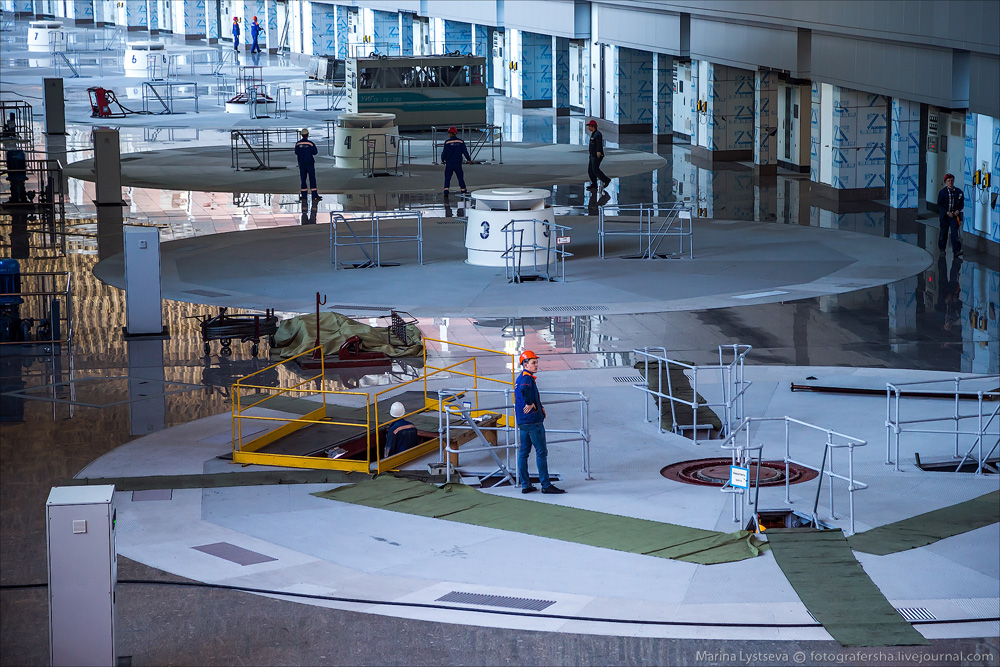

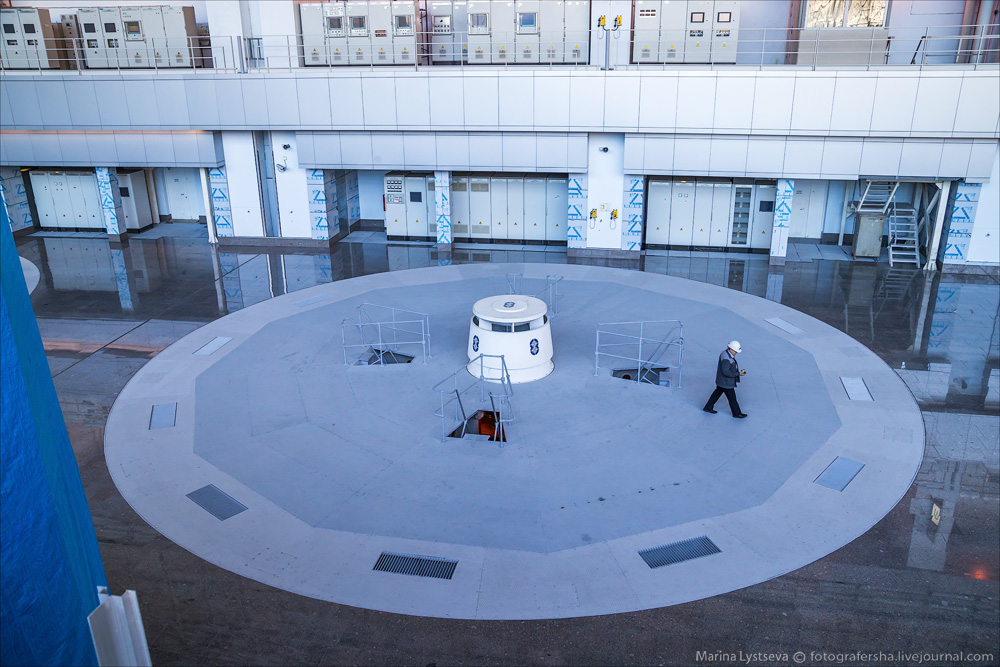

21. Тот самый участок с гидроагрегатом №2.
Новый ввели в эксплуатацию осенью прошлого года. Сейчас, после года работы, по правилам завода-изготовителя агрегат остановлен для профилактического осмотра и ремонта.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:58
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

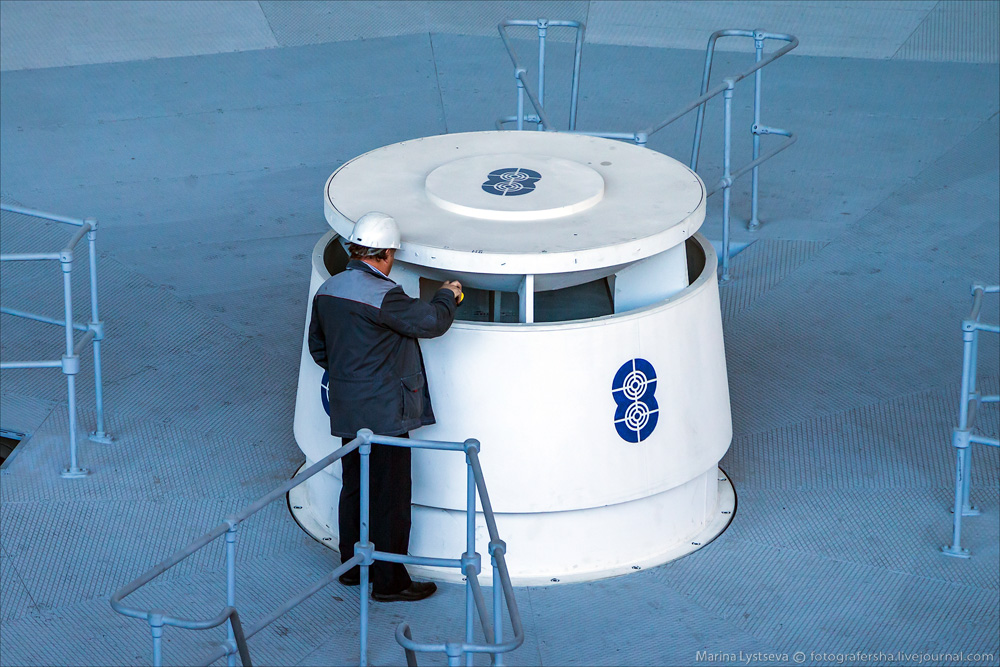

22. Защитный колпак щеточного устройства генератора. Баки справа - маслонапорная установка, с помощью которой агрегат и управляется, давлением масла приводится в действие сервомотор, который изменяет положение лопаток направляющего аппарата и соответственно меняет мощность агрегата.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:58
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

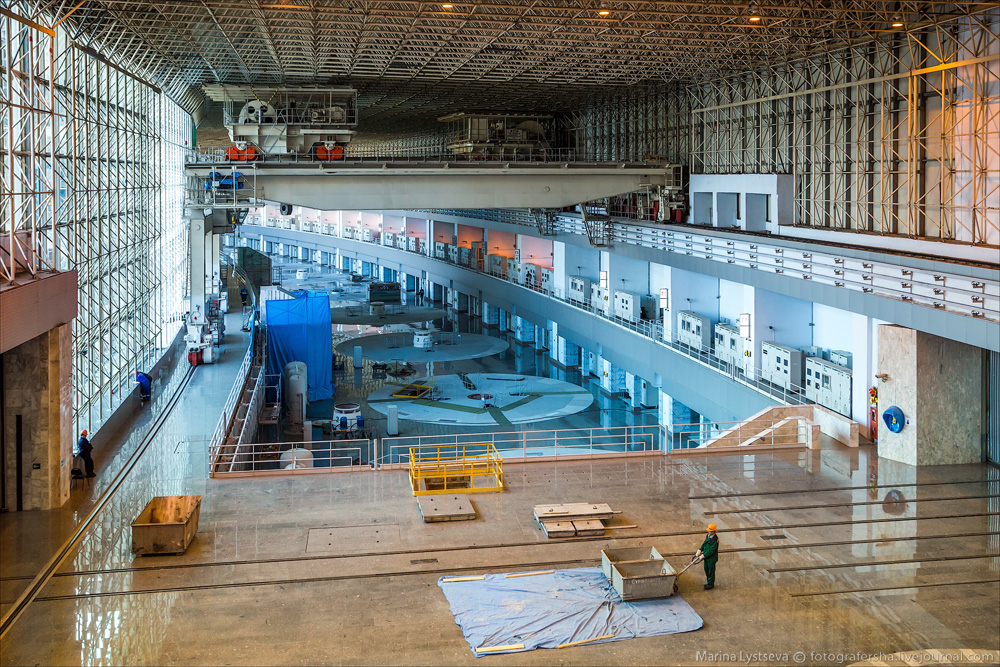

23. В машинном зале близятся к завершению отделочные работы.
Кстати, при входе в зал поражаешься тому, что кругом все отделано гранитом и мрамором, при этом делают качественно, на долгие годы.

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:58
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196

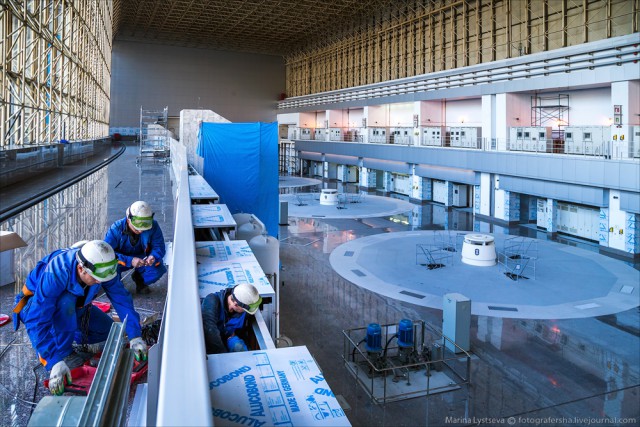

24. Нужды в одновременном запуске всех десяти гидроагрегатов нет - одновременно здесь сейчас работают пять и их мощности хватает, чтобы обслуживать Саянский алюминиевый завод и, более того, регулировать всю эрнергосистему Сибири.
На полную мощь ГЭС работает в основном в половодье...

Путешествие по Саяно-Шушенской ГЭС

[^]
ТаганСармат
11.11.2015 - 19:59
Статус: Offline


Ярила

Регистрация: 28.01.15
Сообщений: 9196
25. Гидроагрегат №8 тоже проходит плановый осмотр.
