Перестал работать ресивер AV210 ver3.1, Ну нет здесь железного подразела.
⋮
Печать
ОТВЕТИТЬ НОВАЯ ТЕМА
TylerSky 8 апр 2012 в 23:33
Man of Light  •  На сайте 15 лет
Сообщений: 475
2
Здравствуйте уважаемые ЯПовцы. Увидел здесь тему про артефакты видеокарты и решился сам написать с призывом о помощи.

В далеком 2001 или 2002 моей семье был подарен ресивер BBK AV210 ver3.1.
Служил он верой и правдой около года, после чего перестал работать,
я был слишком молод и не помню причин. Да уже никто не помнит.

В 2008-2009 году я забрал ресивер и колонки себе домой:
Дак вот задние пукалки мне очень не нравились и вместо них
я поставил Микролаб solo3 с вырванным усилком.
Ваттность у них была в два раза больше, но сопротивление ниже (4 вместо 8).
И я посчитал, что по нагрузке ресиверу будет безразлично.

Последние два месяца он работал без них и неделю назад начал
выдавать PROTECT, что говорит о каком то замыкании.
Проверку без периферии он не прошел, выдад ту же ошибку.
Сейчас он вообще не "играет".
Запускается, выбирает вход, щелкает релюшка туда и обратно - PROTECT.
(иногда, кстати, не щелкает вообще)

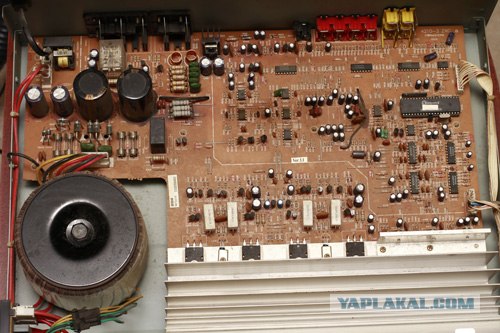

Я приложу фото, может быть кто-то разбирающийся сможет в них увидеть причину "смерти". Кстати если ресивер постоит ночь. То часик работать может.


Самое подозрительное я сфотал отдельно.
Большие фото на ЯПфайле:
http://www.yapfiles.ru/show/377992/_MG_2704.jpg.html
http://www.yapfiles.ru/show/377994/_MG_2707.jpg.html
http://www.yapfiles.ru/show/377995/_MG_2708.jpg.html
http://www.yapfiles.ru/show/377996/_MG_2710.jpg.html
http://www.yapfiles.ru/show/377998/_MG_2716.jpg.html

Перестал работать ресивер AV210 ver3.1

Это сообщение отредактировал TylerSky - 8 апр 2012 в 23:50
Yap 02.06.2026 - 20:15
Продам слона  •  На сайте 21 год
Все комментарии:
Kalbas 8 апр 2012 в 23:48
Весельчак  •  На сайте 17 лет
0
Надо проверять схему питания. Попробуй передернуть все разъемы и чип Winbond. Воозможно емкостя подсохли.
vacaldos 8 апр 2012 в 23:53
Хохмач  •  На сайте 14 лет
0
Цитата (TylerSky @ 8.04.2012 - 23:33)
я поставил Микролаб solo3 с вырванным усилком.
Ваттность у них была в два раза больше, но сопротивление ниже (4 вместо 8).
И я посчитал, что по нагрузке ресиверу будет безразлично.

конкретней про вырванный
TylerSky автор 9 апр 2012 в 00:01
Man of Light  •  На сайте 15 лет
0
vacaldos ну были колонки соло3 микролаб, стали гудеть при включении.
мне сказали пробило БП или усилитель.
Я решил использовать соло3 как задники.

Логика была такая:
У 2й колонки (пассивки) 2 прищепки, посмотрел как внутри
неё соединены динамики к прищепкам.

Соединил в первой так же, заранее
сняв с крышки плату с катушкой (крутилки и прочее), обрезал провода.
Припаял получившиеся в результате махинаций два провода к прищепкам от которых должен был идти провод на левую колонку.

Ну собственно получил в результате две пассивные колонки, каждую подключил к ресиверу своим проводом на свой канал.

Ваттность и сопротивление я посмотрел прямо на одном из динамиков.

Это сообщение отредактировал TylerSky - 9 апр 2012 в 00:07
vacaldos 9 апр 2012 в 00:20
Хохмач  •  На сайте 14 лет
0
Цитата (TylerSky @ 9.04.2012 - 00:01)
vacaldos ну были колонки соло3 микролаб, стали гудеть при включении.
мне сказали пробило БП или усилитель.
Я решил использовать соло3 как задники.

Логика была такая:
У 2й колонки (пассивки) 2 прищепки, посмотрел как внутри
неё соединены динамики к прищепкам.

Соединил в первой так же, заранее
сняв с крышки плату с катушкой (крутилки и прочее), обрезал провода.
Припаял получившиеся в результате махинаций два провода к прищепкам от которых должен был идти провод на левую колонку.

Ну собственно получил в результате две пассивные колонки, каждую подключил к ресиверу своим проводом на свой канал.

Ваттность и сопротивление я посмотрел прямо на одном из динамиков.

тоесть вместо 8 ом поставил 4 ома?
TylerSky автор 9 апр 2012 в 00:37
Man of Light  •  На сайте 15 лет
0
да, но напомню, что ватность в два раза больше. А ресивер выдает на периферию лишь 15ватт.

Это сообщение отредактировал TylerSky - 9 апр 2012 в 00:38
vacaldos 9 апр 2012 в 00:37
Хохмач  •  На сайте 14 лет
0
посмотри реле первым делом судя по схеме

Добавлено в 00:37
наверно неконтакт

Добавлено в 00:39
ибо при отсутствии КЗ на выход динамиков она процу даёт знать

Добавлено в 00:41
да и проверь КЗ на выходе клема клема, провод провод, клема клема динамика, мож волосня гдето на контактах

Это сообщение отредактировал vacaldos - 9 апр 2012 в 00:45
TylerSky автор 9 апр 2012 в 00:52
Man of Light  •  На сайте 15 лет
0
Завтра посмотрю, вообще пыли я оттуда выгреб прилично (9 лет собирал),
после чистки не проверял правда.
Передерну соединения.
Как КЗ проверить не знаю. Звонилки нет.
vacaldos 9 апр 2012 в 01:09
Хохмач  •  На сайте 14 лет
0
первым делом смотри реле, скорей всего окислилося контактомана
если неразборное, коротить надо, но защита по КЗ исчезнет
TylerSky автор 9 апр 2012 в 13:02
Man of Light  •  На сайте 15 лет
0
Я не написал, в самом начале когда он перестал работать, что его починили =)

Это сообщение отредактировал TylerSky - 9 апр 2012 в 13:03
alexdrakea 9 апр 2012 в 13:10
сервисник  •  На сайте 15 лет
0
Жутко смущают 8ногие микрухи в центральной части платы.
Ощущение, что там либо пыль, либо перегрев был весомый (по цвету если смотреть).
Потекшие емкости? Не грех сменить на такие-же, только с большим пределом по температуре и (не грех) по напряжению. Вообще, первое, что идет на замену - именно они, без вариантов.

Это сообщение отредактировал alexdrakea - 9 апр 2012 в 13:15
TylerSky автор 9 апр 2012 в 14:57
Man of Light  •  На сайте 15 лет
0
Все проверил, ничего не помогает.
Но заметил одну вещь, в момент включения если ресивер ударить, щелкает релюха и он начинает работать.
Что то всетаки с реле или с кондерами как видно они протекли.
Отдам в ремонт на перепайку реле и кондеров.
Посмотрим что выйдет.

Это сообщение отредактировал TylerSky - 9 апр 2012 в 14:59
