Копировальная техника СССР. И немного о "стройбате".

Именно в Одессе всегда таки делали хорошие копии.
Их копии даже Лувр брал за оригинал!
Размещено через приложение ЯПлакалъ

В СССР использовались электрофотокопировальные машины ЭР-620К, ЭР-420, ЭРА
1.Наибольшая ширина материала копий - 620 мм
2.Масштаб воспроизведения изображения - 1:1
3.Наибольшая ширина воспроизводимого изображения - 620 мм
4.Скорость копирования, м/мин - 3,0
5.Питание аппарата:
номинальное напряжение трехфазного переменного тока частотой 50Гц - 380 В
6.Потребляемая мощность - 5,5 кВт
7.Габаритные размеры - 1160х1265х2080 мм
8.Масса аппарата - 690 кг
9.Каскадная проявка
10.Носитель С-2, тонер №3
11.Селеновый цилиндр диаметр - 251 мм
В отличие от привычных сейчас офисных МФУ копирование производилось с рулонной бумаги
Агрегаты были тяжёлые, «дубовые» по устройству, требующие постоянного обслуживания, с покрытием селенированного барабана, склонному к царапинам, при задержке бумаги склонные к возгоранию (сколько я пожаров в копировальной комнате было, не сосчитать), но для массового копирования эти машины были идеальны. Ни одно современное МФУ не выдержит такого темпа работы.

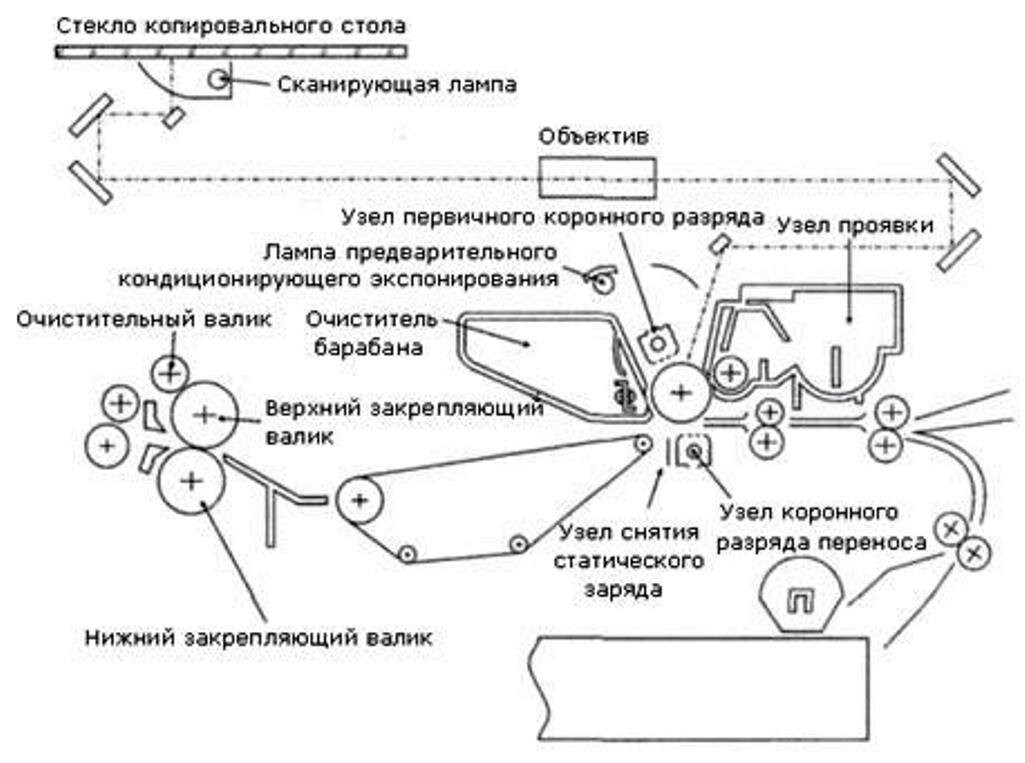

Схема такого аппарата

Третий способ копирования документации – офсетная печать. Чаще всего использовались офсетные машины Ромайор. В Читинском Воепроекте, где я служил, была малая офсетная машина Ромайор. Но вот как не «морщу мозг», цифровой идентификатор не помню. Вроде 314, типа того, что на видео
Офсетной печатью занимался в основном наш особист, я был периодически был у него на «подхвате» и честно говоря, всех нюансов не помню.
Офсетная печать – это технология непрямого переноса изображения с печатной формы на носитель с использованием промежуточного офсетного цилиндра с эластичной резиновой поверхностью.
Изготовление печатной формы — это некое «таинство» - тонкую металлическую пластину тщательно промывают, очищают, наносят светочувствительный слой. Копируют оригинал, закрепляя пластину в специальной рамке. Проявляют, вытравливают не засвеченные места. Затем надевают на печатный барабан и происходит сама офсетная печать.
Видео про цветную офсетную печать, с которой я не сталкивался, но суть думаю, понятна
В Военпроектах СССР операторами множительной техники были как гражданские специалисты, так и военные строители срочной службы.

Когда был «завал» при срочной сдаче проекта(проектов) и требовалось много копий, на копирование привлекали всех, кто был свободен. Ведь нужно было не только скопировать, а ещё нарезать копии из рулонов, сброшюровать, при необходимости.
Специалисты по ремонту всей множительной техники были в основном гражданские специалисты, в том числе и в Читинском Военпроекте. Я частенько помогал этим техникам, хотя своей работы у меня было невпроворот. Но мне было всё это реально интересно. Для капитального ремонта, запуска нового оборудования приезжали специалисты с заводов изготовителей.
Разумеется, всё, что копировалось было под зорким оком начальника Особого Отдела.

Кстати, он же отвечал и за единственный ксерокс, который имелся в части. Да, это был именно «вражеский» аппарат Xerox. На копирование на ксероксе требовалась насколько я помню и виза командира части. Копировали на нём только в случае крайней необходимости.
Но моя служба в в/ч 14311, Военпроекте, отдельная тема.
Впрочем, я немного писал об этом
Военпроекты СССР
Фото.

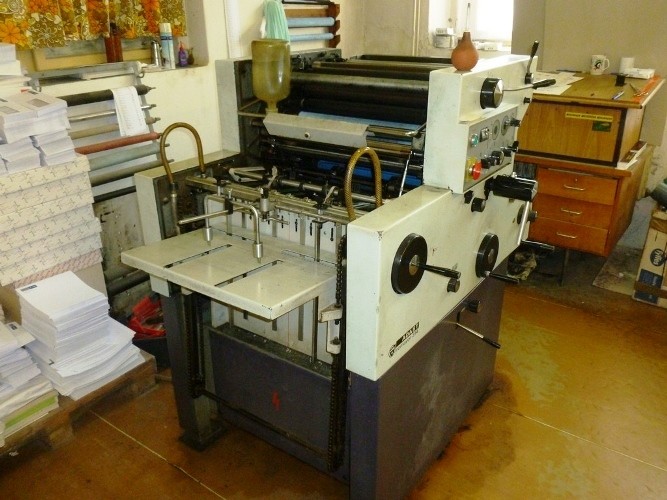

Малая офсетная машина Ромайор
В принципе, тему закончил.
Попробую докидать фото и видео по данной технике.
Если получится.
Но не быстро, так в основном видео в основном на YouTube

В Советском Союзе (называю в основном по другому, но по просьбе автора...) было много чего такого, чем даже можно было гордиться. Только вот обычным людям вроде меня копировальная техника стала доступна только после распада данного образования и поступления на рынок импортных копировальных аппаратов для широкого круга пользователей.
Это сообщение отредактировал Hella17 - 16 окт 2026 в 07:41

Электрофотокопировальный аппарат ЭР-620К3



Фото.

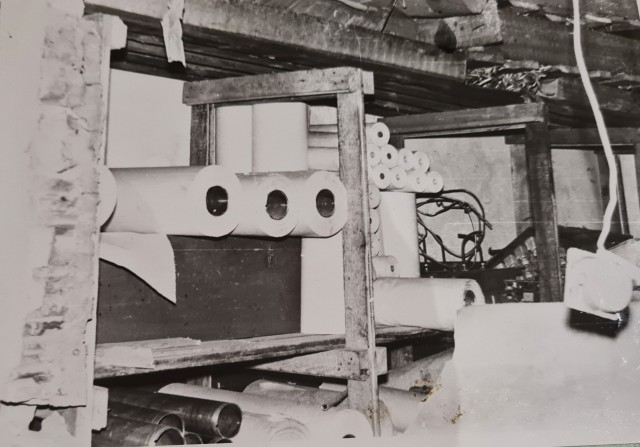

Кладовка отдела множительной техники в/ч 14311, Читинского Военпроекта
1986, идёт реконструкция здания.

Цитата (Hella17 @ 16 окт 2026 в 07:40)

Только вот обычным людям вроде меня копировальная техника стала доступна только после распада данного образования и поступления на рынок импортных копировальных аппаратов для широкого круга пользователей.

А зачем простому советскому человеку нужен был копир? Деньги печатать? Освобождение от врача подделывать? Вот власти и не давали такой возможности.
Зато почти каждый школотрон знал как вывести чернила. Да и насколько усваивался учебный материал, когда с библиотечной книги перерабатываешь текст и выписываешь главное в тетрадь. А почерк чертежный был какой! Толщины линий знал наизусть.
Это сообщение отредактировал Severodvinec - 16 окт 2026 в 07:50

Офсетная машина Ромайор
Вроде именно такой и был в Военпроекте


Фото.
Начальник отдела множительной техники Читинского Военпроекта подполковник Полищук, дядя Вася и гражданская копировщица.
1986 год, лето. Идёт реконструкция части здания, блока "Б"

Я застал то время, когда еще был СССР перед развалом. Появилась первая техника . сканеры, лазерные принтеры.
МВД пыталось заставить их регистрировать. Со сканера дискету с образцами сканирования в разных режимах. С принтера или ксерокса листы образцы печати. Потом развал и все сошло на нет...

Спасибо! Было интересно читать.

Цитата (Severodvinec @ 16 окт 2026 в 07:49)

Цитата (Hella17 @ 16 окт 2026 в 07:40) Только вот обычным людям вроде меня копировальная техника стала доступна только после распада данного образования и поступления на рынок импортных копировальных аппаратов для широкого круга пользователей. А зачем простому советскому человеку нужен был копир? Деньги печатать? Освобождение от врача подделывать? Вот власти и не давали такой возможности. Зато почти каждый школотрон знал как вывести чернила. Да и насколько усваивался учебный материал, когда с библиотечной книги перерабатываешь текст и выписываешь главное в тетрадь. А почерк чертежный был какой! Толщины линий знал наизусть.

А сейчас зачем простому человеку копир? Деньги подделывать?
У меня дома есть МФУ. И знаете, часто бывает нужна.
Это сообщение отредактировал Hella17 - 16 окт 2026 в 07:57

батя работал в конструкторском бюро. Там были два копировальных аппарата. Один розовую копию давал. То, что вы с аммиаком говорите. А вот второй - черно-белую, и был он очень большой, по моему А1 делали спокойно, если не А0., но можно было и на обычный лист делать копии. Вот на нем обычно что то из журналов копировали. Иногда даже размножали романы из Юности и подобных журналов, которые приходили в техническую библиотеку и за которыми всегда была огромная очередь...

Вот только не помню - в каком из них спирт для закрепления изображения требовался...

А так - просто штат копировальщиц. У отца на 3х конструкторов была одна копировальщица в отделе... На кальке перерисовывали чертежи.

Конструктора работали за кульманами, а копировальщицы - за большими столами...

Одной из моих первых работ по приезду в Америку было мытье унитазов работа в копировальной конторе. На минус третьем этаже под зданием суда. Адвокаты притаскивали дела и мы их копировали.

Агрегаты стояли, что-то типа такого монстра, на которм не просто можно было бы с дамой заниматься интересным делом, но и еще две пары пригласить - поместились бы все

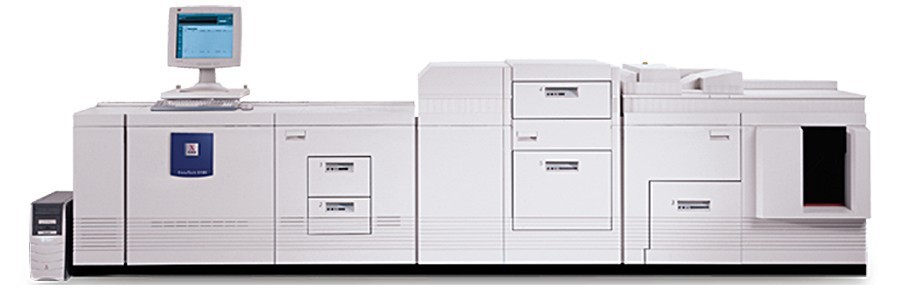

Xerox 5090 Duplicator. Аналоговый. 135 страниц в минуту. По скорости сопоставим с Калашниковым

Поскольку там был капитализЬм, то контора получала за объем работы, а мыза время. В туалет пописать можно было несколько раз за смену. Никаких телефонных звонков. Про мобильники в 1994 году еще не знали. Мне влепили предупреждение, когда брательник попал в аварию и несколько раз звонили.

Он складывал копии в стопку как пулемет. Счастье было, когда просто была стопка протоколов - загрузил и мечтай американскую мечту. Хожу, когда отдельные бумажки. Вручную.

Свалил я от них бстро, когда работу по специальности нашел. Но пулемтный шум агрегата - долго снился


Это сообщение отредактировал Бармалеич - 16 окт 2026 в 08:10

Цитата (PanKramer @ 16 окт 2026 в 07:30)

Именно в Одессе всегда таки делали хорошие копии. Их копии даже Лувр брал за оригинал!

Что там Лувр! Одесские копии даже в банках и магазинах от оригинала отличить не могли!


Это сообщение отредактировал NeboZovet - 16 окт 2026 в 08:07

Цитата (Severodvinec @ 16 окт 2026 в 07:49)

А зачем простому советскому человеку нужен был копир? Деньги печатать? Освобождение от врача подделывать? Вот власти и не давали такой возможности. Зато почти каждый школотрон знал как вывести чернила. Да и насколько усваивался учебный материал, когда с библиотечной книги перерабатываешь текст и выписываешь главное в тетрадь. А почерк чертежный был какой! Толщины линий знал наизусть.

При необходимости копировали.
Я тут пишу про Военпроект.
Но были и Гражданпроекты, к примеру.
Если уж так шиПко надо, можно было копировать что-то и там.
Ксероксы, да, как правило, это Первый Отдел, с ними чуть сложнее.

Но вот какой-то такой уж необходимости копировать что-то обычному человеку в СССР по сути не было.
Разве что фото с "пластов"?
Но тут в основном барыги, которые переснимали обложки и продавали их на толкучке.
Обычно чёрно-белые. От рубля до 3 в зависимости от качества и размера фото.
Вообще, копирование фотоаппаратом, отдельная тема.
Были кстати и множительные машины для микроплёнок.
Но я их руками не щупал.

Нотариальное чаще всего ручкой, либо печатная машинка с копиркой.

Дипломные, курсовые?
Но тут без вариантов, как правильно замечено, от руки, чтобы умел писать чертёжным шрифтом.

И даже сейчас, как часто нужен обычному человеку принтер или МФУ?
У меня, разумеется, принтер(МФУ, чёрно-белое) дома есть.
Но пользуюсь я им не так чтобы часто.
Когда дети учились, тут да, молотил МФУ практически без останова.
Сейчас пользуюсь от случая к случаю.
Иногда раз в год, иногда раз в полгода.
Студенты, бизнесмены итд, тут да.
А так, нужная штука, но не первой необходимости.

Да, САПР времён СССР, отдельная тема.

Но конечно бы неплохо, чтобы в каждом квартире, частном доме СССР был и принтер и ПК.
Но как-то выживали и без этого.
Впрочем, не думаю, что до середины восьмидесятых ПК были у каждого гражданина сытых и благополучных буржуйских стран.
В учреждениях, конторах, да, были, тут и базару нет.
Это сообщение отредактировал Former64 - 16 окт 2026 в 08:09
