Фитильный замок.

Что такое фитильный замок на оружии и его устройство.
Просьба не ломать, как закончу сообщу.

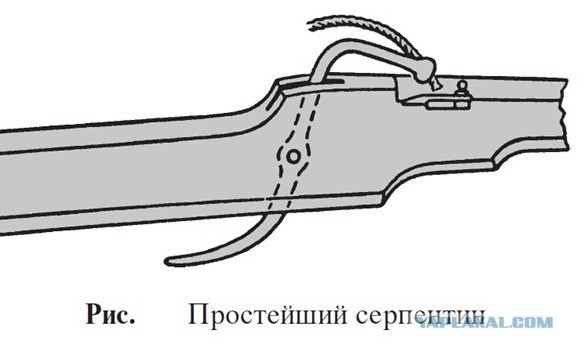

Необходимость освободить руки стрелка от фитиля, чтобы облегчить прицеливание, привело к созданию фитильного замка. Вероятно, одним из первых упоминаний о фитильном замке является иллюстрация в старинной рукописи, датированной 1411 годом. На рисунке изображено механическое устройство в виде изогнутого рычага, который примерно посередине закреплен на оси к ложу сбоку от ствола. Верхний конец рычага зажимает тлеющий фитиль, и если нажать на нижний конец рычага, то фитиль коснется пороха, расположенного на полке у затравочного отверстия, что будет инициировать выстрел.

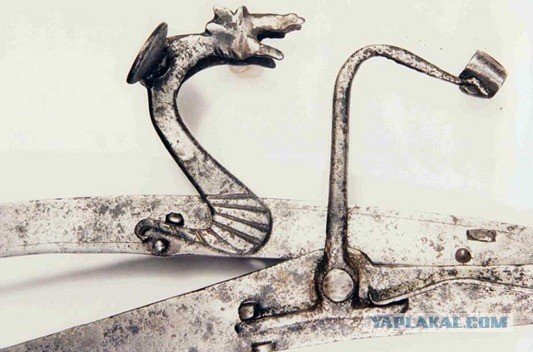

Первый фитильный замок имел рычаг S-образной формы. Верхние головки рычагов часто делались в форме головы змеи или дракона, вероятно из-за этого, а возможно из-за S-образной формы рычага, напоминающей змею (serpent), устройство для воспламенения в Европе назвали серпентином.
На Руси первые фитильные замки появились на рубеже XV—XVI вв. и они назывались жагра (вероятно вариация слова жечь, поджигать).

Несмотря на кажущуюся примитивность, устройство фитильного замка постоянно совершенствовалось:

- для защиты пороха, располагавшегося на затравочной полке от влаги, установили крышку на шарнире, которая откидывалась стрелком в сторону перед прицеливанием;
- все детали собрали в единый механизм, разместив на замочной доске;
- глаза стрелка защитили от вспышки пороха на полке, с помощью специального щитка;
- детали замка снабдили пружиной для возврата рычага в начальное положение, либо для удобства спуска курка;
- для удобства крепления фитиля верхнюю головку рычага сделали в виде двух пластин (губок), между которыми с помощью винта зажимался тлеющий конец фитиля.


Это сообщение отредактировал ВПО205 - 3 окт 2026 в 08:26

Существовало несколько основных видов фитильных замков.

Рис

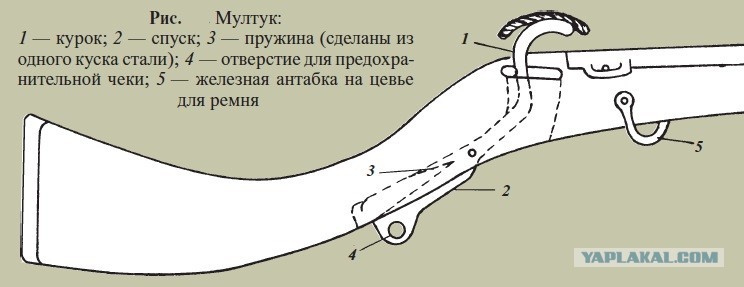

К самым первым следует отнести замки, в которых отсутствовала замочная доска, а рычаг крепился либо сбоку на ложе, или в специальной прорези для рычага внутри ложа.

Рис

Рис

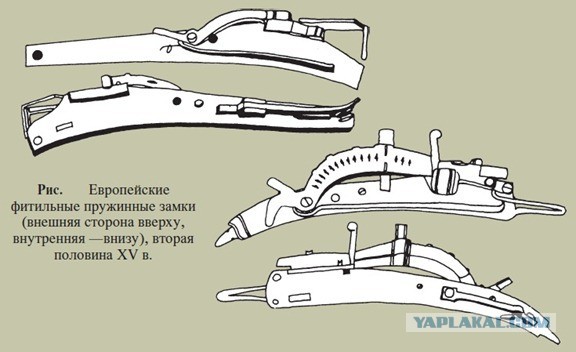

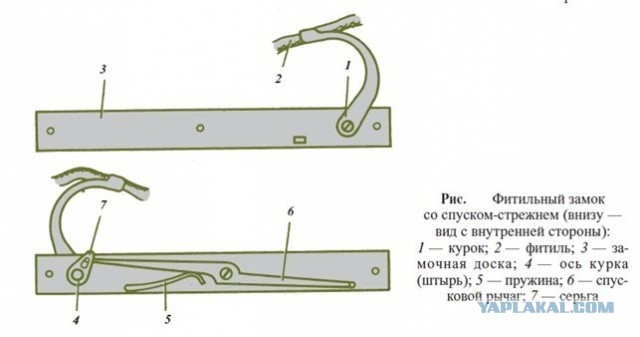

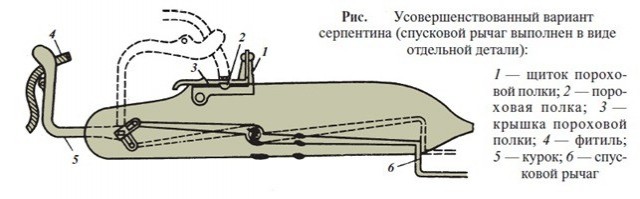

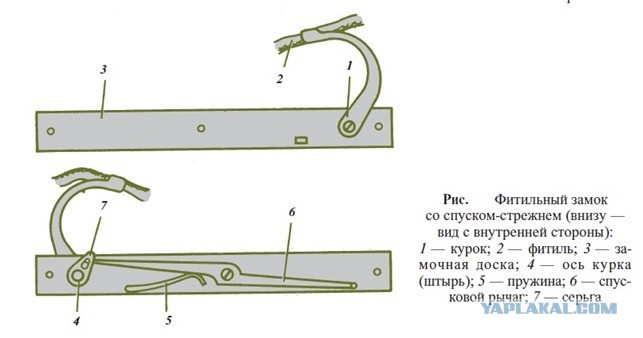

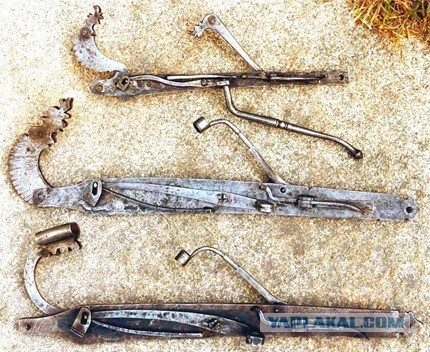

Фитильный замок со пусковым рычагом появился, после того, как начали использовать замочные доски. На внутренней стороне замочной доски располагался подпружиненный рычаг, который одним своим концом получал воздействие от спускового крючка или спускового рычага, а другим концом с помощью серьги воздействовал на курок с зажатым фитилем. Постепенно затравочная полка переместилась и стала крепиться не к стволу, а так же к замочной доске.

Рис

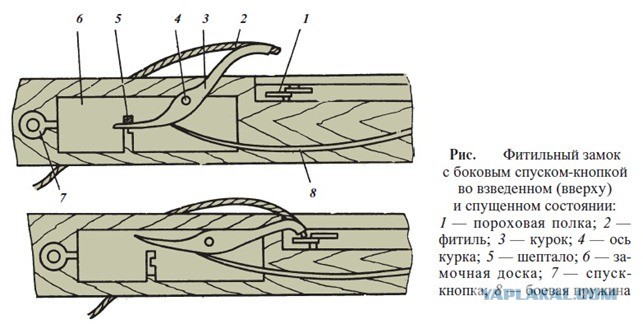

Широко применялся так же фитильный замок с боковым спуском. Он состоял из замочной доски, рычага S-образной формы на оси, боевой пластинчатой пружины и спускового механизма, который состоял из пластинчатой пружины с выступом-шепталом и спусковой кнопкой. Для выстрела стрелок нажимал на кнопку, расположенную сбоку ложа у замка, кнопка утапливалась, освобождая курок от фиксации шепталом, под действием боевой пружины курок опускался на затравочную полку и воспламенял порох.

Конец. Инфа взята с сайта historypistol.
