Нож для серьезных нагрузок

Всем привет!

Недавно поступил интересный для меня заказ от военного человека . Запрос - надежный, крепкий, неубиваемый нож. Что бы и хлеб отрезать и провод перерезать и консерву в случае необходимости вскрыть. Мне всегда интересно подумать над различными конфигурациями для подобных задач. Посоветовался с термистом по стали, по геометрии и после некоторых раздумий остановился на форме классического бушкрафта, сталь Elmax (хороший баланс твердости и вязкости, износостойкая, отлично держит заточку, нержавейка), накладки микарта, ножны кайдекс. В процессе постараюсь коротко пояснить свой выбор.

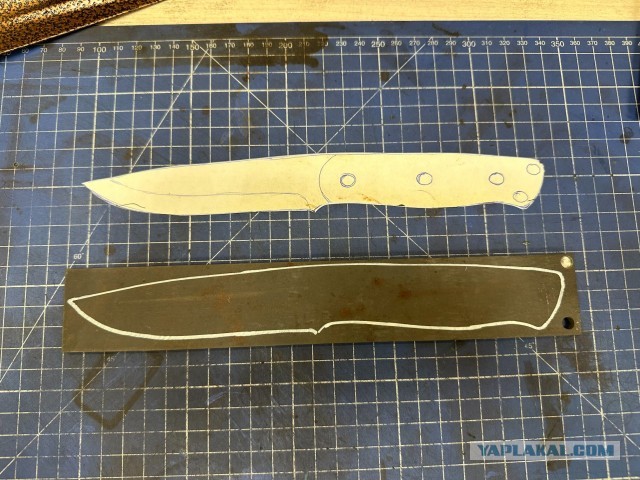

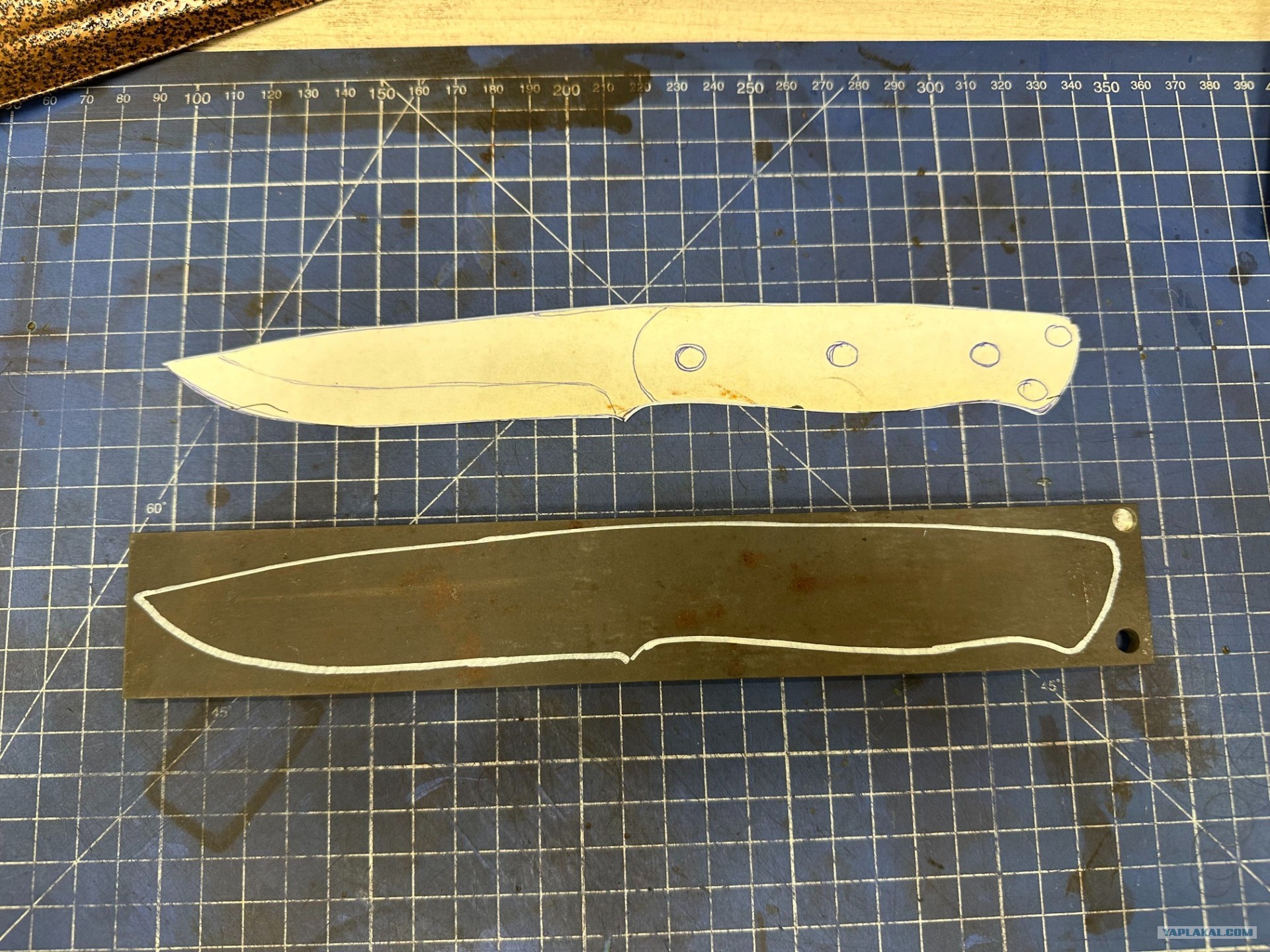

Сталь пришла как и заказывал - 5мм толщины. Для данного техзадания самое то. Запас по прочности будет отличным – хоть люк поднимай. Вот такой вот контур будет
Не ломаем. Выложу быстро. Всего 28 фото и 1 видео.

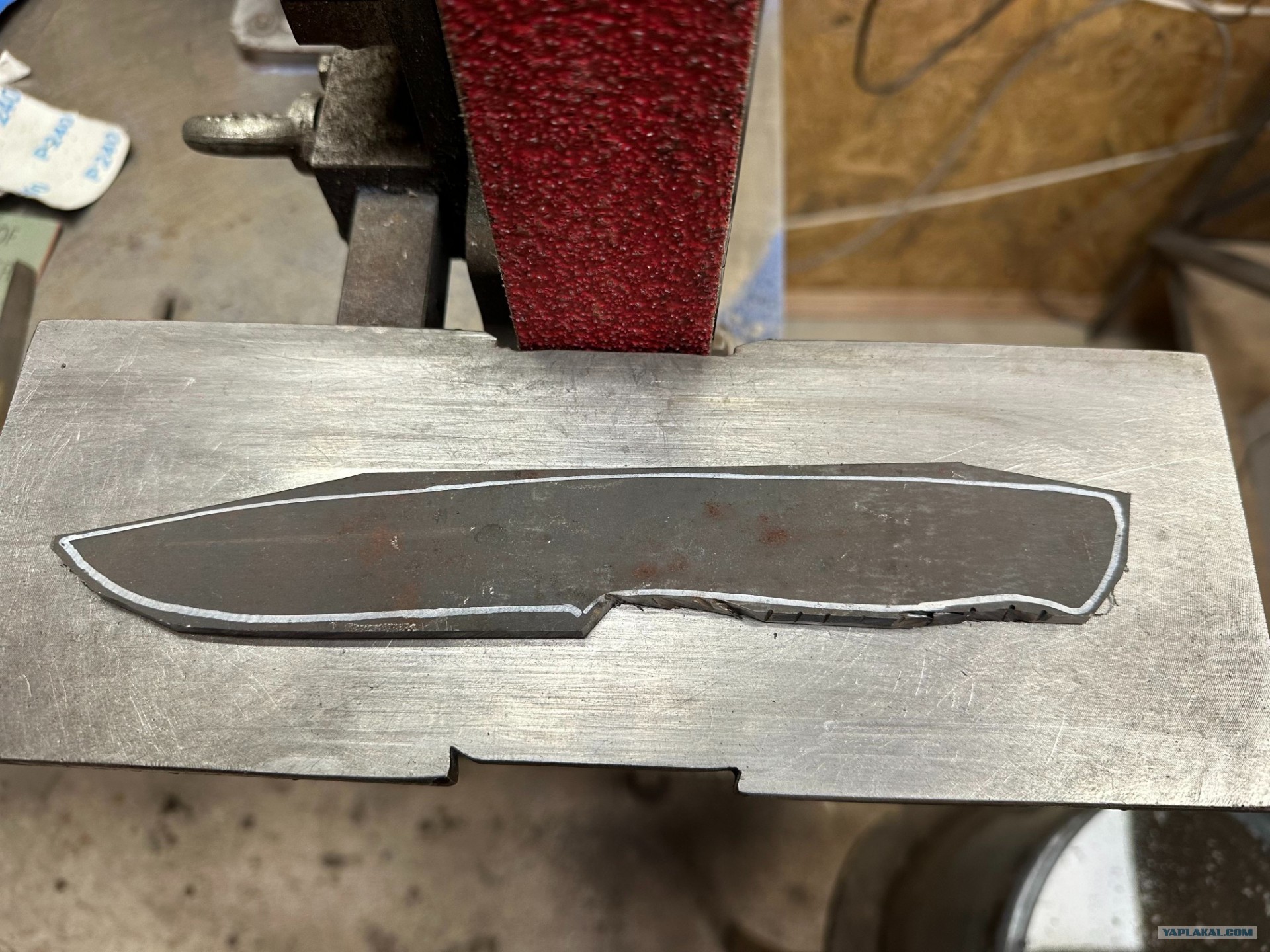

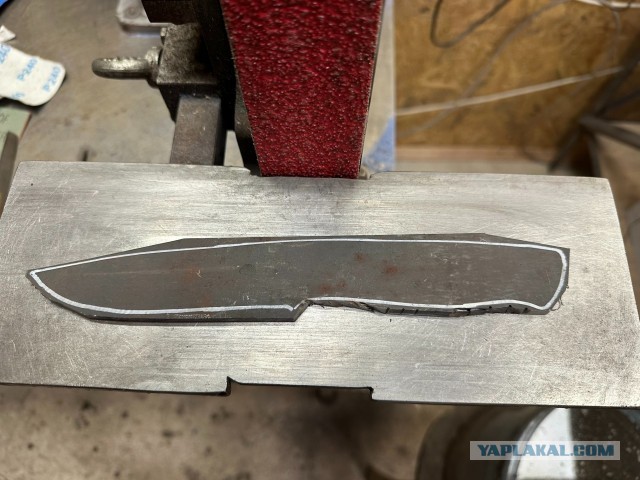

Сталь вязкая, заготовка толстая, даже хороший диск 0,8мм на болгарке прям с усилием берет. Но обгрыз.

Далее сверлю отверстия под крепеж. Так как требуется максимальная прочность, не делаю отверстий для облегчения что бы не ослаблять и крепеж выбираю не как обычно – 3 штифта 6мм, а делаю 8 штук по 2мм. И делаю два отверстия под темляк – в зависимости от задачи можно выбрать, какое удобнее. И в термичку.

И тут, отработав два дня, у меня сгорает мой новый частотник. Я просто ахирел. Это дорого, это время, это геморрой!! А главное, не понятно из-за чего сгорел. Пока клинок в термичке обморочно разбираюсь в схеме, курю интернет, заказываю новый, делаю полноценное заземление и полностью переделываю линию питания под станки.

Почти как в том анекдоте – ты разве не видишь, что твоему товарищу раскаленное олово капает прямо за шиворот?! ))) По фронтовому смонтировал все без изысков – лишь бы все правильно работало – главное все проверил, поставил доп защиты в линию питания и все запустил. Красоту наводить буду потом.

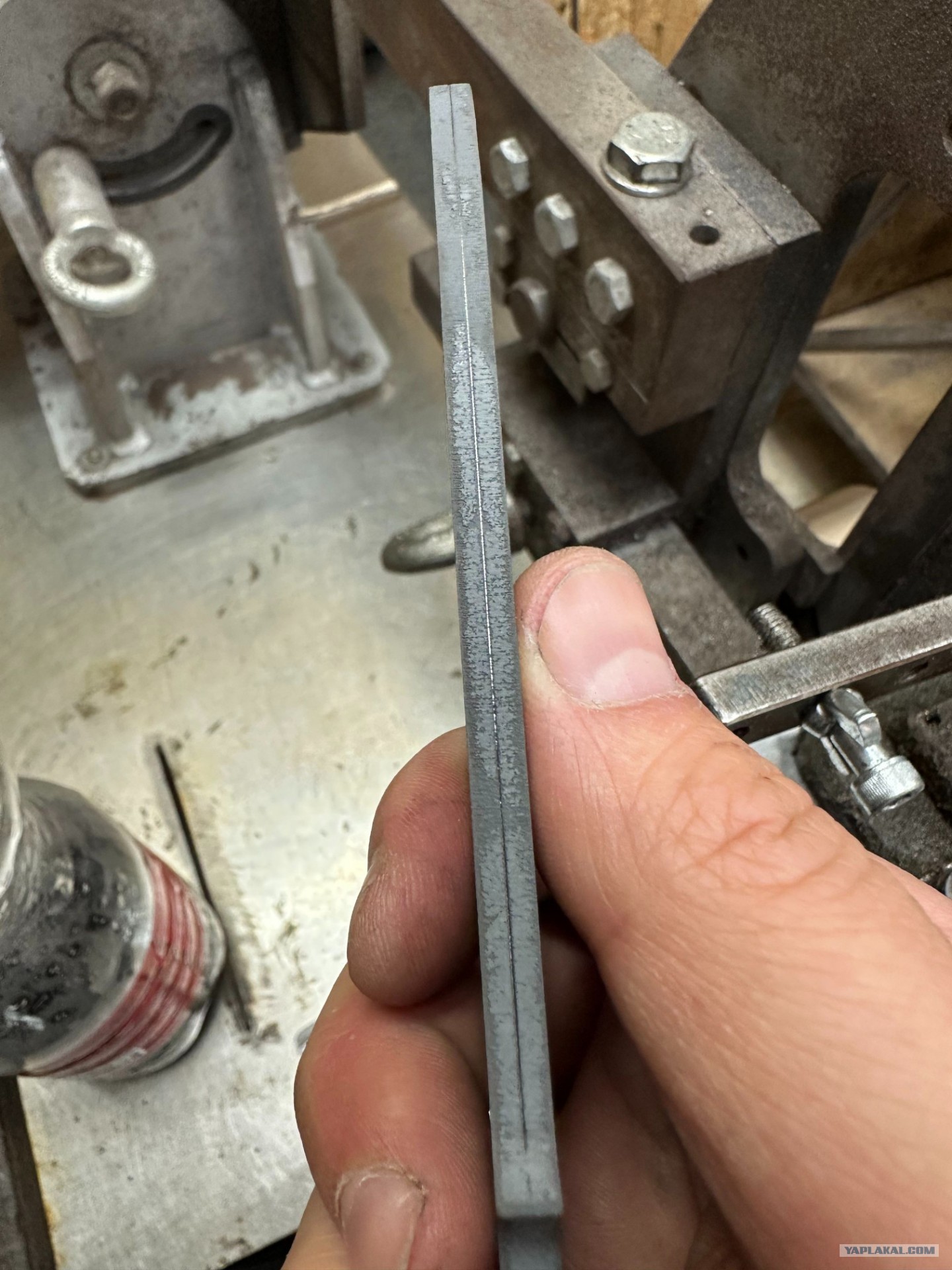

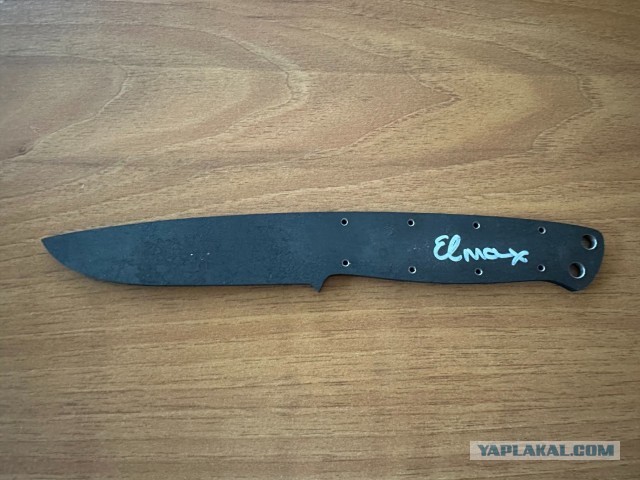

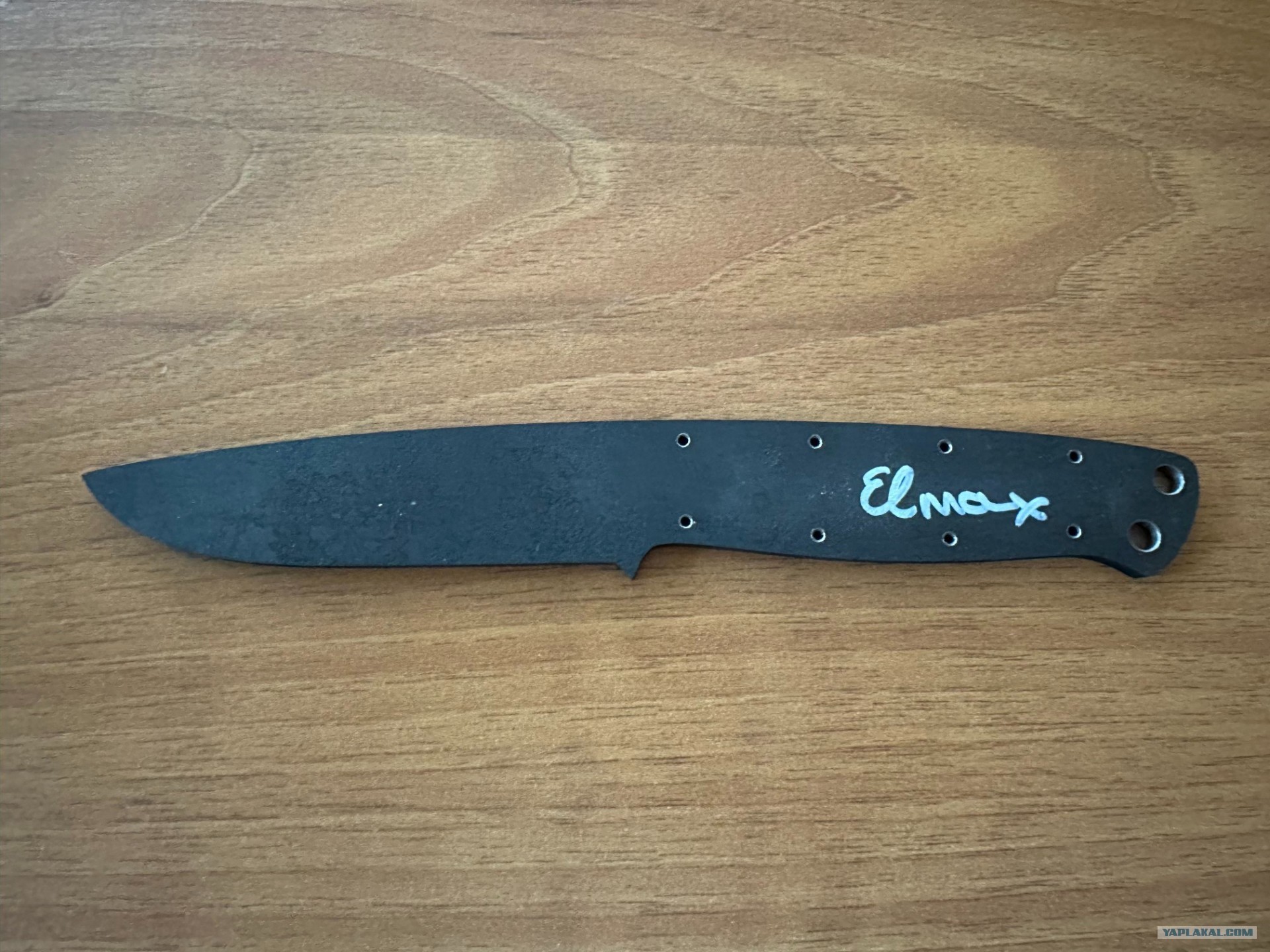

Бланк пришел из ТО. Начинается самое интересное. Размечаю центр сведения

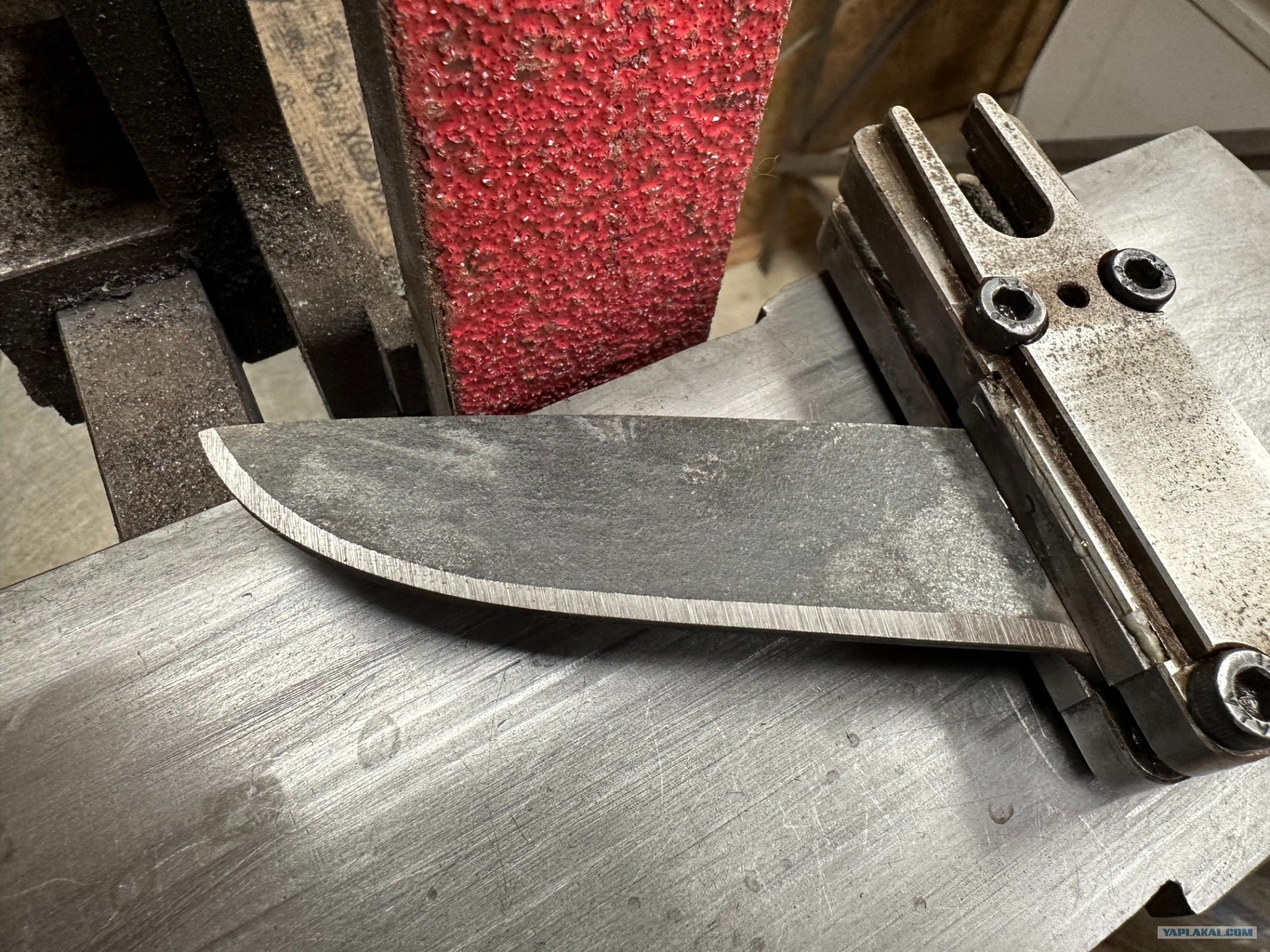

На старой ленточке снимаю фаску – что бы новой ленте продлить ресурс

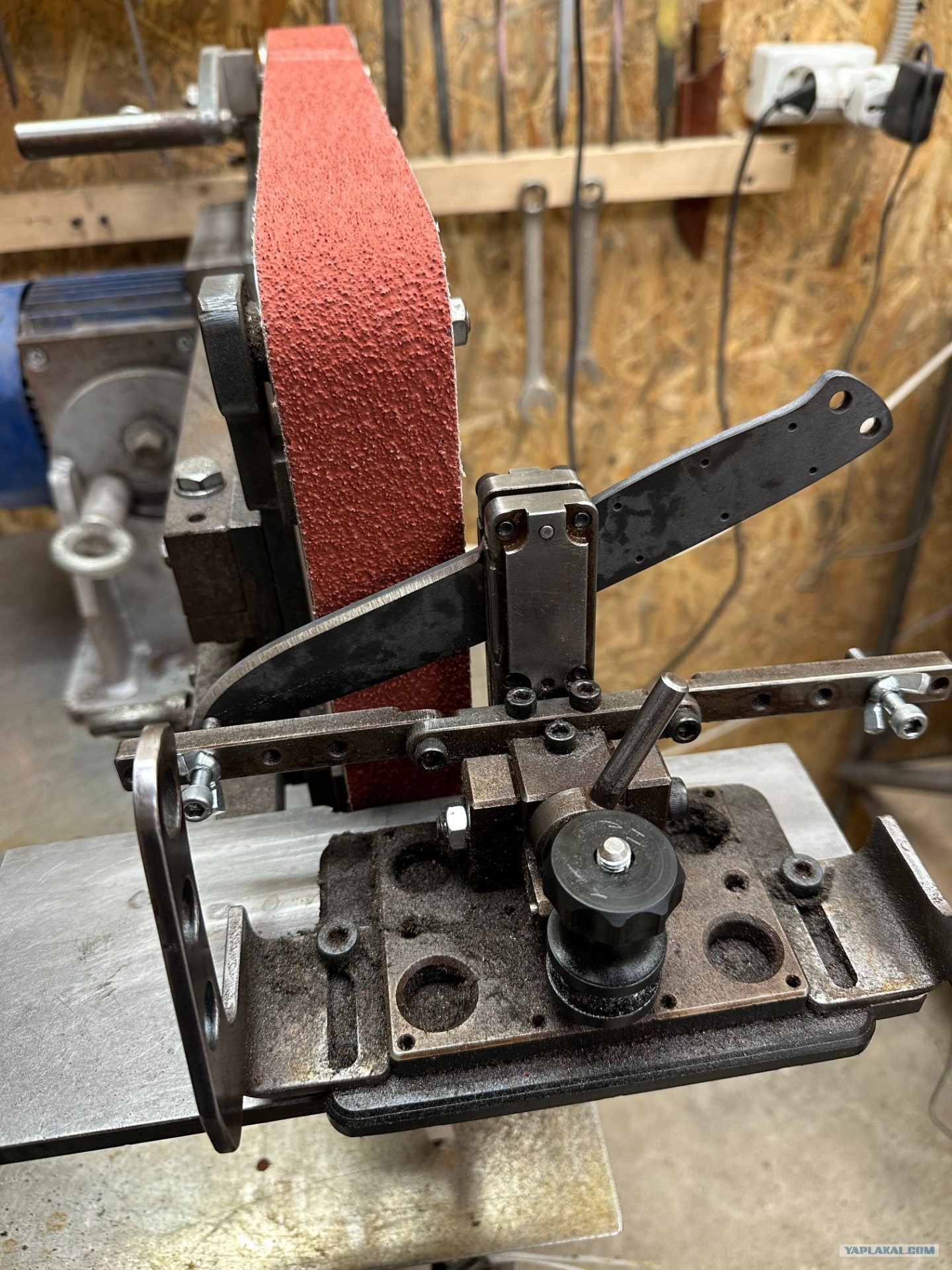

И погнали!

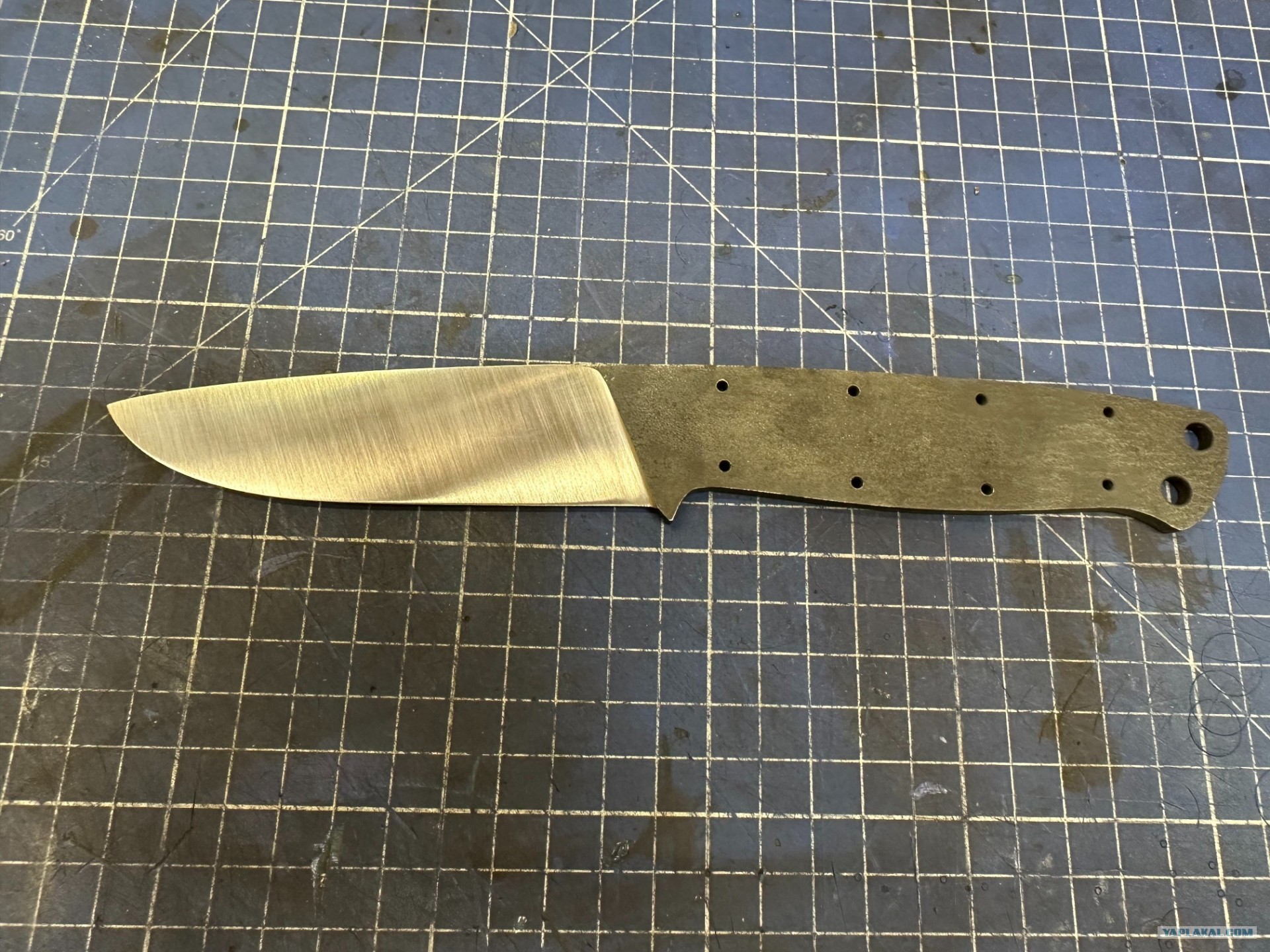

Термичка отличная, сталь топовая, толщина 5 мм – нормально я провозился со спусками. К тому же спуски решил делать от обуха – при такой толщине сканди спуски это прям колун получился бы и под поставленные задачи не очень подошел бы. А тут геометрия получается вполне себе рабочая. На фото клинок еще без финиша скотч-брайтом.

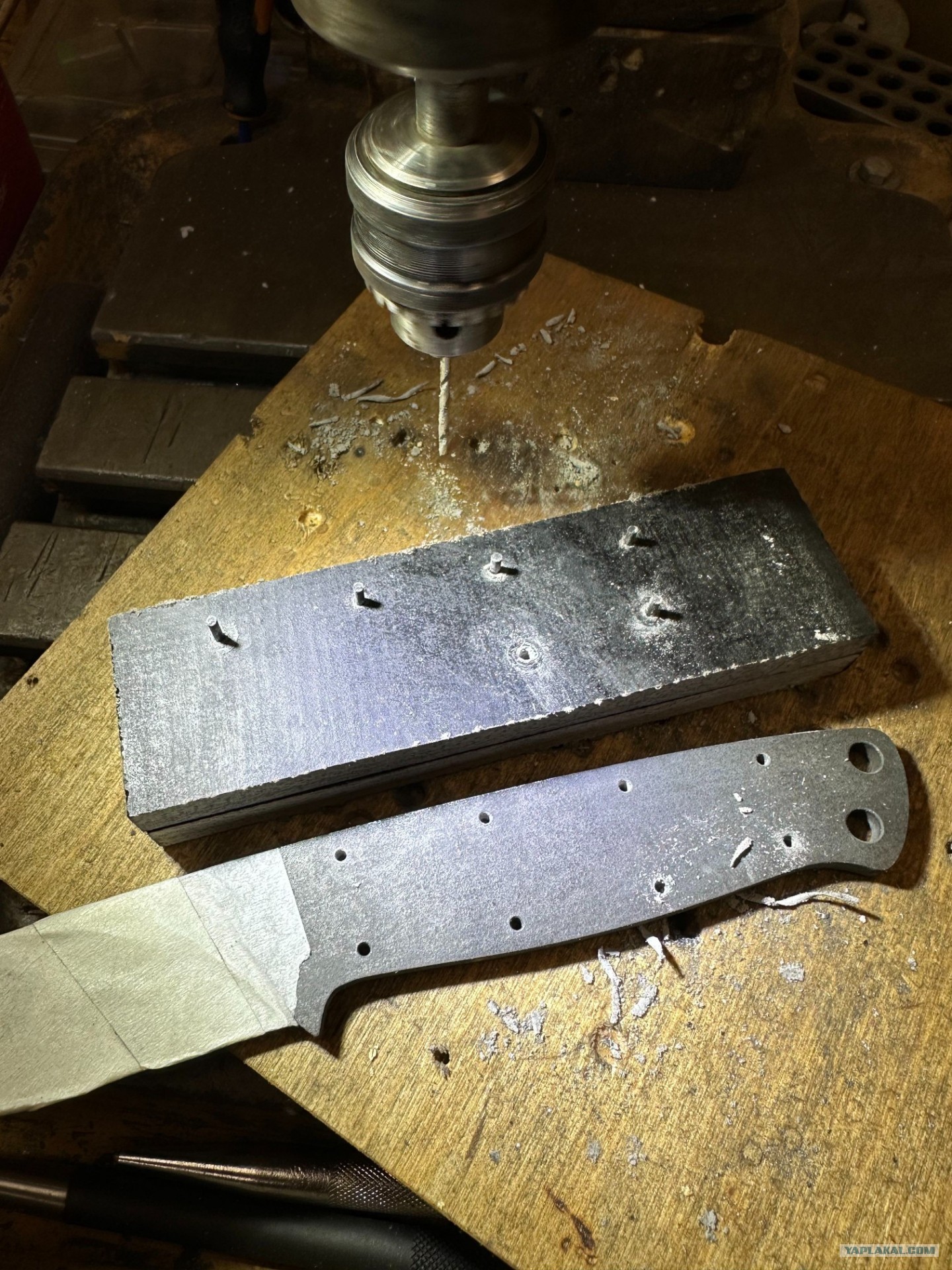

Далее перехожу к рукояти. Засверливаю все отверстия и нарезаю крепеж

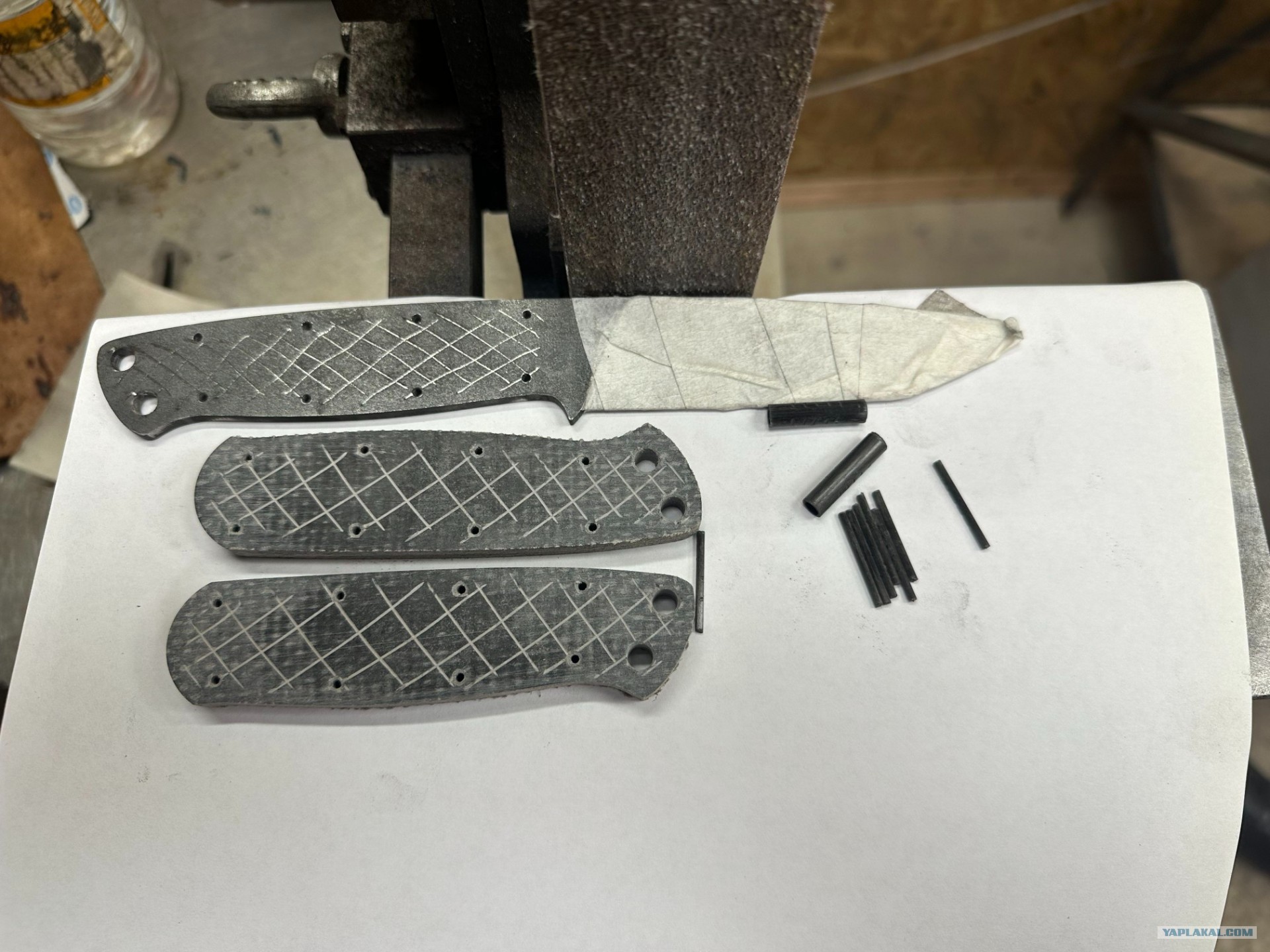

Делаю легкую насечку, обезжириваю и все готово к сборке

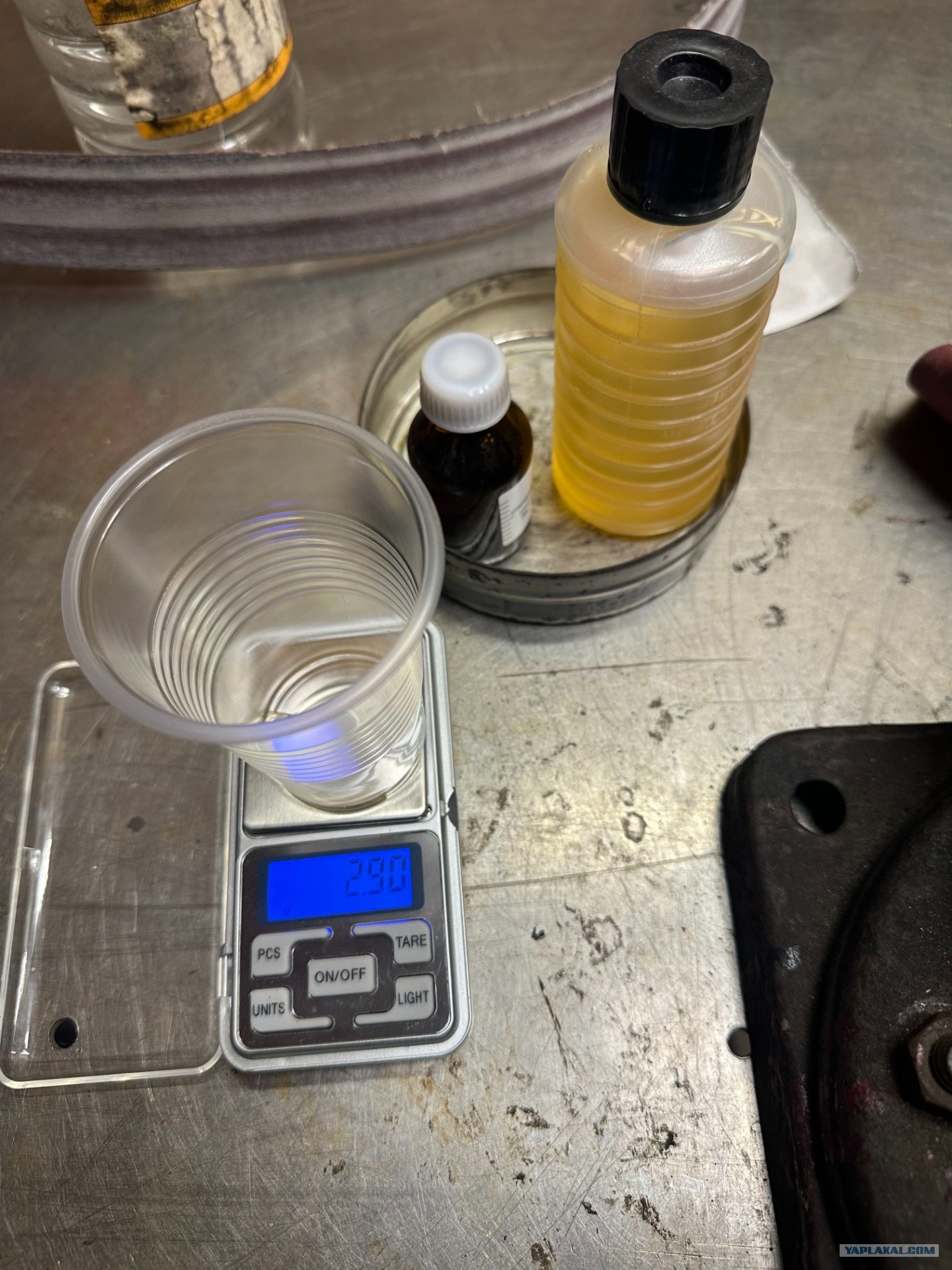

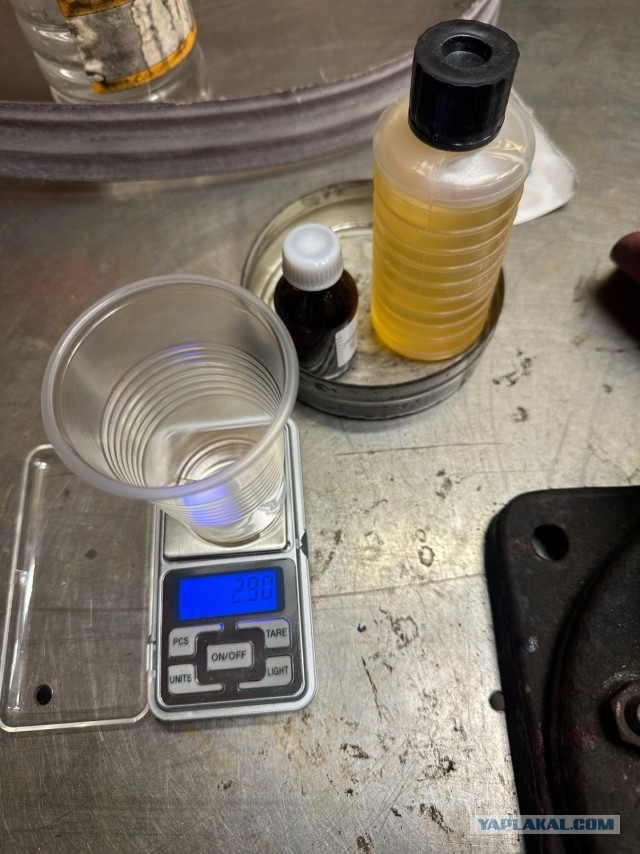

В прошлый раз напоролся на бракованную эпоксидку (( Теперь тщательно выбираю и за одно притащил весы, что бы уж гарантированно соблюдать соотношение смолы и отвердителя (10 к 1).

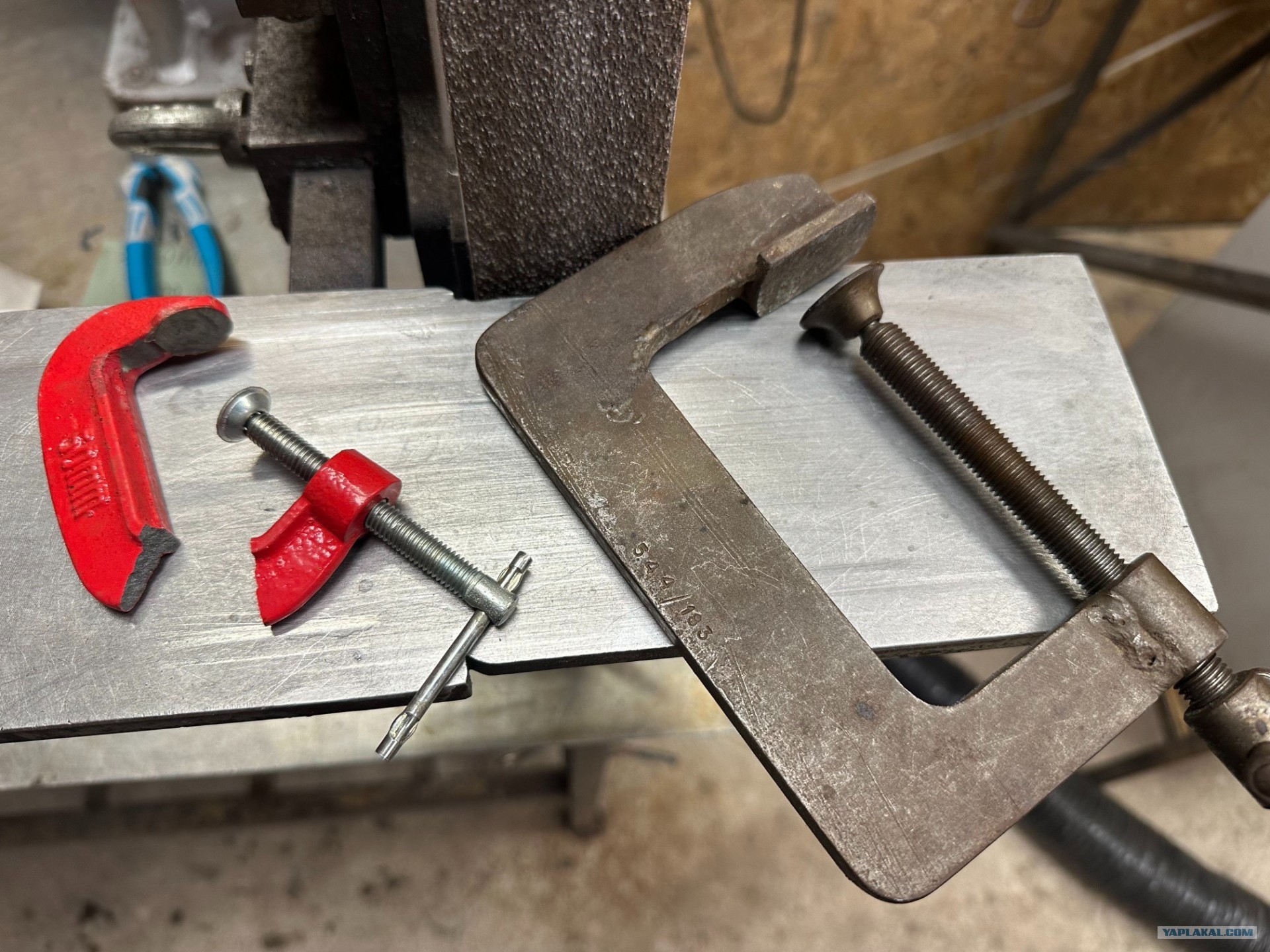

Когда начал стягивать рукоять струбцинами, отъебнула очередная китайская говнина. Уже вторая. И не тянул сильно же! Рядом старая советская – от отца досталась. Вот это вещь!

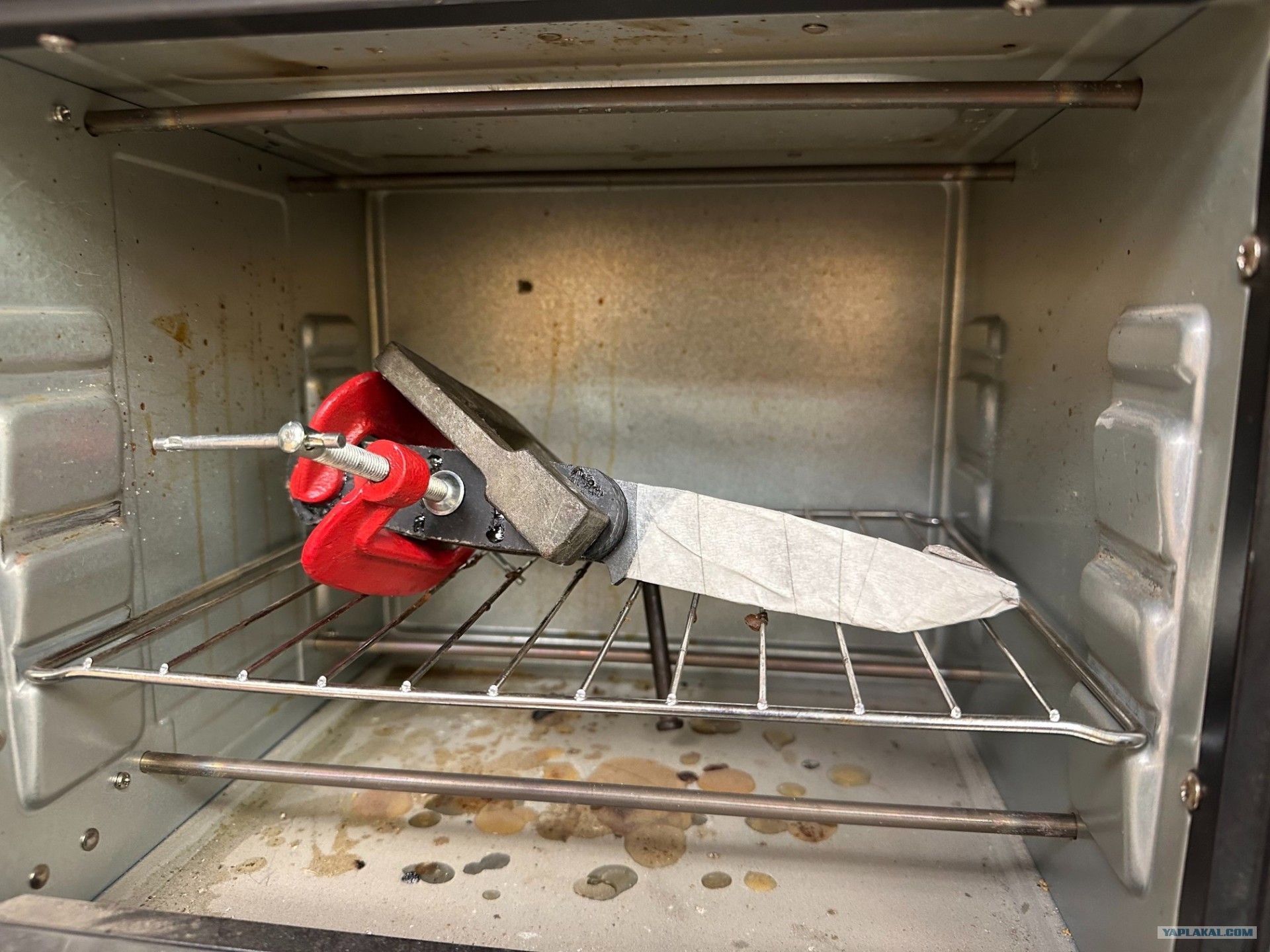

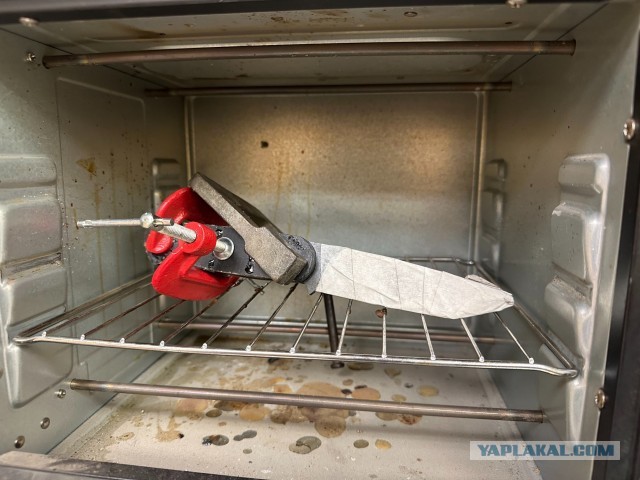

На час в печь при 80 градусах

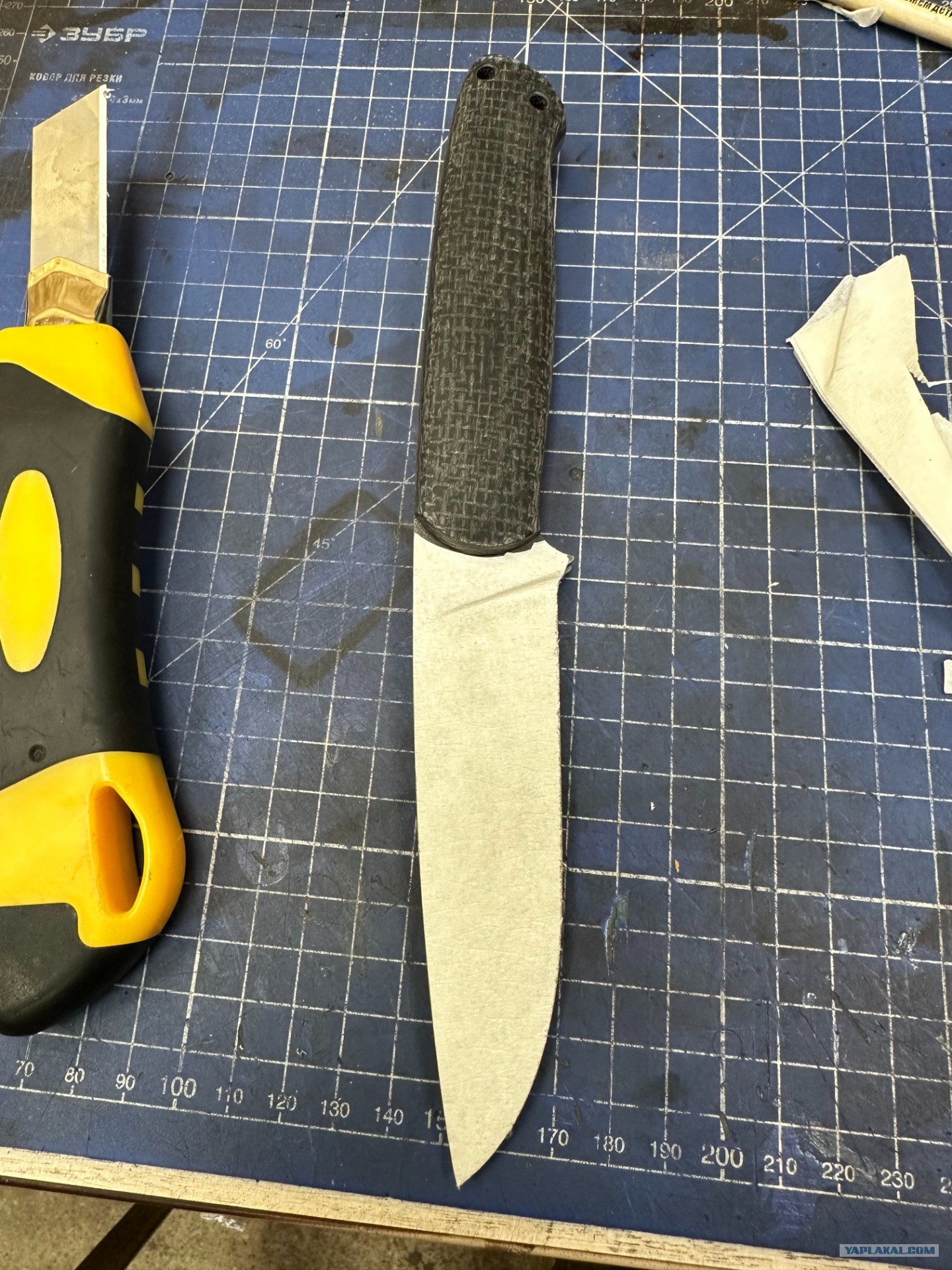

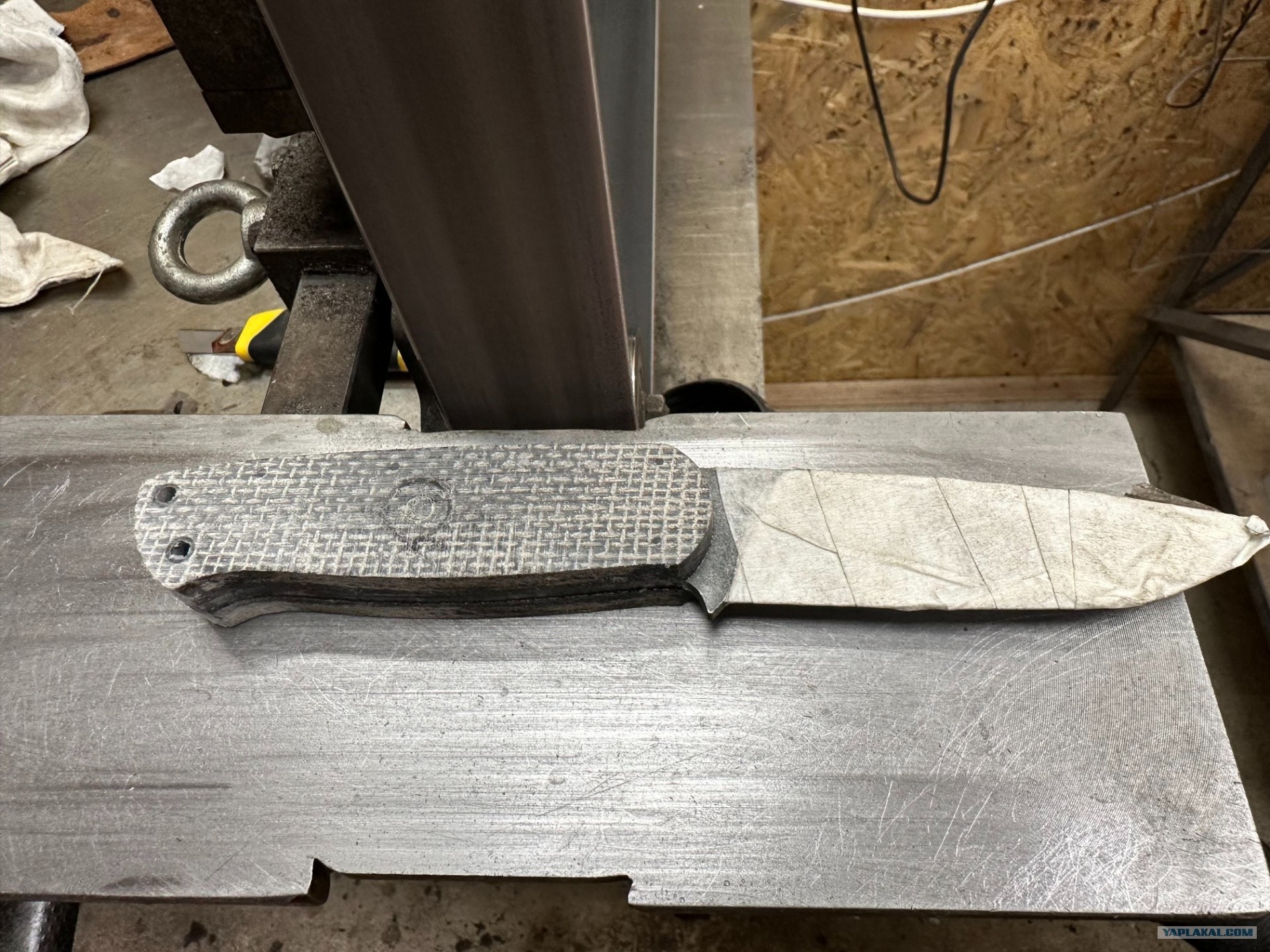

Через час вынимаю и начинаю обтачивать сначала грубо на гриндере

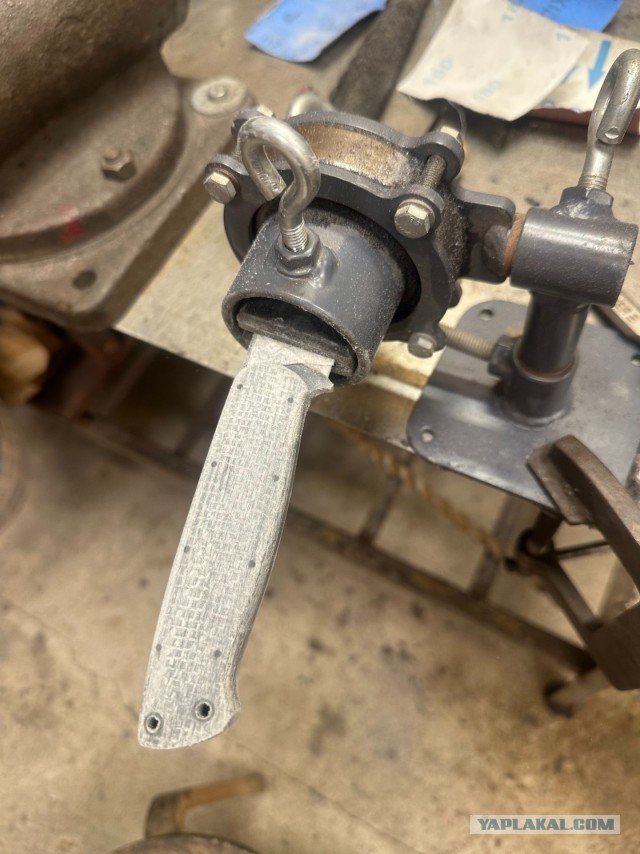

Потом руками в специальных ножевых тисках

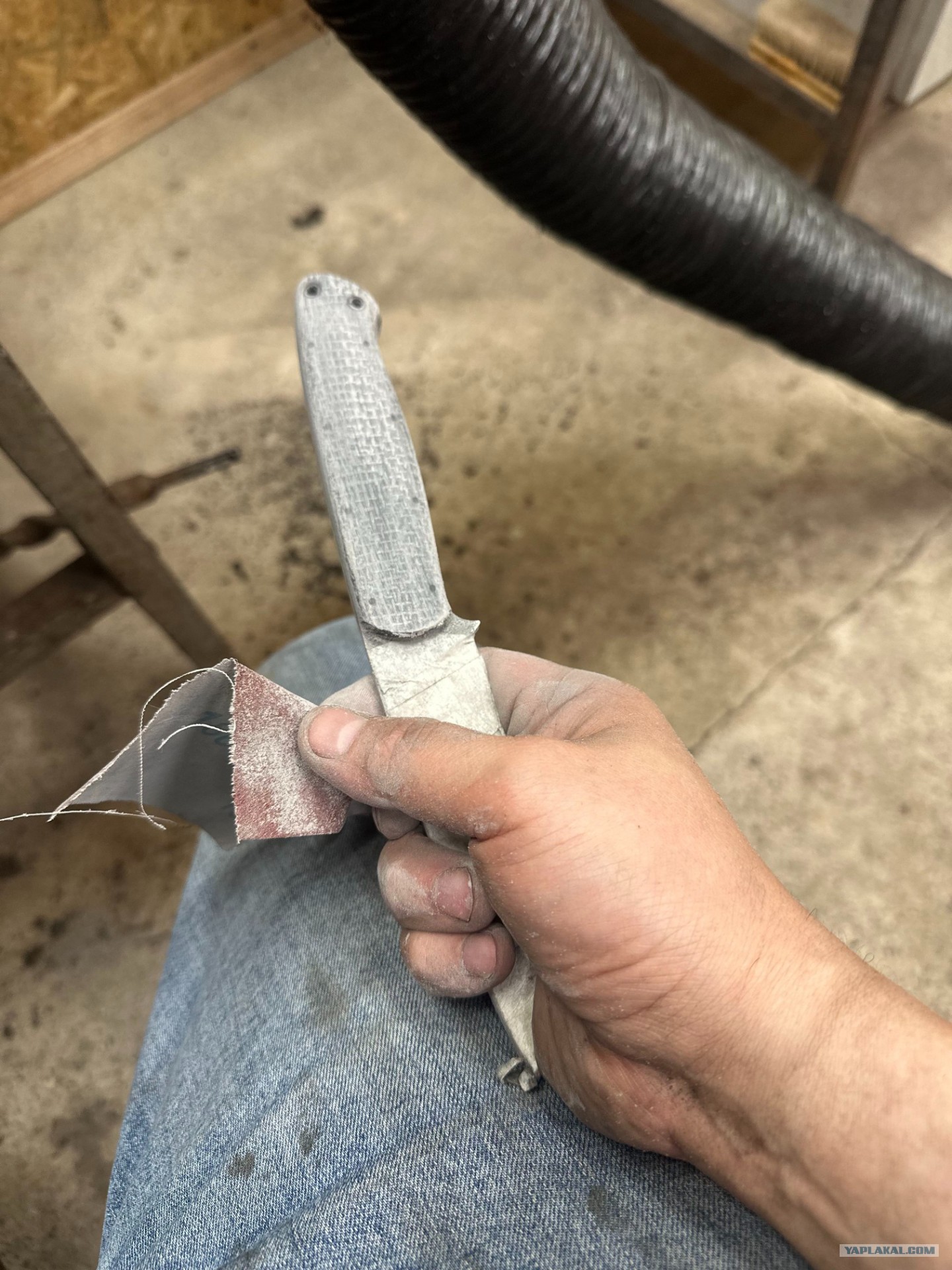

И руками. Куда же без этого?

Далее ножны. Заклеил скотчем клинок что бы при формовке ножен был зазор для свободного хода

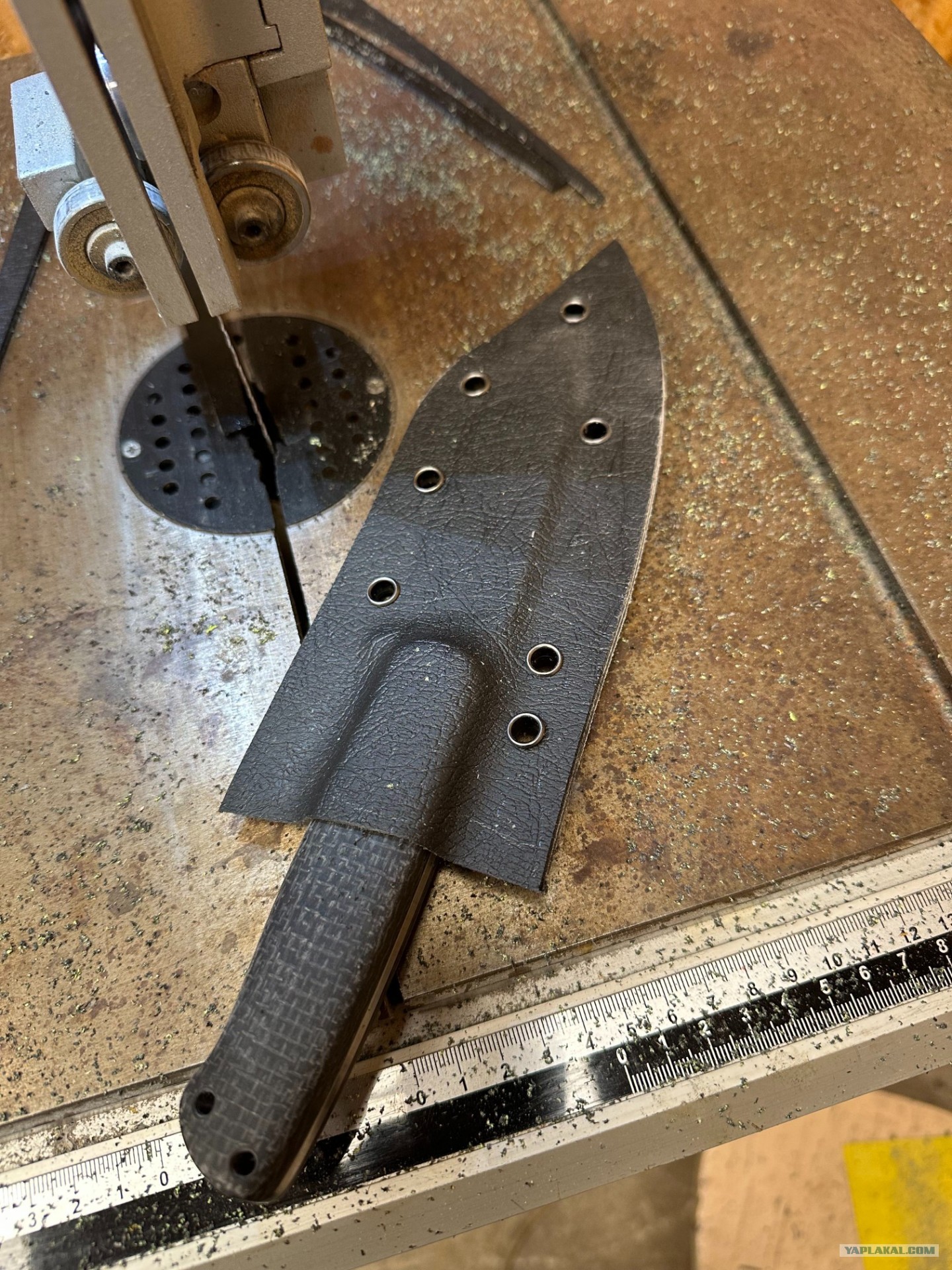

Сформовал сами ножны с помощью нагрева и пресса. Грубо обрезал на ленточной пиле

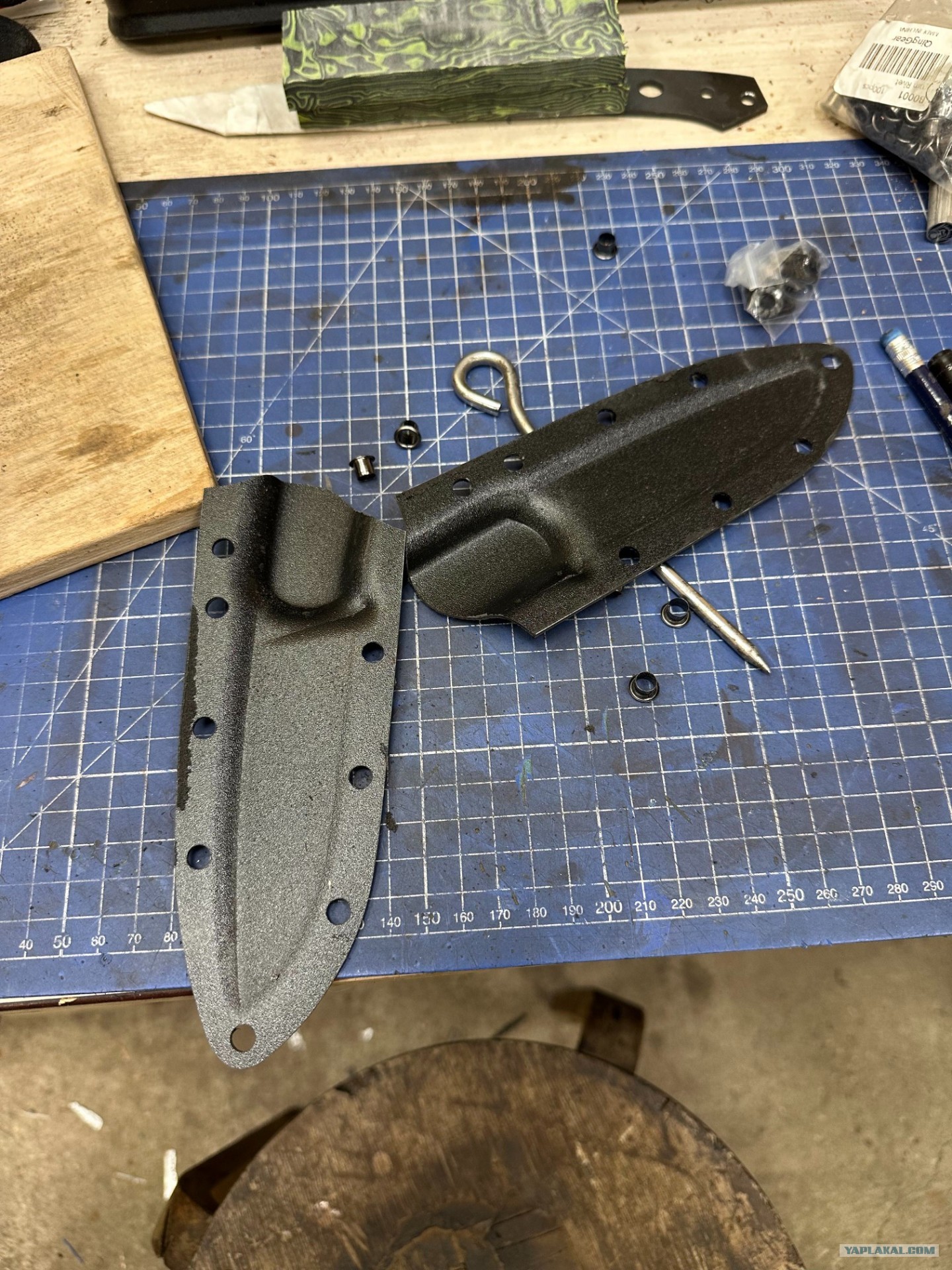

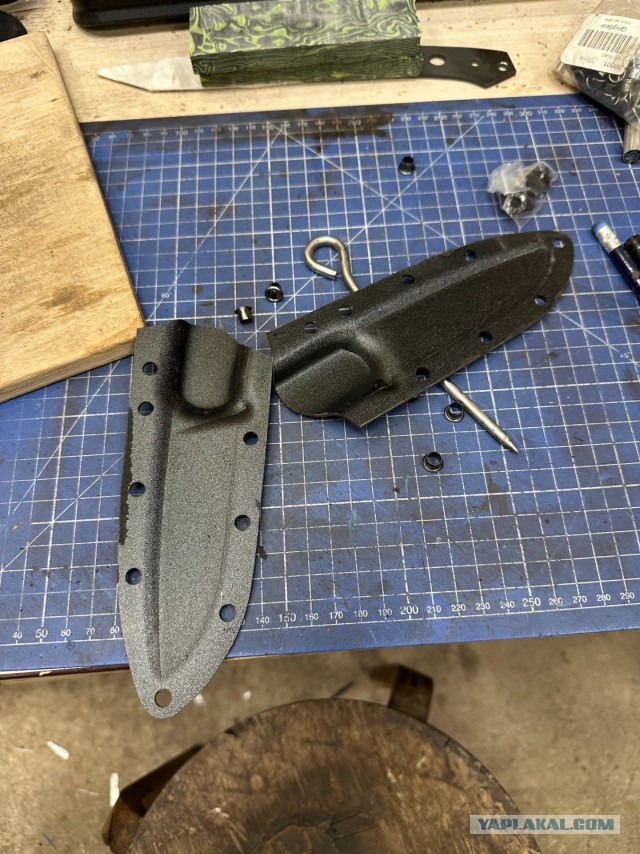

И предварительно обточил на гриндере. Раньше перед этой операцией ножны уже склепывал, а сейчас решил так не делать и дополнительно после обточки их почистить изнури

Вот и готово. Рукоять, без цветных проставок и красивых ПИНов – лишние яркие цвета не нужны в этот раз. Все строго в черном цвете. Крепеж универсальный – под левую руку, под правую, горизонтально, под углом на разгрузку и тд.

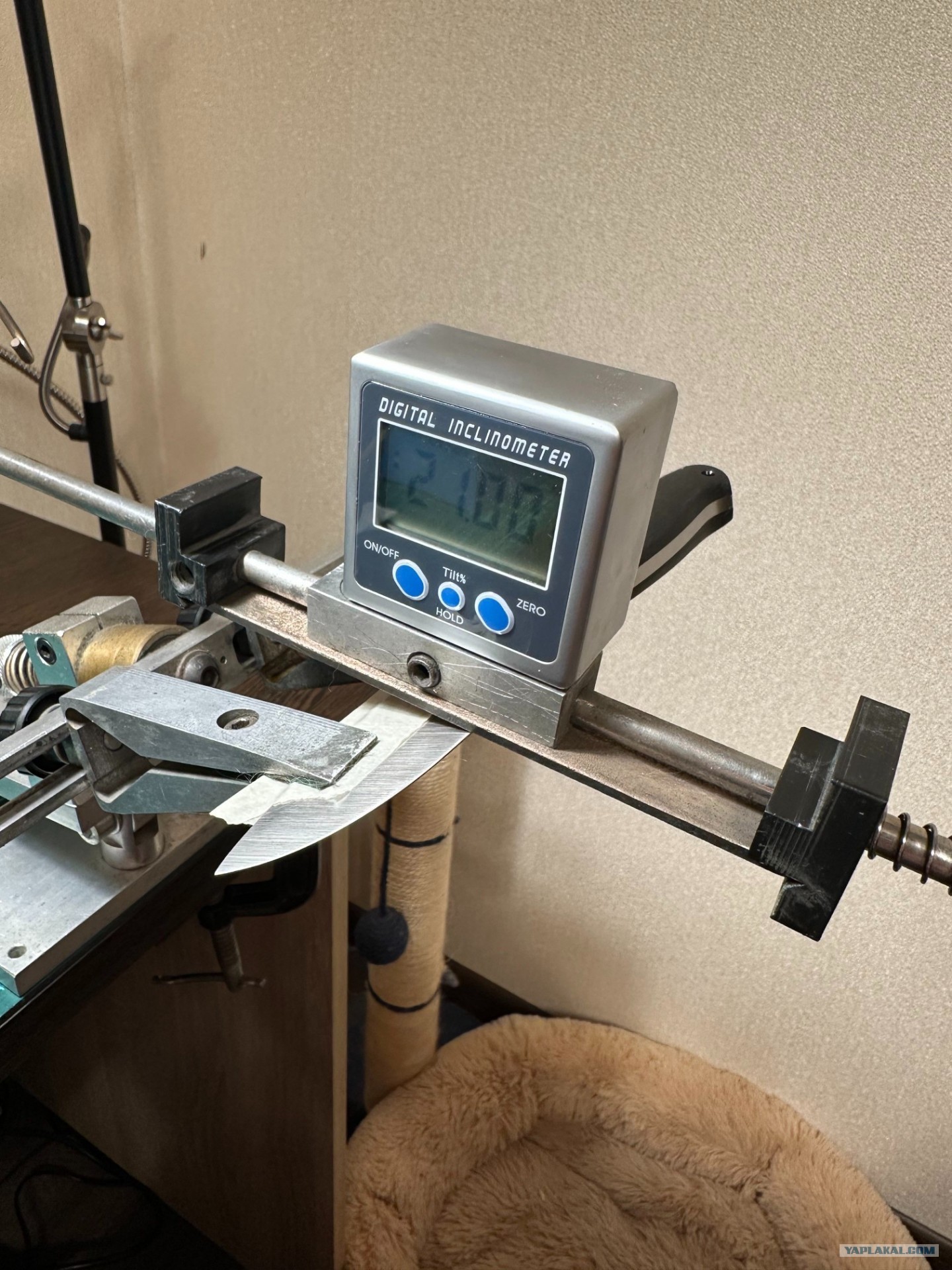

Дома на заточку. Сведение я сделал в районе 0,4 мм – для ножа рассчитанного на грубую и силовую работу это как раз. И угол заточки по этим же причинам решил сделать 42 градуса общий (21 на сторону). Elmax при такой геометрии будет очень устойчива к боковым нагрузкам и сколам и при этом нож останется достаточно резучим.

Заточку остановил на алмазе 20/40. Не стал доводить более мелкими камнями что бы осталась «микропила» - для грубого реза она лучше.

видео перед отправкой

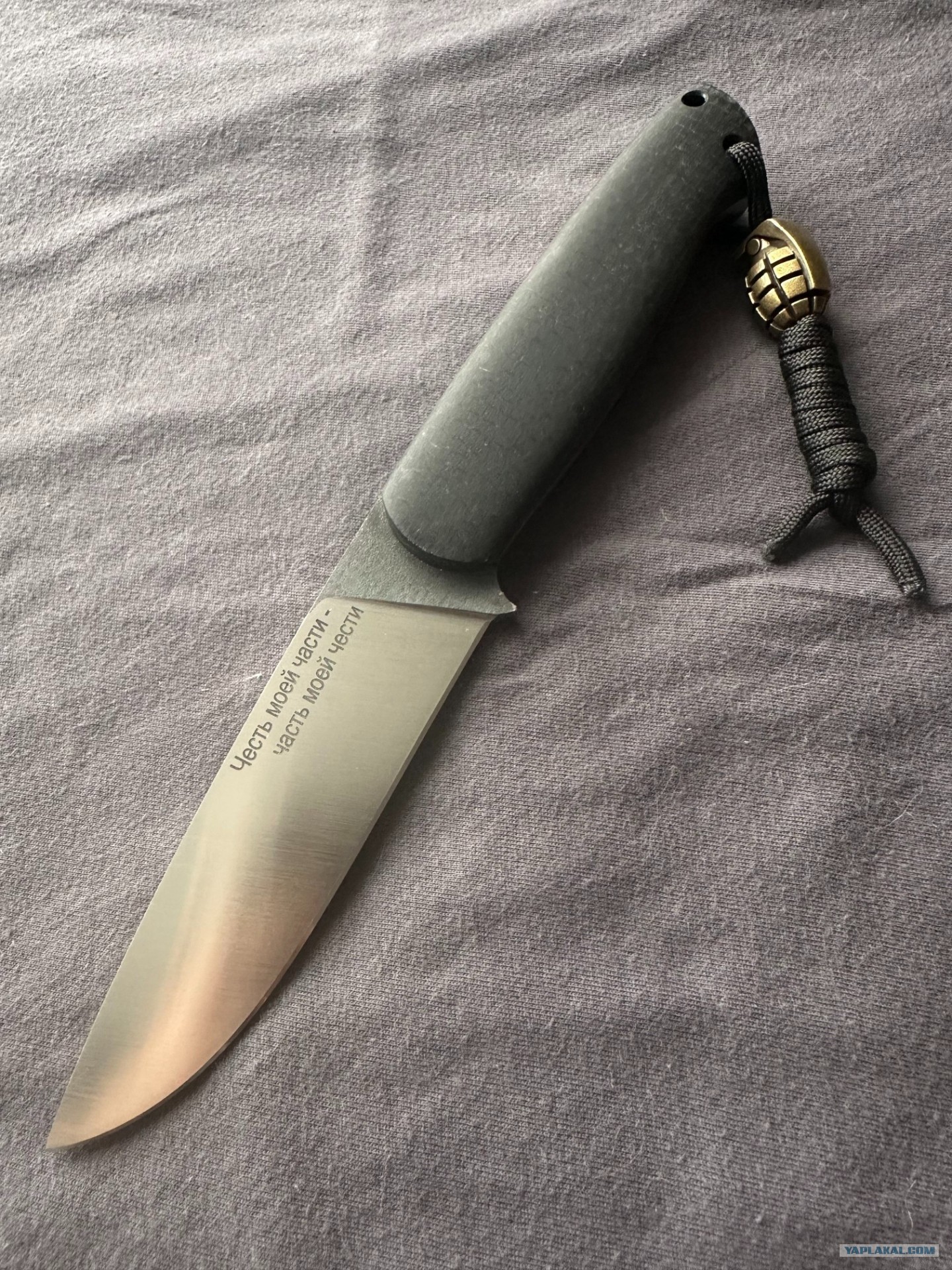

И несколько финальных фото
