Обычно, любой свой макет я начинаю с идеи, а далее занимаюсь воплощением: расслаблено и по настроению, да вообще творю, что хочу. Здесь же идея была чужая и в довесок ограничение по срокам реализации, а потому все началось долгих обсуждений.

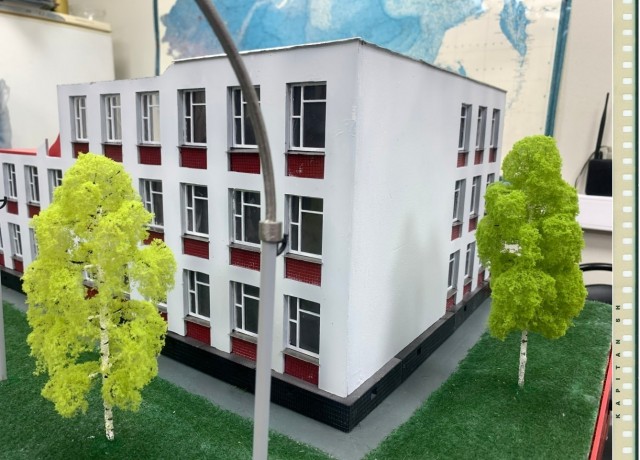

Общая задача формулировалась, как демонстрация некоторых действий и определенного оборудования, на примере абстрактного, но узнаваемого объекта. В результате долгих обсуждений, пришли к выводу, что объектом будет школа в модификации «самолетик», то есть проекта 65-426 / 1.
Еще в далекие 80е, первый мой макет здания, был макет именно такой школы.


Сначала пошли первые прикидки, какой должен быть размер макета, здания и вообще всего, что должно происходить на макете. Я предлагал немного оживить макет: поставить на угол курящих школьников, нарисовать на стене графити, сделать окно разбитым и рядом положить мячик, на асфальте поставить заплатки и лужи. А еще можно было бы сделать имитацию отбившейся плитки на фундаменте, а за ней кирпичную кладку. Возможно сделать какие-то сценки, то есть показать жизнь на макете. Но мне было сказано, что организация серьезная и ни каких «оживлений» делать не надо. Ну… хозяин-барин. Кто музыку оплачивает, тот её и танцует.

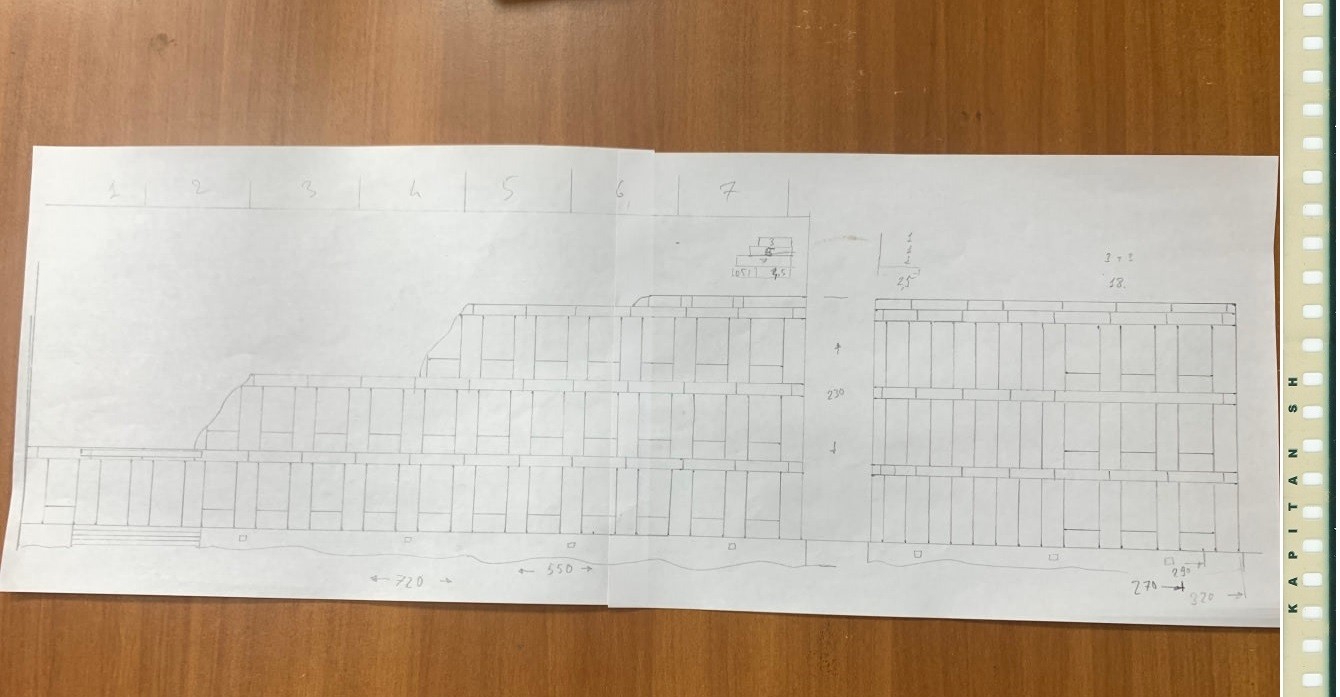

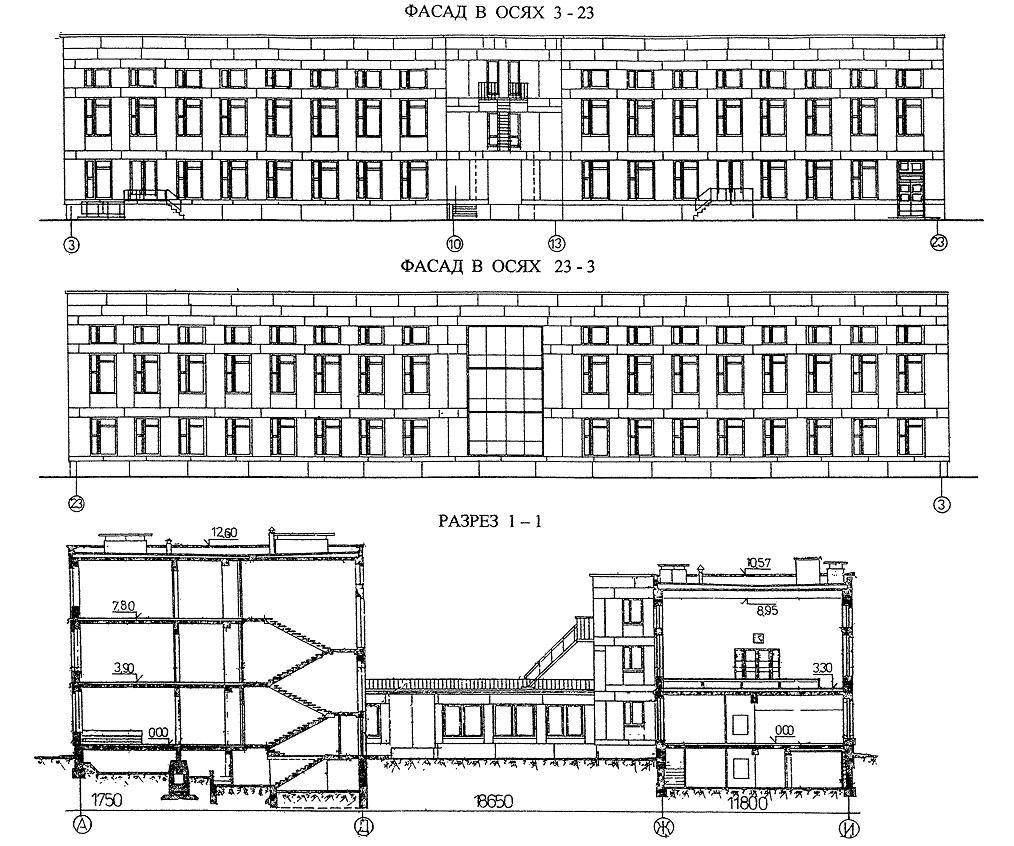

По результатам очередных дебатов, создаю первые чертежи. Некоторые пропорции были намеренно изменены для компоновки макета и реализации двух из четырех сценариев, хотя потом именно эти сценарии так и не были реализованы.


Это сообщение отредактировал KapitanSH - 10 сен 2026 в 16:07

003

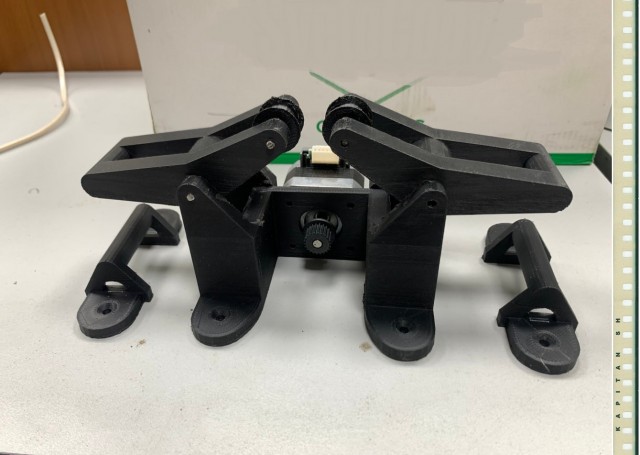

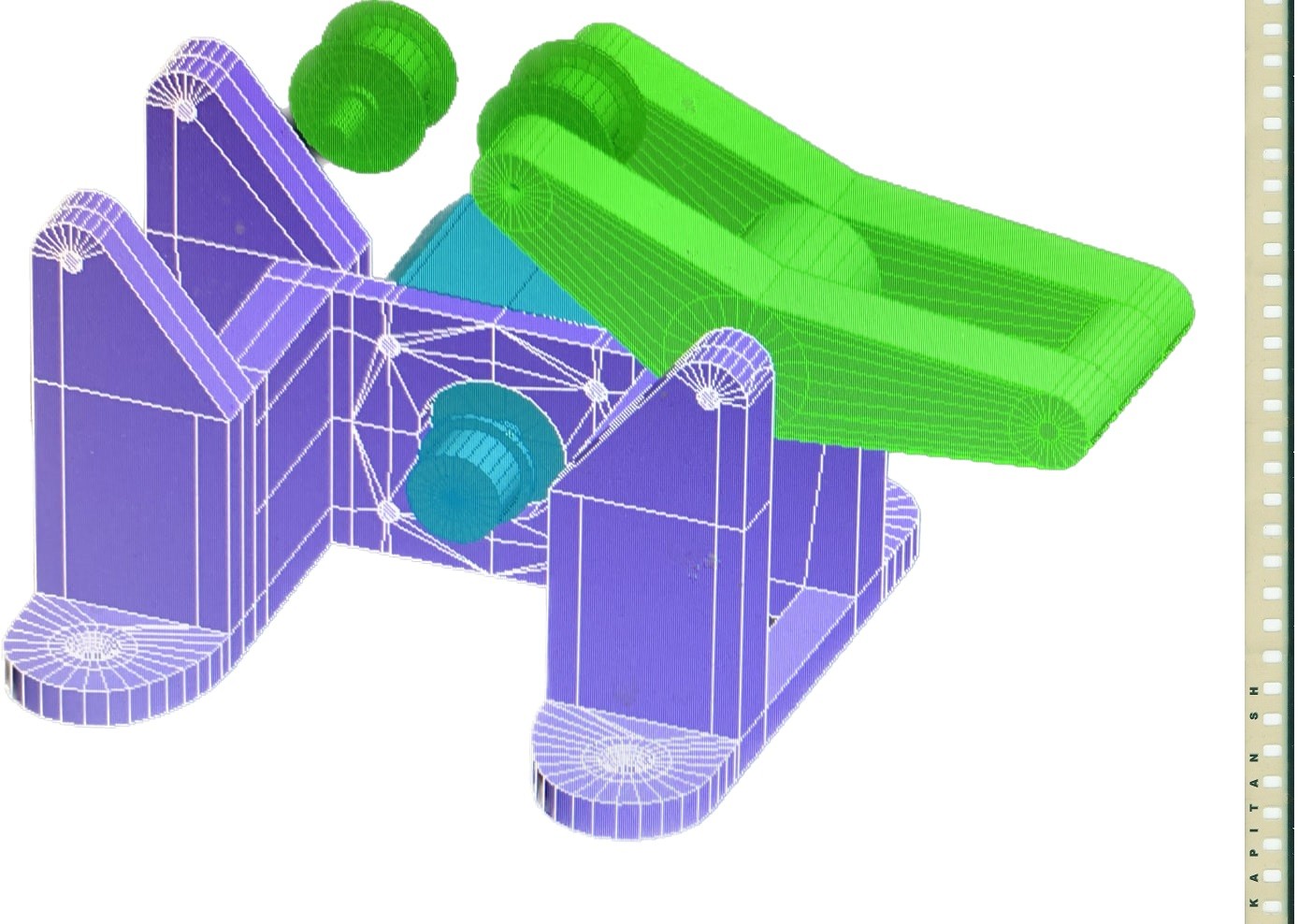

Натяжной механизм
Параллельно начал разрабатывать механику, для реализации интерактивной части макета. Компоновка, сценарии и много чего еще не были определены, но некоторый идеи уже не подлежали изменению. И хорошо, что разработку начал заранее, но об этом чуть позже.
Все делаю в 3D Max, мне так удобнее.

004

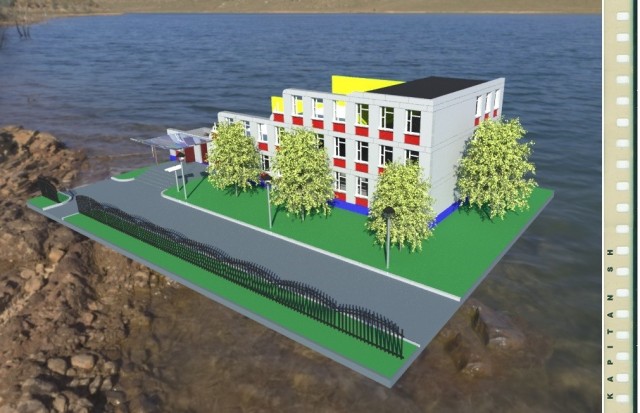

Рендер будущего макета

Наконец вроде приходим к консенсусу. Макет будет представлять из себя часть здания школы, с вырезами, для требуемой демонстрации. Масштаб 1:43, размер основания 900х700 мм. По результатам делаю проект в 3D Max, и с него клепаю рендеры, для согласования. Поэтому же цифровому двойнику, позже будут изготавливаться все детали будущего макета.

005
Заказчик госструктура, а это обилие бумажной работы, особенно, если стоит вопрос закупок. При работе с коммерческими конторами, все гораздо проще, выделили деньги, принес чеки, всё. Здесь мне пришлось расписать всё, что планируется к закупке: краски, кисти, готовые элементы макета (трава, деревья), сервоприводы, светодиоды, пластики, смолы и так далее.
На каждую позицию подбирается 3! поставщика с разными ценами, все это описывается на 5 листах А4, по форме, утвержденной сверху.
И хорошо, что у меня был исполнительный помощник, для оформления всей макулатуры.

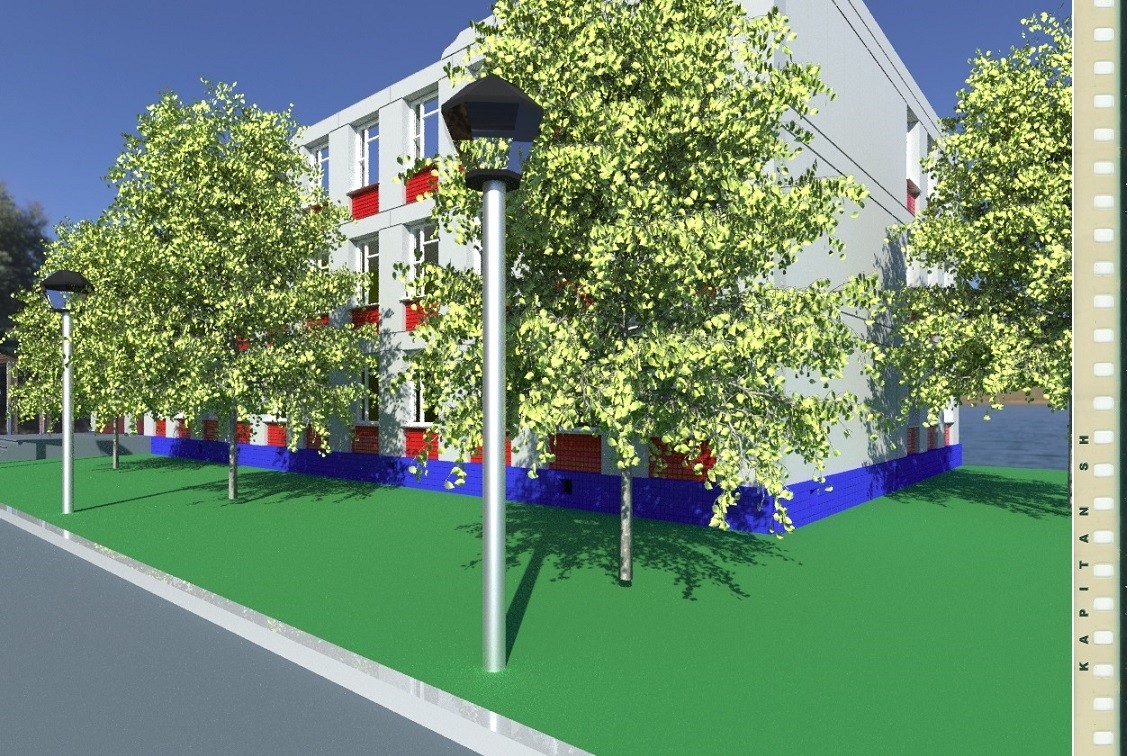

На столбе видеокамера, её размер умышленно утрирован, для демонстрации работы системы видеонаблюдения


Это сообщение отредактировал KapitanSH - 10 сен 2026 в 16:09

006
Потом проходит несколько совещаний (за одно, это не успеть), где обсуждается каждая позиция.
- Так, дерево, что еще за дерево, фанеру Вам уже согласовали.
- Это макетное дерево.
- Что такое макетное дерево?
- Дерево на улице видели. Вот точно такое же, только в 45 раз меньше.
- Зачем оно нужно?
- Это согласовано, вот рендер, по которому работаем.
Ответственный за выставочную деятельность положительно кивает головой.
- А что, дешевле нету?
- То, что дешевле, хуже по качеству (передаю фото дешёвого дерева).
- Ладно (со вздохом), согласовано. Так, что у нас дальше… Трава! Какая ещё трава?
- Газонная, макетная, - хотя хочется сказать совсем другое!

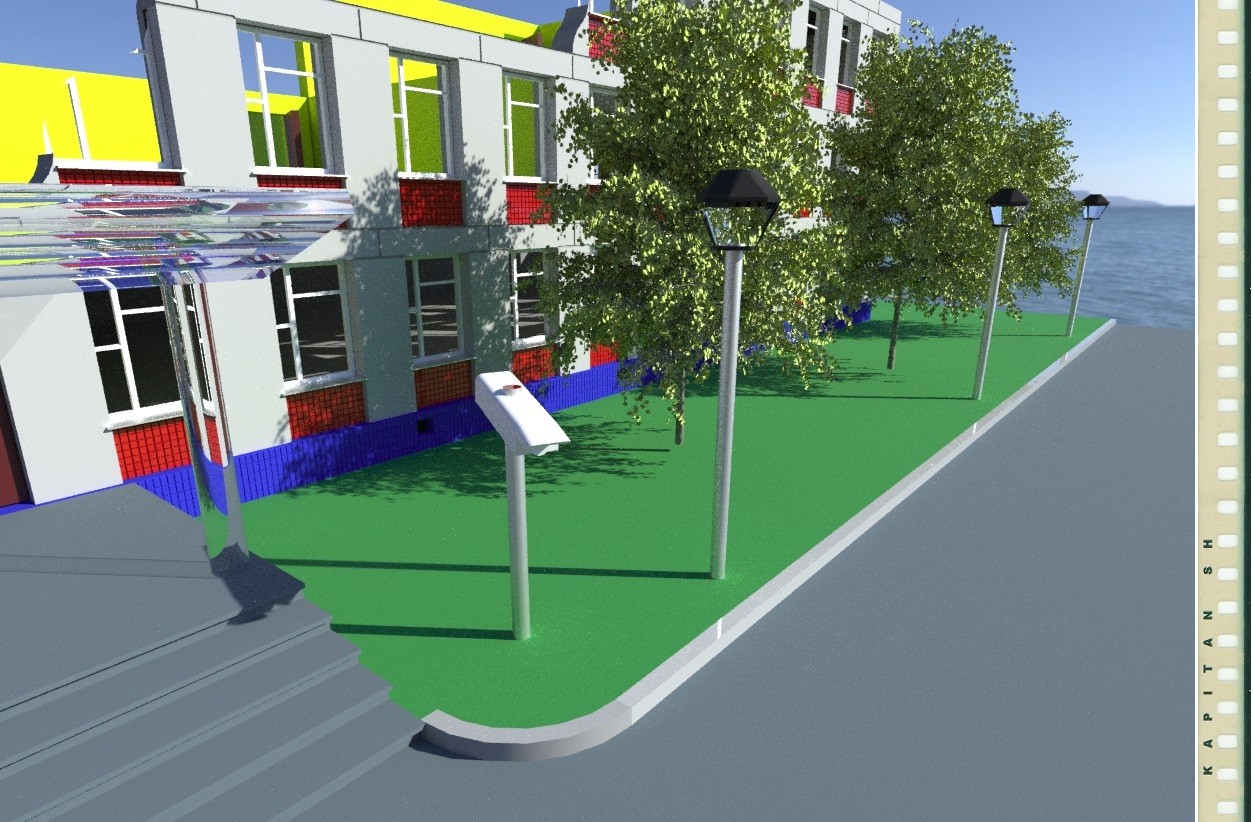

Еще рендер будущего макета


Это сообщение отредактировал KapitanSH - 10 сен 2026 в 16:10

007

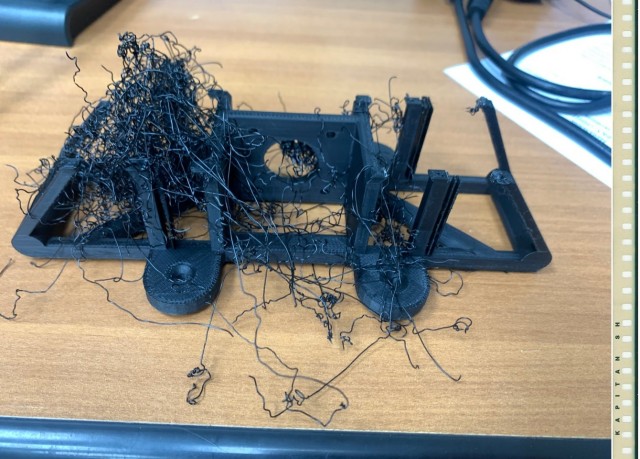

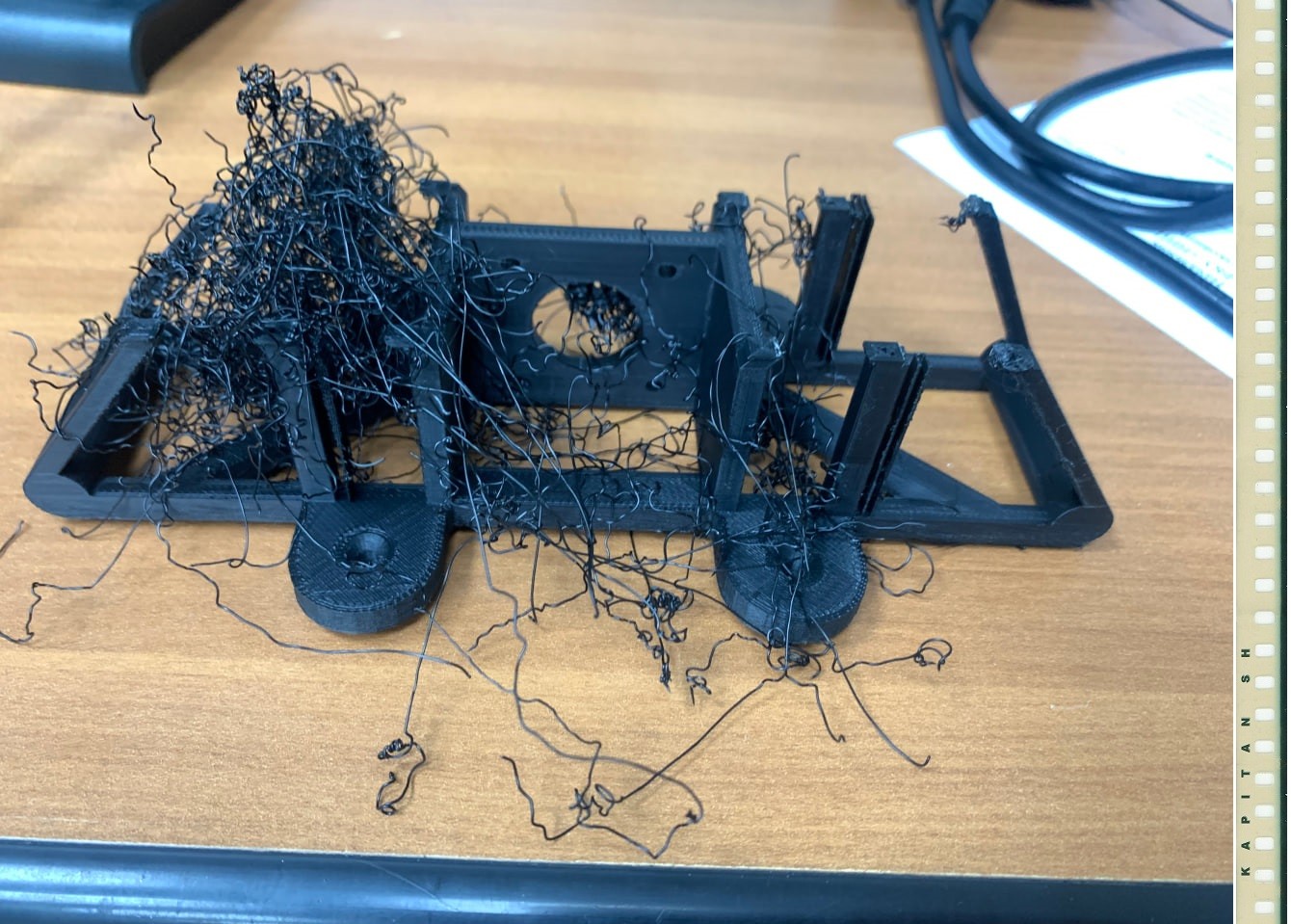

Механизм в процессе печати. Сроки и так поджимают, а тут сбой в печати, бывает…

После 10 недель совещаний, согласований и всякой бумажной работы, наконец то можно начать, строить макет. И тут выясняется первый казус. Нет у меня трех месяцев, выставка через три недели. Первая мысль - ЭТО НЕ РЕАЛЬНО! Есть такие вещи, как время печати принтера, высыхания грунтовок, красок, клея. Короче, про творческий процесс и вылизывания мелочей в свое удовольствие можно забыть.
При этом, от некоторых слышу полное непонимание процесса:
- А что такого? Подумаешь домик склеить… Мы с ребенком за вечер такую поделку делаем.

И это еще хорошо, что я не все делал один (хотя могу), программированием и электрикой занимались два других человека. Я отвечал за сам макет и механику.
Забегая вперед скажу, что ради сроков пришлось пожертвовать некоторыми подробностями (например, создание швов между плитами), доделкой и доводкой всяких мелочей. Некоторые просчеты тоже не стал переделывать, а просто наложил «заплатки».

Для информации: Общее время на доводки и работы над всякими мелочами может составлять до половины (а иногда и больше), от общего времени работы над макетом.

008
При разработке механизмов, бывают ошибки и это нормально. Где-то нагрузку не учтешь, или про что-то забыл. Первая версия была совсем неудачной, при первом же испытании она развалилась. Остатки я еще попробовал использовать в подъемном механизме, но как-то не задалось. Там тоже пришлось переделывать. С учетом ошибок, была разработана и напечатана новая версия. Ее тоже можно было бы довести до идеала, но с учетом обновленных данных по срокам реализации, заниматься этим уже не стал.


Это сообщение отредактировал KapitanSH - 10 сен 2026 в 16:11

009

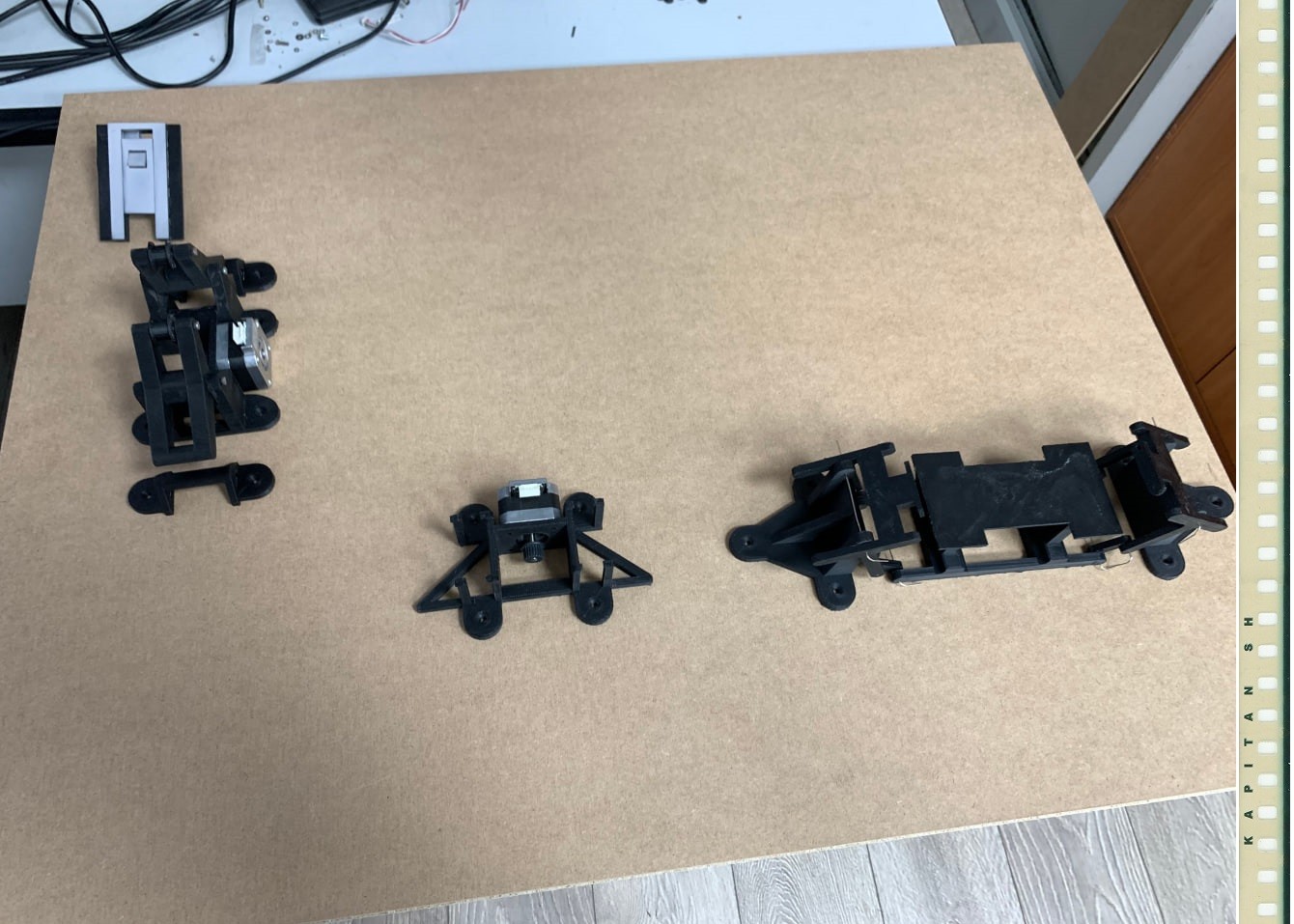

Макет интерактивный, значит сначала строим механизмы, а затем вокруг них строим макет. Первые прикидки расположения механизмов на основании макета.

010

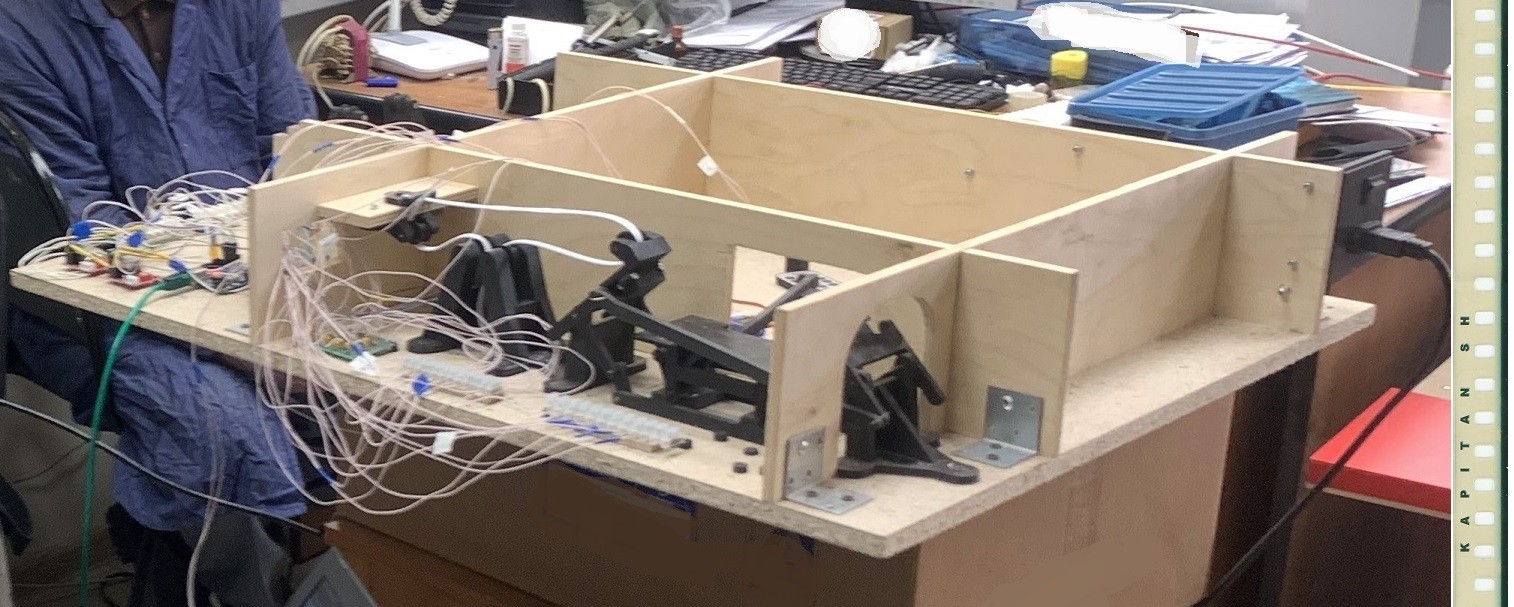

Все обилие подвижных элементов запихиваю в основание макета, из-за этого оно стало двухъярусным. Нижний ярус для всей механики и электроники, верхний для макета.

011

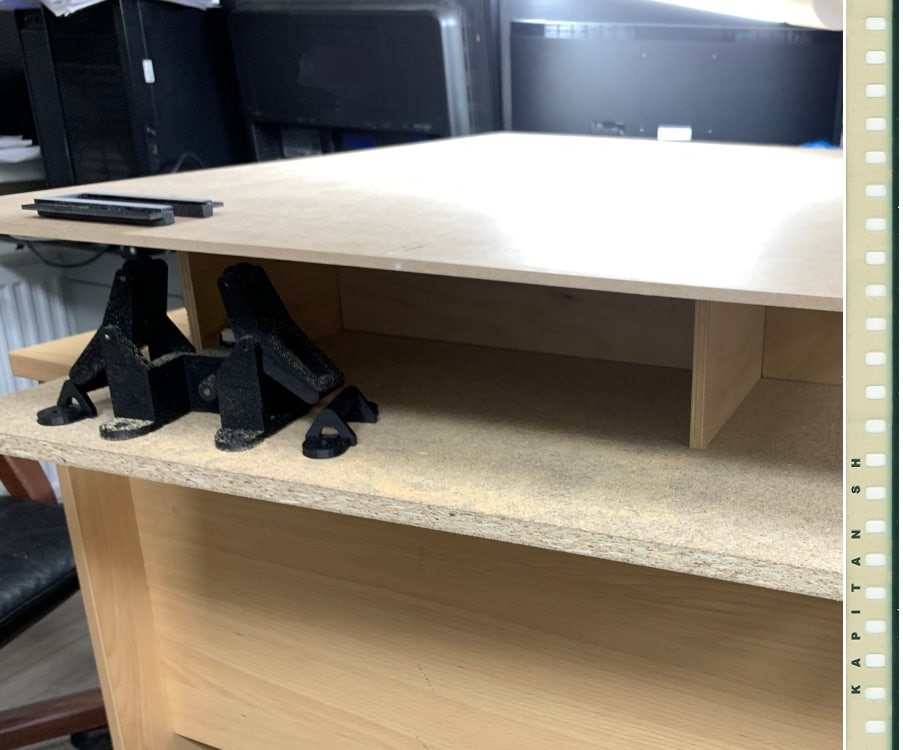

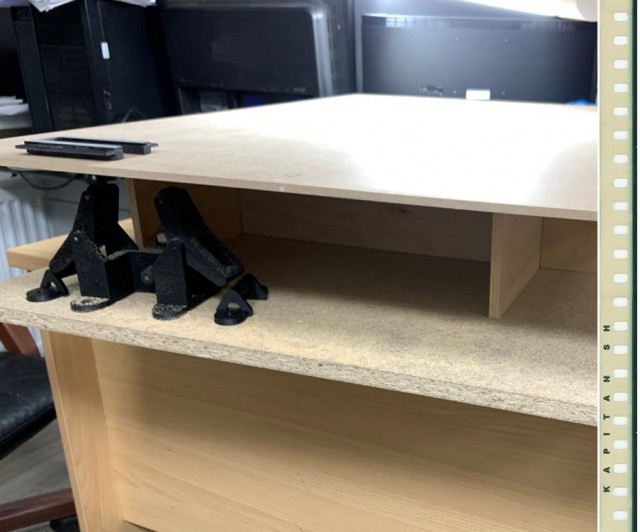

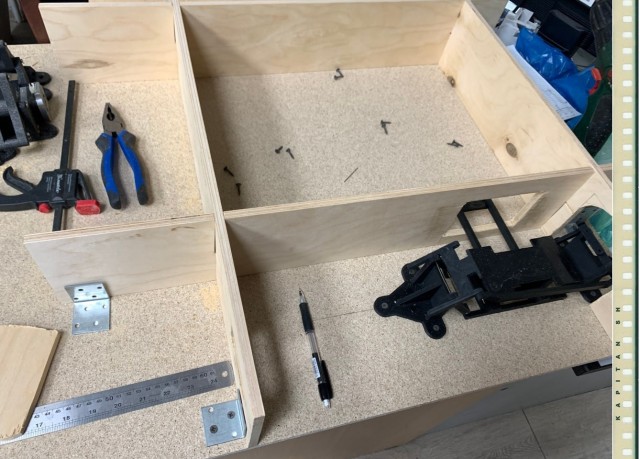

Для их разделения создал такое вот основание, которое способно надежно удерживать верхний уровень и одновременно с этим не мешает доступу к элементам управления и работы макета.

012
Далее начались работы по монтажу проводки и электронной части макета.

013

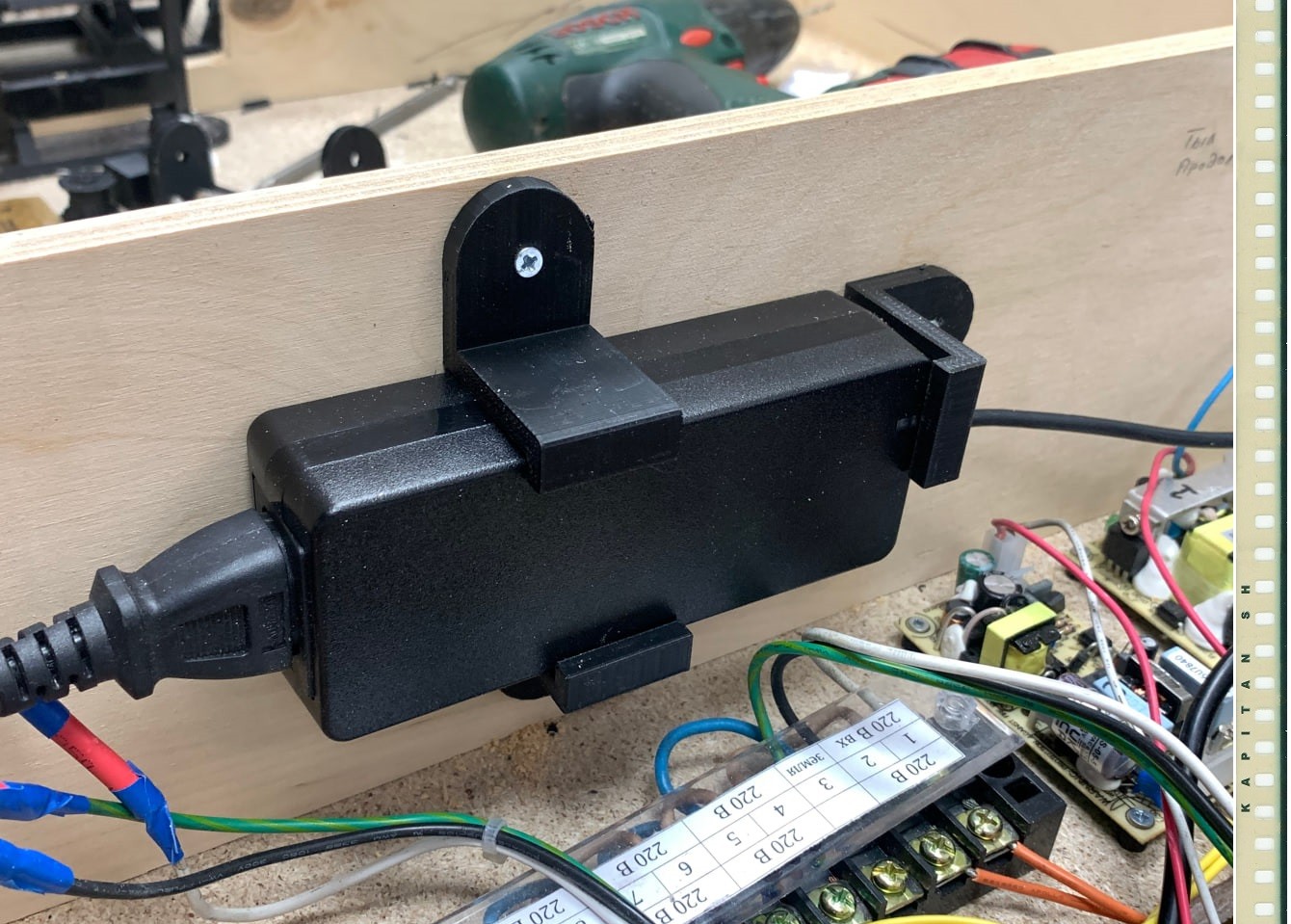

В процессе закупок бывает пересортица, необходимого блока питания (для стационарной установки) не было, но был вот такой, по схожей цене. Болтаться он не должен, но хорошо, когда под рукой есть 3D принтер, пол часа работы в 3D программе и вот специальное крепление для блока питания.

014

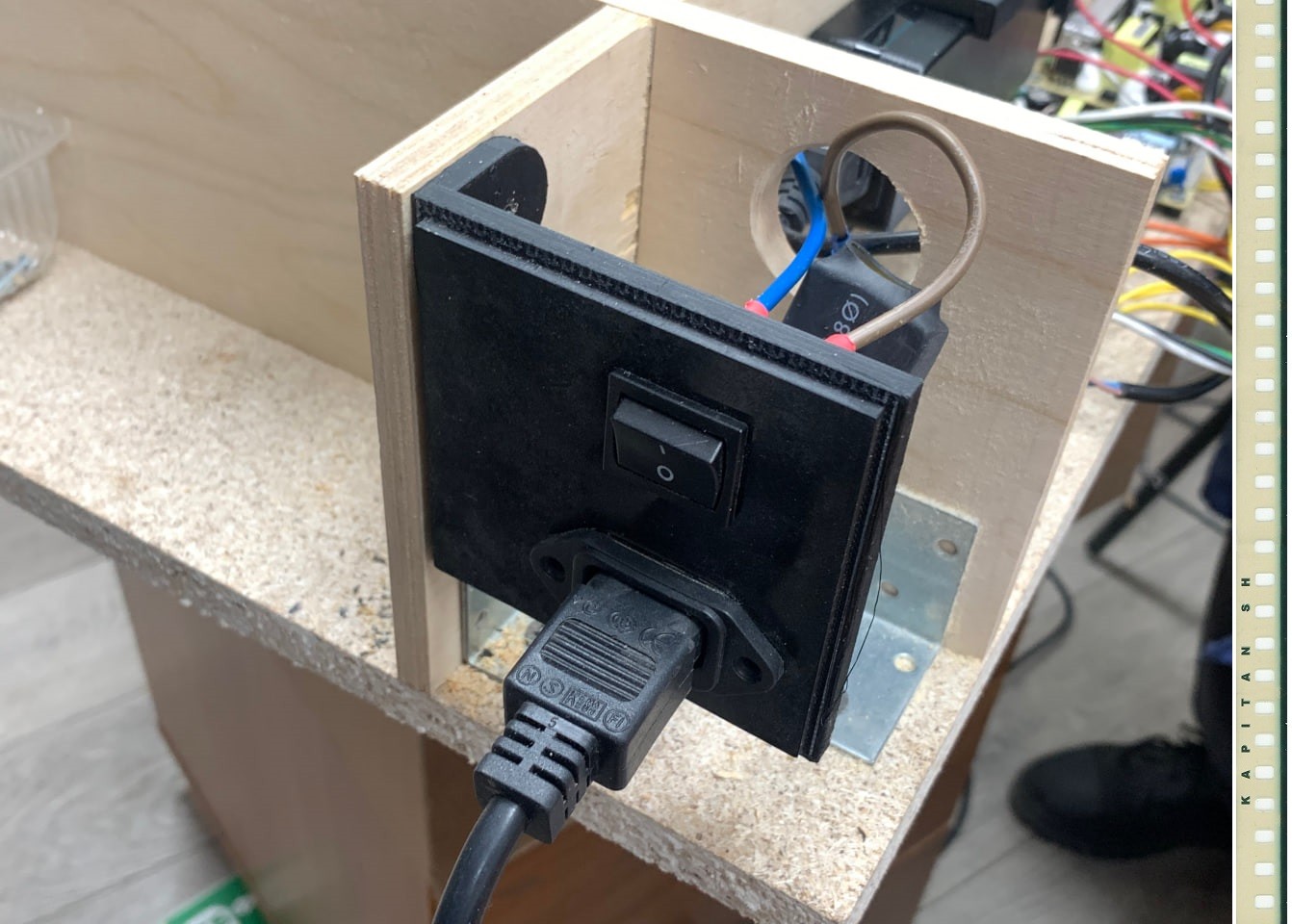

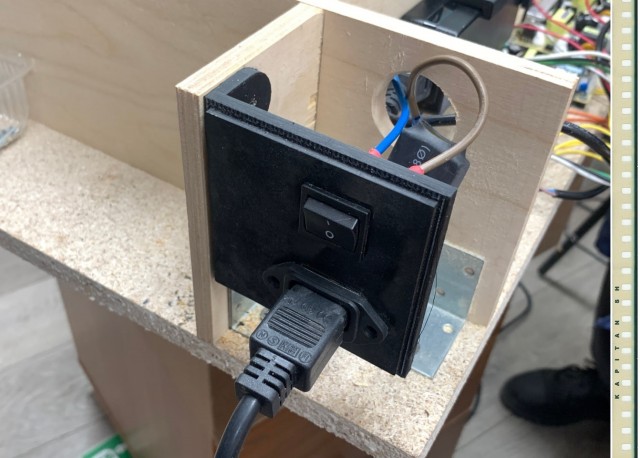

Аналогичное решение, для подключения макета к электросети.

015
А я тем временем занялся созданием людей. Процесс очень приятный Не всех создавал я, у меня это не очень получается, плюс это много занимает времени, да и не нравится мне это. Был еще человек, который мне их рисовал.
Людей создавал на фотополимерном принтере. Кратко покажу, как создавались обитатели макета:

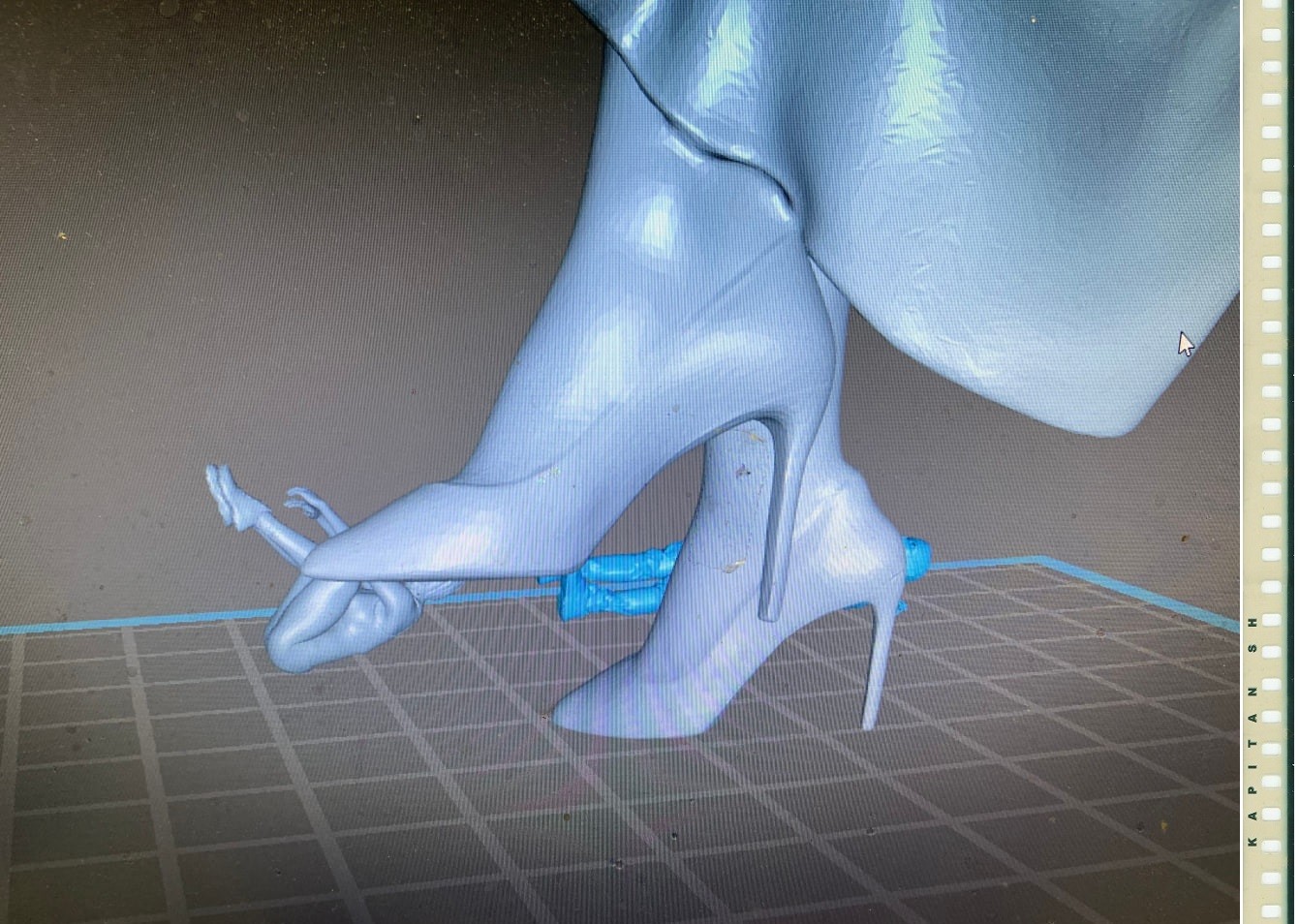

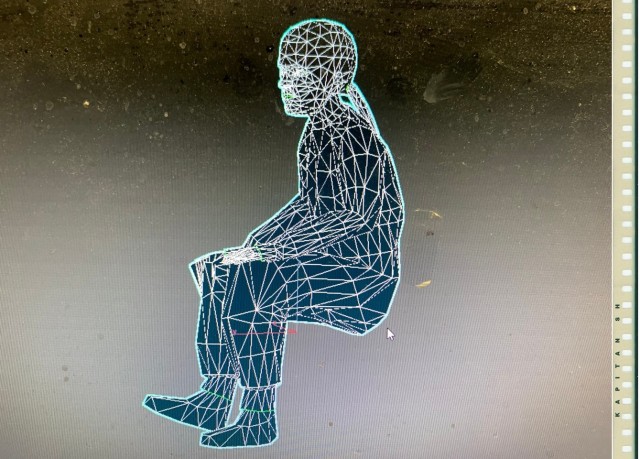

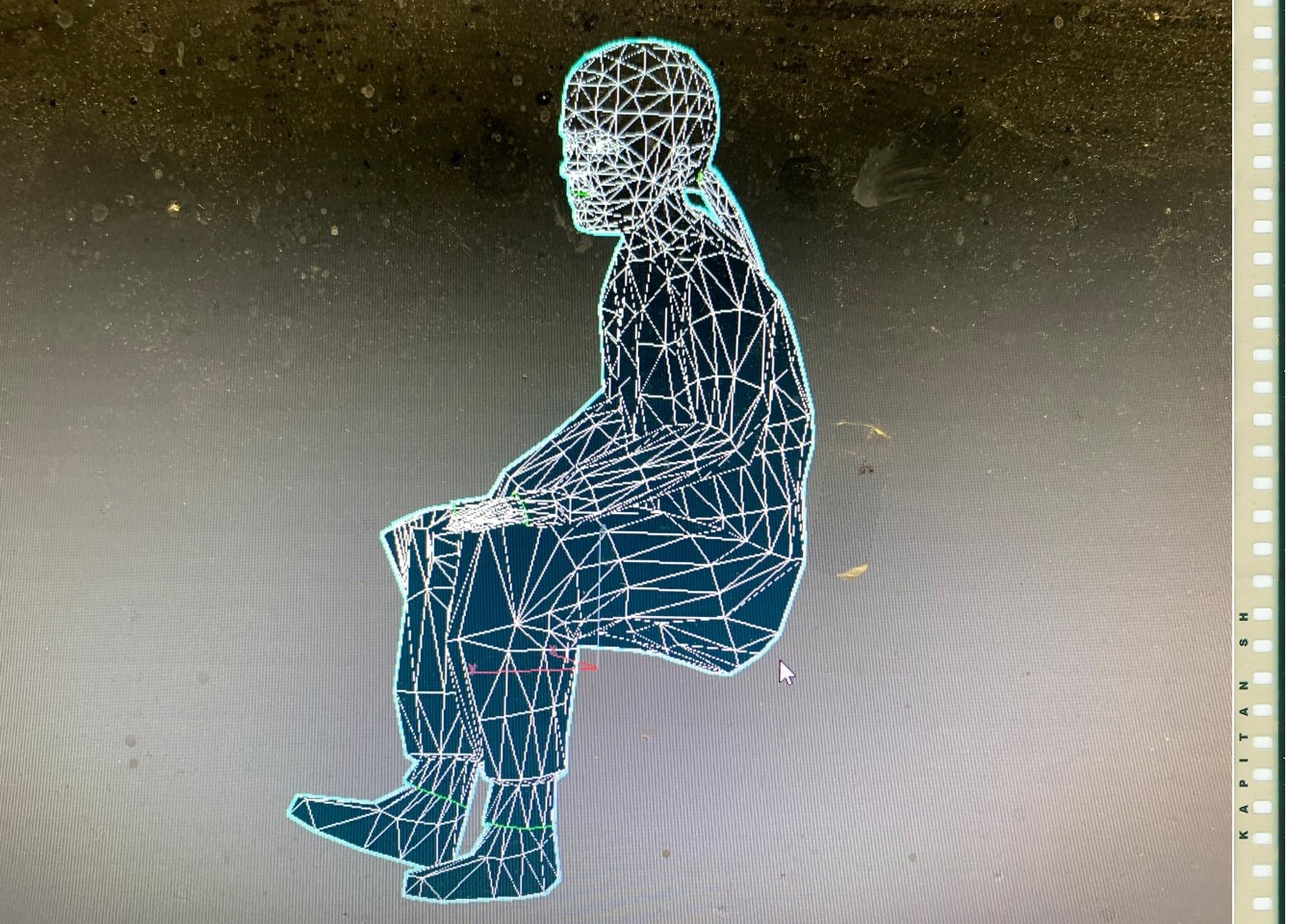

Всё, как всегда: закидываю STL модели в слайсер.
Подробно, процесс печати я уже описывал, в одном из своих постов ранее, ссылку приложу в конце.

016
Выравниваю их в масштабе (скульптор сделал людей, а я их сделал равными… ну или одноразмерными), затем делаю подпорки.

017
И отправляю на печать.

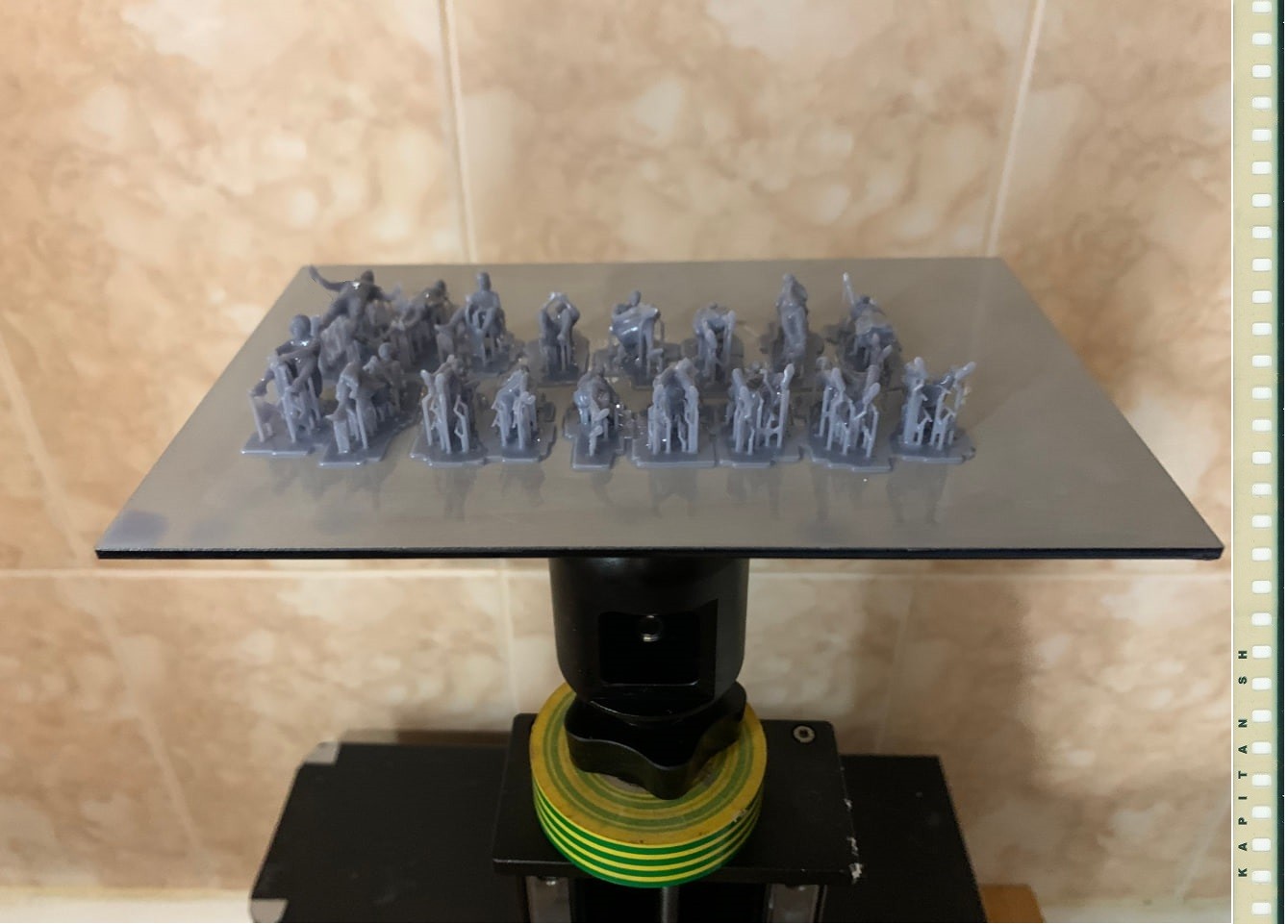

На фото печатный стол принтера, сразу после окончания печати.

018

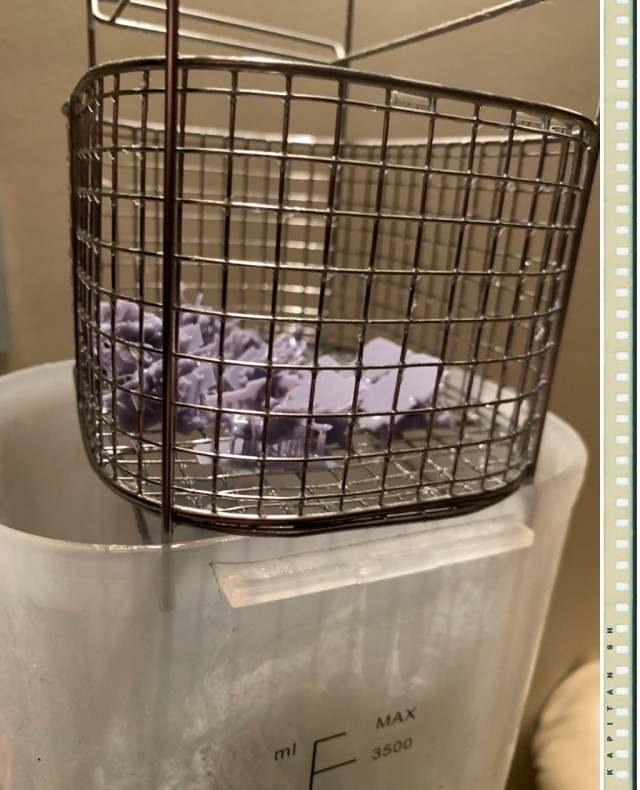

Затем промывка в изопропиловом спирте и вот они отдыхают… после спирта.

019

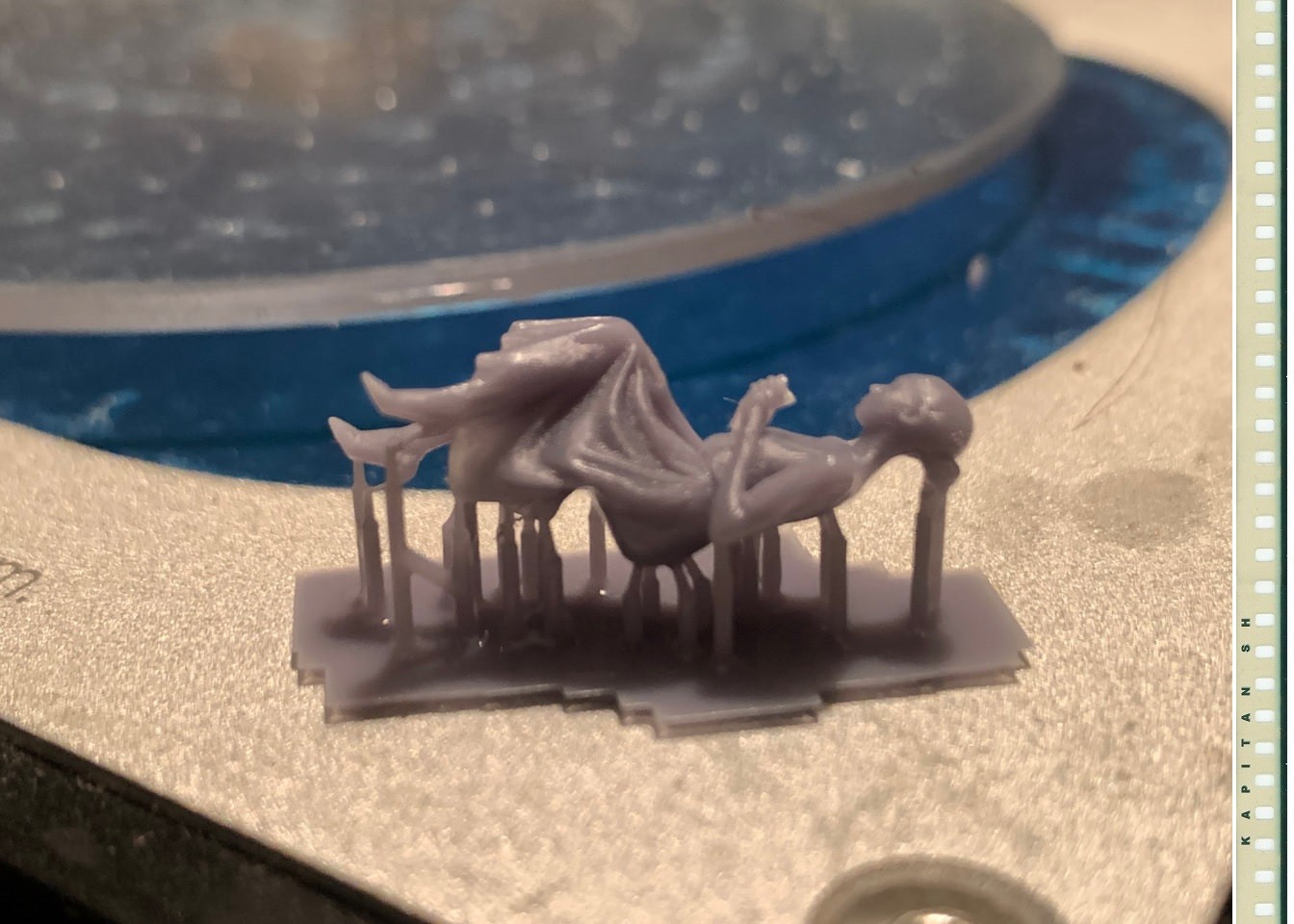

Вот такие они получаются.

020

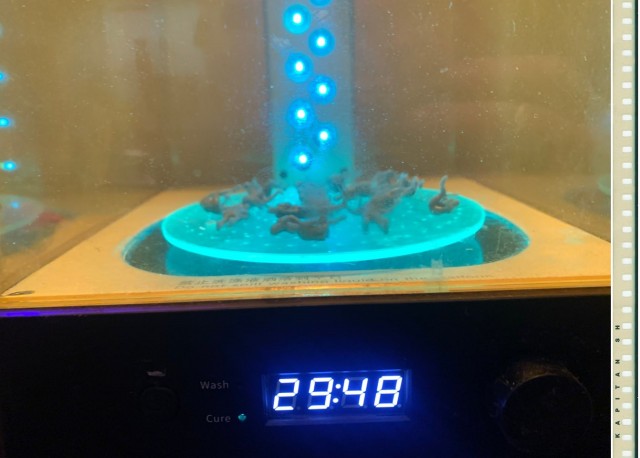

И после снятия поддержек, отправляю их на досушку в солнечный Магадан станцию засветки.

021
Наделал их с запасом, а потом раскрашивал.

022

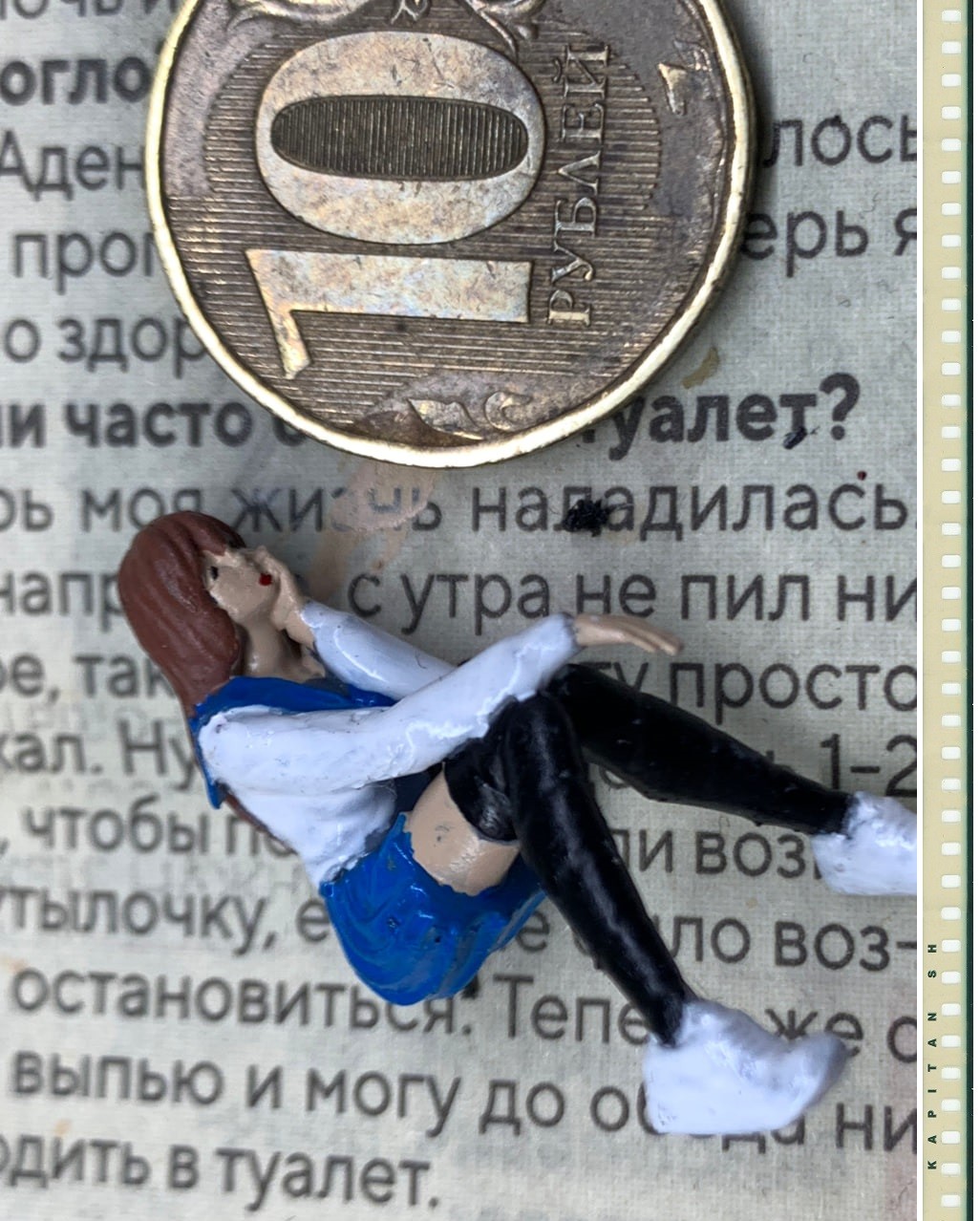

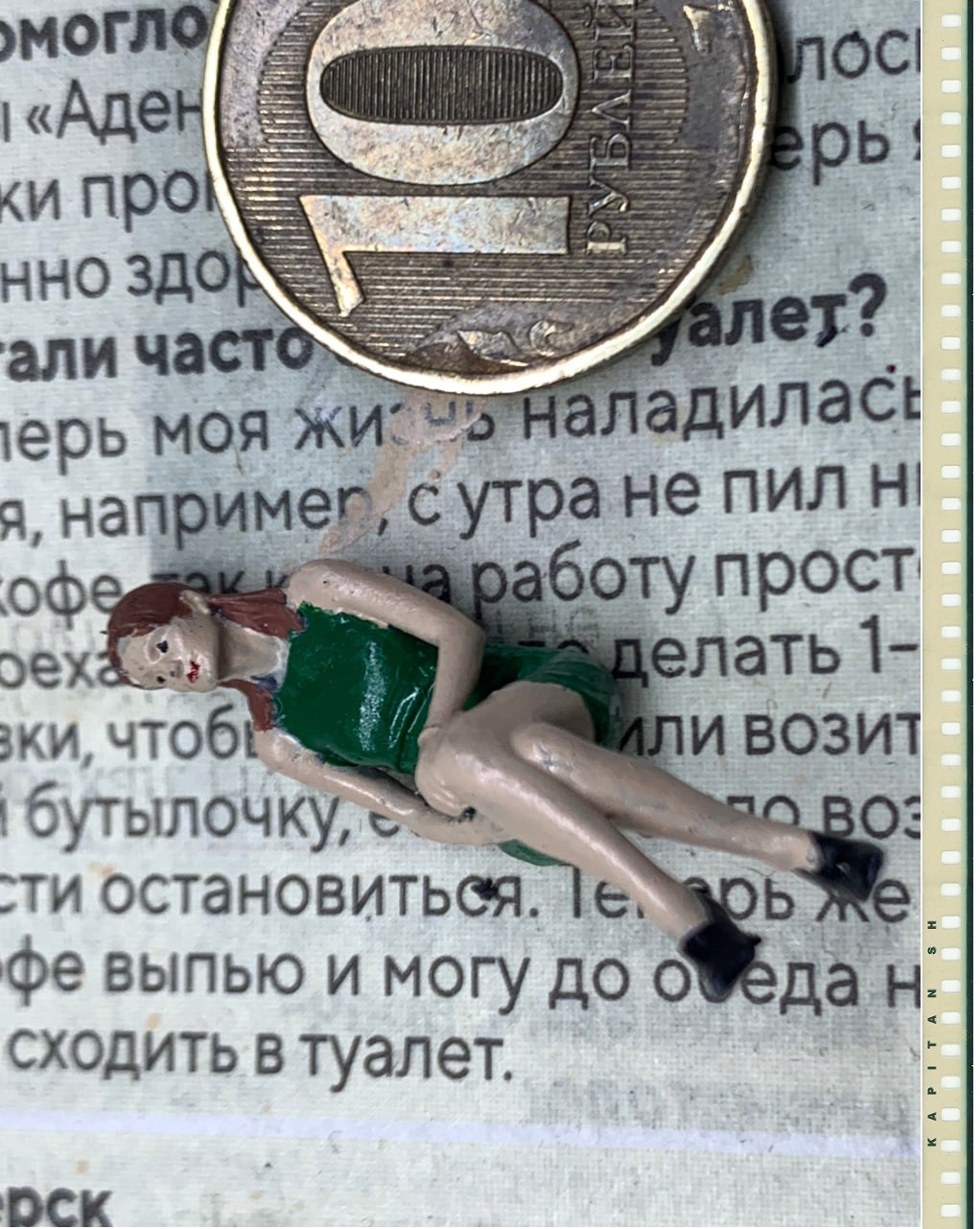

Всех. Монета, для понимания масштаба.
(Блин, текст на газете только сейчас прочитал)

023

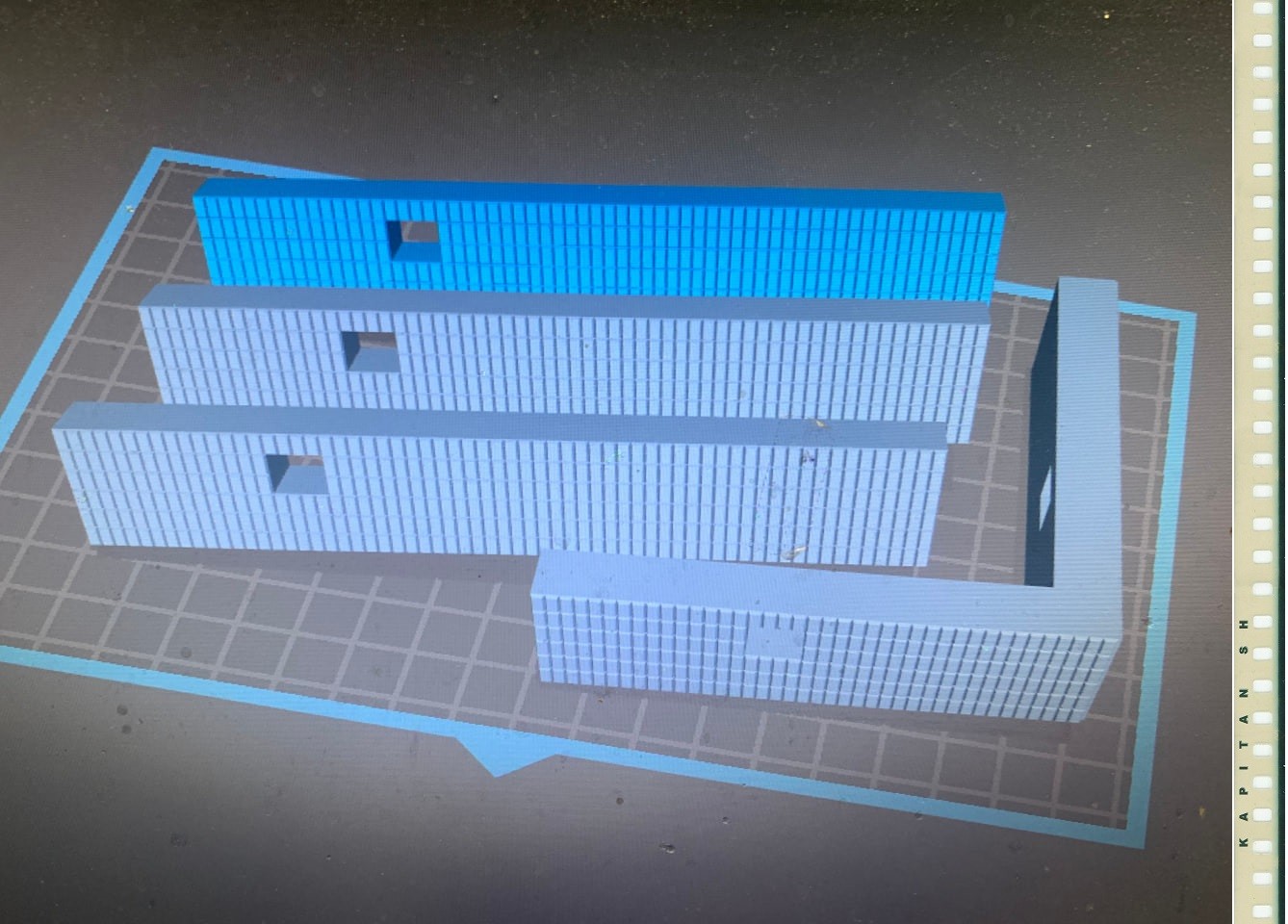

Здание начинаю строить с фундамента, у макетов это не обязательно, но данном случае так. STL модели экспортировал из проекта в 3D Max, рендеры с которого были в начале поста. Все рисовал сам, никаких чужих проектов или мастеров не привлекал.
